Уличный шкаф не отапливают ради тепла. Обогрев в нём решает несколько прикладных задач сразу: держит оборудование в рабочем диапазоне, не даёт стенкам и воздуху остыть до точки росы, просушивает объём после дождя и не даёт примёрзнуть замку. Всё это — не про комфорт, а про то, чтобы то, что стоит внутри, зимой работало так же, как летом.
Оборудование не любит мороз
Первое и главное, что делает обогрев, — держит плюсовую температуру для того, что стоит в шкафу. Аккумуляторы на морозе теряют ёмкость: при минус двадцати свинцовая батарея отдаёт заметно меньше, чем при плюс двадцати, а на сильном холоде может вообще не запустить нагрузку. Электроника уходит за нижнюю границу рабочего диапазона: контроллеры, модемы, платы рассчитаны обычно на работу от минус пяти или нуля, ниже — сбои, перезагрузки, отказ по холодному пуску. Счётчики и приборы учёта начинают врать или зависать. Реле и механика замедляются, контакты хуже коммутируют.
Обогрев не пытается нагреть шкаф до комнатной температуры. Задача скромнее — вытащить внутренний объём из опасной зоны и держать его выше нижнего порога установленного оборудования. Часто это плюс пять или плюс десять, иногда достаточно просто удержать выше нуля. Меньше греешь — меньше тратишь, а оборудование уже в рабочем диапазоне.
Порог задаёт не погода, а начинка
Сколько градусов держать внутри, определяет не то, насколько холодно на улице, а то, что стоит в шкафу и на какую нижнюю температуру оно рассчитано. У аккумуляторов свой порог, у электроники — свой, у приборов учёта — свой. Берут самый высокий из нижних порогов начинки и держат чуть выше него, с запасом на просадку при открытии двери. Гнаться за большим теплом смысла нет: лишние градусы — это лишний расход, а оборудованию всё равно, плюс пять внутри или плюс двадцать.
Конденсат и иней — тихий враг

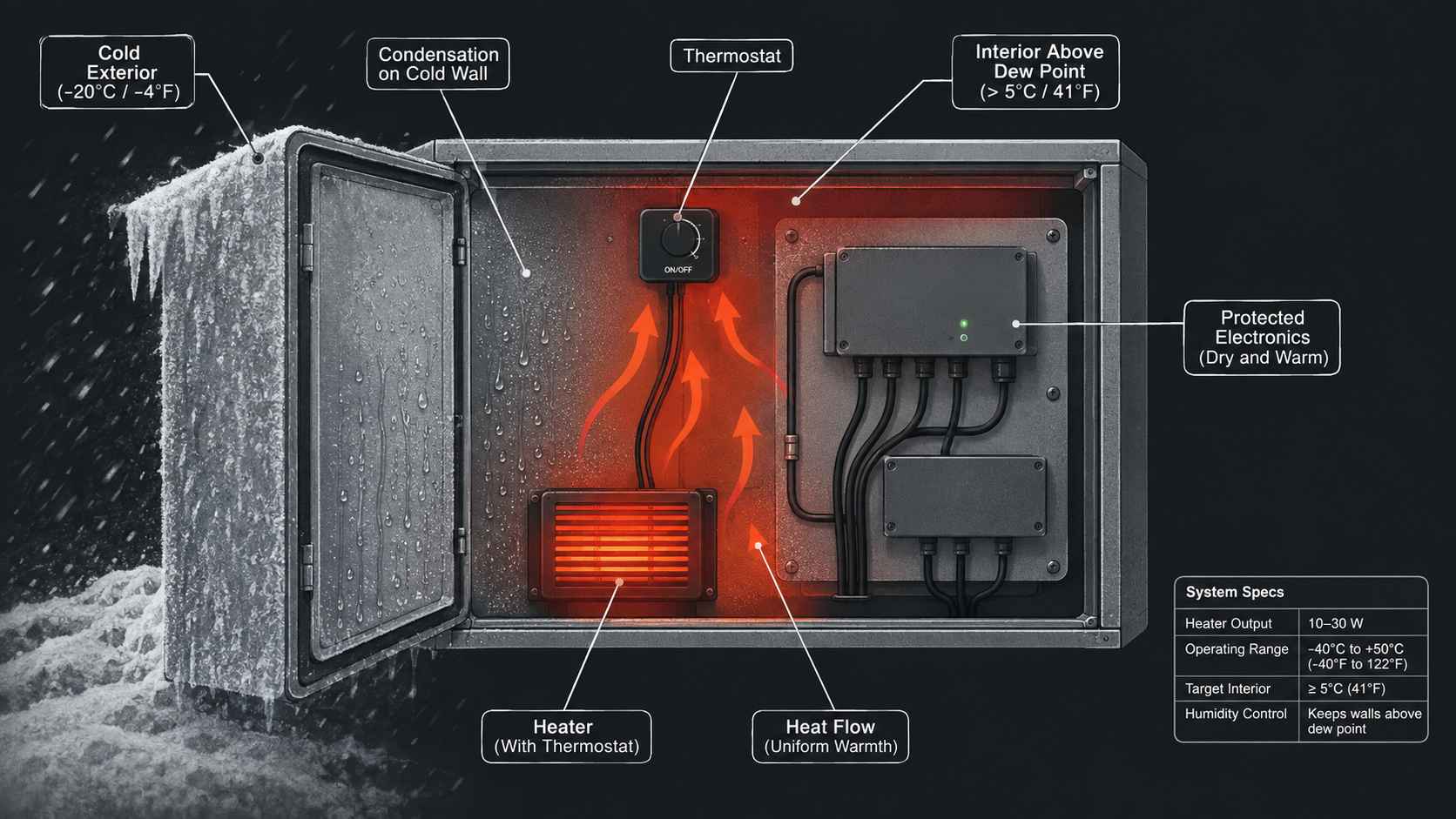

Вторая задача обогрева — не дать выпасть конденсату. Влага оседает на поверхности, когда та холоднее точки росы окружающего воздуха. В уличном шкафу это происходит постоянно: днём потеплело, влажный воздух зашёл внутрь, ночью металл остыл — и на стенках, на платах, на клеммах выступает вода. При минусе то же самое, только вместо росы нарастает иней.
Вода на электронике — это коррозия контактов, утечки, короткие замыкания и медленный отказ, который потом ищут неделями. Обогрев держит стенки и воздух внутри выше точки росы, и влаге просто не на чем конденсироваться. Плюс тёплый воздух просушивает объём после того, как в шкаф попала влага — с дождём через неплотности, с открытой дверью, с занесённым снегом. Даже небольшого подогрева хватает, чтобы поверхности оставались сухими.
| Задача | Без обогрева | С обогревом |
|---|---|---|
| Аккумуляторы | Теряют ёмкость, не запускают нагрузку | Держатся в рабочем диапазоне |
| Электроника и счётчики | Сбои, зависания, холодный отказ | Работают штатно |
| Конденсат и иней | Оседают на платах и клеммах | Стенки выше точки росы, сухо |
| Замки и уплотнители | Примерзают, не открываются | Дверь открывается зимой |
| Объём после осадков | Влага стоит долго | Просушивается тёплым воздухом |
Зачем нужен обогрев, если оборудование само греется при работе?
Собственное тепло оборудования помогает, но на него нельзя рассчитывать целиком. Во-первых, оно есть только пока идёт нагрузка: ночью, в простое или при слабом трафике плата почти не греется, а мороз никуда не делся. Во-вторых, тепловыделения часто не хватает, чтобы удержать весь объём шкафа выше нуля при минус двадцати или тридцати — оно локальное, у самой платы, а стенки и дальние углы всё равно остывают до точки росы. В-третьих, именно на холодном пуске, когда оборудование ещё не прогрелось после отключения питания или мороза, риск отказа наибольший, и своё тепло тут не спасает. Обогрев с термостатом работает независимо от нагрузки: он включается по температуре, а не по тому, есть работа или нет, и гарантирует нижний порог даже в простое. Собственное тепло оборудования при этом просто снижает, сколько обогреву придётся добавить, — и это учитывают при расчёте мощности.
Замки, уплотнители и доступ зимой
Есть и прикладная мелочь, которая всплывает в самый неподходящий момент. Замок, в который попала вода, на морозе примерзает — ключ не проворачивается, личинка забита льдом. Резиновый уплотнитель двери, намокнув, схватывается со створкой, и дверь примерзает по контуру. Приезжает бригада на обслуживание, а шкаф не открыть без фена или кипятка. Обогрев, держащий объём сухим и выше нуля, снимает этот сценарий: замок и уплотнитель остаются рабочими весь сезон.
Как этим управляют
Обогревом командует термостат с заданным порогом. Всё просто: температура упала ниже порога — нагрев включился, поднялась выше — выключился. Порог ставят по нижней границе начинки плюс запас, а не по погоде за окном. Работает обогрев не сам по себе, а в связке с вентиляцией: летом и в тёплые дни вентиляция сбрасывает лишнее тепло и выравнивает влажность, а при необходимости к паре добавляют осушение — если в шкаф регулярно попадает влага и одного подогрева мало.
Экономичный режим — держать не тепло, а порог. Не нагревать шкаф до плюс двадцати «на всякий случай», а удерживать температуру чуть выше нуля и выше точки росы — ровно столько, чтобы оборудование было в рабочем диапазоне, а конденсат не выпадал. Каждый лишний градус — это ватты и киловатт-часы за сезон, а пользы от них нет.
- Порог по начинке. Держать нижнюю границу оборудования плюс запас, а не комнатную температуру.
- Термостат обязателен. Нагрев по температуре, а не постоянно включённый ТЭН.
- Выше точки росы. Стенки должны быть теплее точки росы, иначе конденсат.
- В связке с вентиляцией. Летом вентиляция сбрасывает тепло, при влаге добавляют осушение.
- Замок и уплотнитель под контролем. Сухой тёплый объём не даёт им примёрзнуть.
Не перегревайте — это дорого и вредно
Соблазн выставить внутри плюс двадцать понятен, но это ошибка. Лишнее тепло — это прямой перерасход электричества за отопительный сезон, а летом перегретый шкаф с закрытой вентиляцией сам разрушает оборудование теплом. Правильный ориентир — порог, а не уют: держать объём чуть выше нижней границы начинки и выше точки росы. Если оборудованию нужен плюс пять, нет смысла держать плюс пятнадцать. А управление температурой должно работать в обе стороны: зимой греть по нижнему порогу, летом вентилировать по верхнему, чтобы не варить электронику в собственном тепле.
Точку росы держат в уме вместе с температурой
Плюсовая температура сама по себе не гарантирует сухости. Если внутри плюс два, а точка росы влажного воздуха плюс четыре, конденсат всё равно выпадет. Поэтому обогрев рассчитывают не только на удержание порога для оборудования, но и на то, чтобы стенки были теплее точки росы того воздуха, что попадает в шкаф. На практике достаточный запас над нулём обычно закрывает и то, и другое, а в сырых условиях к обогреву добавляют вентиляцию или осушение, чтобы снизить саму влажность воздуха, а не только греть.
Можно ли держать внутри просто плюс один градус, чтобы экономить?
Иногда можно, но осторожно, и вот почему. Экономичный режим действительно строится на удержании порога, а не тепла, — но порог должен закрывать две вещи сразу, а не одну. Первая — нижняя рабочая температура оборудования: если начинке нужно не ниже плюс пяти, то плюс один её уже не устроит. Вторая — точка росы: при температуре чуть выше нуля стенки легко оказываются холоднее точки росы влажного воздуха, и тогда, несмотря на формальный плюс, выпадает конденсат. Поэтому голый плюс один разумен только для оборудования, которому достаточно не замерзать, и только в сухом объёме, где влаге неоткуда взяться. В большинстве случаев запас над нулём берут побольше — обычно плюс пять и выше, — потому что это одновременно и рабочий диапазон начинки, и защита от конденсата. Копеечная экономия на паре градусов не стоит отказа оборудования из-за влаги на платах.
Нужен уличный шкаф с обогревом под ваше оборудование?
Рассчитаем мощность ТЭН и обогрева под климат и начинку, подберём термостат, вентиляцию и осушение, чтобы зимой держать порог, а летом не перегревать. Изготовим по чертежу.
Частые вопросы
Зачем вообще обогревать уличный шкаф?
Чтобы то, что стоит внутри, работало зимой так же, как летом. Обогрев держит плюсовую температуру для аккумуляторов, электроники и счётчиков, которые теряют характеристики и ёмкость на морозе, не даёт выпадать конденсату и инею на платах и клеммах, просушивает объём после осадков и не даёт примёрзнуть замку и уплотнителю двери. Это не про тепло ради тепла, а про удержание оборудования в рабочем диапазоне и защиту от влаги.
Какую температуру держать внутри уличного шкафа зимой?
Не комнатную, а порог по нижней границе того оборудования, что стоит внутри, плюс небольшой запас. Часто это плюс пять или плюс десять, иногда достаточно удержать выше нуля. Ориентируются на самый высокий из нижних порогов начинки и держат чуть выше него, с запасом на просадку при открытии двери и на точку росы. Гнаться за большим теплом не нужно — лишние градусы это лишний расход без пользы.
Как обогрев защищает от конденсата?
Влага выпадает на поверхности, которая холоднее точки росы окружающего воздуха. Обогрев держит стенки и воздух внутри шкафа теплее точки росы, и конденсату просто не на чем оседать. Плюс тёплый воздух просушивает объём после того, как в шкаф попала влага с дождём, снегом или через открытую дверь. При высокой влажности к обогреву добавляют вентиляцию или осушение, чтобы снизить саму влажность воздуха.
Чем управляется обогрев в уличном шкафу?
Термостатом с заданным порогом: температура упала ниже — нагрев включился, поднялась выше — выключился. Порог ставят по начинке, а не по погоде. Обогрев работает в связке с вентиляцией, которая летом сбрасывает лишнее тепло и выравнивает влажность, а при регулярном попадании влаги к паре добавляют осушение. Экономичный режим — удерживать порог выше нуля и точки росы, а не греть шкаф до комнатной температуры.
