Мощность обогрева уличного шкафа не берут «на глаз» и не переписывают с соседнего проекта. Её считают, и в основе лежит одна школьная формула теплопередачи через стенку. Она пугает буквами, но смысл простой: сколько тепла шкаф теряет наружу, столько же обогрев должен вернуть, чтобы внутри держалась плюсовая температура. Разберём формулу по частям, посчитаем на конкретном шкафу и покажем, какой параметр двигает результат сильнее всего.
Коротко
Теплопотери шкафа примерно равны площадь стенок × разница температур внутри и снаружи ÷ сопротивление стенки. Мощность обогрева берут равной этим потерям с запасом 20–30%. Сильнее всего цифру меняют мороз региона и утепление, а не размер шкафа.
Что теряет тепло и куда

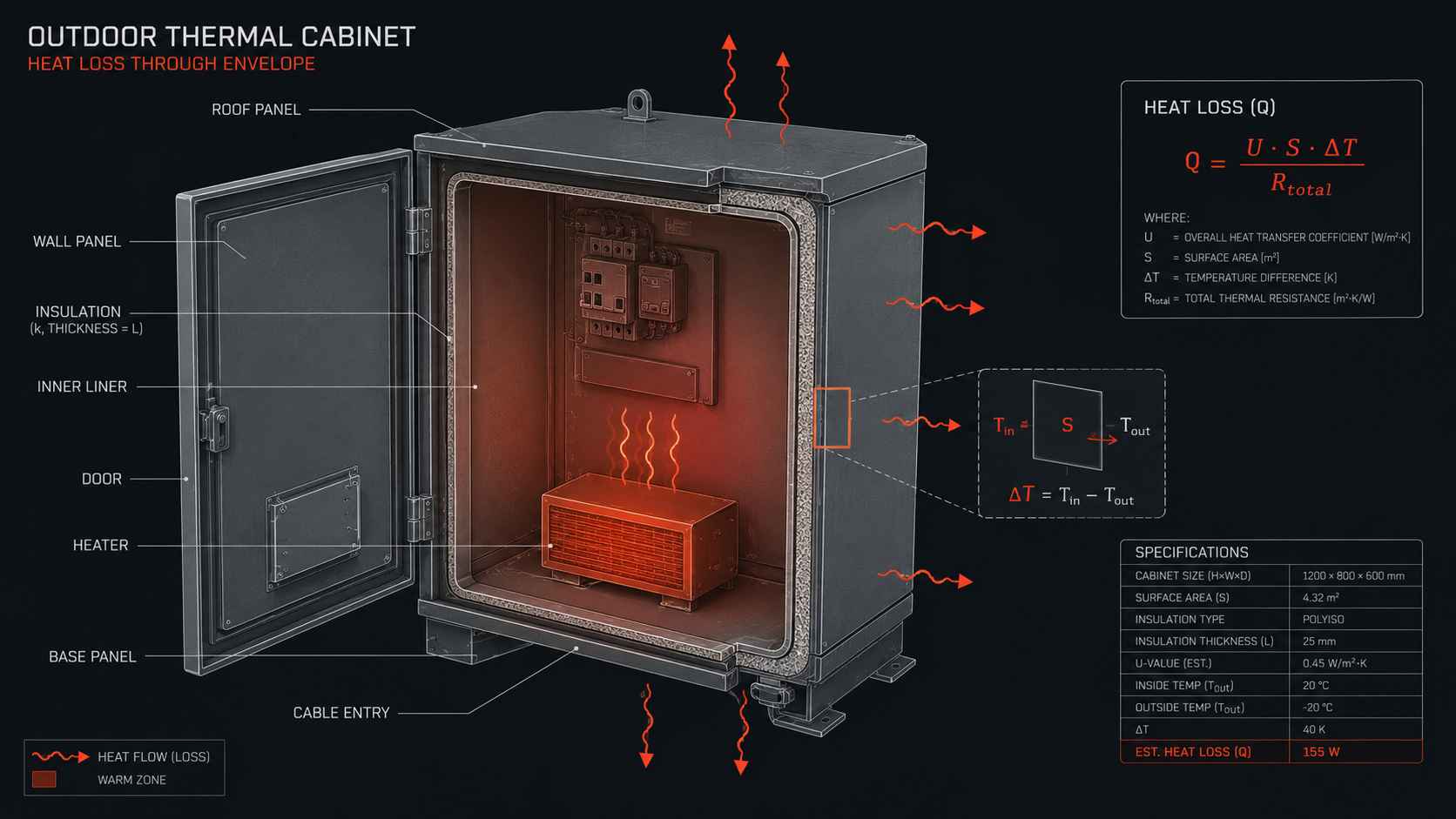

Уличный шкаф отдаёт тепло наружу через все свои стенки, крышу и дно. Чем холоднее на улице и чем хуже утеплён корпус, тем быстрее уходит тепло. Обогрев должен компенсировать этот уход. Поэтому расчёт сводится к одному вопросу: сколько ватт тепла шкаф теряет при самом сильном морозе, который бывает в вашем регионе.
S — суммарная площадь стенок шкафа в квадратных метрах. ΔT — разница между нужной температурой внутри и минимальной снаружи. k — коэффициент теплопередачи стенки в Вт на квадратный метр на градус: он тем меньше, чем толще и лучше утепление.
P — мощность теплопотерь в ваттах, её и должен закрыть обогревРазберём каждую букву
-
S — площадь стенок
Считают сумму площадей всех шести граней корпуса. Для шкафа 600×600×300 мм это две грани 0,6×0,6, две 0,6×0,3 и две 0,6×0,3, итого около 1,44 м². Округляют до 1,4–1,6 м². Габарит влияет на площадь, но, как увидим, не он главный.
-
ΔT — разница температур
Если внутри нужно держать хотя бы +5 °C, а в регионе бывает −35 °C, то ΔT = 5 − (−35) = 40 градусов. Это и есть перепад, против которого работает обогрев. Именно ΔT чаще всего решает исход расчёта.
-
k — качество стенки
Голая металлическая стенка почти не держит тепло, её k высокий. Стенка с 20–30 мм утеплителя имеет k в разы меньше. Ориентировочно: неутеплённый металл — около 5–6, лёгкое утепление — 2–3, плотный утеплитель 30–40 мм — 1–1,5 Вт на м² на градус.
Берём площадь 1,5 м², перепад 40 градусов и умеренное утепление с k около 2. Получаем 120 Вт чистых теплопотерь.
С запасом 25% нужен обогрев примерно 150 Вт| Стенка | k, Вт/м²·°С | Теплопотери | Обогрев с запасом |
|---|---|---|---|
| Голый металл | 5,5 | 330 Вт | ~400 Вт |
| Лёгкое утепление | 2,5 | 150 Вт | ~190 Вт |
| Утеплитель 30–40 мм | 1,5 | 90 Вт | ~115 Вт |
Утепление важнее размера
Обратите внимание: в таблице шкаф один и тот же, менялся только утеплитель, а нужная мощность прыгнула с 400 до 115 Вт. Утепление корпуса даёт больший эффект, чем борьба за габарит. Поэтому хороший утеплённый шкаф с малым нагревателем зимой обходится дешевле в эксплуатации, чем тонкостенный с мощным ТЭН.
Что формула не учитывает
Расчёт даёт базу по стационарным потерям через стенки. Он не учитывает вентиляцию (продув выносит тепло), тепловыделение самого оборудования внутри (оно частично греет шкаф) и ветер, который усиливает потери. Поэтому итог берут с запасом, а под ответственные объекты считают подробнее.
Как прикинуть в уме за минуту
Полную формулу считать не всегда удобно, поэтому держат в голове грубый ориентир. Для утеплённого шкафа с k около 2 произведение площади на перепад умножают на два — это и есть теплопотери в ваттах. Шкаф 1,5 м², перепад 40 градусов: 1,5 × 40 × 2 = 120 Вт. Прибавили четверть на запас — 150 Вт. Такой прикидки хватает, чтобы на этапе выбора отсечь заведомо слабый нагреватель и понять, о какой мощности вообще идёт речь: о сотне ватт или о полукиловатте.
Дальше по этому же ориентиру видно, куда двигать цифру. Регион холоднее на 10 градусов — перепад растёт, потери растут пропорционально. Хотите держать внутри не +5, а +15 °C — снова плюс к перепаду. Убрали утепление — коэффициент k вырос втрое, и потери за ним. Эта логика важнее точного числа: она показывает, что мощность обогрева определяют мороз и утепление, а размер шкафа лишь задаёт стартовую площадь.
Считайте под худший день, а не средний
Обогрев подбирают под минимальную температуру региона, а не под среднезимнюю. Если пару недель в году бывает −40, а обычно −20, ориентируются на −40: именно в эти дни оборудование внутри рискует замёрзнуть. Средняя температура здесь обманчива, работает крайность.
Эта формула — рабочая прикидка, чтобы понять порядок мощности и не поставить 40 Вт туда, где нужно 200. Для точного подбора учитывают регион, вентиляцию и тепло от начинки шкафа, а нагреватель считают под конкретный корпус. По объёму быстрее прикинуть можно в отдельном разборе про расчёт мощности обогрева.
Нужна мощность обогрева под ваш шкаф и регион?
Посчитаем теплопотери с учётом утепления, вентиляции и мороза вашего региона и изготовим ТЭН нужной мощности под корпус.
Частые вопросы
Как рассчитать теплопотери уличного шкафа?
По формуле P = площадь стенок × разница температур × коэффициент теплопередачи стенки. Площадь берут суммарно по всем граням, разницу — между нужной температурой внутри и минимумом снаружи, коэффициент — по типу утепления. Результат и есть мощность, которую должен закрыть обогрев.
Что сильнее влияет на мощность обогрева: размер или утепление?
Утепление. При одном и том же шкафе и морозе смена голого металла на утеплитель 30–40 мм снижает нужную мощность в несколько раз. Габарит меняет площадь стенок, но утепление меняет коэффициент теплопередачи, а он в формуле весит больше.
Какой запас мощности закладывать?
Обычно 20–30% сверх расчётных теплопотерь. Запас покрывает ветер, износ утеплителя и выход на режим после разморозки. Для ответственных объектов и крайнего севера берут ближе к верхней границе.
Учитывает ли формула вентиляцию и тепло от оборудования?
Нет, базовая формула считает только потери через стенки. Продув выносит тепло и увеличивает потребность, а работающее оборудование внутри частично греет шкаф и уменьшает её. Поэтому итог корректируют и берут с запасом.
Какую температуру внутри закладывать в расчёт?
Для большинства уличных шкафов держат плюс: минимум около +5 °C, чтобы не было конденсата и промерзания. Для аккумуляторов и точной электроники цель выше, +10…+15 °C, и тогда разница температур в формуле растёт.
