Снаружи уличный термошкаф выглядит как обычный металлический ящик. Разница внутри и в деталях, которые не видно: чем проложены стенки, как разорваны мостики холода, где стоит нагреватель и куда уходит влага. Каждый узел работает не сам по себе, а в связке с остальными: сильный обогрев без утепления бессмыслен, герметичный корпус без вентиляции копит конденсат. Разберём термошкаф по частям и покажем, за что отвечает каждый узел и почему их подбирают вместе.
Коротко

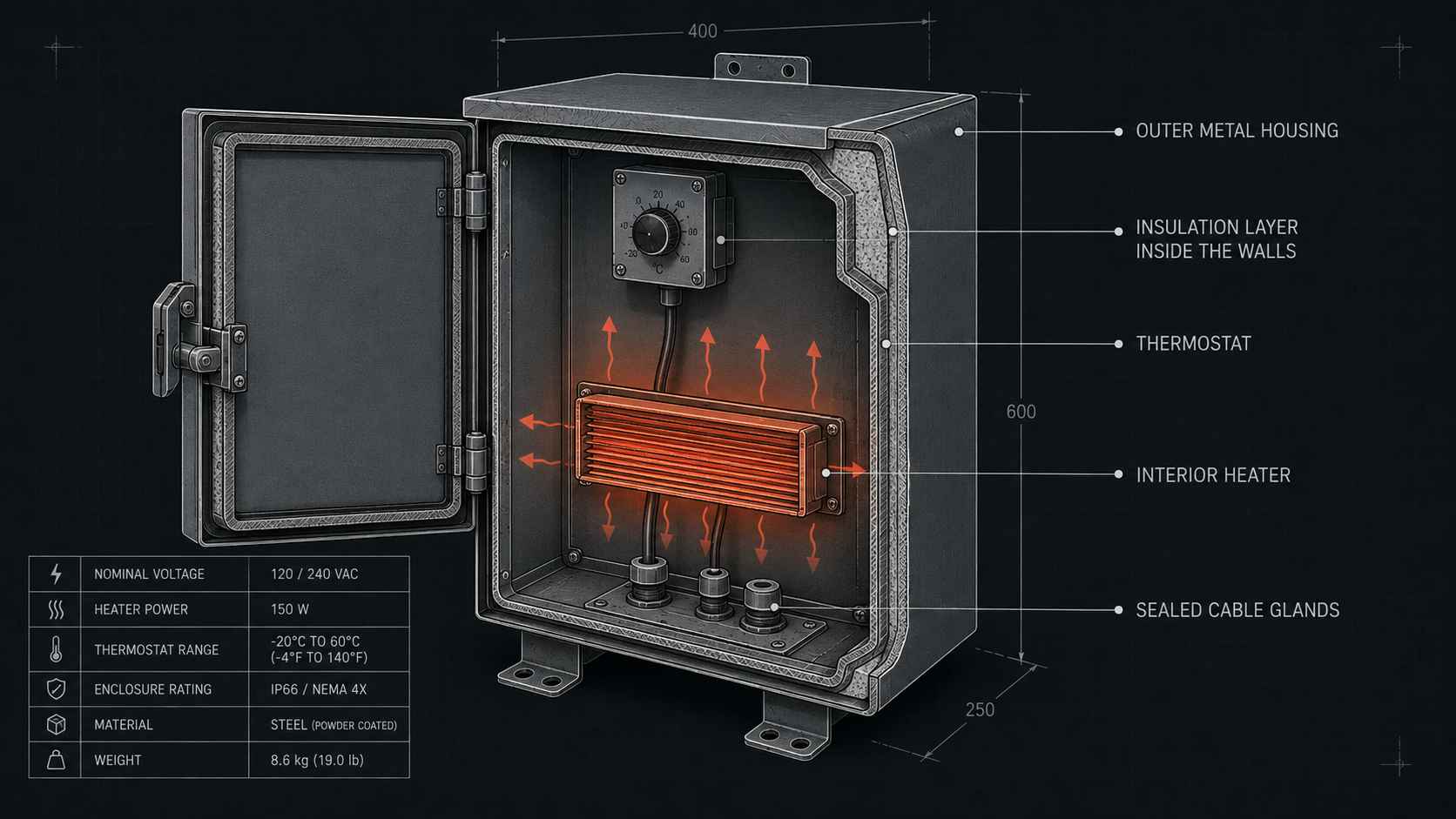

Термошкаф — это корпус с утеплителем и терморазрывами, обогрев с терморегулятором, вентиляция против конденсата, герметичные вводы кабеля и монтажная панель под оборудование. Узлы работают в связке: климат в шкафу держит не один из них, а их согласованная работа.
Узлы по порядку
-
Корпус
Основа — стальной или стеклопластиковый корпус. Сталь прочнее и антивандальнее, стеклопластик не ржавеет и сам по себе хуже проводит холод. Металл красят или оцинковывают против коррозии. Корпус задаёт защиту от механики, воды и пыли, но тепло сам почти не держит: за это отвечает следующий слой.
-
Утеплитель
Между наружной и внутренней стенками закладывают утеплитель — минеральную вату, пенополиуретан или вспененные материалы. Он определяет, как быстро шкаф теряет тепло. Толщина 30–40 мм для севера, тоньше для мягкого климата. Без утепления обогрев работает вхолостую.
-
Терморазрывы
Металлические детали — петли, кронштейны, рама дверцы — проводят холод в обход утеплителя. Терморазрыв разрывает этот мостик неметаллической вставкой. На севере без них шкаф покрывается инеем изнутри по контуру дверцы, даже если стенки утеплены.
-
Обогрев с терморегулятором
Нагреватель — чаще резистивный ТЭН — включается терморегулятором при падении температуры ниже уставки. Терморегулятор с гистерезисом и защитой не даёт шкафу ни промёрзнуть, ни перегреться. Мощность ТЭН считают под объём, утепление и мороз региона.
-
Вентиляция
Отводит влагу и лишнее тепло летом. Бывает пассивной через фильтр-жалюзи или принудительной с вентилятором и термостатом. Вентиляцию увязывают с обогревом: продув не должен выхолаживать шкаф зимой.
-
Гермовводы и монтажная панель
Кабели входят через гермовводы, подобранные под диаметр и герметизированные. Внутри стоит монтажная панель или DIN-рейка, на которую крепят оборудование с зазорами под циркуляцию воздуха.
Кто за что отвечает
| Узел | За что отвечает | Что будет без него |
|---|---|---|
| Корпус | Механика, вода, пыль | Оборудование не защищено |
| Утеплитель | Скорость потери тепла | Обогрев греет улицу |
| Терморазрыв | Мостики холода | Иней и конденсат по контуру |
| Обогрев | Плюс зимой | Промерзание, отказ техники |
| Вентиляция | Влага и перегрев летом | Конденсат, жара внутри |
| Гермоввод | Герметичность по кабелю | Течь и холод по вводу |
Узлы не работают поодиночке
Главная мысль: климат в шкафу держит не какой-то один узел, а их связка. Мощный обогрев без утепления жжёт электричество впустую. Толстый утеплитель без терморазрывов промерзает по металлу. Герметичный корпус без вентиляции топит оборудование в конденсате. Поэтому шкаф проектируют целиком, а не набирают из отдельных деталей.
Что проверить в готовом шкафу
- Толщина и тип утеплителя. Не на словах, а в паспорте. Для севера смотрят плотный утеплитель и наличие терморазрывов.
- Мощность и управление обогревом. Есть ли терморегулятор с гистерезисом, посчитана ли мощность под регион, а не поставлен «типовой» нагреватель.
- Логика вентиляции. Как продув согласован с обогревом, не выхолаживает ли шкаф зимой.
- Гермовводы под ваш кабель. Диаметр вводов должен совпадать с сечением кабеля, иначе герметичность мнимая.
- Доступ к оборудованию. Хватает ли места на монтажной панели и подхода к клеммам для обслуживания.
Как узлы связаны между собой
Проще всего понять связку на примере одной морозной ночи. Мороз давит на корпус снаружи — работает механическая и погодная защита. Утеплитель тормозит утечку тепла, но там, где в него врезаны металлические петли и рама, холод проходит насквозь по мостику — тут вступают терморазрывы. Внутри терморегулятор ловит падение температуры и включает ТЭН, тот держит плюс. Днём солнце и работающая электроника нагревают воздух, влага, набранная за ночь, поднимает влажность — и вентиляция сбрасывает её наружу через фильтр. Уберите любое звено, и цепочка рвётся: без терморазрыва иней сядет по контуру дверцы даже при мощном обогреве.
Отсюда правило подбора: сначала считают теплопотери всего корпуса с учётом утепления и мостиков холода, и только потом под эту цифру берут мощность ТЭН. Обратный порядок — «поставим нагреватель помощнее и не будем возиться с утеплением» — даёт вечно работающий обогрев, большой счёт за электричество и всё равно холодные углы у металла.
Смотрите на слабое звено, а не на сильное
Климат в шкафу определяет самый слабый узел, а не самый мощный. Толку от киловаттного ТЭН нет, если тепло уходит через голую стальную раму или негерметичный ввод. Поэтому при осмотре ищут, где цепочка тоньше всего, и усиливают именно это место.
Понимание узлов помогает не купить красивый ящик, в котором зимой замёрзнет техника. Если типовой шкаф не закрывает задачу по климату или размерам, его собирают под чертёж: корпус, утепление и обогрев подбирают под конкретное оборудование и регион, а ТЭН рассчитывают под объём и мороз. Так каждый узел работает на общий результат, а не существует сам по себе.
Нужен термошкаф, собранный под задачу?
Спроектируем корпус, утепление и обогрев под ваше оборудование и климат, изготовим ТЭН нужной мощности и оболочки под геометрию шкафа.
Частые вопросы
Из каких основных узлов состоит уличный термошкаф?
Корпус, утеплитель, терморазрывы, обогрев с терморегулятором, вентиляция, герметичные вводы кабеля и монтажная панель под оборудование. Климат в шкафу держит согласованная работа этих узлов, а не один из них.
Зачем термошкафу терморазрывы?
Металлические петли, кронштейны и рама дверцы проводят холод в обход утеплителя. Терморазрыв — неметаллическая вставка, которая рвёт этот мостик. Без них шкаф покрывается инеем изнутри по контуру дверцы даже при утеплённых стенках.
Из какого материала лучше корпус: сталь или стеклопластик?
Сталь прочнее и антивандальнее, но ржавеет без покрытия и хорошо проводит холод. Стеклопластик не корродирует и сам хуже проводит тепло. Выбор зависит от требований к прочности, коррозии и климата на объекте.
Можно ли поставить мощный обогрев вместо утепления?
Нет смысла. Без утепления нагреватель греет улицу: тепло уходит через тонкие стенки почти сразу. Утепление и обогрев работают вместе, и экономия на утеплении оборачивается вечно включённым ТЭН и большим счётом.
Что важнее проверить в готовом термошкафе?
Тип и толщину утеплителя, наличие терморазрывов, посчитанную под регион мощность обогрева с терморегулятором, логику вентиляции и герметичность вводов под ваш кабель. Эти пункты определяют, переживёт ли оборудование зиму.
