Влажный или склонный к растрескиванию образец нельзя загонять сразу на 105 °C — вода вскипает под коркой, рвёт материал и разбрызгивается по камере. Ступенчатая сушка решает это тем, что делит нагрев на сегменты: сначала мягкая подсушка, потом подъём с ограниченной скоростью, потом рабочая выдержка. Разберём, из чего состоит программа и как её собрать под конкретный материал.
Что такое сегмент программы

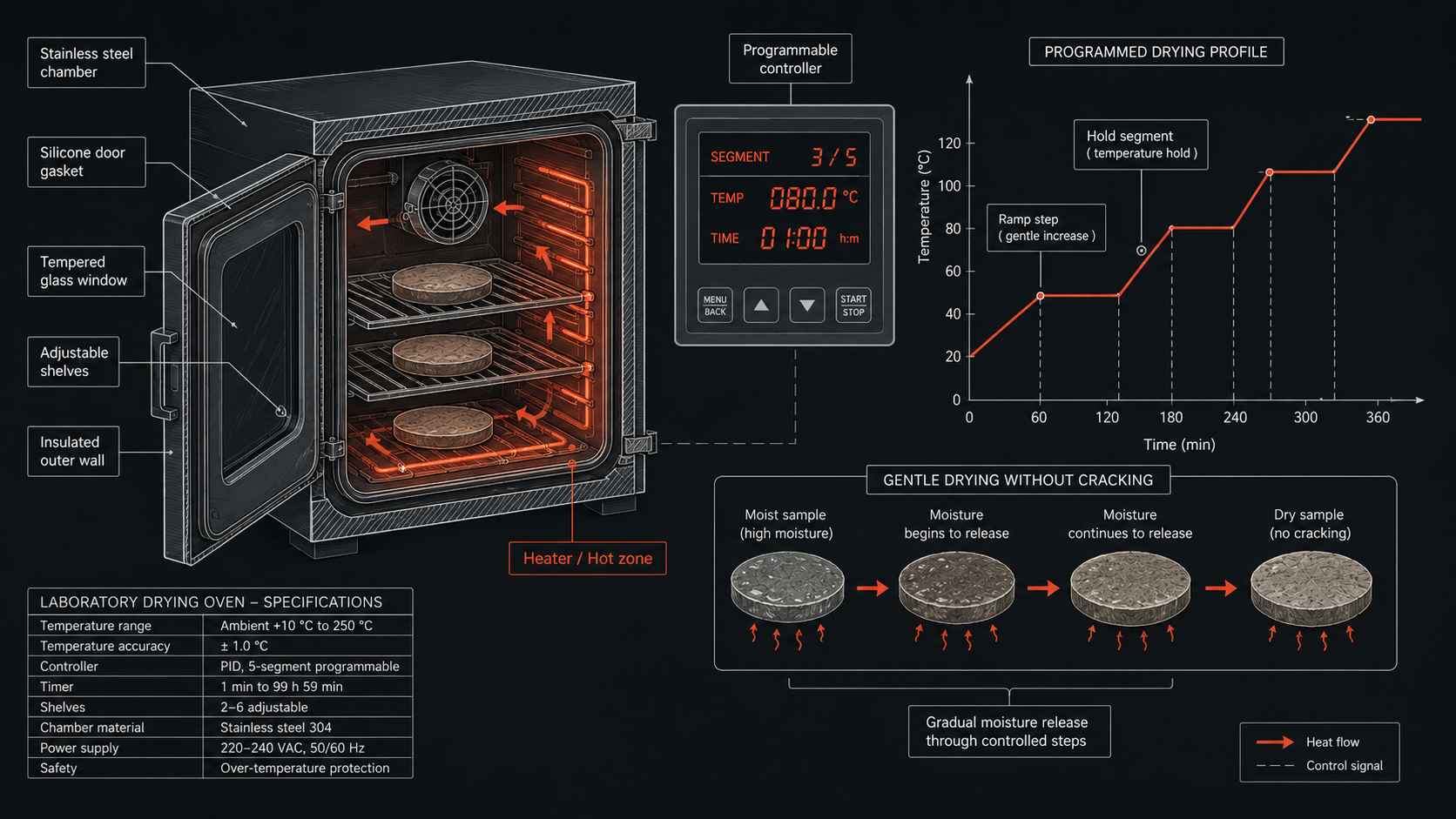

Программируемый терморегулятор описывает сушку не одной температурой, а цепочкой сегментов. Каждый сегмент — это три числа: целевая уставка, скорость выхода на неё (градусов в минуту) и время выдержки на достигнутой температуре. Прибор отрабатывает сегменты по порядку: разогнался до уставки с заданным темпом, подержал положенное время, перешёл к следующему. Так из простых шагов складывается ломаная температурная кривая, которая ведёт образец от влажного состояния к сухому без резких скачков.
Простейшая ступенчатая программа — два-три сегмента. Первый снимает свободную влагу на мягкой температуре, второй с ограниченной скоростью поднимает нагрев до рабочей точки, третий держит её до постоянной массы. У продвинутых регуляторов сегментов бывает восемь и больше, с промежуточными площадками — это нужно для материалов, которые рвутся даже при плавном подъёме.
| Сегмент | Уставка | Скорость нагрева | Выдержка | Что делает |
|---|---|---|---|---|
| 1. Подсушка | 60–70 °C | 2 °C/мин | 60–90 мин | Уходит свободная влага без вскипания |
| 2. Подъём | 105 °C | 1 °C/мин | — | Плавный переход через 100 °C |
| 3. Выдержка | 105 °C | — | до постоянной массы | Удаление связанной влаги |
Цифры в таблице — отправная точка, а не догма. Скорость 1 °C/мин на втором сегменте выбрана специально пологой: именно проход через точку кипения воды самый опасный, здесь влага внутри образца готова вскипеть и порвать материал. Первый сегмент на 60–70 °C успевает вывести большую часть свободной воды, и ко второму сегменту в образце её остаётся меньше — переход через 100 °C проходит спокойнее.
Почему нельзя сразу выставить 105 °C, если конечная температура всё равно такая?
Потому что решает не конечная температура, а путь к ней. Если влажный образец сразу поставить на 105 °C, поверхность быстро прогревается и подсыхает, образуя плотную корку, а внутри в это время влага доходит до кипения. Пар не может выйти через уже сухую корку, давление внутри растёт и рвёт материал — грунт разбрызгивается, керамика трескается, у крупных кусков откалываются края. Ступенчатый режим убирает это тем, что на первом сегменте при 60–70 °C свободная влага уходит без кипения, пока материал ещё проницаем, а корка не успела образоваться. К моменту, когда температура доходит до 105 °C, легкоиспаряемой воды в образце уже мало, и оставшаяся связанная влага выходит спокойно. Конечная точка одна и та же, но результат разный: в лоб — растрескавшийся и разбрызганный образец с недостоверной массой, ступенчато — целый и равномерно высушенный.
Как ограничить скорость нагрева
Скорость нагрева — тот параметр, ради которого ступенчатая сушка вообще существует. Если регулятор поддерживает задание темпа в градусах в минуту, ограничение ставят прямо в сегменте. Если у прибора только уставка и время, скорость задают косвенно — через промежуточные площадки: не «сразу на 105 °C», а «на 80 °C подержать, потом на 105 °C». Каждая площадка гасит инерцию нагрева и растягивает переход.
Насколько пологим делать подъём, зависит от материала и его толщины. Тонкий однородный образец терпит 3–5 °C/мин, а толстый кусок глины или крупный монолит грунта требует 0,5–1 °C/мин, иначе градиент температуры между коркой и центром станет слишком большим и материал поведёт. Общий принцип: чем толще образец и чем сильнее он боится трещин, тем медленнее подъём и тем ниже температура первых сегментов.
- Первый сегмент — мягкий. 60–70 °C снимают свободную влагу, пока образец проницаем и корка не образовалась.
- Переход через 100 °C — самый пологий. Тут влага готова вскипеть; темп 0,5–1 °C/мин для толстых образцов.
- Скорость — по толщине. Тонкий образец терпит 3–5 °C/мин, крупный монолит — не быстрее 1 °C/мин.
- Термочувствительное — ниже ступени. Для полимеров и органики верхнюю точку опускают, добавляют промежуточные площадки.
- Заслонка открыта на влажном этапе. На первом сегменте пар должен уходить, иначе камера превращается в парилку.
Заслонку на влажном этапе держат открытой
Ступенчатая сушка работает в паре с вентиляцией. На первом сегменте, когда из образца валит основная масса пара, заслонку или шибер открывают полностью — влажный воздух должен уходить, иначе камера насыщается паром, испарение останавливается и подсушка идёт вхолостую. Ближе к финишу, на сегменте выдержки при рабочей температуре, заслонку прикрывают: пара уже мало, а прикрытая заслонка держит температуру ровнее и экономит энергию. У шкафов с автоматической заслонкой это иногда прописывается в программе как отдельный параметр сегмента, у простых — регулируют вручную по этапам. Если оставить заслонку закрытой на влажном этапе, весь смысл мягкого первого сегмента теряется: влага не выводится, а конденсируется обратно на образце и стенках.
Настройка под термочувствительные материалы
Грунт и керамика боятся трещин, но терпят 105 °C. С органикой, полимерами, пигментами и биоматериалом сложнее — у них есть верхний предел по температуре, выше которого начинается разложение, спекание или потеря свойств. Здесь ступенчатую программу строят не столько ради целостности, сколько чтобы удержать материал ниже его порога и всё же выгнать влагу.
Логика та же — сегменты, — но все температуры сдвинуты вниз, а выдержки удлинены. Скажем, вместо 105 °C рабочую точку ставят на 40–50 °C и компенсируют это временем и хорошей вентиляцией, чтобы низкая температура не растянула сушку до бесконечности. Промежуточных площадок делают больше: материал ведут вверх маленькими шагами, на каждом давая влаге равномерно перераспределиться по объёму, прежде чем поднимать температуру дальше.
Сначала методика, потом программа
Ступенчатый режим не универсален — конкретные температуры и выдержки берут из методики на материал, а не из головы. Для лабораторных задач это ГОСТ или методика испытаний, где прописаны и температура, и допустимая скорость, и критерий готовности по постоянной массе. Для производственных — техпроцесс сушки или полимеризации. Программа в регуляторе только исполняет методику, а не заменяет её: если выдержка при 105 °C по методике четыре часа, сегмент выставляют на четыре часа, а не «пока не высохнет на глаз». Самодеятельность здесь стоит дорого — недосушенный до постоянной массы образец даёт неверную влажность, а пересушенный термочувствительный материал теряет свойства безвозвратно.
Сколько сегментов реально нужно для обычной сушки?
Для большинства задач хватает двух-трёх. Два сегмента — это подсушка на мягкой температуре плюс выход на рабочую точку с выдержкой; такой программы достаточно для влажных, но не капризных материалов вроде грунта средней влажности. Три сегмента добавляют отдельный пологий подъём через зону кипения — это разумно для толстых образцов и материалов, склонных к растрескиванию. Больше сегментов, четыре и выше, оправданы только для по-настоящему сложных случаев: крупные керамические изделия, термочувствительная органика, составы, которые рвёт даже при плавном нагреве. Каждый лишний сегмент — это дополнительное время и усложнение программы, поэтому наращивать их без нужды смысла нет. Практичный подход — начать с трёхступенчатой схемы, посмотреть на результат первой партии и добавлять промежуточные площадки только там, где образцы реально повело или разбрызгало.
Нужен шкаф с программируемым регулятором?
Подберём сушильный шкаф с многосегментной программой и управляемой заслонкой под вашу методику — от грунтов до термочувствительной органики.
Частые вопросы
Обязателен ли программируемый терморегулятор для ступенчатой сушки?
Для автоматической — да. Многосегментная программа задаётся именно в программируемом регуляторе: он сам отрабатывает уставки, скорость и выдержки без участия оператора. На простом регуляторе с одной уставкой ступени тоже можно реализовать, но вручную — оператор через заданное время переключает температуру на следующий уровень. Это работает для двух-трёх ступеней и коротких выдержек, но привязывает человека к шкафу и не даёт точного контроля скорости нагрева. Если ступенчатая сушка идёт регулярно, программируемый регулятор окупается удобством и повторяемостью результата.
Как выбрать температуру первого, мягкого сегмента?
Отталкиваются от того, чтобы влага уходила испарением, а не кипением. Для большинства материалов первый сегмент ставят на 60–70 °C — это ниже точки кипения воды, свободная влага при такой температуре выходит активно, но без бурного парообразования и разбрызгивания. Для термочувствительных материалов первый сегмент опускают ещё ниже, до 40–50 °C. Ориентир простой: первая ступень должна снять основную массу свободной воды, пока образец проницаем и не покрылся коркой, поэтому её держат заметно ниже 100 °C и достаточно долго — от часа для влажных образцов.
Что будет, если пропустить подсушку и сразу дать выдержку при 105 °C?
Для сухого или слегка влажного образца ничего страшного — подсушка ему не нужна. А для по-настоящему влажного или склонного к растрескиванию материала пропуск первого сегмента даёт тот самый эффект, ради борьбы с которым ступени и придуманы: поверхность подсыхает коркой, влага под ней вскипает, образец рвёт и разбрызгивает. Плюс страдает достоверность — разбрызганный материал теряет часть массы не через сушку, а через выброс, и результат по влажности становится неверным. Пропускать подсушку можно только осознанно, когда точно знаете, что образец её не требует.
Можно ли одной программой сушить разные материалы?
Только если у них близкие свойства — сопоставимая влажность, одинаковая чувствительность к трещинам и одна рабочая температура. Тогда общая программа корректна. Если же в шкаф идут разные материалы — часть боится трещин, часть термочувствительна, у части другой критерий готовности — единая программа даст компромисс, который никому не подходит: одни образцы пересушит, другие недосушит, третьи повредит. Правильнее держать под типовые группы материалов сохранённые программы в регуляторе и выбирать нужную под конкретную партию, а разнородные образцы не смешивать в одной загрузке.
