Сушильный шкаф ломается не в работе, а в кузове грузовика. Тонкий датчик температуры, крыльчатка вентилятора и минераловатная изоляция стенок переносят удары и наклоны куда хуже, чем сам корпус. Разберём, как довезти шкаф целым и как запустить его так, чтобы первая же партия сушилась в правильном поле, а не с уплывшей на 15 °C уставкой.

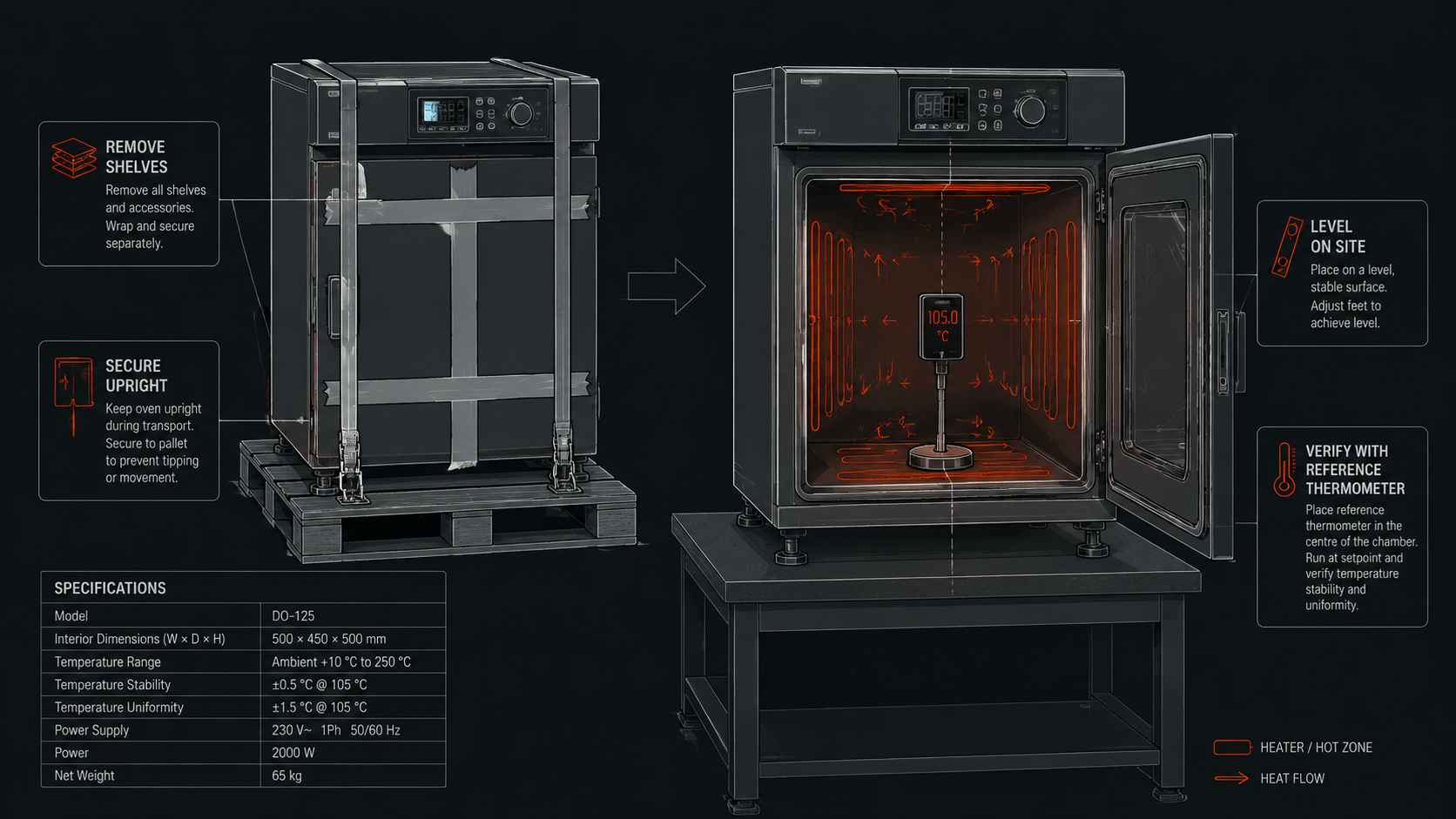

Подготовка к перевозке: что закрепить и почему
Пустой шкаф внутри — не пустой. Там висят или лежат полки-решётки, стоит вентилятор с крыльчаткой, к стенке прижат датчик температуры, а по камере идёт разводка от ТЭНов. В дороге всё это ходит ходуном. Полки при тряске подпрыгивают и бьют по датчику и по внутренней обшивке, а незакреплённая дверь открывается на первом же повороте и выламывает петли или гнёт замок.
Полки вынимают совсем либо фиксируют так, чтобы они не двигались ни вверх, ни в стороны — картон между ярусами, стяжка, поролон. Дверь притягивают ремнём или скотчем через корпус, но не за ручку, а через плоскость — ручку легко отломить. Датчик, если он выносной и висит в камере, снимают или подвязывают, чтобы капилляр или провод не перетёрся о кромку. Отдельно берегут вентилятор: крыльчатку от бытового вентилятора клинит от одного сильного удара, а балансировка сбивается — потом гудит и бьёт по подшипнику.
Не класть шкаф на бок
Перевозить сушильный шкаф нужно только вертикально. На боку минераловатная или базальтовая изоляция в стенках проседает под собственным весом и сбивается в комок — появляются пустоты, через которые уходит тепло, и шкаф после переезда греет неравномерно и дольше выходит на режим. Вал вентилятора и его крыльчатка тоже рассчитаны на вертикальное положение: положенный набок шкаф даёт нагрузку на подшипник в направлении, на которое он не считался. Если в кузове нет места поставить вертикально — это повод искать другую машину, а не класть плашмя.
Зафиксировать полки и дверь
Полки вынуть или расклинить, дверь притянуть ремнём через корпус. Ничего внутри не должно перемещаться от толчка рукой.
Защитить датчик и вентилятор
Выносной датчик подвязать или снять, крыльчатку осмотреть. Это самые хрупкие узлы, ремонт которых потом дороже перевозки.
Ставить только вертикально
Изоляция и вал вентилятора не любят горизонта. Подпереть шкаф от опрокидывания, углы проложить, беречь от точечных ударов по корпусу.
Отметить верх и хрупкость
Грузчики без пометки положат шкаф так, как удобнее в кузове. Стрелка «верх» и надпись экономят узлы.
Можно ли перевозить сушильный шкаф лёжа, если аккуратно?
Нет, аккуратность не отменяет физику. Основная проблема даже не в тряске, а в самом горизонтальном положении: минераловатная или базальтовая изоляция в стенках держит форму, пока лежит горизонтальными слоями в вертикальной стенке. Стоит положить шкаф набок — и слой изоляции оказывается нагружен собственным весом поперёк, проседает и сбивается в комки, оставляя пустоты. Внешне вы этого не увидите, но после запуска шкаф начнёт терять тепло через эти зоны и греть неравномерно: одна стенка холоднее, поле по камере уплывает. Второй узел, который страдает лёжа, — вентилятор: его вал и подшипник рассчитаны на осевую нагрузку в вертикальном положении, а набок дают радиальную, на которую опора не проектировалась. Поэтому даже короткая перевозка лёжа рискованна. Если вертикально шкаф в машину не входит, дешевле найти подходящий транспорт, чем потом искать источник неравномерного нагрева.
Приехали: выстойка и осмотр до включения
Первое желание после разгрузки — воткнуть вилку и проверить, работает ли. Если шкаф ехал зимой в неотапливаемом кузове, а внесли его в тёплое помещение, включать сразу нельзя. На холодных внутренних поверхностях и на плате управления оседает конденсат из тёплого влажного воздуха. Подать питание на отсыревшую электронику — прямой путь к пробою или короткому замыканию.
Шкафу дают выстояться. В межсезонье хватает двух-трёх часов, при сильном морозе — от четырёх до шести, чтобы корпус и внутренности сравнялись с комнатной температурой и влага испарилась. Пока шкаф отогревается, его осматривают: нет ли вмятин на корпусе, не сместилась ли дверь, цела ли ручка и петли. Открывают камеру и проверяют полки, вентилятор от руки — крутится ли свободно, без стука и заеданий.
Осмотреть ТЭН и проводку перед первым пуском
После тряски в дороге стоит заглянуть внутрь к нагревателям. Смотрят на целостность самих ТЭНов — нет ли трещин на оболочке, не отошли ли выводы, не перетёрлась ли изоляция проводов о кромку. Клеммы, которые могли ослабнуть от вибрации, подтягивают. Отдельно проверяют, что провод заземления на месте и корпус связан с землёй — при перевозке эту жилу иногда задевают. Пять минут осмотра тестером и отвёрткой снимают риск того, что первый же прогон закончится срабатыванием автомата или, хуже, пробоем на корпус.
Первый запуск: холостой прогон и обкатка
Когда шкаф выстоялся и осмотрен, его запускают вхолостую — без образцов. Температуру поднимают ступенями, а не сразу на максимум: выставили, скажем, 60 °C, дали выйти на режим и постоять, потом 100 °C, потом рабочий потолок. Ступенчатый подъём даёт заметить проблему раньше: если на 60 °C уставка держится, а на 150 °C уплывает или щёлкает термостат — понятно, где искать.
При первом прогоне нового или давно простоявшего шкафа возможны дым и запах — это выгорает заводская смазка и защитные покрытия на ТЭНах и металле камеры. Пугаться не нужно, но помещение проветривают, а сам прогон делают при открытой вытяжке или приоткрытой двери в комнату. Держат шкаф на повышенной температуре, пока дым и запах не прекратятся — обычно это первые полчаса-час работы. Только после обкатки в камеру грузят первые реальные образцы.
| Этап | Что делаем | На что смотрим |
|---|---|---|
| Выстойка | 2–6 ч после холода до включения | Ушёл ли конденсат, корпус комнатной температуры |
| Осмотр | Корпус, дверь, ТЭН, проводка, заземление | Нет трещин, выводы на месте, клеммы подтянуты |
| Ступень 1 | Прогон на 60 °C вхолостую | Держит уставку, вентилятор ровный |
| Ступень 2–3 | 100 °C, затем рабочий потолок | Не уплывает, термостат не залипает |
| Обкатка | Выжиг смазки при проветривании | Дым и запах прекратились |
| Проверка поля | Калибровка датчика, равномерность | Уставка = факт, поле в допуске |
После переезда проверить датчик и поле заново
Переезд — повод не доверять старым настройкам. Даже если на прежнем месте шкаф был откалиброван, тряска могла сместить датчик относительно посадочного места, а перекос при установке на новый неровный пол меняет распределение воздуха в камере. Поэтому после обкатки датчик проверяют образцовым термометром: ставят контрольный прибор в центр камеры, выводят шкаф на рабочую температуру и сравнивают показания. Разошлись — калибруют.
Заодно снимают равномерность поля: контрольный термометр переставляют по углам и центру на разных полках. Если после переезда одна зона стала холоднее — вероятная причина либо просевшая от неправильной перевозки изоляция, либо шкаф стоит с наклоном и вентилятор гонит воздух неравномерно. Шкаф выставляют по уровню, зазор до стены оставляют по паспорту. И последнее, что проверяют перед сдачей в работу, — заземление: замеряют связь корпуса с землёй, потому что от этого зависит и безопасность, и корректность срабатывания защиты.
Нужно ли заново калибровать датчик после перевозки, если шкаф не роняли?
Да, проверить стоит в любом случае, даже если перевозка прошла аккуратно и падений не было. Дело не только в ударах. Датчик температуры и его крепление чувствительны к вибрации: за несколько часов дороги термопара или термосопротивление может чуть сместиться в посадочном гнезде относительно того положения, в котором шкаф калибровали на заводе или у прежнего владельца. Плюс на новом месте почти никогда не бывает того же пола и того же зазора до стены — а от наклона корпуса и от обдува зависит, как воздух распределяется по камере и что именно «видит» датчик. В сумме это даёт расхождение показаний с фактом на несколько градусов, а иногда и на десяток. Поэтому после запуска на новом месте берут образцовый термометр, ставят в центр камеры, выводят шкаф на рабочую температуру и сверяют. Совпало в пределах допуска — хорошо, оставляют как есть. Разошлось — вводят поправку в контроллер или калибруют. Пятнадцать минут проверки избавят от риска сушить партию при температуре, которая на дисплее одна, а в камере другая.
Нужен сушильный шкаф с доставкой и запуском?
Соберём сушильный шкаф по чертежу под ваши габариты и режим, привезём вертикально с фиксацией узлов и поможем с пуском, калибровкой датчика и проверкой поля на месте.
Частые вопросы
Сколько выстаивать шкаф после перевозки в мороз перед включением?
Ориентир — от температуры на улице. Если шкаф ехал в лёгкий минус или в межсезонье, хватает двух-трёх часов, чтобы корпус и внутренности сравнялись с комнатной температурой и осевший конденсат испарился. При сильном морозе выстойку увеличивают до четырёх-шести часов. Смысл в том, чтобы на холодной плате управления и внутренних поверхностях не осталось влаги: подать питание на отсыревшую электронику — риск пробоя или короткого замыкания. Проще всего ориентироваться на ощупь: корпус перестал быть холодным, внутри сухо — можно запускать.
Почему при первом включении идёт дым и запах, это брак?
Нет, для нового или давно простоявшего шкафа это нормально. Дым и запах при первом прогоне дают выгорающая заводская смазка на узлах и защитные покрытия на оболочке ТЭНов и металле камеры. Явление кратковременное — обычно прекращается за первые полчаса-час работы на повышенной температуре. Поэтому первый пуск делают вхолостую, без образцов, при открытой вытяжке или приоткрытой двери в проветриваемое помещение. Если же дым идёт из одной точки, пахнет горелой изоляцией провода или сопровождается искрением — вот это уже не обкатка, а неисправность, и шкаф надо обесточить и осмотреть проводку.
Можно ли сразу загрузить образцы, чтобы не терять время на холостой прогон?
Не стоит, особенно для нового шкафа или после перевозки. Холостой прогон решает две задачи сразу. Первая — обкатка: выгорающая смазка и покрытия дадут дым и запах, которые на реальных образцах их загрязнят, а в пищевой или лабораторной сушке это недопустимо. Вторая — проверка: ступенчатый подъём вхолостую показывает, держит ли шкаф уставку на всех температурах, ровно ли работает вентилятор, не залипает ли термостат. Найти проблему на пустой камере дешевле, чем испортить партию. Полчаса-час прогона окупаются тем, что первая же рабочая загрузка идёт в исправном и чистом шкафу.
Что проверить в первую очередь, если после переезда шкаф греет неравномерно?
Сначала простое: выставлен ли шкаф по уровню и выдержан ли зазор до стены по паспорту. Наклон корпуса меняет распределение воздуха от вентилятора, и одна зона камеры становится холоднее. Дальше проверяют, свободно ли крутится крыльчатка и не сбилась ли её балансировка после тряски. Если механика в порядке, а перекоса нет, но одна стенка стабильно холоднее — вероятная причина в просевшей изоляции: скорее всего, шкаф хоть недолго везли лёжа, и минвата в стенке сбилась, оставив зону теплопотерь. Это уже требует вскрытия и восстановления изоляции. Подтвердить диагноз помогает карта поля: контрольным термометром снимают температуру по углам и центру на разных полках и смотрят, где именно проседает.
