Размер уличного термошкафа выбирают не по габаритам оборудования, а по габаритам плюс зазоры, обогреватель, вентиляцию и запас. Впритык подобранный шкаф кажется экономией, а на деле перегревается летом, потому что теплу некуда уходить, и хуже держит режим зимой, потому что обогреву тесно. Слишком большой шкаф — это лишние деньги и лишний объём, который надо греть. Золотая середина считается под конкретную начинку.
Из чего складывается размер

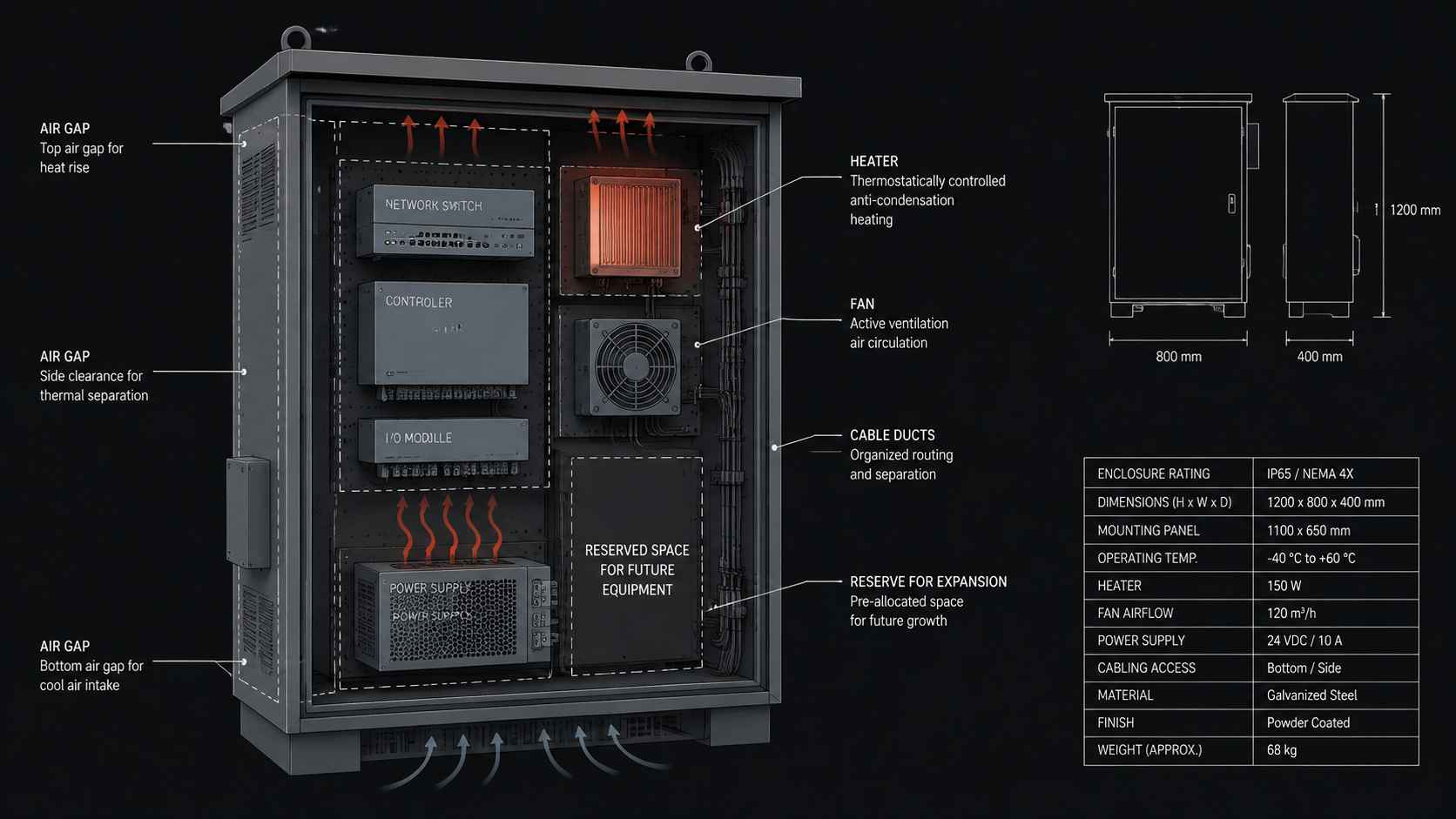

Внутренний объём шкафа делят между несколькими вещами, и оборудование — только одна из них. Первое — сами приборы: контроллеры, источники питания, аккумуляторы, модемы, автоматика на DIN-рейке. Второе — зазоры между ними и до стенок, чтобы воздух обдувал оборудование и уносил тепло, а обогрев прогревал равномерно. Третье — место под климатику: обогреватель с термостатом, вентилятор, осушитель, которым тоже нужно пространство и которые нельзя вплотную прижимать к оборудованию. Четвёртое — разводка кабелей, вводы, кабель-каналы, к которым нужен доступ. Пятое — запас на будущее, если на объекте планируют добавлять оборудование. Сложите всё это — и получите реальный размер, который почти всегда больше, чем кажется на глаз по одной коробке приборов.
Соберите список оборудования
Выпишите всё, что встанет в шкаф, с габаритами и тепловыделением. Аккумуляторы и БП греются — это важно.
Добавьте зазоры на обдув
Заложите промежутки между приборами и до стенок, чтобы воздух проходил, а горячие блоки не грели соседей.
Найдите место климатике
Обогреватель, вентилятор и осушитель занимают объём и не ставятся вплотную к оборудованию.
Учтите кабели и доступ
Оставьте место под разводку, вводы и удобный доступ к приборам для обслуживания.
Заложите запас
Если планируете расширение, добавьте место сразу — доставить объём позже нельзя.
Почему тесный шкаф перегревается летом?
Потому что в тесном шкафу теплу от оборудования некуда деваться. Приборы — источники питания, аккумуляторы, контроллеры — выделяют тепло постоянно, и в просторном шкафу этот нагрев распределяется по объёму воздуха и уходит через стенки и вентиляцию. В тесном корпусе того же тепла приходится на меньший объём воздуха, приборы стоят вплотную и греют друг друга, а вентиляции негде прокачать воздух между ними. Летом к внутреннему теплу добавляется солнце, нагревающее корпус снаружи, и температура внутри уходит выше рабочего диапазона оборудования. Электроника при перегреве сбоит, аккумуляторы деградируют быстрее, срок службы падает. Просторный шкаф работает как буфер: больший объём воздуха медленнее нагревается, зазоры дают вентиляции унести тепло, и пиковая температура получается ниже. Поэтому запас по размеру — это не только про «доставить оборудование потом», но и про тепловой режим здесь и сейчас. Особенно это критично для шкафов с аккумуляторами и мощными блоками питания, которые греются заметно.
Считайте по тепловыделению, а не только по габаритам
Частая ошибка — подбирать шкаф только по тому, влезает ли в него оборудование физически. Влезть-то влезет, но вопрос в тепле. Прикиньте суммарное тепловыделение начинки: источники питания, зарядные устройства, аккумуляторы под нагрузкой, активная электроника — всё это ватты, которые превращаются в тепло внутри шкафа. Чем больше тепловыделение, тем больше нужен объём и тем серьёзнее вентиляция, чтобы летом не перегреться. Одновременно то же тепловыделение зимой работает на вас, подогревая шкаф изнутри и снижая нагрузку на обогреватель. Поэтому грамотный подбор идёт от двух чисел сразу: сколько оборудование занимает места и сколько выделяет тепла. Шкаф, подобранный только по габаритам без учёта тепла, летом становится духовкой для собственной электроники. Если сами считать тепловой баланс неудобно, дайте список оборудования с мощностями — размер и климатику подберут под него.
- Габариты оборудования — всё, что встанет в шкаф, с размерами.
- Тепловыделение — суммарные ватты начинки, чтобы не перегреться летом.
- Зазоры на обдув — промежутки между приборами и до стенок.
- Место климатике — обогреватель, вентилятор, осушитель.
- Запас на будущее — если планируется расширение.
Насколько большой запас закладывать на будущее?
Запас закладывают под реальные планы, а не «на всякий случай побольше». Если на объекте точно планируют добавлять оборудование — ещё камеры, модули, аккумуляторы — место под них резервируют сразу, потому что доставить объём к готовому шкафу нельзя, а менять шкаф целиком дорого. Разумный ориентир — заложить место под конкретное известное расширение плюс небольшой резерв на кабели и мелочи. Слишком большой запас тоже имеет цену: лишний объём надо отапливать зимой, а значит растёт мощность обогревателя и расход энергии, и сам шкаф стоит дороже и занимает больше места на объекте. Поэтому запас балансируют: достаточно, чтобы не упереться при известном расширении, но не настолько, чтобы годами греть пустой объём. Если планов на расширение нет, берут шкаф под текущую начинку с зазорами на тепловой режим — этого хватает. Точный баланс между запасом и экономией удобно считать вместе с подбором обогрева, потому что объём и мощность обогревателя связаны напрямую.
