Регулятор показывает 105, а образцы явно пересушены — значит, в камере не 105. Показания встроенного датчика и реальная температура в разных точках камеры почти всегда расходятся, вопрос лишь в том, насколько. Проверить точность можно и без метролога: нужен независимый термометр и понимание, где и как мерить. Разберём порядок проверки и то, что делать с результатом.
Почему регулятор врёт
Встроенный датчик стоит в одной точке камеры и показывает температуру именно там. Но по объёму температура неоднородна: у стенки и в центре, вверху и внизу она разная. Плюс сам датчик может быть смещён по калибровке, а регулятор — качаться вокруг уставки из-за гистерезиса. В итоге цифра на дисплее — это не «температура в камере», а «температура в точке датчика с поправкой на его погрешность». Насколько это близко к реальности в зоне загрузки, как раз и проверяют.
Нужен ли поверитель, чтобы проверить точность?
Для аттестации рабочего места — да, там нужна аккредитованная процедура и поверенные приборы. Но для рабочей самопроверки достаточно независимого термометра с известной погрешностью. Это не заменит официальную аттестацию, зато сразу покажет, есть ли грубое расхождение и стоит ли звать метролога или отдавать шкаф в ремонт.
Что понадобится для проверки
- Независимый термометр. С известной погрешностью и диапазоном под вашу рабочую температуру.
- Термостойкий провод датчика. Чтобы вывести показания наружу, не открывая дверцу постоянно.
- Время на стабилизацию. Шкаф должен выйти на режим и устояться, а не мериться сразу после включения.
- Точки замера. Центр камеры и углы — минимум для оценки равномерности.
- Запись показаний. Несколько значений во времени, чтобы увидеть колебание вокруг уставки.
Порядок проверки
Выведите шкаф на режим и дайте устояться
Выставьте рабочую уставку и дождитесь, пока температура перестанет расти и стабилизируется. Замер во время разогрева ничего не покажет, кроме того, что шкаф ещё греется.

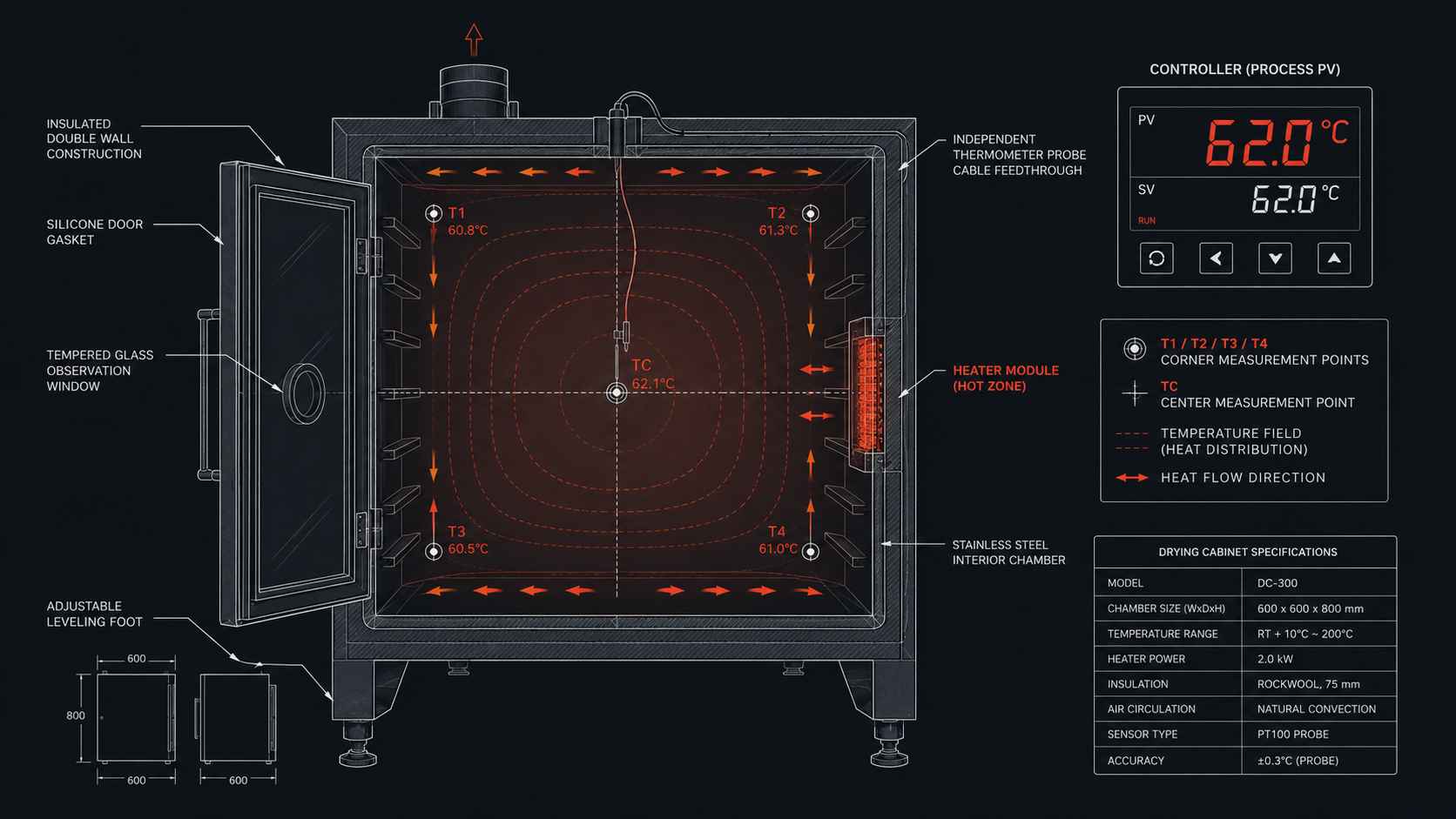

Замерьте в центре камеры
Разместите датчик независимого термометра в центре рабочей зоны, где обычно стоит загрузка. Сравните его показания с цифрой на регуляторе — это и есть расхождение по калибровке.
Снимите разброс по углам
Переставьте датчик в разные углы и по высоте. Разница между точками — это неравномерность поля. Она показывает, ровно ли шкаф греет весь объём или только зону датчика.
Понаблюдайте колебание во времени
Запишите показания несколько раз с интервалом. Насколько температура качается вокруг уставки — это работа регулятора и гистерезиса.
| Что меряем | Что это значит | Куда смотреть при отклонении |
|---|---|---|
| Центр vs регулятор | погрешность калибровки | датчик, настройка регулятора |
| Разброс по углам | неравномерность поля | конвекция, расположение ТЭН |
| Колебание во времени | работа регулятора | гистерезис, датчик |
Как понять причину отклонения
-
Ровный сдвиг во всех точках
Если везде на одинаковую величину больше или меньше уставки — дело в калибровке датчика или настройке регулятора. Поле ровное, просто смещён ноль.
-
Большой разброс по углам
Если центр в норме, а углы сильно отличаются — проблема в равномерности: слабая конвекция или неудачное расположение ТЭН. Здесь помогает вентилятор и пересмотр нагрева.
-
Сильные колебания во времени
Если температура заметно качается вокруг уставки — вопрос к регулятору и гистерезису, иногда к датчику. Стабильность настраивают, а не терпят.
Какое расхождение считается нормальным?
Зависит от задачи. Для бытовой и грубой сушки несколько градусов роли не играют. Для лабораторных методик норма задаётся документом на метод и на шкаф — там нормируют и колебание во времени, и равномерность по объёму. Если ваши образцы стабильно пересушены или недосушены, расхождение уже вышло за рабочие пределы, каким бы «небольшим» оно ни казалось на дисплее.
Что делать с результатом
Ровный сдвиг лечится калибровкой или заменой датчика — это самое простое. Большой разброс по углам — сигнал заняться конвекцией и нагревом: добавить или проверить вентилятор, пересмотреть расположение и мощность ТЭН. Сильные колебания настраивают через регулятор. Если после калибровки и настройки шкаф всё равно не держит нужную точность, причина часто в изношенном или неверно подобранном ТЭН, который не даёт ровного управляемого нагрева.
Проверка точности — это не разовая формальность, а способ вовремя поймать уход температуры до того, как испортится партия образцов. Независимый термометр и понимание, что означает каждый замер, дают ответ за один цикл. Если проверка показала, что дело в нагреве, ТЭН на замену подбирают под объём и режим по образцу или чертежу.
Шкаф не держит температуру после проверки?
Поможем разобраться, дело в датчике, конвекции или ТЭН, и изготовим нагреватель на замену под ваш режим и объём.
Частые вопросы
Как проверить точность температуры в сушильном шкафу?
Вывести шкаф на режим, дать устояться и независимым термометром замерить температуру в центре камеры и по углам, а также несколько раз во времени. Сравнение с показаниями регулятора даёт погрешность калибровки, разброс по точкам — неравномерность, колебание во времени — работу регулятора.
Почему регулятор показывает не ту температуру, что в камере?
Датчик стоит в одной точке, а по объёму температура неоднородна. Плюс сам датчик может быть смещён по калибровке, а регулятор качается вокруг уставки. Поэтому цифра на дисплее не равна температуре в зоне загрузки.
Можно ли проверить точность без метролога?
Для рабочей самопроверки — да, достаточно независимого термометра с известной погрешностью. Это сразу покажет грубые расхождения. Официальная аттестация рабочего места требует аккредитованной процедуры и поверенных приборов.
Что делать, если шкаф не держит температуру?
Ровный сдвиг лечат калибровкой или заменой датчика, большой разброс по углам — конвекцией и пересмотром нагрева, сильные колебания — настройкой регулятора. Если причина в нагреве, ТЭН меняют на подобранный под режим и объём.
