Термошкаф на столбе — типовое решение для видеонаблюдения, связи и уличной автоматики: оборудование ставят прямо у камеры или контроллера, не таща кабель к зданию. Но столб — это не стена, и монтаж на него имеет свои правила: крепёж должен держать вес шкафа с начинкой плюс ветровую нагрузку, между шкафом и столбом нужен зазор, а кабели заводят так, чтобы по ним внутрь не стекала вода.
На чём держится шкаф на столбе

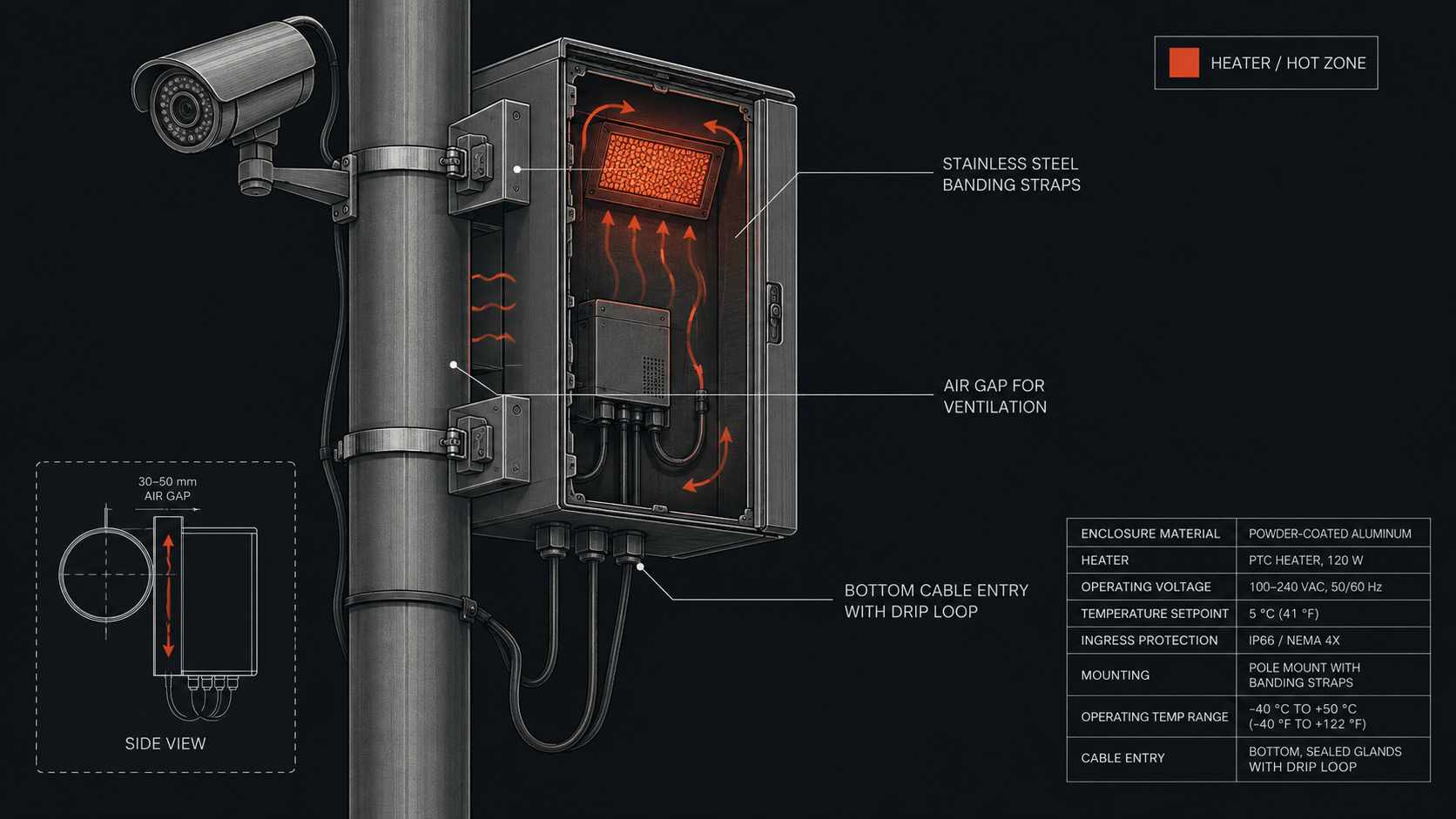

Навесной уличный термошкаф крепят к столбу не напрямую, а через монтажные кронштейны или бандажную ленту из нержавейки с замками-скрепами. Лента охватывает столб и стягивает кронштейны шкафа — это универсальный способ, который подходит и для круглой опоры, и для профиля, и не требует сверлить столб. Для бетонных и металлических опор иногда используют сквозной или анкерный крепёж, но чаще именно ленту, потому что она не нарушает целостность опоры и переносит вибрацию мягче. Главное требование к креплению — держать не только вес шкафа с оборудованием, но и парусность: наполненный шкаф на высоте ловит ветер, и слабый крепёж со временем разбалтывается. Отдельно смотрят на сам столб: тонкая или проржавевшая опора, рассчитанная только на светильник, может не выдержать шкаф с начинкой на ветру, поэтому перед монтажом оценивают, потянет ли столб дополнительную нагрузку, а не только как прикрутить к нему шкаф.
Почему нельзя вешать шкаф вплотную к столбу?
Между задней стенкой шкафа и столбом оставляют зазор, и на это есть несколько причин. Первая — вентиляция и отвод тепла: летом стенка, прижатая к столбу, хуже отдаёт тепло, а тёмный металлический столб на солнце сам нагревается и греет шкаф. Зазор даёт воздуху проходить за шкафом и уносить тепло. Вторая причина — влага: в плотном стыке между шкафом и столбом скапливается вода и грязь, стык не просыхает, и там начинается коррозия и задней стенки, и опоры. Зазор позволяет этому месту продуваться и высыхать. Третья — монтаж кабелей и обслуживание: за шкафом должно быть место, чтобы завести и закрепить кабели, подобраться к креплению, снять шкаф при необходимости. Поэтому кронштейны для столба делают с отступом, а не прижимают корпус к опоре. Величину зазора выбирают так, чтобы за шкафом свободно проходил воздух и помещались кабельные вводы, но шкаф при этом не «гулял» на ветру.
Оцените высоту и нагрузку
Определите вес шкафа с оборудованием и высоту установки. Чем выше и тяжелее, тем прочнее нужен крепёж и лента.
Закрепите кронштейны
Стяните шкаф со столбом нержавеющей бандажной лентой через кронштейны, с зазором от опоры. Проверьте, что не качается.
Заведите кабели снизу
Вводите кабели через нижнюю стенку или гермовводы снизу, петлёй вниз, чтобы вода стекала, а не шла в шкаф.
Загерметизируйте вводы
Затяните гермовводы по диаметру кабеля, лишние отверстия закройте заглушками — иначе внутрь пойдёт влага.
Проверьте дверь и обогрев
Убедитесь, что дверь на высоте открывается и уплотнитель прилегает, а обогрев и термостат подключены и работают.
Кабели заводите петлёй вниз
Самая частая ошибка при монтаже на столбе — завести кабель в шкаф прямой линией сверху или сбоку. По такому кабелю вода с улицы стекает прямо во ввод и дальше внутрь, как по фитилю, сколько бы ни был затянут гермоввод. Правильно сделать на кабеле перед вводом провисающую петлю — каплеотбойник: вода добегает до нижней точки петли и капает вниз, не доходя до шкафа. Сами вводы располагают внизу шкафа, а не сверху, чтобы влага не собиралась над ними. Гермоввод подбирают точно по диаметру кабеля: слишком большой не обожмёт оболочку и пропустит воду и по кабелю, и вокруг него. Эти мелочи стоят копейки, но именно из-за них шкаф на столбе либо стоит сухим годами, либо копит конденсат и топит оборудование.
На какой высоте вешать термошкаф на столбе?
Высоту выбирают из баланса нескольких требований, единого норматива «на столько метров» нет. Снизу высоту ограничивает защита от вандализма, подтопления и снега: шкаф не вешают там, где до него легко дотянуться посторонним, где его засыпает сугробом или заливает талой водой. Сверху высоту ограничивает удобство обслуживания: до шкафа должно быть реально добраться для настройки и ремонта, а чем выше, тем сложнее и опаснее это делать, особенно зимой. Часто шкаф стараются разместить рядом с обслуживаемым оборудованием — например, на уровне камеры видеонаблюдения или контроллера, чтобы минимизировать длину уличных кабелей. Учитывают и ветровую нагрузку: чем выше шкаф, тем сильнее на него действует ветер и тем прочнее нужен крепёж. На практике высоту согласуют под конкретный объект: где-то это уровень чуть выше человеческого роста для защиты от рук, где-то верхняя часть столба у самого оборудования. Главное, чтобы крепление держало парусность на выбранной высоте, а обслуживать шкаф можно было безопасно.
