Шкаф привезли на мороз, монтажники за час поставили в него тёплые платы с ЗИПа, закрыли дверь и уехали. К вечеру на холодных платах выпала роса, а через неделю пошли отказы по влаге. Зимний ввод уличного термошкафа — это не «включить и загрузить», а последовательность, где сначала выравнивают температуру и проверяют обогрев, и только потом ставят оборудование. Ниже — порядок, который держит электронику сухой с первого дня.
Почему нельзя загружать холодный шкаф сразу
Главная ошибка зимнего ввода — набить холодный шкаф тёплым оборудованием и герметично закрыть. Тёплая электроника несёт с собой тёплый влажный воздух, а стенки и платы самого шкафа промёрзли до уличной температуры. Как только дверь закрывается, влага из воздуха садится на всё холодное — на платы, на металл, на разъёмы. Получается роса ровно там, где она опаснее всего. Поэтому холодный шкаф с улицы не загружают сразу: сначала дают корпусу и оборудованию выровнять температуру, прогревают шкаф пустым и только потом ставят внутрь чувствительную технику. Ступенчатый ввод — прогрев пустого шкафа, стабилизация, загрузка — стоит лишнего часа работы, но снимает главный риск зимнего пуска.
Роса выпадает на самом холодном
Точка росы — это температура, при которой влага из воздуха начинает конденсироваться. Когда тёплый влажный воздух попадает на поверхность холоднее точки росы, на ней выступает вода. В зимнем шкафу самые холодные поверхности — промёрзшие платы и металл корпуса, поэтому именно на них и садится конденсат, если загрузить всё разом и закрыть. Пока температуры не выровнялись, любая герметизация работает против вас: она запирает влагу внутри у холодных поверхностей. Отсюда правило зимнего ввода — сначала тепло и выравнивание, потом загрузка и закрытие.
Порядок ступенчатого ввода
Зимний пуск разбивают на этапы и не перескакивают через них ради экономии времени. Сначала проверяют обогрев и климатику на пустом шкафу, чтобы не обнаружить сгоревший ТЭН уже с оборудованием внутри. Потом прогревают пустой шкаф до рабочего плюса и дают ему стабилизироваться, чтобы стенки и внутренний воздух вышли на режим. Оборудование перед установкой тоже желательно подержать так, чтобы оно не было ледяным. И только на прогретый, вышедший на режим шкаф ставят технику, после чего закрывают дверь и ещё раз контролируют, что температура держится, а конденсата нет.
Проверьте обогрев на пустом шкафу
Термостат коммутирует нагрев, есть ток ТЭНа, температура растёт. Сгоревший нагреватель ловят до загрузки, а не после.
Прогрейте шкаф пустым
Выведите на рабочий плюс и дайте стабилизироваться: стенки и воздух должны выйти на режим, а не только датчик.
Выровняйте температуру оборудования
Не ставьте ледяные или, наоборот, только что из тепла платы в закрытый шкаф — дайте им подойти к температуре шкафа.
Загрузите и закройте
Ставьте технику в прогретый шкаф, закрывайте дверь и контролируйте: температура держится, влаги внутри нет.
Почему нельзя сразу набить холодный шкаф оборудованием и закрыть дверь?
Потому что на холодных поверхностях внутри выпадет конденсат. Шкаф, простоявший на морозе, промёрз насквозь: и стенки, и монтажные панели, и платы уже стоящего оборудования имеют уличную температуру. Когда вы заносите тёплую электронику или просто открываете дверь на морозе, а потом закрываете, внутри оказывается воздух с влагой. Как только этот воздух касается поверхности холоднее точки росы — а промёрзшие платы холоднее точно, — на них садится роса. Вода на плате под напряжением означает утечки, коррозию контактов и отказы, причём проявляются они не сразу, а через дни и недели, когда уже трудно связать с моментом монтажа. Правильно сделать наоборот: сначала проверить обогрев, прогреть пустой шкаф до рабочего плюса, дать ему стабилизироваться, чтобы вышли на режим стенки и воздух, и только потом ставить оборудование, температуру которого тоже стоит подтянуть к температуре шкафа. Тогда влаге просто негде выпадать, потому что нет поверхностей холоднее точки росы. Лишний час на ступенчатый ввод дешевле, чем разбор отказов по влаге среди зимы.
Что проверить перед пуском

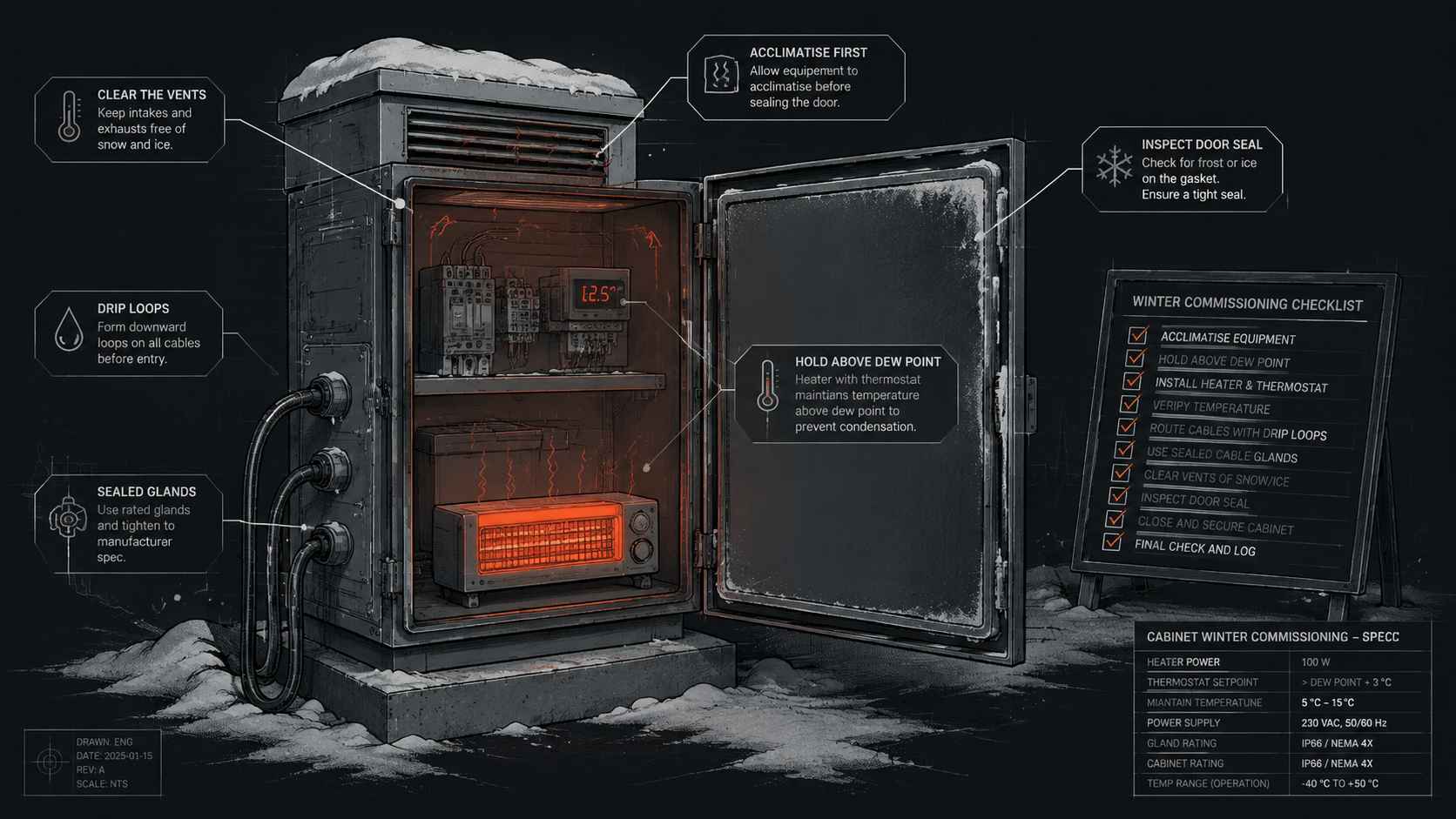

До того как включать обогрев на объекте, проходят по короткому чек-листу монтажа. Обогрев и термостат: реальный порог включения и гистерезис, а не значение на шильдике. Уплотнители дверей: на морозе резина дубеет, и щель, незаметная в тепле, зимой продувает. Кабельные вводы: гермовводы затянуты, есть капельная петля, чтобы вода стекала вниз, а не заходила по кабелю внутрь. Вентиляция и заслонки: нет снега и льда, ничего не залипло. Дренаж: не забит, вода может уходить. И если у шкафа есть резервное питание обогрева, проверяют, что оно заряжено и держит нагрев при пропаже сети — иначе шкаф промёрзнет именно во время аварии.
- Обогрев и термостат. Проверен порог включения и гистерезис по факту, есть ток ТЭНа.
- Уплотнители дверей. Держат по всему периметру, резина не задубела и не потрескалась.
- Кабельные вводы. Гермовводы затянуты, есть капельная петля вниз.
- Вентиляция и заслонки. Нет снега и льда, заслонки свободны.
- Дренаж. Не забит, вода уходит наружу.
- Резерв обогрева. Если есть — заряжен и держит нагрев при пропаже сети.
Как выставить порог обогрева
Порог включения обогрева зимой выставляют из двух условий сразу. Первое — держать плюс, чтобы оборудование не работало на минусе: разумная уставка обычно в диапазоне около +5…+10 °C, точное значение берут под технику внутри. Второе — держать температуру выше точки росы, чтобы на поверхностях не выпадала влага. Обычно плюсовая уставка эти оба условия и закрывает, но при высокой влажности снаружи и после оттепелей за точкой росы следят отдельно. Гистерезис задают так, чтобы реле не дребезжало у самой уставки, но и температура не гуляла большой пилой с глубокими провалами: провал ниже плюса ночью — это как раз момент, когда на технике может выпасть конденсат.
| Параметр | Ориентир | Зачем так |
|---|---|---|
| Уставка обогрева | около +5…+10 °C | Держать плюс и точку выше росы |
| Гистерезис | несколько градусов | Без дребезга реле и без глубоких провалов |
| Прогрев пустого шкафа | до стабилизации стенок | Убрать холодные поверхности до загрузки |
| Резерв обогрева | заряжен, держит нагрев | Не промёрзнуть при пропаже сети |
После первого прогрева и зимний контроль
После первого прогрева и загрузки шкаф не оставляют без осмотра. Открывают дверь и смотрят внутри: сухо ли на стенках, нет ли капель на технике, нет ли потёков на дне. Появившаяся влага означает, что где-то поверхность была холоднее точки росы — значит, либо загрузили рановато, либо продувают уплотнители, либо не хватает мощности. Дальше зимой шкаф осматривают чаще, чем летом. На морозе набирается свой набор проблем: снеговые заносы на вентиляции, обледенение уплотнителя, промерзание кабельных вводов. Каждая из них тихо ломает климатику, и заметить это лучше на плановом осмотре, чем по отказу оборудования от влаги в разгар зимы.
Зимой осматривают чаще
Летний график осмотров зимой не работает. Снег заносит вентиляционные решётки и заслонки, уплотнитель дубеет и начинает продувать, вводы промерзают, а любой сбой обогрева сразу оборачивается конденсатом на холодной технике. Поэтому зимой к шкафу подходят чаще: чистят вентиляцию от снега и наледи, проверяют уплотнитель и вводы, контролируют, что внутри держится плюс и сухо. Один зимний осмотр в пару недель на ответственном объекте дешевле, чем ремонт залитого конденсатом оборудования.
На какую температуру выставить обогрев уличного шкафа зимой?
Порог включения обогрева выставляют так, чтобы одновременно держать плюс внутри и не давать выпадать конденсату. По температуре разумная уставка обычно лежит около +5…+10 °C — этого хватает, чтобы оборудование не работало на минусе, и при этом не жечь электричество зря на лишний прогрев. Точное значение берут под конкретную технику: если производитель оборудования требует определённый минимум, отталкиваются от него. Второе условие — точка росы: температура поверхностей внутри должна оставаться выше той, при которой из воздуха начинает выпадать влага. Плюсовая уставка обычно это условие и закрывает, но при высокой влажности снаружи, в оттепель и после дождя за точкой росы следят отдельно и при необходимости поднимают уставку или добавляют вентиляцию и осушение. Отдельно настраивают гистерезис — разницу между включением и выключением нагрева. Слишком узкий заставляет реле дребезжать у самой уставки, слишком широкий даёт температуре гулять большой пилой с провалами ниже плюса ночью, а как раз в такой провал на технике и садится конденсат. Правильно подобранный порог и гистерезис держат внутри ровный плюс без резких качелей.
Ставите уличный термошкаф зимой?
Изготовим уличный термошкаф с обогревом на ТЭН, термостатом и вентиляцией под ваш климат и подскажем порядок зимнего ввода: прогрев пустого шкафа, настройка порога и гистерезиса, проверка уплотнителей и вводов. Опишите объект, минимальные температуры и что стоит внутри — подберём мощность обогрева и дадим рекомендации по пуску.
Частые вопросы
Сколько времени выравнивать температуру шкафа перед загрузкой?
Точного норматива в минутах нет — ориентируются по факту, а не по часам. Пустой шкаф прогревают до рабочего плюса и держат, пока на режим не выйдут не только датчик и воздух, но и стенки, и монтажные панели. Массивный металл прогревается медленнее воздуха, поэтому спешить нельзя: если снаружи сильный мороз, а шкаф большой, на выравнивание уходит заметно больше времени, чем на небольшой шкаф в лёгкий минус. Практический признак готовности — стенки внутри перестали быть ледяными на ощупь, температура держится ровно у уставки без сползания. Оборудование перед установкой тоже стоит подтянуть по температуре, чтобы оно не было ни ледяным, ни только что из тёплого помещения. Смысл не в конкретной цифре времени, а в том, чтобы к моменту загрузки внутри не осталось поверхностей холоднее точки росы. Тогда влаге негде выпадать, и закрытая дверь уже не работает против вас.
Нужно ли проверять обогрев до установки оборудования?
Да, и это один из главных пунктов зимнего ввода. Обогрев проверяют на пустом шкафу до загрузки по простой причине: если ТЭН сгорел, термостат залип или датчик в обрыве, обнаружить это с оборудованием внутри гораздо дороже. На пустом шкафу проверяют, что термостат коммутирует нагрев при переходе через порог — слышен щелчок реле, — что по проводу нагревателя идёт ток при включении и что температура реально растёт до рабочего плюса. Заодно проверяют гистерезис и сам порог включения, чтобы уставка совпадала с фактической температурой срабатывания. Если обогрев не тянет пустой шкаф, с оборудованием он тем более не справится, и это лучше выяснить до того, как чувствительная техника оказалась внутри на морозе. Проверка занимает немного времени, а от неё зависит, будет ли шкаф держать плюс всю зиму.
Зачем на кабельном вводе капельная петля?
Капельная петля не даёт воде затекать в шкаф по кабелю. Кабель, входящий в шкаф сверху или сбоку, собирает на себе конденсат, дождь и талую воду, и без петли эта влага стекает прямо по оболочке к вводу и дальше внутрь. Капельная петля — это провис кабеля ниже точки ввода: вода доходит до нижней точки петли и капает вниз, наружу, а не заходит в корпус. Зимой это особенно важно, потому что вводы промерзают, гермоввод на морозе может подсесть, и любой затёкший ручеёк внутри превращается в лёд и влагу у оборудования. Петля работает пассивно, ничего не стоит и не требует обслуживания, поэтому её делают на всех вводах при монтаже. Вместе с затянутым гермовводом она закрывает основной путь влаги внутрь по кабелю.
Что делать, если после зимнего пуска внутри всё равно появился конденсат?
Появившийся конденсат означает, что где-то внутри была поверхность холоднее точки росы, и надо найти где. Сначала проверяют, не рано ли загрузили: если оборудование ставили в недопрогретый шкаф, влага могла осесть на холодных платах, и после полного выхода на режим она уйдёт — стоит просушить шкаф пустым. Дальше смотрят уплотнители: задубевшая на морозе резина продувает, внутрь заходит холодный влажный воздух, и на стенках садится роса — тест полоской бумаги по периметру покажет щели. Проверяют мощность обогрева: если ночью температура проваливается ниже плюса, конденсат выпадает именно в эти провалы, значит уставку или мощность надо поднять. Проверяют вентиляцию и осушитель, если он есть: забитый фильтр или заглохший обдув оставляют холодные застойные зоны. И проверяют вводы и дренаж на затёкшую воду. Просто вытереть влагу и закрыть дверь — не решение: без устранения причины конденсат вернётся в первую же морозную ночь.
