Лабораторный шкаф выбирают под точность, промышленный — под поток. Здесь на первое место выходит не то, какой максимум держит камера, а сколько килограммов деталей она проглотит за смену и как быстро вернёт режим после загрузки холодного металла. Ошибка в этом расчёте не ломает шкаф, но растягивает цикл, срывает план по выработке и заставляет докупать вторую камеру там, где хватило бы правильно посчитанной одной.
Коротко
Промышленный шкаф считают от загрузки за смену: объём камеры под габариты и количество деталей за заход, мощность нагрева под массу холодного металла, который надо быстро вывести на режим. Под серию берут принудительную конвекцию, чтобы поле было ровным по всем полкам. Верхний предел температуры — под задачу, без переплаты за лишние градусы.
Считают от загрузки, а не от максимума
Первый вопрос не «сколько градусов», а «сколько и чего сушим за один заход». От габаритов деталей и их количества считают полезный объём камеры, от массы металла — мощность нагрева. Тяжёлая холодная загрузка проседает температуру в камере сразу после закрытия дверцы, и если мощности мало, шкаф долго карабкается обратно на режим. Каждая такая просадка удлиняет цикл, а за смену это выливается в потерянные партии.
Почему нельзя просто взять шкаф с большим запасом объёма?
Слишком большая камера дольше выходит на режим, больше потребляет и хуже держит ровное поле при частичной загрузке. Пустой объём приходится греть впустую. Оптимум — камера под реальную загрузку за заход с небольшим запасом, а не «на вырост». Если поток растёт, дешевле считать под будущий поток заранее, чем брать заведомо огромный шкаф.
Конвекция под серию

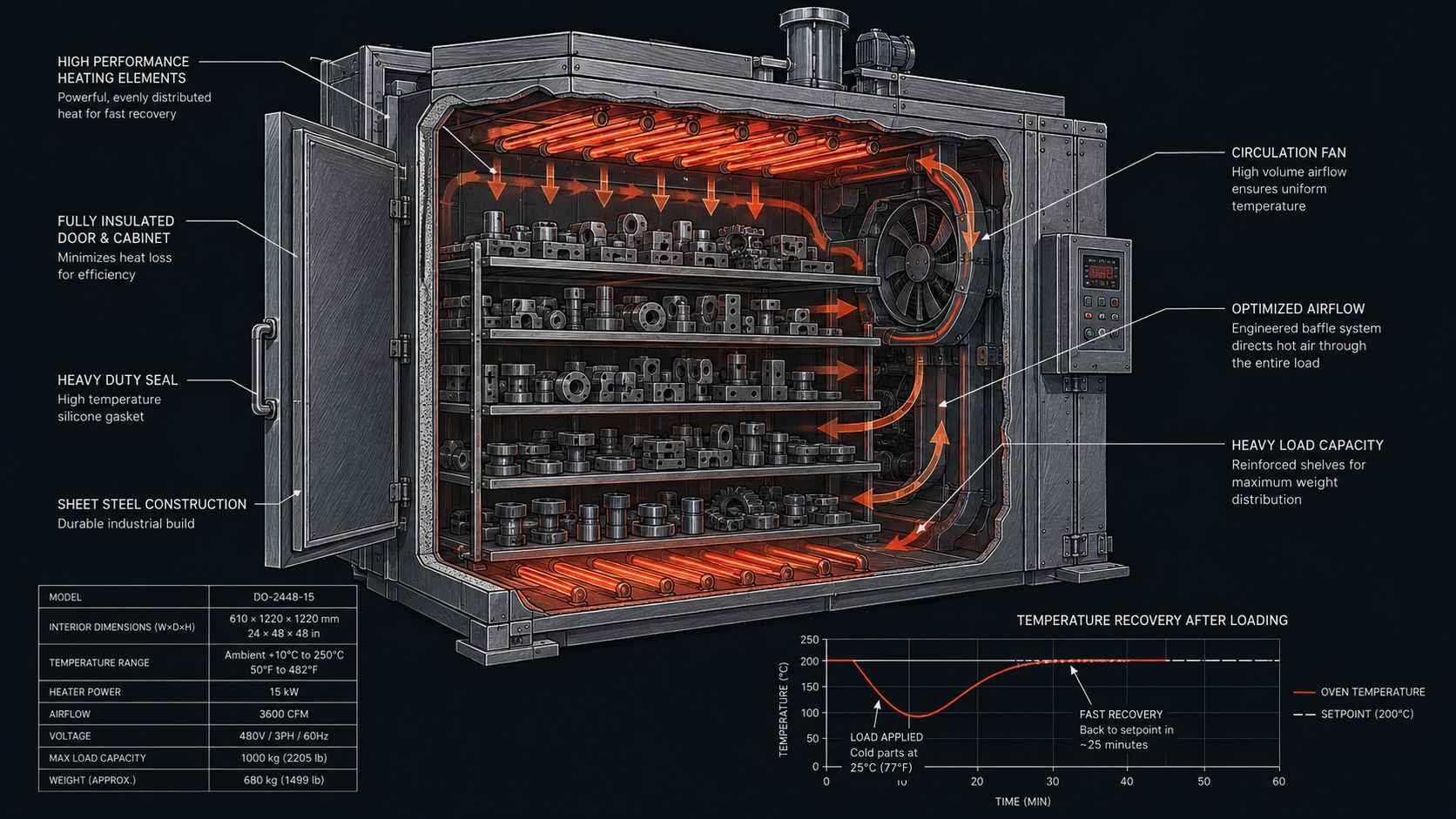

На производстве почти всегда нужна принудительная конвекция. Когда полки забиты деталями, естественное движение воздуха не пробивается между ними, и нижние ряды сохнут иначе, чем верхние. Вентилятор гонит воздух через всю загрузку, выравнивая температуру и ускоряя цикл. Для крупных камер иногда ставят несколько зон обдува, чтобы поток доставал до дальних углов. Естественную конвекцию оставляют для лёгких, редких загрузок, где разброс не критичен.
Просадка при загрузке — главный скрытый фактор
В паспорте пишут время выхода на режим для пустой камеры. На деле вы грузите холодный металл, и реальное время больше. Если мощности впритык, каждый цикл растягивается, а под конец смены шкаф не успевает восстановиться между партиями. Запас мощности под массу загрузки важнее красивой цифры максимума.
Материал камеры и режим работы
Под влажные пробы, пар и агрессивную среду берут нержавеющую камеру. Под сухую сушку деталей перед покраской хватает окрашенной стали. Если шкаф работает в две-три смены без остановки, к ТЭН и электрике предъявляют повышенные требования по ресурсу: постоянный режим у верхней границы температуры быстрее вырабатывает нагреватели, чем редкие включения. Это закладывают в подбор оболочки и мощности ТЭН заранее.
| Параметр | От чего считают | Риск ошибки |
|---|---|---|
| Объём камеры | Габариты и число деталей за заход | Сушка в несколько заходов |
| Мощность нагрева | Масса холодного металла | Долгий выход на режим |
| Конвекция | Плотность загрузки | Неровная сушка по полкам |
| Материал камеры | Влажность и агрессивность среды | Коррозия камеры |
| Ресурс ТЭН | Сменность и рабочая температура | Частая замена нагревателей |
Порядок подбора по шагам
Загрузка за заход
Считают габариты и количество деталей за один цикл, добавляют зазоры для обдува. Отсюда — полезный объём камеры.
Масса и мощность
По массе холодного металла за заход считают мощность нагрева с запасом на просадку, чтобы шкаф быстро возвращал режим.
Конвекция и ресурс
Под плотную серию — принудительная конвекция и разводка ТЭН под ровное поле; под сменную работу — ТЭН с запасом ресурса.
Что уточнить перед заказом
- Реальная загрузка за смену. Не «в среднем», а пиковая — под неё считают объём и мощность.
- Масса металла за заход. Определяет мощность и запас на просадку температуры.
- Плотность загрузки. Плотные полки требуют принудительной конвекции и продуманного обдува.
- Сменность работы. Круглосуточный режим ужесточает требования к ресурсу ТЭН.
- Рабочая температура. Под задачу с небольшим запасом, без переплаты за лишний максимум.
Как понять, хватит ли мощности под мою загрузку?
Отталкиваются от массы и теплоёмкости металла, который надо вывести на режим за приемлемое время, плюс теплопотери камеры и запас на просадку при загрузке холодного металла. Если считать мощность только по объёму камеры и не учитывать массу загрузки, шкаф на бумаге подходит, а на деле долго набирает режим под реальной партией.
Когда поток деталей нестандартный или крупный, серийная камера часто не попадает в задачу. Тогда шкаф считают под ваш цикл: объём под загрузку за заход, мощность под массу металла и разводку ТЭН под ровное поле по всем полкам.
Нужен шкаф под ваш поток деталей?
Посчитаем объём под загрузку за заход и мощность ТЭН под массу металла с запасом на просадку, чтобы шкаф не тормозил смену.
Частые вопросы
Как выбрать промышленный сушильный шкаф?
Отталкивайтесь от загрузки за заход: считайте объём под габариты и количество деталей, мощность нагрева под массу холодного металла, конвекцию под плотность загрузки. Верхний предел температуры берут под задачу, без переплаты за лишний максимум.
Какая мощность нужна промышленному шкафу?
Столько, чтобы вывести на режим массу холодной загрузки за приемлемое время и быстро восстанавливать температуру после каждой просадки при открытии дверцы. Мощность считают от массы металла и теплопотерь камеры, а не только от её объёма.
Нужна ли промышленному шкафу принудительная конвекция?
Почти всегда да. При плотной загрузке естественное движение воздуха не пробивается между деталями, и полки сохнут неравномерно. Вентилятор гонит поток через всю загрузку, выравнивая температуру и сокращая цикл.
Какой объём камеры взять с запасом?
Небольшой запас над реальной загрузкой за заход. Слишком большая камера дольше греется, больше потребляет и хуже держит поле при частичной загрузке. Если поток вырастет, выгоднее посчитать под будущий объём заранее, чем брать заведомо огромный шкаф.
