Хороший шкаф с ровным полем можно испортить неправильной раскладкой. Если забить полки вплотную, поставить противни без зазоров или насыпать пробу толстым слоем, воздух перестаёт проходить между образцами, и центр загрузки сохнет в разы дольше краёв. Равномерность сушки — это не только про железо, но и про то, как именно вы разложили загрузку по камере.
Коротко
Равномерность зависит от того, свободно ли воздух проходит между образцами. Правила простые: оставлять зазоры между образцами и стенками, не перекрывать поток сплошными противнями, сушить тонким слоем, не забивать камеру больше чем на две трети объёма и не ставить образцы вплотную к датчику и вентилятору. Тогда все образцы получают одинаковый обдув и сохнут за одно время.
Почему центр загрузки отстаёт
В шкафу с принудительной конвекцией сушку делает не сама температура, а движущийся горячий воздух: он подходит к образцу, отдаёт тепло, забирает влагу и уносит её к вытяжке. Если образцы стоят плотно, воздух обтекает загрузку снаружи и не проходит внутрь. Края получают полный обдув и сохнут быстро, а центр варится в застойном влажном воздухе. Отсюда классическая картина: снаружи всё сухое, внутри — сырое, хотя шкаф исправен.
Почему края сохнут быстрее середины?
Потому что к краям загрузки воздух подходит свободно, а внутрь плотно составленных образцов не проникает. Сушку делает обдув, а не просто нагрев, поэтому там, где воздух застаивается, влага уходит медленно. Лечится это зазорами: между образцами, между образцами и стенками, между полками. Как только воздух получает проход внутрь загрузки, разница между краем и центром пропадает.
Зазоры и толщина слоя
Между образцами и между образцами и стенками камеры оставляют зазоры, чтобы поток проходил насквозь, а не только снаружи. Сыпучие и мелкие пробы сушат тонким ровным слоем: чем толще слой, тем дольше влага выходит из нижних слоёв, и тем сильнее разница по массе внутри одной навески. Тонкий слой на большей площади всегда сохнет быстрее и ровнее, чем та же масса горкой.
| Ошибка | Результат | Решение |
|---|---|---|
| Образцы вплотную | Центр недосыхает | Зазоры между образцами |
| Толстый слой пробы | Низ сырой | Тонкий ровный слой |
| Сплошные противни | Поток перекрыт | Решётки или зазоры |
| Камера забита | Поле рвано | Загрузка до двух третей |
Противни, решётки и полки
Сплошной противень на всю полку работает как перегородка: он делит камеру на этажи и перекрывает вертикальный поток. Под сушку лучше решётчатые полки и перфорированные поддоны — воздух проходит и снизу, и сверху. Если противень сплошной нужен по технологии, оставляют зазоры по краям полки, чтобы поток обходил его и возвращался в оборот. Полки не нагружают до прогиба: прогнувшаяся полка меняет геометрию камеры и сбивает поле. По той же причине не ставят загрузку прямо на дно камеры над нагревом — нижний слой перегреется, а верхний останется сырым, и разница по высоте только вырастет.
Правило двух третей
Не забивайте камеру больше чем на две трети объёма. Оставшаяся треть — это пространство для циркуляции воздуха. Полностью набитый шкаф теряет равномерность даже при исправном вентиляторе: потоку просто негде пройти между образцами.

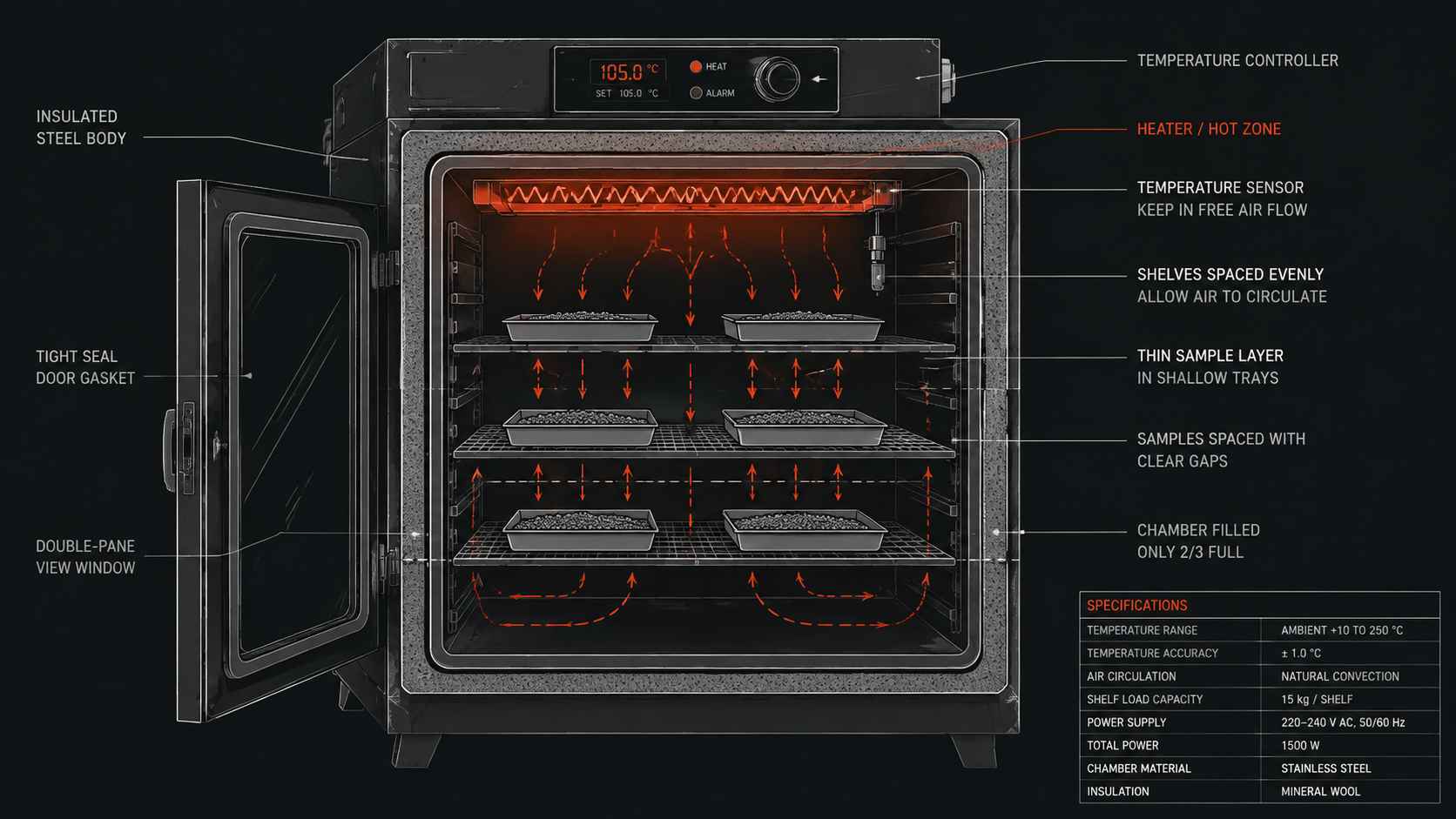

Порядок раскладки
-
Оцените поток
Найдите, откуда вентилятор подаёт воздух и куда он уходит. Образцы располагают так, чтобы поток проходил между ними, а не упирался в стенку загрузки.
-
Разложите с зазорами
Между образцами, стенками и полками оставляют промежутки. Сыпучее — тонким слоем на решётке или в неглубоких поддонах.
-
Не перекрывайте датчик
Датчик должен оставаться в свободном потоке. Если его загородить образцами, регулятор увидит не ту температуру, и режим поплывёт.
Что проверить перед стартом
- Зазоры есть. Между образцами, стенками и полками воздух проходит свободно.
- Слой тонкий. Сыпучее и мелкое разложено ровно, без горок.
- Поток не перекрыт. Вместо сплошных противней решётки или зазоры по краям.
- Загрузка до двух третей. Осталось место для циркуляции воздуха.
- Датчик и вентилятор свободны. Образцы не прислонены к ним вплотную.
Можно ли сушить разные материалы в одной загрузке?
Можно, если им подходит один режим по температуре и они не выделяют пары, вредные друг для друга. Но время сушки у разных материалов разное, поэтому контролируют по самому медленному или достают готовое раньше. Смешивать материалы с сильно разной требуемой температурой в одном заходе не стоит — часть недосохнет, часть перегреется.
Если равномерности не хватает даже при правильной раскладке, дело уже в поле самой камеры: слабой циркуляции или неудачной разводке нагрева. Тогда камеру и нагрев считают под задачу — объём под загрузку и ТЭН, разведённый так, чтобы поток ровно омывал все полки при вашей типовой закладке.
Загрузка сохнет неравномерно даже при правильной раскладке?
Посчитаем камеру и разводку ТЭН под вашу типовую загрузку, чтобы поток ровно омывал все полки и центр не отставал от краёв.
Частые вопросы
Почему в сушильном шкафу образцы сохнут неравномерно?
Чаще всего из-за плотной раскладки: воздух обтекает загрузку снаружи и не проходит внутрь, поэтому края сохнут быстрее центра. Реже причина в самом поле камеры — слабой циркуляции или неудачном нагреве. Сначала проверяют зазоры и толщину слоя, и только если это не помогает, смотрят на равномерность поля.
Насколько плотно можно загружать камеру?
Не более чем на две трети объёма. Оставшаяся треть нужна для циркуляции воздуха. Полностью забитый шкаф теряет равномерность даже при исправном вентиляторе, потому что потоку негде пройти между образцами. Лучше сделать два захода с зазорами, чем один плотный.
Каким слоем сушить сыпучие пробы?
Тонким ровным слоем на большей площади. Чем толще слой, тем дольше влага выходит из нижних слоёв и тем больше разброс по массе внутри навески. Для точного определения влажности это критично: горка сохнет неравномерно, и результат зависит от того, откуда взяли контрольную часть.
Можно ли ставить сплошные противни на все полки?
Нежелательно. Сплошной противень перекрывает вертикальный поток и делит камеру на плохо продуваемые этажи. Под сушку берут решётчатые полки и перфорированные поддоны, а если сплошной противень нужен по технологии — оставляют зазоры по краям полки для обхода потока.
