Вентилятор в конвекционном шкафу делает одну работу — гоняет воздух по камере, чтобы нагрев был равномерным по всему объёму, а не только у самого ТЭН. Как только он встаёт или крутится вяло, шкаф начинает греть пятнами: у нагревателя жарко, в дальнем углу недобор, а разброс по полкам вместо привычных 2–3 °C уходит за 10–15 °C.
Как понять, что дело именно в вентиляторе
Отказ мотора редко бывает внезапным и полным. Чаще он тянется: подшипник подсыхает, обмотка теряет момент, крыльчатка обрастает налётом — и симптомы копятся. Разберём, что видно снаружи, ещё до вскрытия шкафа.
- Неравномерный нагрев. Разброс по полкам растёт: у ТЭН перегрев, в дальней зоне недобор. Образцы на одной полке сохнут, на другой остаются сырыми.
- Посторонний шум или гул. Гудение без вращения — заклинил подшипник или сгорела обмотка. Дребезг и стрёкот — крыльчатка задевает кожух или разбит подшипник.
- Локальный перегрев зоны у ТЭН. Воздух не уносит тепло от нагревателя, оно копится в одной точке. Иногда видно по потемневшей краске или оплавленному кабелю рядом.
- Срабатывание защиты. Аварийный термостат отрубает шкаф, потому что без обдува ТЭН перегревает свою зону выше порога, хотя средняя температура камеры ещё в норме.
Отдельно проверьте очевидное, прежде чем считать мотор мёртвым: не забита ли крыльчатка пылью и налётом, свободно ли она вращается рукой на холодном обесточенном шкафу, не отошла ли клемма питания. Бывает, что вентилятор цел, а не крутится из-за окислившегося контакта или обрыва в цепи термостата, который его питает.
Сначала обесточить и остудить
Работать внутри горячей камеры с ТЭН под напряжением нельзя. Отключите шкаф автоматом, а не только кнопкой, и дайте камере остыть до комнатной. Металл полок и стенок держит температуру дольше воздуха, а ТЭН может оставаться горячим ещё долго после выключения. Спешка тут оборачивается ожогом и коротким замыканием при отсоединении мокрых от конденсата клемм.
Порядок разборки и снятия крыльчатки

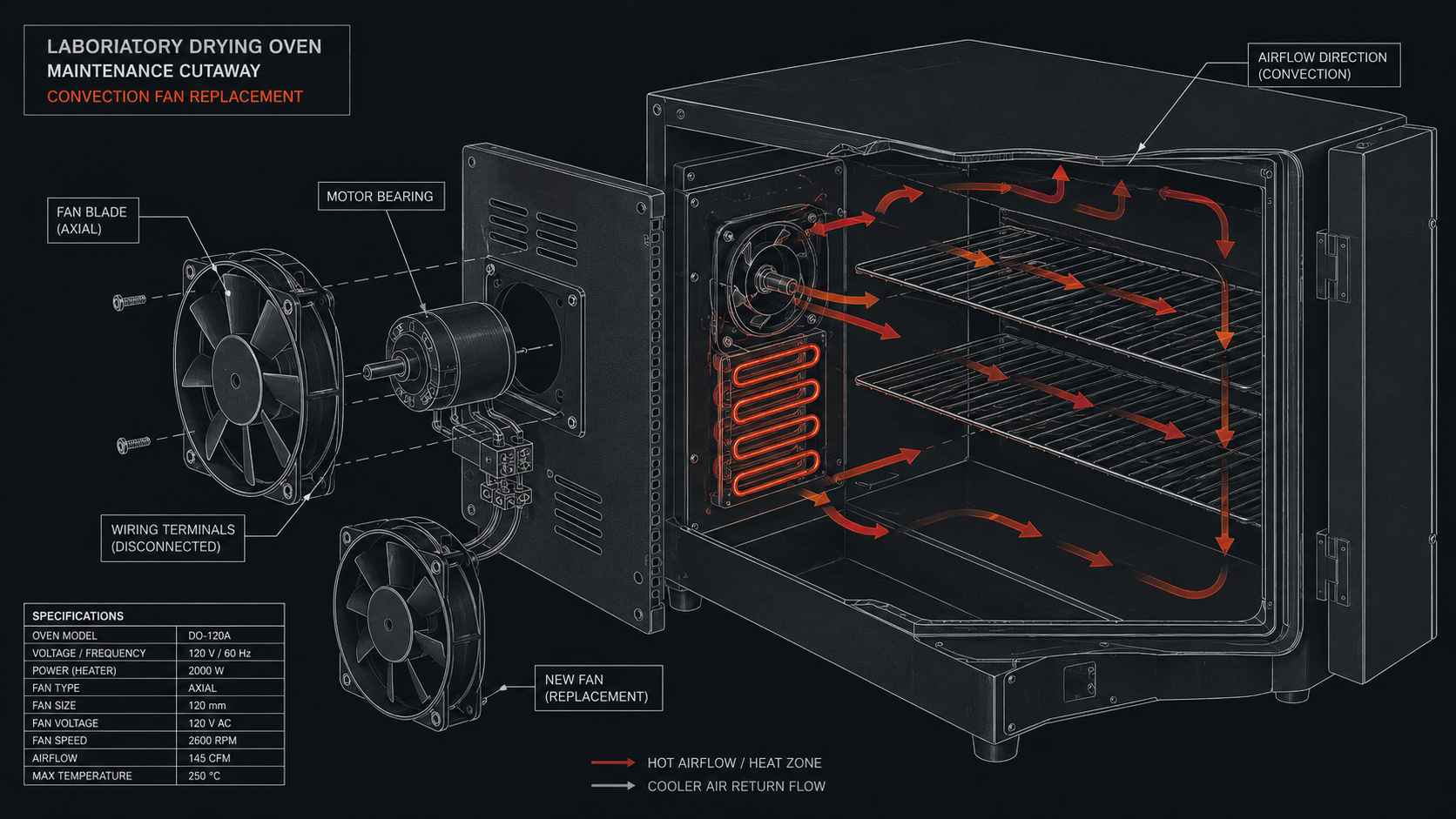

Мотор обдува у большинства шкафов стоит сзади, за задней панелью или защитным кожухом внутри камеры. Крыльчатка сидит на валу двигателя и гонит воздух через отражатель по кругу. Последовательность одинакова почти для всех конвекционных моделей.
Снять заднюю панель или внутренний кожух
Открутите винты по периметру. У некоторых моделей крыльчатка закрыта отдельным дефлектором внутри камеры — его снимают первым, чтобы добраться до гайки на валу.
Пометить и отсоединить клеммы
Сфотографируйте или подпишите провода до отключения. У однофазного мотора их обычно три-четыре плюс конденсатор, перепутать фазу с рабочей обмоткой легко, а последствие — обратное вращение или сгоревшая обмотка при первом пуске.
Снять крыльчатку с вала
Тут кроется подвох. Гайка крепления крыльчатки часто имеет левую резьбу — чтобы при вращении она сама не откручивалась, а затягивалась. Крутить её надо в сторону, обратную привычной. Либо крыльчатка держится стопорным винтом сбоку ступицы — его ослабляют шестигранником, и крыльчатка сходит с вала. Не бейте по ней молотком: погнёте лопасти, и обдув станет неравномерным даже с новым мотором.
Демонтировать мотор
Открутите крепёж двигателя к посадочной площадке, запомнив ориентацию и глубину посадки. Вал должен выходить в камеру ровно на прежнюю длину, иначе крыльчатка встанет со смещением и будет задевать кожух.
Почему гайка на крыльчатке не откручивается в привычную сторону?
Скорее всего, у неё левая резьба, и это сделано намеренно. Вал вращается в одну сторону, и обычная правая гайка при работе понемногу отворачивалась бы силой инерции крыльчатки — со временем она бы слетела прямо во время сушки. Левую резьбу подобрали так, чтобы вращение вала, наоборот, подтягивало гайку, а не ослабляло. Поэтому откручивать её нужно в сторону, противоположную привычной: то есть по часовой стрелке, если смотреть со стороны крыльчатки. Прежде чем прикладывать силу и думать, что резьба закисла, попробуйте крутить в обе стороны с небольшим усилием и прислушайтесь, какая идёт легче. Второй вариант крепления — вообще без гайки, на стопорном винте сбоку ступицы: тогда никакой резьбы на торце вала нет, надо просто ослабить винт шестигранником. Если приложить грубую силу не в ту сторону, можно сорвать резьбу на валу или погнуть лопасти — а гнутая крыльчатка сведёт на нет весь смысл замены, потому что обдув снова станет неровным.
Как подобрать мотор на замену
Главная ошибка при замене — купить обычный вентилятор по посадочному размеру и мощности, не глядя на температуру. Бытовой мотор со стандартной смазкой в камере, где 120–200 °C, живёт недолго: смазка в подшипниках вытекает и выгорает, подшипник сохнет, и через несколько циклов мотор клинит или начинает гудеть. Нужен именно высокотемпературный двигатель с термостойкой смазкой, рассчитанный на работу в горячей среде. По остальным параметрам сверяются со снятым мотором.
| Параметр | Как определить | Чем грозит ошибка |
|---|---|---|
| Рабочая температура | По максимальной температуре камеры плюс запас; нужен высокотемпературный мотор | Бытовой сгорит: смазка вытечет, подшипник заклинит |
| Направление вращения | По стрелке на старом моторе или по форме крыльчатки | Обратный поток — обдув против отражателя, поле не выравнивается |
| Тип вентилятора | Осевой или центробежный — как в снятой сборке | Другой тип не создаст нужный напор и расход воздуха |
| Посадочный размер | Диаметр вала, межцентровое расстояние крепежа, фланец | Не встанет на место либо крыльчатка сместится и заденет кожух |
| Питание и конденсатор | 220 В однофазный или 380 В; для однофазного — пусковой конденсатор | Не запустится, будет гудеть без вращения или крутиться слабо |
Направление вращения — параметр, который забывают чаще всего. Крыльчатка и отражатель рассчитаны на конкретную сторону: воздух должен идти по спроектированному контуру мимо ТЭН и обратно в камеру. Если мотор крутится в другую сторону, поток разворачивается, напор падает, и поле не выравнивается — симптомы остаются те же, что были с неисправным вентилятором. Направление ищут по стрелке на корпусе старого двигателя, а у однофазного его иногда меняют перекоммутацией обмоток или конденсатора.
Для однофазного мотора проверьте пусковой конденсатор
Однофазный асинхронный двигатель без исправного пускового конденсатора не создаёт вращающего момента: он либо не стартует и гудит, либо крутится очень слабо и в произвольную сторону. Конденсатор со временем теряет ёмкость — и это частая причина, когда мотор при замене «не тянет». Если ставите новый двигатель, проверьте и конденсатор: его номинал должен совпадать с указанным на моторе. Иногда достаточно заменить один конденсатор, а сам мотор ещё живой — но это выясняется только измерением ёмкости, на глаз вздутый корпус виден не всегда.
Мотор гудит, но не крутится — обязательно ли менять двигатель?
Не всегда. У однофазного мотора такое поведение часто означает севший пусковой конденсатор, а не мёртвую обмотку: без исправного конденсатора двигатель не создаёт стартового момента и только гудит. Замена конденсатора того же номинала иногда возвращает мотор к жизни. Вторая причина гудения без вращения — заклинивший подшипник от высохшей смазки; тут уже нужен новый высокотемпературный мотор. Проверьте оба варианта прежде, чем покупать двигатель: конденсатор дешевле и меняется за минуты. Проверяется он мультиметром с функцией измерения ёмкости — сравниваете измеренное значение с номиналом, отпечатанным на корпусе конденсатора, и если реальная ёмкость заметно ниже, деталь под замену. Обмотку мотора при этом прозванивают на обрыв и на замыкание на корпус: если обмотка цела, а подшипник крутится от руки свободно, почти наверняка виноват именно конденсатор, и полноценная замена двигателя не понадобится.
Сборка и проверка
Собирают в обратном порядке: сажают крыльчатку на вал с прежней глубиной, затягивают гайку в правильную сторону или фиксируют стопорным винтом, подключают клеммы по своим меткам и ставят кожух с задней панелью. Перед тем как загружать образцы, шкаф гоняют вхолостую и проверяют главное — направление и наличие потока.
- Крыльчатка не задевает кожух. Проверните рукой перед пуском — должна крутиться свободно, без касаний и заеданий.
- Направление потока верное. Тонкая полоска бумаги у решётки покажет, куда идёт воздух — по спроектированному контуру, а не наоборот.
- Нет вибрации и лишнего шума. На холостом ходу мотор работает ровно; дребезг означает смещённую или задевающую крыльчатку.
- Поле выровнялось. После выхода на режим разброс по полкам вернулся к норме — контрольный термометр в дальней зоне это подтвердит.
Если после замены разброс по камере остался большим, а мотор при этом крутится ровно и в нужную сторону, ищите причину не в вентиляторе: перекрытые загрузкой каналы обдува, деформированный отражатель или подсевший ТЭН дают ту же неравномерность. Вентилятор — частая, но не единственная причина, по которой шкаф начинает греть пятнами.
