Самодельный шкаф чаще всего либо не выходит на режим, либо ТЭН в нём перегорает за пару месяцев. И то и другое — вопрос подбора нагревателя: мощность под объём и перепад температуры, оребрённая оболочка вместо гладкой, нержавейка против влаги и разумная удельная нагрузка на поверхность. Разберём по порядку, что считать и на что смотреть.
Сначала мощность, потом всё остальное
Первое, что определяет выбор ТЭН, — сколько тепла камере нужно отдавать в единицу времени. Мощность зависит от двух вещей: объёма камеры и перепада между рабочей температурой внутри и температурой в помещении (ΔT). Чем больше объём и чем выше нужная температура, тем больше ватт. Плюс к этому — потери через стенки: плохо утеплённый шкаф съедает тепло, и мощность приходится закладывать с запасом.
Грубый ориентир для утеплённой камеры бытового масштаба — 3–5 Вт на литр объёма при ΔT около 80–100 °C. Для шкафа на 100 литров, который должен держать 120 °C в комнате с +20 °C, это 400–600 Вт по установившемуся режиму плюс запас 30–40 % на разогрев и на просадку сети. Тонкие стенки без утеплителя удваивают потребность: там уже считают 8–10 Вт на литр, и всё равно шкаф будет вяло держать температуру.
| Объём камеры | Мощность на разогрев | Питание | Комментарий |
|---|---|---|---|
| до 50 л | 0,4–0,8 кВт | 220 В | Одного ТЭН U-образного хватает |
| 50–150 л | 0,8–2 кВт | 220 В | Рабочий диапазон для самоделок |
| 150–400 л | 2–4 кВт | 220/380 В | Два-три ТЭН, лучше разнести по камере |
| от 400 л | 4 кВт и выше | 380 В | Три фазы, распределённый нагрев |
Цифры в таблице — стартовая точка, а не готовый ответ. Реальная мощность зависит от толщины и качества утеплителя, плотности двери, вентиляции и того, кладёте ли вы в камеру холодную загрузку, которую тоже надо прогреть. Считайте по объёму и ΔT, а потом добавляйте запас — недобор мощности лечится только заменой ТЭН, а небольшой избыток регулятор просто отсечёт по уставке.
Мощнее — значит быстрее выйдет на режим, но не перегреет ли?
Более мощный ТЭН действительно разгоняет камеру быстрее, и сам по себе перегрева он не вызывает — за температуру отвечает терморегулятор, который отключает нагрев по уставке. Проблема мощнее ТЭН в другом: чем больше ватт снимается с той же поверхности оболочки, тем выше удельная поверхностная нагрузка и тем горячее сама трубка. При грубом гистерезисе регулятора и без обдува мощный ТЭН даёт большие забросы температуры — камера проскакивает уставку на разгоне, а оболочка местами перегревается. Поэтому мощность закладывают с запасом 30–40 %, но не вдвое: избыток лучше реализовать через несколько ТЭН меньшей мощности, распределённых по камере, чем одним раскалённым нагревателем. Тогда и на режим выходит быстро, и поверхностная нагрузка остаётся умеренной, и температурное поле ровнее.

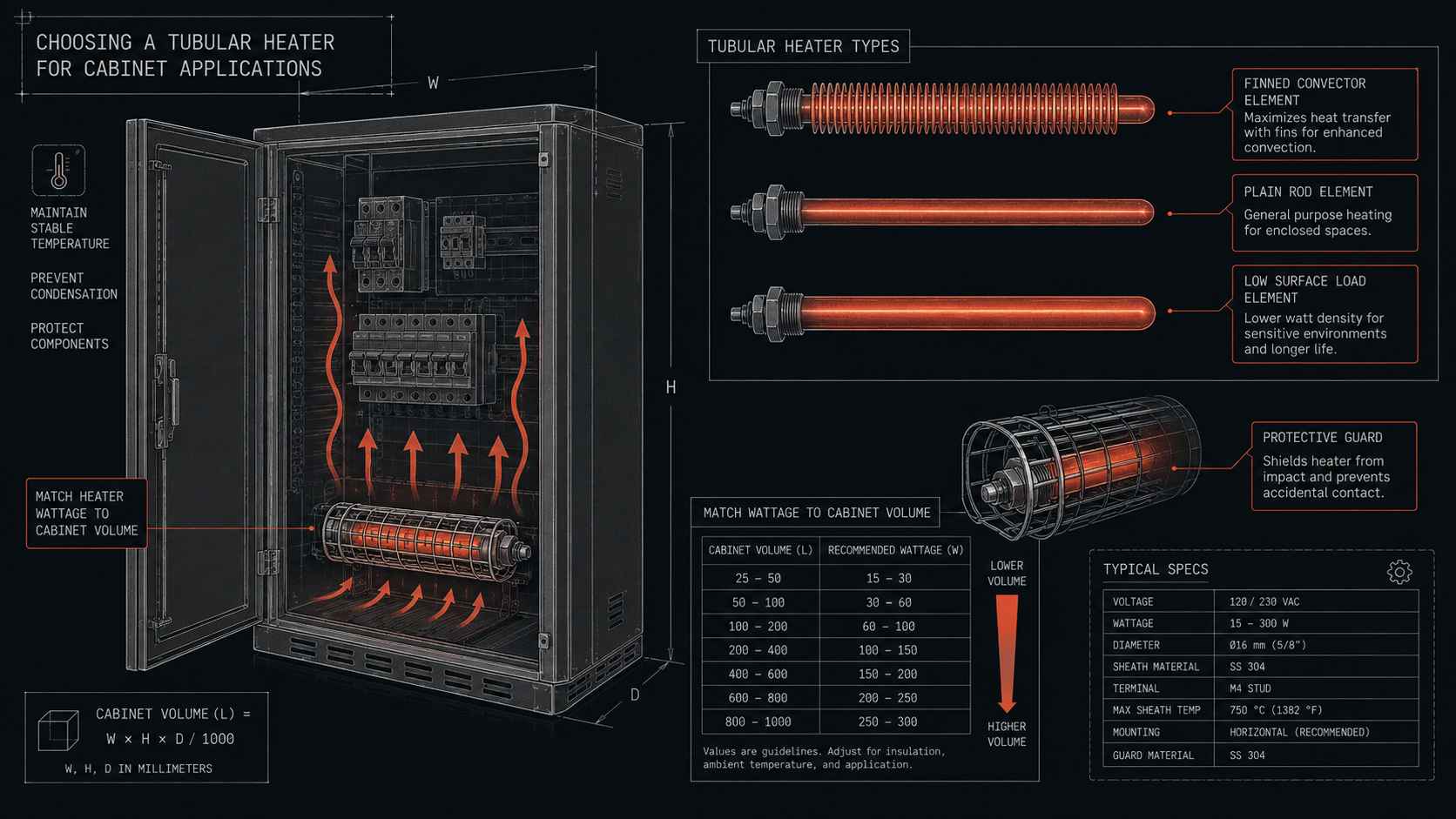

Форма оболочки: почему оребрённый ТЭН выигрывает
Гладкий ТЭН отдаёт тепло только своей поверхностью — площадь у неё небольшая, поэтому чтобы снять с трубки заданную мощность, она вынуждена сильно разогреваться. В воздушной среде это особенно заметно: воздух — плохой теплоноситель, забирает тепло медленно, и гладкая трубка раскаляется, тогда как воздух вокруг прогревается вяло.
Оребрённый (ребристый) ТЭН решает это увеличением площади теплоотдачи. Насаженные на трубку рёбра в несколько раз увеличивают контакт с воздухом, поэтому при той же мощности оболочка греется слабее, а воздух в камере набирает температуру быстрее и равномернее. Для сушильного шкафа, где греется именно воздух, это правильный выбор. По геометрии для воздушной камеры удобен U-образный ТЭН: он компактно укладывается вдоль стенки или дна, оба вывода выходят с одной стороны, и его проще закрепить и подключить, чем прямой стержень через всю камеру.
Оребрённый U-образный — практичный вариант для воздуха
Сочетание оребрения и U-образной формы даёт две вещи сразу: развитую поверхность теплоотдачи и удобный монтаж с выводами на одну сторону. Оболочка при этом работает при более низкой температуре, чем гладкий ТЭН той же мощности, а значит служит дольше. Единственное, о чём стоит помнить, — рёбра собирают пыль и налёт, поэтому в камере, где сушат пылящие материалы, их периодически чистят, иначе слой грязи ухудшает теплоотдачу и трубка снова начинает перегреваться.
Материал оболочки и напряжение
Сушильный шкаф — почти всегда влажная среда: из загрузки выходит вода, на разогреве и остывании возможен конденсат. Углеродистая сталь в таких условиях ржавеет, ржавчина разъедает оболочку, и ТЭН перегорает по месту коррозии. Для влажной камеры берут нержавеющую оболочку — она держит и влагу, и умеренную агрессивность паров. Углеродистую сталь оставляют для сухого нагрева воздуха без конденсата, но для сушилки это не тот случай.
По питанию выбор между 220 и 380 В определяется мощностью. До 2–3 кВт спокойно живут на одной фазе 220 В — это большинство самоделок. Когда мощность растёт, ток на одной фазе становится большим (3 кВт на 220 В — это около 14 А), провод и автомат нужны толще, а сеть в частном доме может просаживаться. Тогда переходят на 380 В и распределяют нагрузку по трём фазам: ток на каждой фазе меньше, проводка легче, забросов напряжения меньше. Для трёхфазного подключения удобны блоки из трёх ТЭН, собранные звездой или треугольником.
Посчитайте мощность
Объём × 3–5 Вт/л для утеплённой камеры при ΔT 80–100 °C, плюс запас 30–40 %. Плохое утепление — считайте по 8–10 Вт/л.
Выберите форму
Оребрённый U-образный ТЭН для воздуха: развитая поверхность, слабее греет оболочку, удобный монтаж.
Материал под среду
Нержавейка для влажной сушильной камеры. Углеродистую сталь — только для сухого нагрева.
Напряжение по мощности
До 2–3 кВт — 220 В одной фазой. Больше — 380 В с распределением по трём фазам.
Проверьте удельную нагрузку
Мощность делите на площадь поверхности оболочки: для воздуха держите её умеренной, иначе трубка перегревается.
Удельная поверхностная нагрузка — то, о чём забывают
Это главная причина, по которой самодельные ТЭН горят раньше срока. Удельная поверхностная нагрузка — это мощность, снимаемая с единицы площади оболочки, в ваттах на квадратный сантиметр. Взяли короткий ТЭН большой мощности — с маленькой поверхности приходится снимать много ватт, оболочка раскаляется, внутренняя изоляция (наполнитель) деградирует от перегрева, и нить перегорает. Взяли ТЭН той же мощности, но длиннее и с оребрением — та же мощность распределяется по большей площади, оболочка греется умеренно, ресурс растёт.
Для нагрева воздуха удельную нагрузку держат заметно ниже, чем для нагрева воды или масла: воздух хуже отводит тепло, поэтому при той же нагрузке в воздухе трубка нагреется сильнее, чем в жидкости. Практически это значит: не берите короткий мощный стержень, берите нагреватель подлиннее, с рёбрами, и обязательно обеспечьте обдув — движущийся воздух снимает тепло с оболочки в разы эффективнее неподвижного.
Без обдува и защиты от перегрева ТЭН сгорит
Два условия, без которых даже правильно подобранный ТЭН долго не проживёт. Первое — принудительный обдув вентилятором: он снимает тепло с оболочки и разгоняет его по камере, не давая трубке локально раскаляться и выравнивая температурное поле. В шкафу без вентилятора воздух у ТЭН перегрет, а по углам холодно, и оболочка работает на пределе. Второе — независимая аварийная защита от перегрева: отдельный термостат или термопредохранитель, который обесточит нагрев, если основной регулятор залипнет или откажет. Без неё единственная поломка регулятора превращает шкаф в источник пожара. Эти две вещи не опция, а часть работоспособной схемы.
Где ставить ТЭН в камере
Расположение решает, будет ли шкаф греть ровно. Тёплый воздух поднимается вверх, поэтому нагреватель ставят внизу камеры или по боковым стенкам в нижней части — так возникает естественная конвекция: горячий воздух идёт вверх, отдаёт тепло загрузке, остывает и опускается обратно к ТЭН. Если поставить ТЭН наверху, низ камеры останется холодным, а верх перегретым.
Вентилятор ставят так, чтобы он прогонял воздух через зону ТЭН и разносил его по полкам. Частая рабочая схема — ТЭН внизу или сзади за перегородкой, вентилятор гонит воздух через эту зону и раздаёт по камере через отверстия. Датчик регулятора при этом размещают не у самого ТЭН и не у стенки, а в рабочей зоне, где стоит загрузка, — иначе регулятор будет мерить не ту температуру, которая нужна образцам.
- Мощность с запасом. Объём × 3–5 Вт/л плюс 30–40 %, при плохом утеплении — больше.
- Оребрённая нержавеющая оболочка. Развитая поверхность и стойкость к влаге.
- Умеренная удельная нагрузка. Длиннее и с рёбрами лучше, чем короткий раскалённый стержень.
- Обдув обязателен. Вентилятор снимает тепло с оболочки и выравнивает поле.
- Аварийная защита от перегрева. Независимый термостат на случай отказа регулятора.
- ТЭН внизу или по бокам. Датчик — в рабочей зоне, не у нагревателя.
Можно ли поставить в самодельный шкаф обычный ТЭН от бойлера или чайника?
Технически он будет греть, но для сушильного шкафа это плохой выбор по нескольким причинам. ТЭН от бойлера рассчитан на нагрев воды, где вода интенсивно отводит тепло с оболочки, поэтому у него высокая удельная поверхностная нагрузка. В воздухе, который отводит тепло гораздо хуже, тот же ТЭН перегреется: оболочка раскалится, внутренний наполнитель деградирует, и трубка перегорит быстрее расчётного. Форма тоже неудачная — водяные ТЭН обычно гладкие и компактные, без оребрения, а значит греют воздух неэффективно и раскаляются сильнее оребрённых. Плюс, если ТЭН от бытового прибора имеет углеродистую или тонкую оболочку, во влажной сушильной камере он начнёт корродировать. Если под рукой только такой ТЭН, снизьте его нагрузку: берите с большим запасом по длине, обязательно организуйте сильный обдув и не гоняйте на полной мощности. Но правильнее подобрать воздушный оребрённый ТЭН под ваш объём и ΔT — это дешевле, чем регулярно менять сгоревшие бойлерные трубки.
Нужен ТЭН под самодельный или готовый сушильный шкаф?
Подберём мощность под ваш объём и перепад температуры, форму оболочки под воздух и материал под влажную среду. Изготовим ТЭН по чертежу или образцу под конкретную камеру.
Частые вопросы
Как рассчитать мощность ТЭН для сушильного шкафа своими руками?
Отталкивайтесь от объёма камеры и перепада температуры. Для утеплённой камеры при ΔT около 80–100 °C берут 3–5 Вт на литр и добавляют запас 30–40 % на разогрев и просадку сети. Для шкафа на 100 литров это примерно 400–600 Вт по установившемуся режиму. Плохое утепление удваивает потребность — там считают 8–10 Вт на литр. Недобор мощности лечится только заменой ТЭН, поэтому запас закладывают сразу.
Почему оребрённый ТЭН лучше гладкого для воздуха?
У оребрённого ТЭН рёбра в несколько раз увеличивают площадь теплоотдачи. При той же мощности оболочка греется слабее, а воздух в камере набирает температуру быстрее и ровнее. Гладкая трубка вынуждена сильно раскаляться, чтобы снять ту же мощность с меньшей поверхности, поэтому она хуже греет воздух и сама живёт меньше. Для сушильного шкафа, где греется именно воздух, оребрённый вариант предпочтительнее.
Какую оболочку ТЭН брать во влажную сушильную камеру?
Нержавеющую. Сушильный шкаф почти всегда влажная среда: из загрузки выходит вода, а на разогреве и остывании возможен конденсат. Углеродистая сталь в этих условиях ржавеет, коррозия разъедает оболочку, и ТЭН перегорает по месту ржавчины. Углеродистую оболочку оставляют для сухого нагрева воздуха без конденсата, но для сушилки берут нержавейку.
Что будет, если удельная поверхностная нагрузка ТЭН слишком высокая?
Оболочка перегревается. Удельная нагрузка — это мощность, снимаемая с квадратного сантиметра поверхности. Если взять короткий мощный ТЭН, с маленькой площади придётся снимать много ватт, трубка раскалится, внутренний наполнитель деградирует, и нить перегорит раньше срока. Для воздуха нагрузку держат ниже, чем для воды, потому что воздух хуже отводит тепло. Практически берут ТЭН подлиннее, с оребрением, и обеспечивают обдув.
