Открываете шкаф на объекте — внутри капли на стенках, роса на плате, разъёмы в налёте. Первая мысль: где-то течёт. Почти всегда это не так: вода не попала снаружи, а выпала из воздуха, который уже был внутри. Это конденсат, и борются с ним не герметизацией.
Откуда берётся вода в закрытом шкафу
В любом воздухе есть влага, и чем он теплее, тем больше её удерживает. Когда тёплый влажный воздух остывает до определённого порога, лишняя влага перестаёт держаться в газе и оседает каплями на самой холодной поверхности. Этот порог называется точкой росы.
Воздух +20 °C, влажность 80% → точка росы ≈ 16 °C
Любая стенка холоднее 16 °C начнёт запотевать
Вывод: дело не в количестве воды, а в разнице температур
Посчитать точку росы
Задай температуру воздуха внутри шкафа и влажность — покажу порог, ниже которого стенка начнёт потеть.
Любая поверхность холоднее точки росы запотевает. Обогрев держит стенку на пару градусов выше — конденсат не выпадает. Формула Магнуса, оценка порядка.
В уличном шкафу разница температур есть всегда: днём солнце и электроника греют воздух внутри, ночью корпус быстро остывает. Стенка становится холоднее точки росы — на ней выступает влага. Утром находите «протечку», которой не было.
Почему герметичный шкаф потеет сильнее
Логика «сделаю поплотнее» работает наоборот. Влага уже внутри: её принёс воздух при сборке, добавило каждое открывание двери. В наглухо закрытом шкафу ей некуда деться — она циклами конденсируется и испаряется. Чем плотнее шкаф, тем дольше вода взаперти.
Класс защиты IP не спасает от конденсата
Высокий IP по ГОСТ 14254-2015 защищает от воды снаружи — дождя, брызг, пыли. Против влаги, которая уже внутри и выпадает из собственного воздуха, класс защиты бессилен. Это две разные задачи.
Где конденсат вредит и как это выглядит
| Узел | Как проявляется | Чем грозит |
|---|---|---|
| Платы и контроллеры | Роса на элементах, зелёный налёт на дорожках | Утечки, ложные срабатывания, отказ |
| Клеммы и разъёмы | Окисление, потемнение контактов | Пропадающий контакт, нагрев, обрыв |
| Аккумуляторы | Влага на корпусе, коррозия выводов | Саморазряд, потеря ёмкости |
| Металл корпуса | Ржавые потёки изнутри | Коррозия, со временем сквозные точки |
Что реально работает

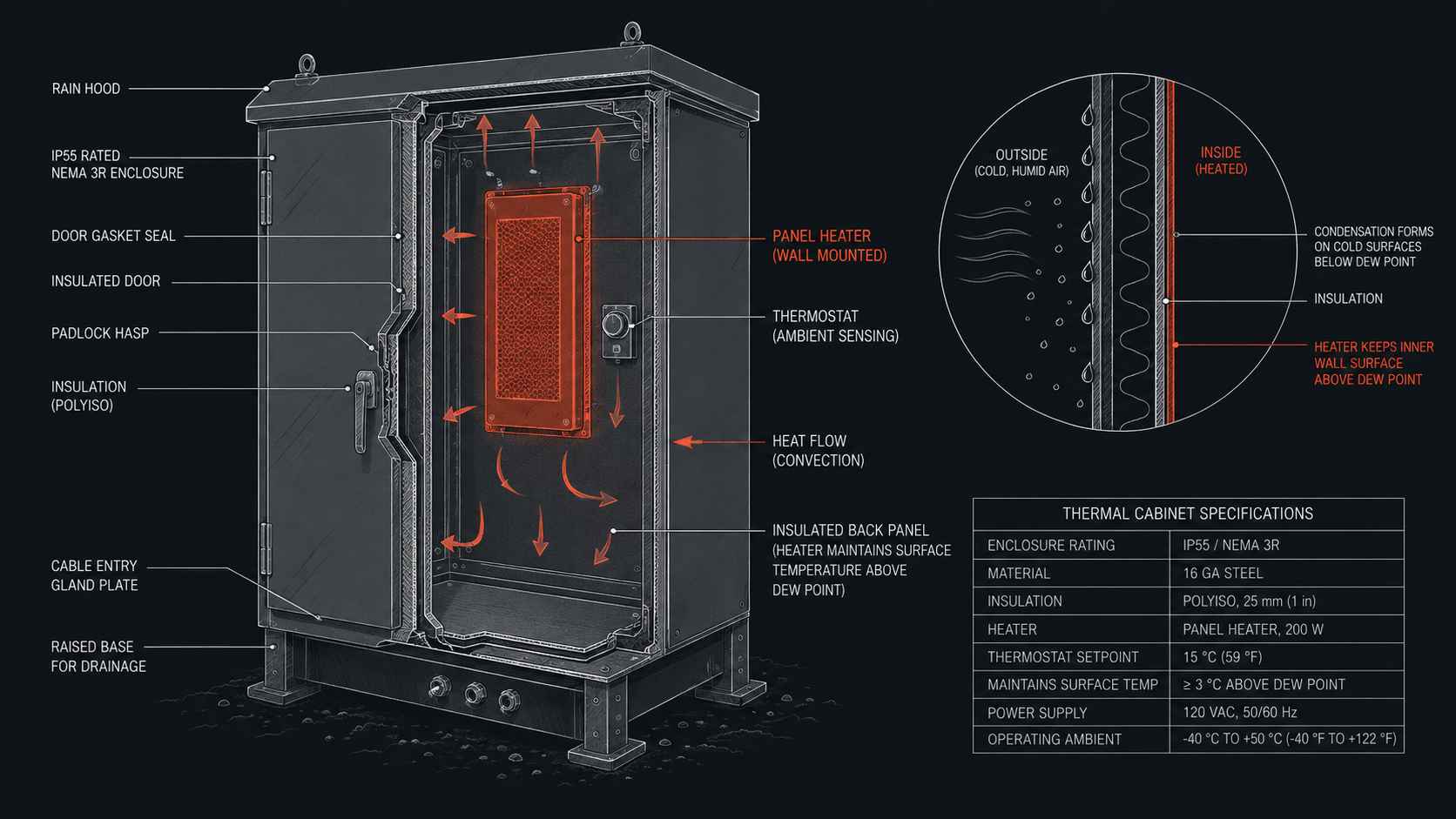

Причина — поверхности холоднее точки росы. Значит, нельзя давать им опускаться ниже порога и надо выпускать влажный воздух наружу. Три рабочих приёма.
- Обогрев. Небольшой ТЭН держит поверхности на несколько градусов выше уличных — точка росы не достигается, конденсат не выпадает. Часто хватает 30–60 Вт, чтобы разорвать цикл запотевания.
- Терморегулятор или гигростат. Обогрев работает не постоянно, а по датчику: выросла влажность — ТЭН подсушил, пришло в норму — выключился. Не жжёт лишнего и не перегревает начинку.
- Продуманная вентиляция. Контролируемый воздухообмен выводит влажный воздух наружу — не сквозная дыра, а вставки, которые пускают воздух, но держат класс защиты от пыли и брызг.
Обогрев + вентиляция, а не одно из двух
Только обогрев без выхода воздуха гоняет влагу по кругу. Только вентиляция без подогрева в мороз не спасает: стенки всё равно ниже точки росы.
Как мы закладываем это в шкаф
Бороться с конденсатом задним числом — клеить обогрев в готовый корпус — всегда компромисс. Проще заложить решение при изготовлении: мощность под объём и климат, терморегулятор, вентиляционные вставки. ТЭН мы делаем сами, под конкретный шкаф.
Шкаф на объекте потеет?
Опишите объём шкафа, регион и что внутри — подберём мощность обогрева и схему вентиляции, чтобы убрать конденсат.
Частые вопросы
Может ли конденсат появляться, если шкаф полностью герметичен?
Да, и часто именно в герметичном шкафу его больше. Влага уже внутри в виде пара и выпадает при остывании стенок. Герметизация не убирает её, а запирает.
Какой мощности нужен обогреватель против конденсата?
Зависит от объёма и климата. Для небольших боксов часто хватает 30–60 Вт, для крупных в сильные морозы больше. Мощность считают под конкретный шкаф.
Помогают ли пакетики с силикагелем?
Как временная мера — да, но силикагель быстро насыщается и требует замены или просушки. Для постоянно работающего уличного шкафа это не решение.
Нужен ли обогрев летом?
Иногда да. Конденсат выпадает от перепада температур, а не от мороза: тёплой влажной ночью стенки тоже могут оказаться ниже точки росы. Управляет этим терморегулятор, а не календарь.
Не перегреет ли обогреватель электронику внутри?
Нет, если мощность подобрана и стоит терморегулятор. Задача обогрева — держать пару градусов выше точки росы, а не топить шкаф. Перегрев бывает только при установке «на глаз».
