Сушильный шкаф — это по сути мощный ТЭН в металлическом корпусе. И когда его втыкают в первую попавшуюся розетку на общей линии с чайником и микроволновкой, возможны два исхода: либо выбивает автомат при каждом включении, либо линия тянет нагрузку на пределе и провод греется в стене. Оба варианта решаются одним — правильным подключением. Разберём, когда шкафу нужна отдельная линия со своим автоматом и как посчитать, что заложить.
Коротко
Шкафу мощностью примерно от 2 кВт и выше нужна отдельная линия и свой автомат: он тянет ток 9–16 А и более, а на общей розеточной группе делит его с другими приборами. Ток считают по мощности, сечение провода и номинал автомата подбирают под этот ток с запасом. Общая розетка подходит только маломощным настольным моделям.
Почему общая розетка — плохая идея
Бытовая розеточная линия обычно рассчитана на 16 А и питает сразу несколько точек. Сушильный шкаф с ТЭН на 2–3 кВт забирает существенную часть этого лимита сам по себе. Стоит включить в ту же группу ещё один мощный прибор — и суммарный ток превышает номинал автомата, защита срабатывает. Если же автомат подобран «с запасом» и не выбивает, хуже: провод на линии работает у предела и греется, а это уже риск для изоляции. Отдельная линия снимает обе проблемы — шкаф получает свой ток и свою защиту.
Ток в амперах равен мощности ТЭН в ваттах, делённой на напряжение 230 В. Для шкафа 2000 Вт: 2000 / 230 ≈ 8,7 А. Для 3000 Вт — уже около 13 А. Это ток только шкафа, без соседей по линии.
2 кВт ≈ 9 А, 3 кВт ≈ 13 А, 3,5 кВт ≈ 15 АС какой мощности точно нужна отдельная линия?
Ориентир — примерно от 2 кВт. Маломощный настольный шкаф на 0,5–1,5 кВт (ток до 6–7 А) чаще всего спокойно живёт в исправной розетке, если на линии нет других мощных потребителей. От 2 кВт и выше шкаф уже забирает заметную долю розеточной группы, и разумнее дать ему свою линию с отдельным автоматом — это и стабильнее, и безопаснее.

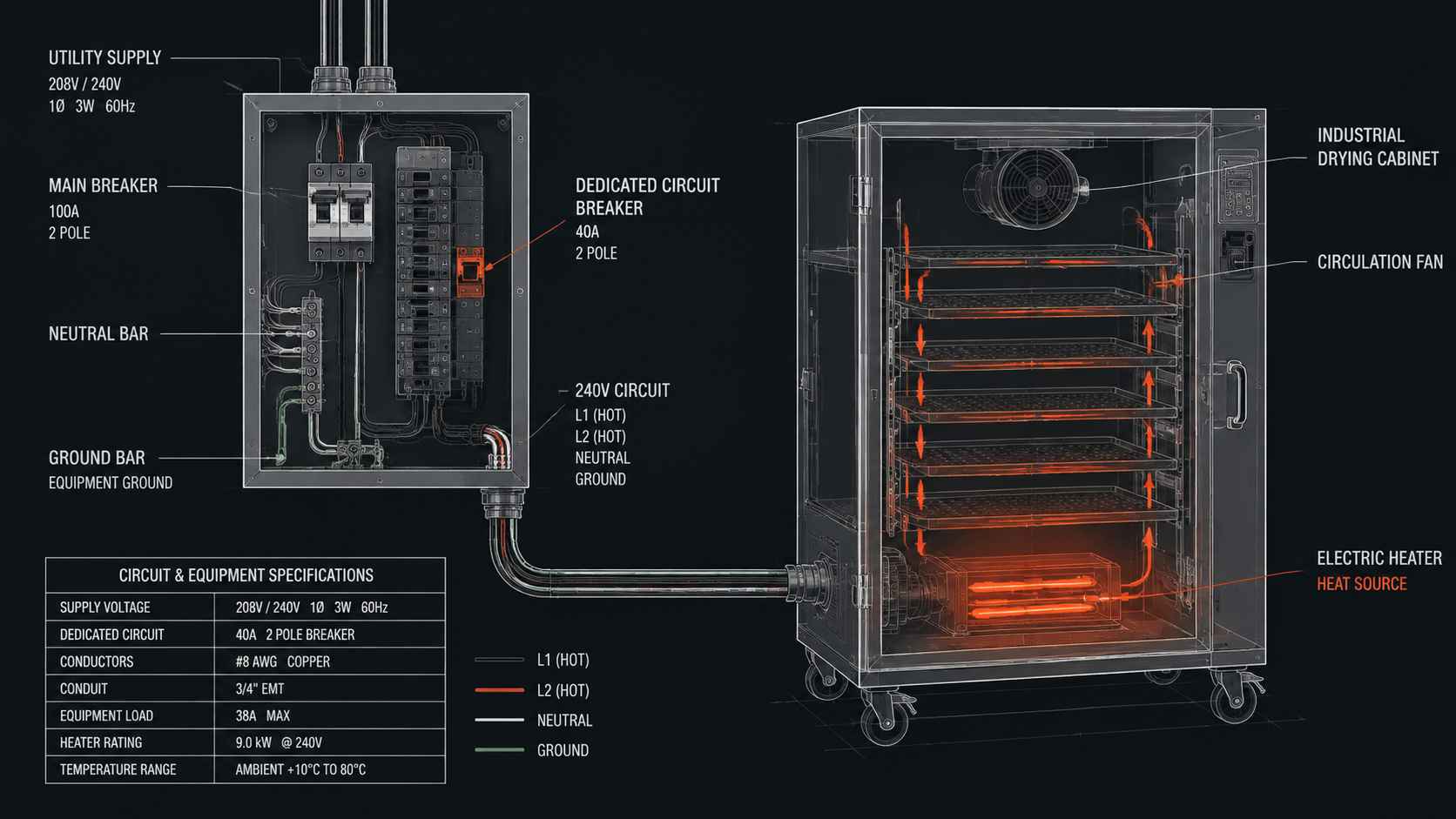

Что заложить: автомат и провод
Отдельная линия — это три вещи: провод нужного сечения, автомат нужного номинала и, желательно, УЗО или дифавтомат на случай пробоя ТЭН на корпус. Номинал автомата берут чуть выше рабочего тока шкафа, но так, чтобы провод выдерживал ток автомата. Логика простая: сначала провод должен держать больше, чем пропустит автомат, а автомат — больше, чем берёт шкаф.
| Мощность ТЭН | Рабочий ток | Автомат | Сечение провода |
|---|---|---|---|
| до 1,5 кВт | до 7 А | 10 А | 1,5 мм² |
| 2–2,5 кВт | 9–11 А | 16 А | 2,5 мм² |
| 3–3,5 кВт | 13–15 А | 16 А | 2,5 мм² |
| 4–5 кВт | 17–22 А | 25 А | 4 мм² |
Сечение — под ток автомата, не наоборот
Частая ошибка — поставить автомат на 25 А, чтобы «не выбивало», оставив провод 1,5 мм². Тогда провод перегреется раньше, чем сработает защита, — автомат просто перестаёт защищать линию. Сечение всегда подбирают так, чтобы оно держало номинал автомата, а не рабочий ток шкафа.
Что проверить перед подключением
- Мощность ТЭН шкафа. Она в паспорте или на шильдике — от неё считают ток и всё остальное.
- Свободная линия в щитке. Есть ли место под отдельный автомат и возможность протянуть провод.
- Заземление. Металлический корпус с ТЭН обязательно заземляют — при пробое это спасает от удара током.
- УЗО или дифавтомат. Защита от утечки на корпус особенно важна во влажных помещениях и лабораториях.
- Состояние розетки, если линия общая. Для маломощного шкафа розетка и её контакты должны быть исправны и не греться.
Почему шкаф выбивает автомат при включении, а не в работе?
В момент включения холодный ТЭН и мотор вентилятора дают кратковременный пусковой ток выше рабочего. Если автомат подобран впритык или это чувствительный тип по кривой срабатывания, он реагирует на этот бросок. Отдельная линия с автоматом характеристики C нужного номинала обычно решает вопрос. Если же выбивает и в работе, а не только на старте — это уже похоже на пробой ТЭН или перегрузку линии, и нужна проверка.
Заземление и защита от утечки
Металлический корпус с ТЭН внутри — это ситуация, где заземление не формальность, а защита жизни. Если изоляция нагревателя со временем пробьётся на трубку, а через неё на корпус, без заземления весь корпус окажется под напряжением, и первый, кто коснётся дверцы, получит удар током. Заземление уводит этот ток в землю, а в паре с УЗО или дифавтоматом ещё и мгновенно отключает линию при утечке. Для шкафа во влажном помещении, лаборатории или там, где рядом люди, эта пара обязательна — она срабатывает раньше, чем обычный автомат по току, и реагирует именно на утечку, а не на перегрузку.
Отдельный автомат сушильному шкафу нужен не всегда, а от определённой мощности — примерно с 2 кВт. Ниже этого исправная розетка справляется, выше начинаются выбитые автоматы и греющийся провод. Считается всё от мощности ТЭН: ток, номинал автомата, сечение. Если вы меняете ТЭН на более мощный или ставите шкаф под новую задачу, линию пересчитывают заранее — а сам нагреватель подбирают под доступную мощность питания, чтобы не упереться в проводку.
Подбираете ТЭН под имеющуюся электрику?
Изготовим ТЭН нужной мощности под ваше питание и объём камеры — по образцу или чертежу, чтобы шкаф грел и не перегружал линию.
Частые вопросы
Можно ли подключить сушильный шкаф в обычную розетку?
Маломощный настольный шкаф до 1,5 кВт — да, если розетка исправна и на линии нет других мощных приборов. От 2 кВт лучше отдельная линия со своим автоматом: такой шкаф забирает заметную часть розеточной группы и на общей линии выбивает защиту или греет провод.
Какой автомат ставить на сушильный шкаф?
По рабочему току: для 2–3,5 кВт обычно автомат 16 А, для 4–5 кВт — 25 А. Номинал берут выше тока шкафа, но провод должен держать ток автомата. Характеристика C помогает не реагировать на пусковой бросок при включении.
Какое сечение провода нужно для сушильного шкафа?
Под ток автомата: 2,5 мм² меди под автомат 16 А (шкафы до 3,5 кВт), 4 мм² под автомат 25 А (4–5 кВт). Маломощным до 1,5 кВт хватает 1,5 мм². Сечение подбирают под номинал автомата, а не под рабочий ток.
Нужно ли УЗО для сушильного шкафа?
Желательно, особенно во влажных помещениях и лабораториях. ТЭН может пробить на металлический корпус, и УЗО или дифавтомат отключит линию при утечке, защищая от удара током. Плюс обязательное заземление корпуса.
