Есть разница между «шкаф не греет совсем» и «греет, но не добирает». Первый случай — это обрыв нагрева или управления, и он лечится по другой логике. Здесь про второй: камера тёплая, стрелка ползёт вверх, но останавливается ниже уставки или тащится к ней два часа вместо сорока минут. Причина почти всегда в том, что подводимая мощность и теплопотери вышли в равновесие раньше нужной точки. Разберём семь мест, где это равновесие ломается, и как отделить одно от другого замером, а не заменой наугад.
Сначала отделите два симптома
Если шкаф вообще холодный и ТЭН не греется — это не про эту статью, там обрыв цепи или коммутации, смотрите разбор про шкаф, который не греет. Здесь речь про недобор: нагрев есть, но температура упирается в потолок ниже заданного.

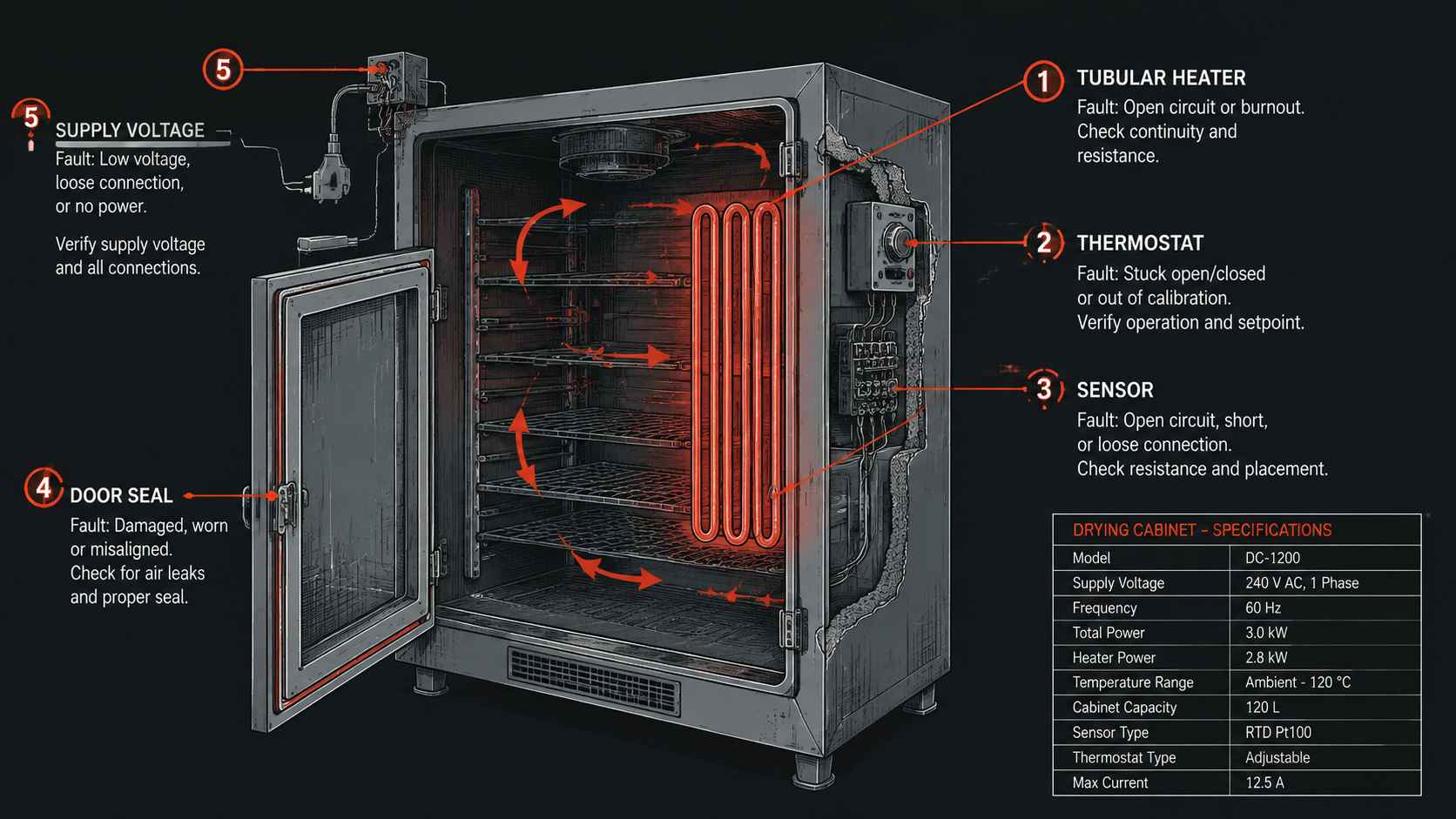

Семь причин недобора температуры
-
Просадка напряжения в сети
Мощность ТЭН падает пропорционально квадрату напряжения. При 200 В вместо 230 нагреватель отдаёт около 76% паспортной мощности. Летом в частном секторе или на удлинителе большого сечения это обычное дело. Признак: зимой и ночью шкаф добирает температуру, а днём в час пик — нет. Меряется вольтметром на клеммах при включённом нагреве, а не в простое.
-
Частично перегоревший ТЭН или один из блока
Если в шкафу стоят два-три ТЭН и один в обрыве, оставшиеся греют, но суммарной мощности не хватает на выход к уставке. Внешне нагрев идёт, по факту работает половина. Проверяется замером сопротивления каждого нагревателя и сравнением с расчётным по мощности.
-
Мощность нагрева мала под объём и температуру
Шкаф изначально собран или укомплектован ТЭН под 150 °C, а от него хотят 250 °C. Чем выше целевая температура, тем больше теплопотери через стенки, и в какой-то точке приход тепла равен уходу. Камера встаёт на равновесной температуре ниже уставки. Лечится только пересчётом и добавлением мощности.
-
Изношенное уплотнение дверцы
Просевший или задубевший силиконовый уплотнитель пропускает горячий воздух наружу тонкой струёй по периметру. На 60 °C это незаметно, на 200 °C потеря ощутимая. Признак: по кромке дверцы чувствуется тёплый поток, конденсат или подпалины на раме. Проверяется полоской бумаги, зажатой дверцей: если вытягивается без усилия — притвор слабый.
-
Тонкая или намокшая теплоизоляция
Минеральная вата в стенках со временем оседает, а при протечках намокает и теряет свойства. Стенки становятся горячими снаружи, тепло уходит в помещение. Косвенный признак: корпус шкафа заметно греется рукой, счёт за электричество растёт, а температура внутри не держится.
-
Открытая заслонка вытяжки
У многих шкафов сверху есть регулируемая шибер-заслонка для отвода влаги. Если её оставили полностью открытой, часть нагретого воздуха постоянно уходит в трубу. Для сушки мокрых образцов это нужно, но при выходе на высокую температуру заслонку прикрывают, иначе шкаф не добирает.
-
Датчик завышает показания
Регулятор отключает нагрев, «думая», что уставка достигнута, хотя в камере холоднее. Термопара с деградировавшим спаем или датчик, прижатый к горячей стенке рядом с ТЭН, дают завышенную цифру. Итог: дисплей показывает 200 °C, контрольный термометр в центре — 170 °C.
Как быстро сузить круг
- Проверьте сеть под нагрузкой. Вольтметр на клеммах во время нагрева. Ниже 210 В — ищите причину просадки прежде, чем трогать шкаф.
- Сравните с контрольным термометром. Независимая термопара в центре камеры. Расхождение с регулятором больше 10–15 °C — вопрос к датчику.
- Прощупайте корпус и притвор. Горячие стенки — изоляция. Тёплый поток по кромке — уплотнитель. Оба видны за минуту без приборов.
- Замерьте сопротивление ТЭН. Обрыв одного из блока или уход сопротивления вверх — прямая потеря мощности.
- Прикройте вытяжную заслонку. Если после этого шкаф добрал 20–30 °C, дело было в отводе воздуха.
| Что наблюдаете | Куда смотреть в первую очередь |
|---|---|
| Недобор только днём | Просадка напряжения в сети |
| Греет, но очень медленно | Частичный обрыв ТЭН или малая мощность |
| Корпус горячий снаружи | Изоляция осела или намокла |
| Тёплый поток по дверце | Уплотнитель |
| Дисплей врёт против термометра | Датчик или его положение |
| Встаёт ровно на одной цифре | Равновесие мощности и потерь: мало ватт |
Не наращивайте мощность вслепую
Соблазн поставить ТЭН помощнее и «продавить» температуру приводит к локальному перегреву у нагревателя и неравномерному полю по камере. Сначала исключают потери и датчик. Если после этого мощности действительно не хватает под задачу, её считают под объём и целевую температуру, а не добавляют «на глаз».
Когда сеть, датчик, притвор и изоляция в порядке, а шкаф всё равно встаёт ниже нужного, остаётся честный вывод: подобранной мощности не хватает под этот объём и эту температуру. Тогда правильный шаг — пересчитать потребную мощность по объёму камеры и заказать ТЭН под геометрию шкафа, а не подбирать ближайший по каталогу.
Не хватает мощности нагрева под задачу?
Посчитаем потребную мощность по объёму и целевой температуре и изготовим ТЭН под геометрию вашей камеры — с нужной оболочкой и присоединительными размерами.
Частые вопросы
Чем «не набирает температуру» отличается от «не греет»?
Не греет — это отсутствие нагрева: обрыв ТЭН, реле или управления, камера остаётся холодной. Не набирает — нагрев идёт, но температура упирается ниже уставки. Причины у них разные, поэтому и диагностика начинается с разделения этих двух случаев.
Может ли шкаф не добирать температуру из-за напряжения в сети?
Да, и это частая причина. Мощность ТЭН зависит от квадрата напряжения: при 200 В вместо 230 отдаётся около трёх четвертей паспортной мощности. Замеряйте напряжение на клеммах именно во время нагрева, а не в простое.
Как понять, что виноват датчик, а не нагрев?
Положите независимый термометр с термопарой в центр камеры и сравните с показаниями регулятора. Если дисплей показывает уставку, а термометр заметно меньше, датчик завышает или стоит не в рабочей зоне.
Почему шкаф встаёт ровно на одной температуре и не идёт выше?
Это равновесие: подводимая мощность сравнялась с теплопотерями через стенки, дверцу и вытяжку. Для более высокой температуры нужно либо снизить потери, либо увеличить мощность нагрева под объём камеры.
Стоит ли просто поставить ТЭН помощнее?
Только после того, как исключены потери и ошибка датчика, и когда мощность действительно посчитана под объём и температуру. Избыточная мощность без пересчёта даёт локальный перегрев у нагревателя и неравномерность по камере.
