Порошковая краска не сохнет в привычном смысле. Её напыляют сухим порошком, а в шкафу порошок сначала плавится, растекается по металлу плёнкой и только потом сшивается в твёрдое покрытие. Всё это происходит при 180–200 °C, и отсчёт идёт не от того, что нагрелся воздух, а от того, что прогрелась сама деталь. Ошибка в этом месте даёт недополимеризованное покрытие, которое потом слезает лоскутами.
Коротко
Режим полимеризации задаёт производитель краски: обычно это температура металла 180–200 °C и выдержка 10–20 минут после того, как деталь прогрелась целиком. Толстая деталь набирает температуру дольше тонкой, поэтому время выдержки считают от прогрева самого массивного места, а не от момента, когда термометр в камере показал уставку.

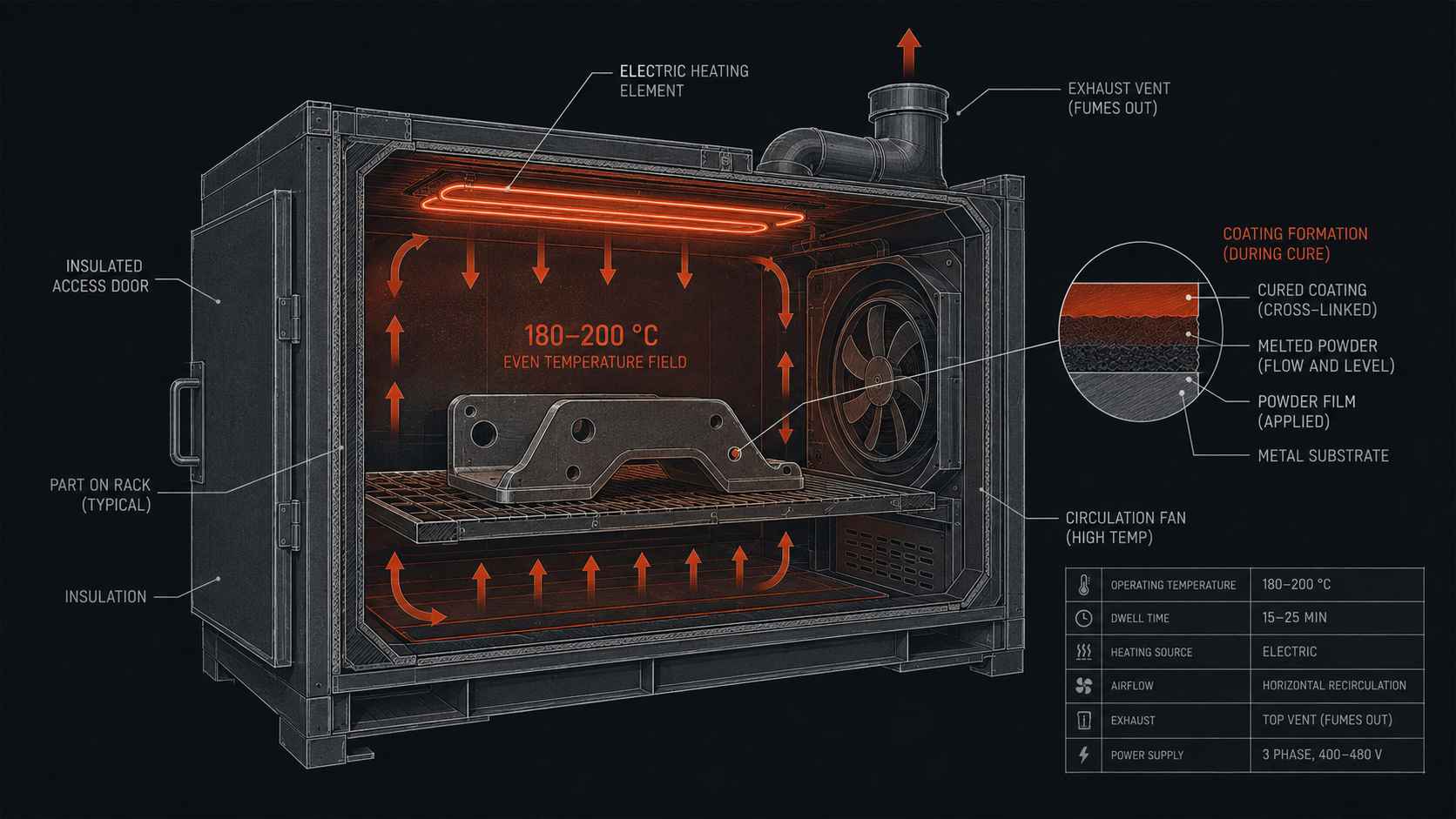

Что происходит с краской в камере
Процесс идёт в три стадии. Сначала порошок плавится и превращается в вязкую плёнку, потом плёнка растекается и заполняет неровности, а затем начинается сшивка полимера — химическая реакция, которая и делает покрытие твёрдым и стойким. Первые две стадии проходят за минуты, а вот сшивка требует времени при нужной температуре. Если снять деталь раньше или не догреть, реакция не завершится: снаружи покрытие выглядит готовым, но легко царапается и отслаивается.
Почему покрытие слезает, если снаружи оно выглядело готовым?
Потому что расплав и растекание проходят быстро и создают видимую плёнку, а сшивка полимера идёт медленнее и требует выдержки при температуре металла. Если деталь сняли до окончания сшивки, покрытие недополимеризовано: внешне ровное, но без химической прочности, поэтому царапается и отслаивается при нагрузке.
Режим считают по металлу, а не по воздуху
В паспорте краски пишут температуру объекта — то есть самой детали. Воздух в камере выходит на 200 °C за минуты, а массивный кронштейн или толстая рама прогреваются до той же температуры заметно дольше. Пока металл холоднее уставки, сшивка не идёт с нужной скоростью. Поэтому цикл строят так: вывели воздух на режим, дали детали прогреться насквозь, и только после этого начинают отсчёт выдержки. Для контроля к массивной детали цепляют термопару или пишут температуру термокарандашом.
| Тип полимера | Температура металла | Выдержка |
|---|---|---|
| Эпоксидная | 180–200 °C | 10–15 мин |
| Полиэфирная (для улицы) | 190–200 °C | 10–15 мин |
| Эпокси-полиэфирная | 180–190 °C | 12–20 мин |
| Низкотемпературная | 150–170 °C | 15–25 мин |
Почему равномерность поля важнее максимума
Если один угол камеры на 15 градусов холоднее другого, то детали в холодной зоне недополимеризуются, а в горячей могут пожелтеть и потерять цвет. Для полимеризации ровное температурное поле по всему объёму важнее, чем способность шкафа выдать высокий максимум. Ровное поле обеспечивают принудительная конвекция и грамотно разведённый по камере нагрев: вентилятор перемешивает воздух, а расположение ТЭН убирает локальные холодные и перегретые участки.
Перегрев так же вреден, как недогрев
Передержка или лишние градусы приводят к пожелтению, потере блеска и хрупкости покрытия, особенно у светлых полиэфирных красок. Больше — не значит лучше: держат режим, а не «на всякий случай погорячее и подольше».
Как связаны деталь, объём и мощность нагрева
-
Масса загрузки задаёт мощность
Холодные детали при загрузке проседают температуру в камере. Чем больше масса металла за один заход, тем мощнее нужен нагрев, чтобы вернуть режим и не растягивать цикл.
-
Объём задаёт разводку ТЭН
В большой камере один нагреватель в углу даёт неровное поле. Мощность распределяют по объёму, чтобы прогрев шёл одинаково по всем полкам.
-
Температура задаёт оболочку
200 °C — рабочая зона для типовых ТЭН, но под постоянный режим у верхней границы подбирают оболочку и набивку с запасом по ресурсу.
Что проверить перед запуском
- Режим из паспорта краски. Температура металла и выдержка — под конкретный полимер, а не усреднённые цифры.
- Прогрев самой массивной детали. Отсчёт выдержки — от прогрева металла, а не воздуха в камере.
- Равномерность поля. Разброс по углам камеры не должен ронять деталь в холодную зону.
- Запас мощности под загрузку. Холодный металл проседает температуру — нагрев должен её вернуть.
- Вентиляция. При полимеризации выделяются летучие, камере нужна вытяжка.
Можно ли полимеризовать краску в бытовой духовке?
Для мелких единичных деталей — иногда да, но с оговорками: бытовая духовка редко держит ровное поле, плохо тянет крупную загрузку и не рассчитана на выделяющиеся летучие. Для серийной работы нужен шкаф с принудительной конвекцией, вытяжкой и стабильной температурой по всему объёму камеры.
Когда деталей много или они крупные, серийная камера часто не попадает в задачу по объёму и равномерности. В таком случае шкаф и нагрев считают под конкретную загрузку: объём под ваши детали, мощность под массу металла за заход и разводку ТЭН под ровное поле по всей камере.
Нужен шкаф под полимеризацию своих деталей?
Посчитаем объём под вашу загрузку и мощность ТЭН под массу металла за заход, чтобы поле было ровным и покрытие сшивалось одинаково по всей камере.
Частые вопросы
При какой температуре полимеризуется порошковая краска?
Обычно при 180–200 °C по металлу детали, для низкотемпературных составов — от 150 °C. Точную температуру и выдержку задаёт производитель краски в паспорте, ориентироваться нужно на него, а не на усреднённые значения.
Сколько времени держать деталь в шкафу?
Как правило 10–20 минут, но отсчёт начинают только после того, как металл прогрелся до нужной температуры целиком. Толстая деталь набирает температуру дольше, поэтому у массивных изделий общий цикл длиннее.
Почему краска пожелтела после полимеризации?
Это признак перегрева или передержки, особенно у светлых полиэфирных красок. Либо температура в камере выше режима, либо деталь стояла дольше нужного, либо поле неравномерное и в горячей зоне краска перегрелась.
Обязательна ли принудительная конвекция для полимеризации?
Для стабильного качества — да. Вентилятор выравнивает температуру по камере, чтобы все детали сшивались одинаково. При естественной конвекции поле менее ровное, и часть загрузки рискует недополимеризоваться или перегреться.
