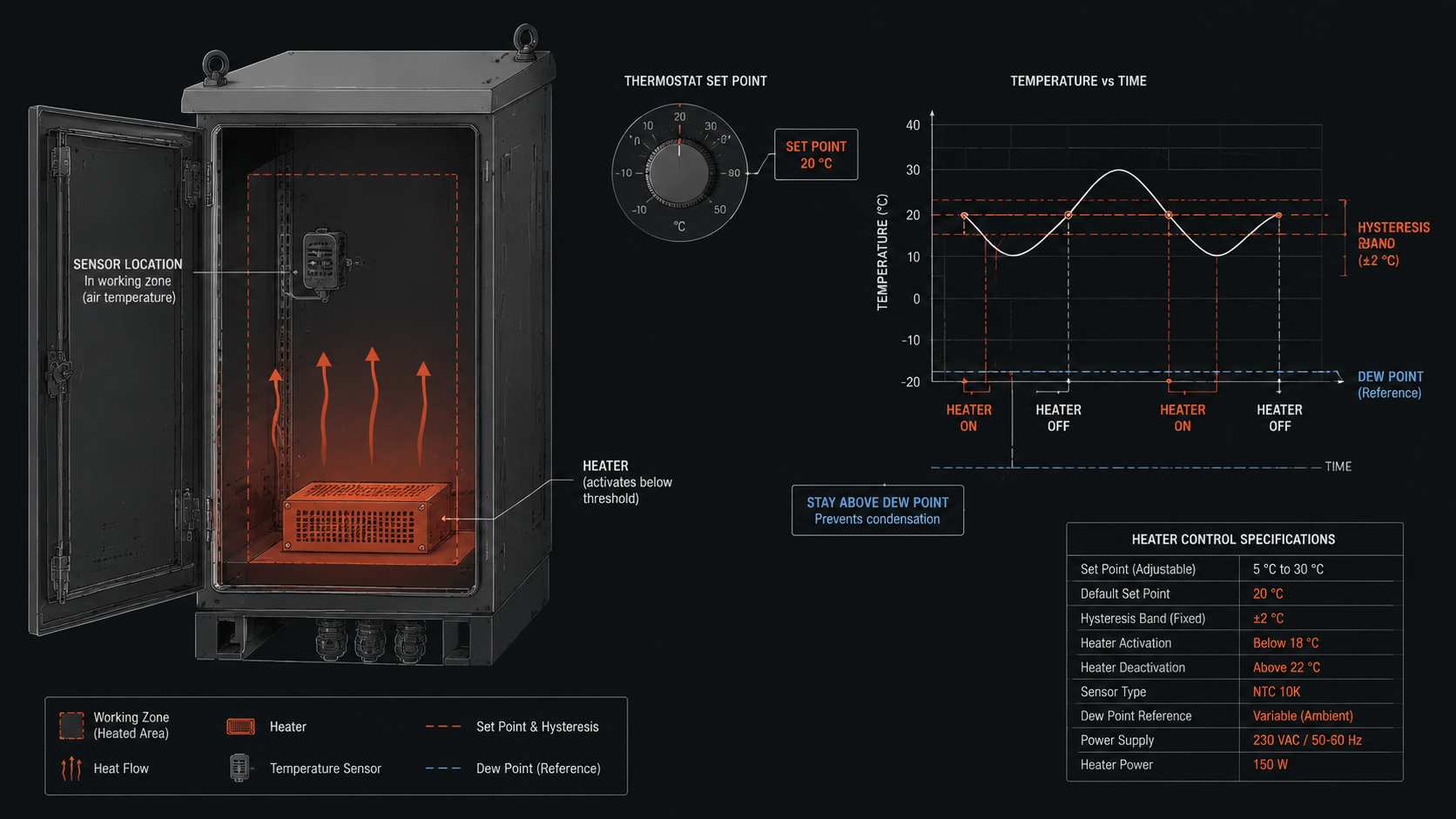

Терморегулятор в термошкафу работает по двум цифрам, а не по одной. Есть порог включения — при какой температуре нагреватель запустится, скажем +5 °C. И есть порог выключения — при какой отключится, например +8 °C. Разница между ними и есть гистерезис. Если её убрать в ноль, реле начнёт щёлкать без остановки; если развести слишком широко, температура будет гулять на несколько градусов.
Зачем два порога, а не один
Кажется логичным задать одну цифру: держи +6 °C и всё. Но датчик и нагреватель не мгновенны. Как только температура чуть переваливает уставку вверх, регулятор выключит ТЭН, воздух сразу начнёт остывать, температура упадёт на десятые доли — и реле снова включится. При одной уставке это происходит по нескольку раз в минуту: реле дребезжит, контакты подгорают, ресурс тает.
Поэтому вводят два порога. Нагрев включается на нижнем (+5 °C), греет до верхнего (+8 °C), выключается и даёт температуре спокойно сползти обратно к +5, прежде чем включиться снова. Между этими включениями проходят минуты, а не секунды. Расстояние между порогами — гистерезис — и есть настройка, которая бережёт реле и держит температуру ровной.
| Гистерезис | Поведение реле | Колебания температуры | Оценка |
|---|---|---|---|
| 0,5 °C и уже | Частые щелчки, дребезг | Малые | Износ реле, шумно |
| 2–3 °C | Включения раз в несколько минут | Умеренные | Рабочий диапазон |
| 5–6 °C | Редкие длинные циклы | Заметные качели | Для инертных больших камер |
| 10 °C и шире | Очень редкие включения | Большой разброс | Температура плохо держится |
Для термошкафа с обогревом обычно берут 2–3 °C. Этого хватает, чтобы реле не молотило, и при этом температура не уходит далеко от порога. Слишком узкий диапазон убивает контактор за сезон, слишком широкий пускает температуру гулять, и в нижней точке цикла оборудование или конденсат оказываются на грани.
Узкий гистерезис — прямой путь к замене реле
Механическое реле рассчитано на конечное число срабатываний. При гистерезисе в полградуса на морозе оно может щёлкать десятки раз в час, и за зиму набегают сотни тысяч циклов — контакты подгорают, растёт переходное сопротивление, а потом реле залипает или перестаёт замыкать. Если слышите непрерывное частое щёлканье регулятора, первым делом разведите пороги шире, а не меняйте деталь. Чаще всего дребезг лечится настройкой, а не ремонтом.
Какой гистерезис выставить, чтобы реле не щёлкало постоянно?
Для обогрева термошкафа обычно ставят разницу между порогами включения и выключения в 2–3 градуса. Например, включение при +5 °C, выключение при +8 °C. При такой ширине нагреватель успевает поднять температуру, затем камера спокойно остывает несколько минут, и только потом реле включается снова — за час набегает немного циклов, и контакты живут долго. Если поставить разницу меньше градуса, регулятор начнёт дёргать реле по нескольку раз в минуту: контакты быстро подгорают, слышен непрерывный дребезг. Если же развести пороги слишком широко, на 6–10 градусов, температура будет заметно гулять, и в нижней точке цикла оборудование может оказаться ниже допустимого или стенки опустятся ниже точки росы. Точная цифра зависит от инертности шкафа: большая утеплённая камера остывает медленно, ей подходит гистерезис ближе к нижней границе; маленький шкаф остывает быстро, и слишком узкая настройка заставит реле частить. Начните с 2–3 °C и корректируйте, слушая, как часто щёлкает регулятор.
Куда ставить датчик
Настройка порогов бессмысленна, если датчик стоит не там. Два типовых промаха: датчик прямо у нагревателя и датчик в углу. В первом случае регулятор видит тепло раньше всех и отключает обогрев, когда основная камера ещё холодная. Во втором — застойный угол холоднее среднего, и регулятор будет перегревать шкаф, гоняясь за температурой в самой холодной точке.
Датчик ставят в характерной точке: на уровне защищаемого оборудования, в зоне циркуляции воздуха, но не в струе от ТЭН и не в мёртвом углу. Тогда цифра на регуляторе отражает реальную температуру там, где она важна, и пороги работают так, как задуманы.
- Не у нагревателя. Иначе обогрев отключается рано, а камера остаётся холодной.
- Не в углу. Застойные зоны холоднее среднего и вводят регулятор в заблуждение.
- На уровне оборудования. Меряем там, где температура реально критична.
- В потоке воздуха. Датчик должен чувствовать среднюю температуру камеры, а не локальную.
- Закреплён. Болтающийся датчик даёт скачущие показания и рваные циклы.
Точка росы: почему +2 °C иногда мало
Порог включения выставляют не только выше нуля, но и выше точки росы. Точка росы — температура, при которой влага из воздуха начинает выпадать на поверхности. Если в шкафу влажно, она может быть и +4, и +6 °C. Тогда порог +2 °C формально держит плюс, но стенки всё равно ниже точки росы, и на них садится конденсат.
Практический вывод: если задача — не только не заморозить, но и сохранить сухость, порог включения поднимают до +5…+8 °C с запасом над точкой росы при вашей влажности. Это чуть дороже по энергии, зато оборудование остаётся сухим. Там, где влаги мало и конденсат исключён, можно держаться ближе к нулю ради экономии.
Порог подстраивают под сезон
Зимой при сухом морозе точка росы низкая, и можно держать порог у +3…+5 °C. Осенью и весной, когда воздух сырой и температура ходит через ноль, точку росы держать труднее — порог поднимают до +6…+8 °C, чтобы стенки оставались сухими. Сезонная подстройка на пару градусов экономит энергию зимой и убирает конденсат в межсезонье. Если регулятор это позволяет, заведите два профиля и переключайте их дважды в год.
Проверка коммутации после настройки
Задать цифры мало — надо убедиться, что реле реально переключает нагрузку в этих точках. После настройки прогоняют цикл вручную: охлаждают датчик (например, прикладывают что-то холодное) и смотрят, что нагреватель включился на нижнем пороге. Затем греют датчик рукой или феном на минимальном режиме и проверяют, что отключение произошло на верхнем пороге.
Заодно слушают, как щёлкает реле: один чёткий щелчок на включение и один на выключение — норма. Двойные щелчки, дребезг, задержки — повод пересмотреть гистерезис или проверить контакты. И проверяют, что нагрузка действительно обесточивается: бывает, реле щёлкает, а ТЭН греет из-за залипшего контакта — это видно по тому, что температура растёт и после отключения.
Как проверить, что регулятор правильно включает и выключает обогрев?
После того как выставили пороги, нужно прогнать полный цикл и убедиться, что коммутация происходит именно в заданных точках. Сначала охладите датчик ниже порога включения — можно приложить к нему что-то холодное или дождаться, когда камера остынет. В момент, когда температура опустится до нижнего порога, регулятор должен замкнуть реле и запустить нагреватель, а на индикаторе обычно загорается значок нагрева. Затем плавно нагрейте датчик — рукой или тёплым воздухом на малой мощности — и проследите, что на верхнем пороге реле разомкнётся и обогрев выключится. Важно проверить не только сам факт щелчка, но и то, что нагрузка действительно обесточилась: если ТЭН продолжает греть после отключения и температура растёт дальше, значит, контакт реле залип и деталь пора менять. Ещё послушайте характер щелчков — на каждом переходе должен быть один чёткий щелчок. Постоянный дребезг или двойные срабатывания говорят о слишком узком гистерезисе или подгоревших контактах. Такую проверку стоит делать при первом запуске и повторять раз в сезон, потому что за зиму контакты изнашиваются, и точка реального срабатывания может уплыть от заданной.
Соберём термошкаф с уже настроенным обогревом
Подберём терморегулятор, зададим пороги и гистерезис под ваше оборудование и климат, установим датчик в правильной точке. Соберём шкаф по чертежу под конкретную задачу.
Частые вопросы
Что такое гистерезис у терморегулятора?
Это разница между порогом включения и порогом выключения обогрева. Например, если нагрев включается при +5 °C, а выключается при +8 °C, гистерезис равен 3 °C. Он не даёт реле дребезжать: без него регулятор щёлкал бы по нескольку раз в минуту у самой уставки. Для термошкафа обычно берут 2–3 °C.
Какой порог включения обогрева выставить в термошкафу?
Если задача только не заморозить оборудование — достаточно порога чуть выше нуля, +2…+3 °C. Если нужно ещё и избежать конденсата, порог поднимают выше точки росы, до +5…+8 °C, чтобы стенки оставались сухими. Конкретная цифра зависит от нижнего предела оборудования и влажности внутри шкафа.
Почему реле терморегулятора постоянно щёлкает?
Чаще всего из-за слишком узкого гистерезиса: пороги включения и выключения разведены на десятые доли градуса, и регулятор дёргает реле у самой уставки. Разведите пороги на 2–3 °C, и щелчки станут редкими. Также дребезг бывает от болтающегося или неправильно установленного датчика.
Куда ставить датчик температуры в обогреваемом шкафу?
В характерной точке на уровне защищаемого оборудования, в зоне циркуляции воздуха. Не у самого нагревателя — иначе обогрев отключится рано, пока камера ещё холодная. И не в застойном углу — там холоднее среднего, и регулятор будет перегревать шкаф. Датчик должен быть прочно закреплён.
