Терморегулятор — это мозг сушильного шкафа. Именно он решает, как быстро камера выйдет на режим, насколько ровно будет держать температуру и что вы вообще сможете задать: одну уставку или целую программу с несколькими ступенями. Два шкафа с одинаковой камерой и ТЭН могут работать совершенно по-разному только из-за регулятора, поэтому выбирать его стоит так же внимательно, как объём и мощность.
Коротко
Регуляторы бывают релейные (проще, температура колеблется вокруг уставки с гистерезисом) и ПИД (плавно дозируют мощность, держат ровнее). Программируемые регуляторы позволяют задавать ступенчатые режимы и выдержку, таймер — отключать шкаф по времени. Под грубую сушку хватает релейного, под точные и ступенчатые режимы берут ПИД с программами.
Релейный регулятор
Самый простой вариант: регулятор включает нагрев, когда температура упала ниже уставки, и выключает, когда поднялась выше. Между этими порогами есть зазор — гистерезис, из-за которого температура постоянно немного колеблется вокруг заданной. Для сушки деталей, прогрева и других задач, где важно попасть в диапазон, этого достаточно. Релейный регулятор дешевле, проще по устройству и понятнее в работе, но узкую точность он не даёт.
Что такое гистерезис у терморегулятора?
Это зазор между температурой включения и выключения нагрева. Например, регулятор включает ТЭН при 98 °C и выключает при 102 °C — гистерезис 4 градуса. Он нужен, чтобы реле не щёлкало непрерывно у самой уставки. Чем больше гистерезис, тем сильнее колеблется температура, но тем реже срабатывает реле и дольше его ресурс.
ПИД-регулятор
ПИД работает умнее: он не просто включает и выключает нагрев, а плавно дозирует мощность, предугадывая, сколько тепла нужно, чтобы удержать уставку без перелётов. По мере приближения к заданной температуре он снижает подачу, поэтому камера выходит на режим без сильного перегрева и держит температуру заметно ровнее релейного. Такой регулятор нужен там, где важна узкая точность: измерения влажности, аттестованные испытания, чувствительные пробы.
| Тип | Точность | Под что |
|---|---|---|
| Релейный | Колебания вокруг уставки | Сушка деталей, прогрев |
| ПИД | Ровное поддержание | Измерения, чувствительные пробы |
| Программируемый | Ступенчатые режимы | Дерево, сложные циклы |
Программы и таймер
Простой регулятор держит одну уставку. Программируемый умеет вести режим по шагам: прогреть до одной температуры, выдержать, поднять до другой, снова выдержать. Это нужно там, где нельзя гнать температуру сразу — например, при сушке древесины, где резкий разгон рвёт заготовку. Таймер добавляет удобства: шкаф отработает заданное время и отключится сам, не оставляя загрузку на передержке. Для повторяемых циклов это экономит внимание оператора.
Датчик так же важен, как регулятор

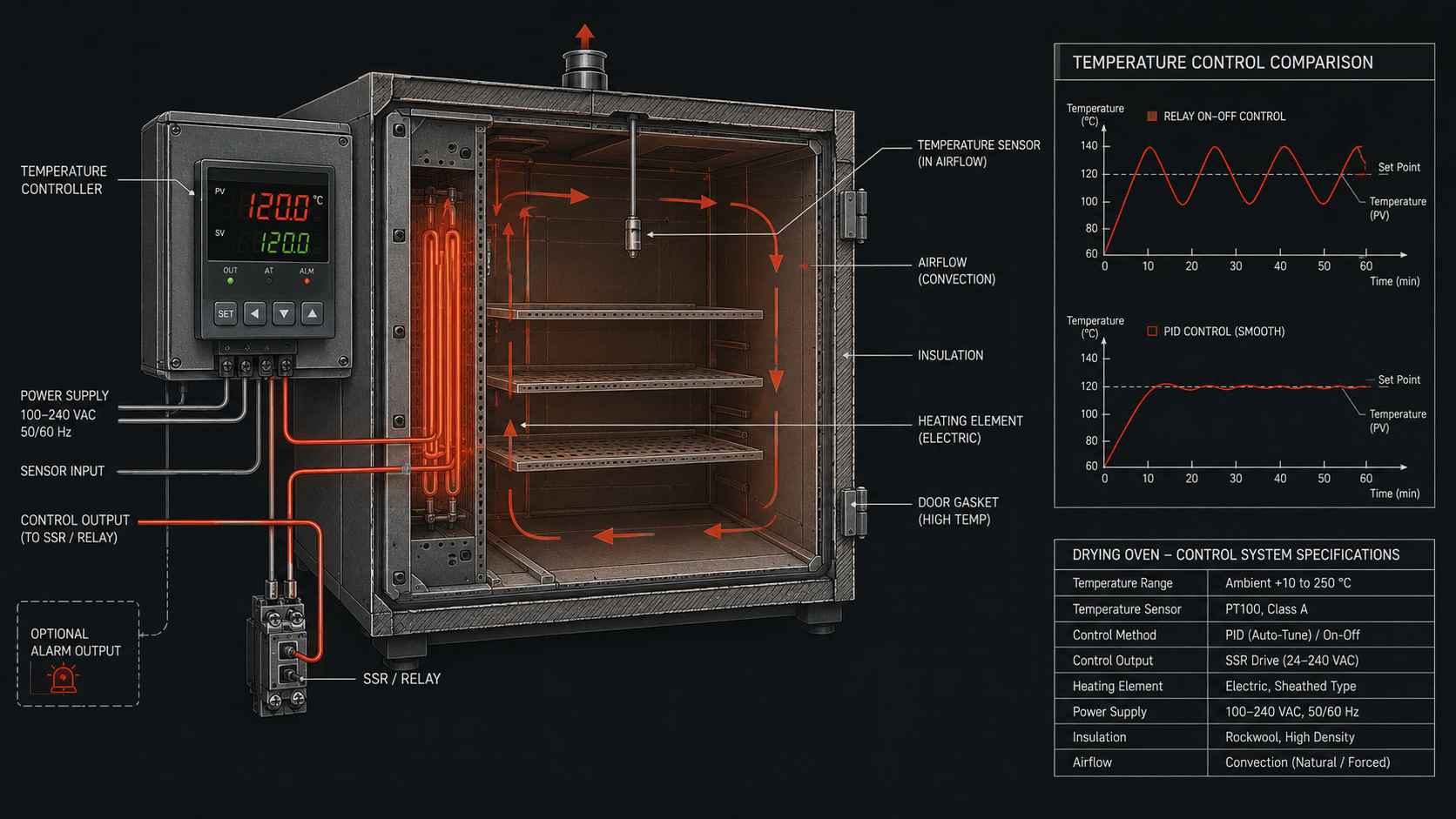

Даже лучший ПИД-регулятор врёт, если датчик неисправен или стоит не в той зоне. Регулятор держит ровно ту температуру, которую видит датчик, поэтому точность — это связка регулятора, датчика и его правильного расположения в зоне циркуляции воздуха.
Что даёт правильный регулятор
-
Точность режима
ПИД держит температуру ровно, релейный — с колебаниями. Под измерения нужен первый, под грубую сушку хватает второго.
-
Сложные циклы
Программируемый регулятор ведёт ступенчатые режимы с выдержкой — под дерево, полимеры и чувствительные материалы.
-
Автономность
Таймер отключает шкаф по окончании цикла, убирая риск передержки и освобождая оператора.
Как выбрать регулятор
- Требуемая точность. Под измерения — ПИД, под сушку в диапазоне — релейный.
- Сложность режима. Один режим — простой регулятор, ступени с выдержкой — программируемый.
- Нужен ли таймер. Для повторяемых циклов автоотключение экономит внимание и бережёт загрузку.
- Качество датчика. Точность регулятора бесполезна при плохом или неверно установленном датчике.
- Ремонтопригодность. Регулятор должен быть заменяемым — это расходный узел управления.
Регулятор как расходный узел
Регулятор и датчик — это не «поставил и забыл на весь срок службы шкафа». Датчик со временем дрейфует, контакты реле изнашиваются, электроника стареет. Поэтому при выборе стоит смотреть не только на тип регулятора, но и на то, насколько он ремонтопригоден и заменяем. Хорошо, когда регулятор стоит в доступном месте, а датчик можно снять и поверить или заменить без разборки всей камеры. В шкафах, где управление намертво зашито в общую плату, любая мелкая неисправность превращается в дорогой ремонт. Практичнее, когда регулятор — отдельный, стандартный и меняется за несколько минут: тогда шкаф живёт долго, а точность восстанавливается заменой одного узла, а не покупкой новой камеры.
Всегда ли нужен ПИД-регулятор?
Нет. ПИД оправдан там, где важна узкая точность и ровное поддержание температуры: измерения влажности, чувствительные пробы, аттестованные испытания. Под сушку деталей, прогрев и полимеризацию, где достаточно попасть в диапазон, релейный регулятор проще, дешевле и служит дольше без обслуживания. Переплачивать за ПИД под грубую задачу незачем.
Если под вашу задачу нужен конкретный тип управления, шкаф комплектуют под неё: релейный или ПИД-регулятор, программы под ступенчатые режимы и датчик в правильной зоне, чтобы точность была реальной, а не паспортной.
Нужен шкаф с управлением под вашу задачу?
Подберём тип регулятора и датчика под нужную точность и режимы, чтобы шкаф держал температуру так, как требует ваш процесс.
Частые вопросы
Какой терморегулятор лучше для сушильного шкафа?
Зависит от задачи. Под точные измерения и чувствительные пробы берут ПИД-регулятор — он держит температуру ровно. Под сушку деталей и прогрев хватает релейного. Для ступенчатых режимов нужен программируемый регулятор с несколькими уставками и выдержкой.
Чем ПИД-регулятор отличается от релейного?
Релейный включает и выключает нагрев с гистерезисом, поэтому температура колеблется вокруг уставки. ПИД плавно дозирует мощность, выходит на режим без сильного перегрева и держит температуру заметно ровнее. Точность у ПИД выше, но и стоит он дороже.
Зачем нужен таймер в сушильном шкафу?
Чтобы шкаф отработал заданное время и отключился сам, без риска передержать загрузку. Для повторяемых циклов это удобно: оператору не нужно следить за временем, а результат стабильнее от партии к партии.
Можно ли задать ступенчатый режим сушки?
Да, если стоит программируемый регулятор. Он ведёт температуру по шагам: прогрев, выдержка, подъём, снова выдержка. Это нужно для материалов, которым нельзя резкий разгон, например для древесины, где быстрая сушка рвёт заготовку.
