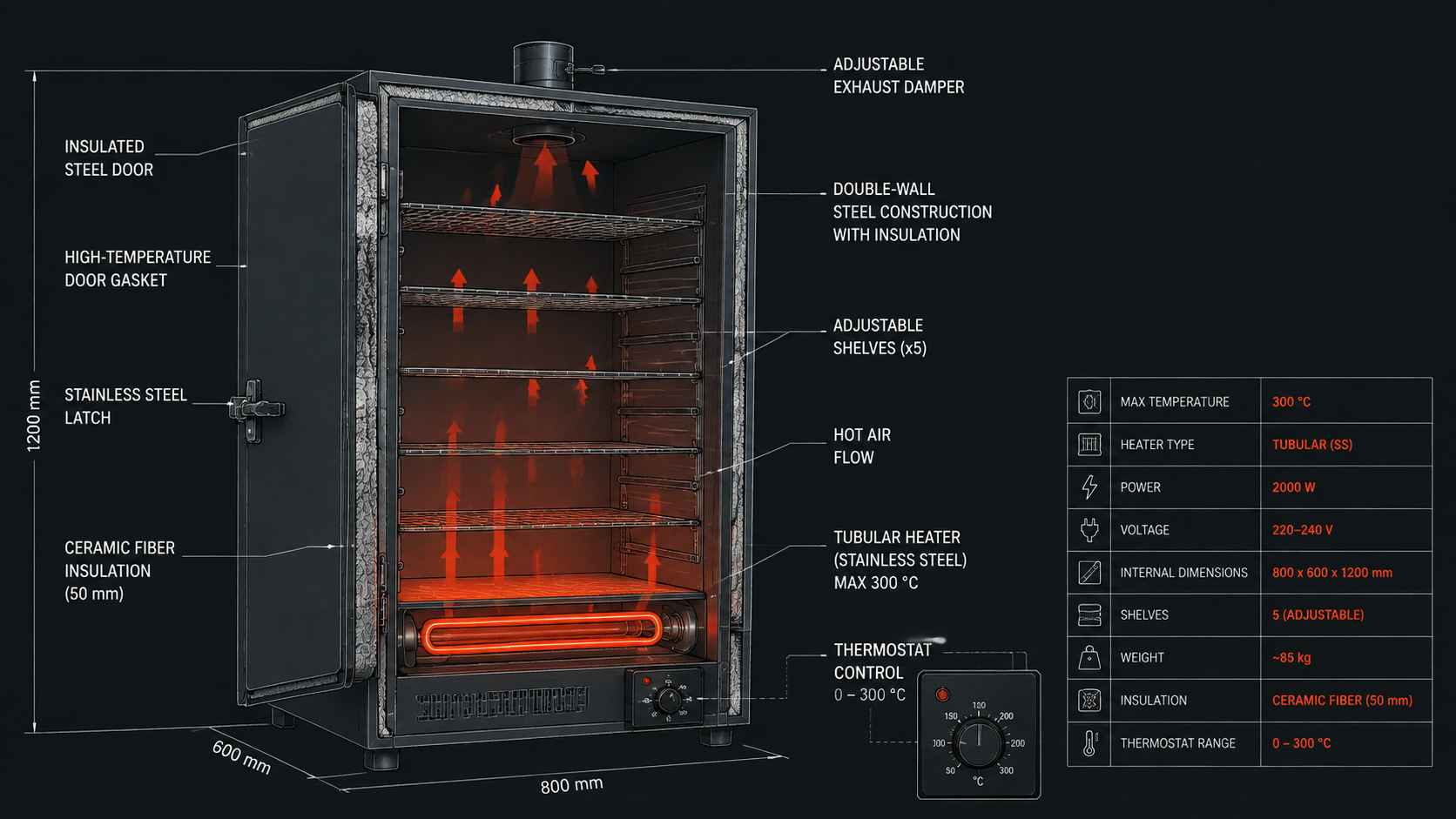

Собрать сушильный шкаф до 300 °C реально, если не сводить задачу к «прикрутить ТЭН к ящику». Работающий шкаф — это связка из пяти решений: корпус с утеплением, нагреватель нужной мощности и оболочки, движение воздуха, регулятор с датчиком и защита от перегрева. Пропустишь одно — получишь либо холодный ящик, либо пожароопасную конструкцию. Разберём по порядку.
Пять шагов сборки
-
Корпус и утеплитель
Внутренняя камера — из нержавеющей или жаростойкой стали, между ней и наружным кожухом слой негорючего утеплителя (базальтовая вата, минеральный мат под температуру). Дверь — с уплотнением, стойким к температуре. Без утепления тепло уходит в металл, расход растёт в разы, а наружные стенки становятся опасно горячими.
-
ТЭН нужной мощности и оболочки
Оболочка — жаростойкая нержавейка под 300 °C, удельная мощность умеренная (воздушный ТЭН, не «водяной»). Мощность считают по объёму камеры, а нагрев распределяют по площади: несколько трубок снизу и по бокам греют ровнее, чем одна мощная в углу.
-
Конвекция
Для равномерного прогрева нужен обдув. Вентилятор с жаростойкой крыльчаткой гоняет воздух по камере, выравнивает поле и ускоряет выход на режим. Без него низ и центр садки будут холоднее верха.
-
Терморегулятор и датчик
Регулятор держит уставку, датчик (термопара или термосопротивление под нужный диапазон) стоит в рабочей зоне камеры, а не у самого ТЭН. Настраивают гистерезис, чтобы регулятор не щёлкал каждые секунды и не давал качелей температуры.
-
Защита от перегрева
Отдельный аварийный термостат или термопредохранитель, который рвёт цепь при превышении порога независимо от основного регулятора. Это не опция: если залипнет контакт нагрева, только защита остановит бесконтрольный разогрев.
Прикидка мощности ТЭН
k — удельная мощность, для сушки до 200–300 °C ≈ 0,011–0,012 кВт/л
Пример: камера 100 л × 0,012 = ≈ 1,2 кВт
Плюс запас на разогрев за разумное время → округляют вверх
Защита от перегрева — не «на потом»
Самодельный шкаф без независимой защиты — это конструкция, которая при первом же залипании контакта греет, пока не случится пожар. Аварийный термостат ставят сразу, а не после первого инцидента.
Отдельная развилка — сам нагреватель. Ходовой ТЭН «из наличия» под самодельную камеру почти никогда не подходит по геометрии и посадке, а бытовой не держит температуру. Проще задать нагреватель под свои размеры и мощность: тогда он встаёт на место и работает в расчётном режиме, а не на пределе.
Собираете шкаф и нужен ТЭН?
Скажите объём камеры, рабочую температуру и посадку — рассчитаем мощность и изготовим воздушный ТЭН под вашу сборку.
Частые вопросы
Какая мощность ТЭН нужна для самодельного сушильного шкафа?
Ориентир — по объёму камеры: P (кВт) ≈ V (л) × 0,011–0,012 для режима до 200–300 °C. Например, на 100 литров это около 1,2 кВт плюс запас на разогрев. Точное значение зависит от утепления и загрузки.
Какой ТЭН подойдёт для температуры 300 градусов?
Воздушный, с оболочкой из жаростойкой нержавейки и умеренной удельной мощностью. Бытовой или «водяной» нагреватель с высокой удельной мощностью в воздухе перегревается и быстро прогорает.
Нужен ли вентилятор в самодельном шкафу?
Для равномерного прогрева — да. Без обдува низ и центр камеры будут холоднее верха. Вентилятор с жаростойкой крыльчаткой выравнивает температурное поле и ускоряет выход на режим.
Обязательна ли защита от перегрева?
Да, это не опция. Отдельный аварийный термостат или термопредохранитель рвёт цепь при перегреве независимо от регулятора. Без него залипший контакт нагрева приводит к бесконтрольному разогреву и пожару.
Можно ли взять ТЭН из наличия под свою камеру?
Обычно он не подходит по геометрии, посадке или удельной мощности, и приходится колхозить крепёж. Практичнее заказать нагреватель под свои размеры и мощность — он встанет на место и будет работать в расчётном режиме.
