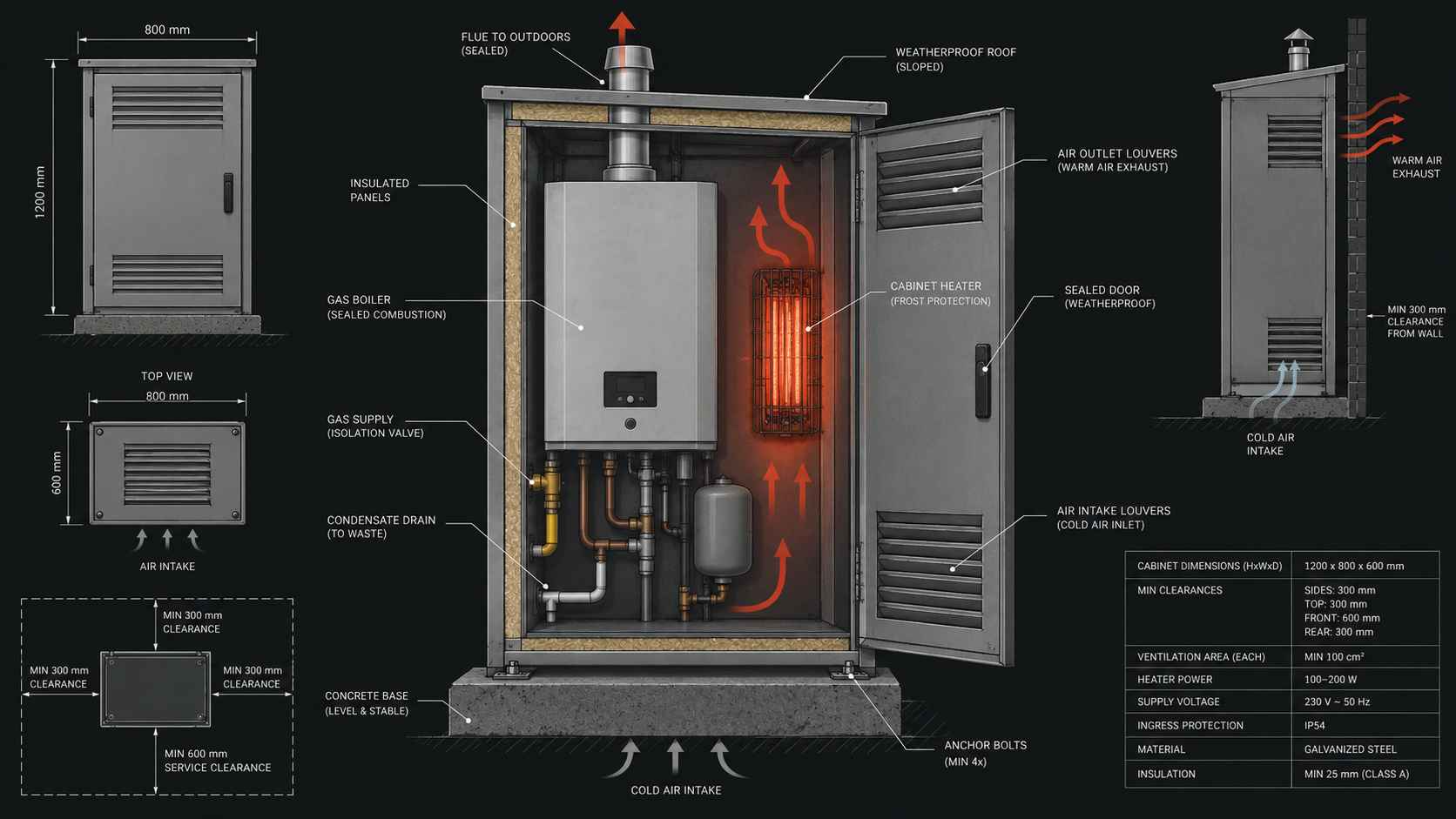

Шкаф для уличного газового котла живёт по другим правилам, чем шкаф для электроники. Здесь нельзя просто утеплить и закрыть наглухо: газовому оборудованию нужен приток воздуха на горение и отвод продуктов, а любая негерметичность по газу опасна. Обогрев тоже нужен — против замерзания конденсата и воды в контуре, но он вторичен по отношению к вентиляции и газовой безопасности.
Коротко
Шкаф для газового котла на улице должен обеспечивать вентиляцию (приток и отвод), защиту от осадков и достаточный обогрев, чтобы не замёрзли конденсат и вода. Герметизировать его, как шкаф с электроникой, нельзя. Все решения по газовой части согласуют с требованиями газовой службы — самодеятельность тут недопустима.
Что учесть в конструкции
- Вентиляция вместо герметизации. Котлу нужен воздух на горение и отвод продуктов сгорания. Приточные и вытяжные отверстия обязательны, наглухо закрытый шкаф недопустим по безопасности.
- Обогрев против замерзания. Конденсат в конденсационном котле и вода в контуре замерзают в мороз. Обогрев держит плюс, но его закладывают с учётом постоянного продува — часть тепла уходит с вентиляцией.
- Защита от осадков и ветра. Корпус защищает котёл и обвязку от дождя, снега и прямого ветра, но при этом остаётся вентилируемым. Это компромисс, а не глухой IP-бокс.
- Доступ для обслуживания. К котлу нужен подход для сервиса и осмотра. Шкаф проектируют так, чтобы снималась передняя панель и был доступ к узлам.
- Согласование по газу. Размещение газового котла и его обвязки регламентируется. Решение по шкафу согласуют с газовой службой, а монтаж выполняет допущенная организация.
Газовый шкаф нельзя герметизировать наглухо
Приём, который спасает шкаф с электроникой от конденсата — плотная герметизация — для газового котла опасен. Недостаток воздуха нарушает горение, а утечка газа в закрытом объёме недопустима. Вентиляция здесь важнее борьбы с конденсатом.
Где здесь обогрев и ТЭН
Обогрев в таком шкафу решает узкую задачу — не дать замёрзнуть воде и конденсату при остановке или в сильный мороз. Мощность считают с поправкой на постоянный воздухообмен: продуваемый шкаф теряет тепло быстрее закрытого, поэтому нагреватель берут с запасом. Температуру поверхности нагревателя держат безопасной, а размещают его так, чтобы не создавать локальный перегрев рядом с газовыми узлами.
Обогрев — дополнение, а не замена теплоизоляции котла
Сам котёл и трубы утепляют отдельно. Обогрев шкафа страхует от замерзания в простое и в экстремальный мороз, а не заменяет теплоизоляцию контура. Эти меры работают вместе.
Нужен нагреватель для вентилируемого уличного шкафа?
Рассчитаем обогрев с поправкой на воздухообмен и изготовим ТЭН с безопасной температурой поверхности под ваш шкаф.
Частые вопросы
Можно ли ставить газовый котёл в уличный термошкаф?
Да, при условии вентиляции, защиты от осадков, обогрева против замерзания и согласования с газовой службой. Такой шкаф нельзя герметизировать наглухо, как шкаф с электроникой.
Почему шкаф для газового котла нельзя закрывать герметично?
Котлу нужен приток воздуха на горение и отвод продуктов сгорания, а утечка газа в закрытом объёме опасна. Поэтому вентиляция здесь обязательна и важнее борьбы с конденсатом.
Зачем газовому шкафу обогрев?
Чтобы не замёрзли конденсат в конденсационном котле и вода в контуре при остановке или сильном морозе. Обогрев страхует от размораживания, но не заменяет утепление самого котла и труб.
Как считать мощность обогрева для вентилируемого шкафа?
С поправкой на постоянный воздухообмен: продуваемый шкаф теряет тепло быстрее закрытого, поэтому нагреватель берут с запасом относительно расчёта для герметичного корпуса.
Нужно ли согласовывать установку газового котла в шкафу?
Да. Размещение газового оборудования и обвязки регламентируется, решение согласуют с газовой службой, а монтаж выполняет допущенная организация. Самостоятельные переделки по газу недопустимы.
