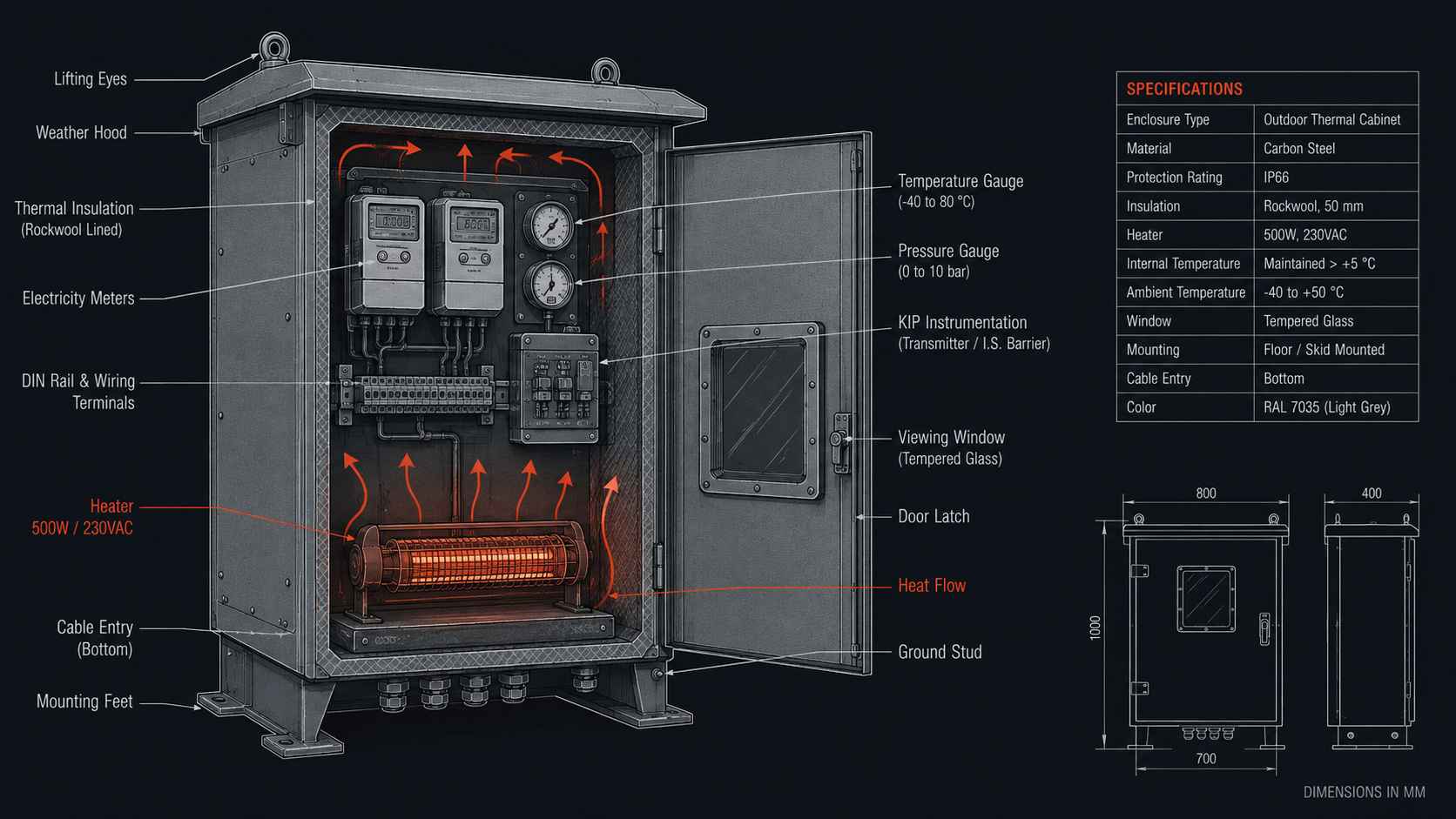

Приборы учёта и КИП на улице живут в жёстких условиях: мороз, влага, перепады. И проблема не только в том, что счётчик может замёрзнуть и отключиться. Хуже, когда он продолжает работать, но врёт — на холоде показания уплывают, и учёт становится недостоверным. Для приборов, по которым считают ресурсы и деньги, это прямые потери. Разберём, что учесть в термошкафу для счётчиков и КИП, чтобы они работали точно весь год.
Коротко
Счётчикам и КИП на улице нужен не просто плюс, а стабильная температура: на холоде их показания уходят, а перепады сбивают точность. В термошкафу для учёта закладывают обогрев на +5…+10 °C, защиту от конденсата и ровное поддержание температуры без резких качаний. Мощность обогрева считают по региону, а ТЭН берут с плавным нагревом под точную автоматику.
Почему счётчикам мало просто «не замёрзнуть»
С бытовой техникой достаточно, чтобы она включилась. С приборами учёта иначе: они должны не только работать, но и показывать верно. У счётчиков и датчиков есть паспортный диапазон, в котором гарантирована точность, и он уже, чем диапазон, в котором прибор просто функционирует. На морозе за пределами точного диапазона показания уплывают: где-то в плюс, где-то в минус. Прибор не сломан, но учёт по нему недостоверен. Поэтому в шкафу для КИП держат не выживание, а рабочий диапазон точности.
Мороз уводит показания
За нижней границей точного диапазона счётчик считает с погрешностью. Он работает, но цифрам верить нельзя. Обогрев держит прибор в зоне гарантированной точности.
Перепад сбивает калибровку
Резкие качания температуры хуже стабильного холода: приборы реагируют на скорость изменения. Ровный обогрев без рывков сохраняет точность лучше, чем мощный, но дёргающийся.
Конденсат на контактах
Влага на клеммах и плате счётчика ведёт к утечкам, окислению и ложным срабатываниям. Обогрев с вентиляцией держит контакты сухими и стабильными.
Почему важна не только температура, но и её стабильность?
Потому что многие приборы учёта чувствительны не только к абсолютному холоду, но и к скорости изменения температуры. Резкий перепад заставляет показания дрейфовать сильнее, чем ровный минус. Мощный обогрев, который включается рывками и гоняет температуру вверх-вниз вокруг уставки, для точной автоматики хуже, чем скромный, но плавный. Поэтому в шкафу для КИП важен не только сам факт обогрева, но и то, насколько ровно он держит температуру — без резких качаний.
Что заложить в шкаф для приборов учёта
| Параметр | Что закладывают | Зачем |
|---|---|---|
| Температура внутри | +5…+10 °C | Зона точности приборов |
| Стабильность | плавный нагрев | Без дрейфа показаний |
| Защита от влаги | обогрев + вентиляция | Сухие контакты и платы |
| Степень защиты | IP54 и выше | Дождь, снег, пыль снаружи |
| Доступ для съёма | смотровое окно/дверца | Снятие показаний без вскрытия |
- Обогрев на рабочий плюс. Мощность под региональный минимум, чтобы держать +5…+10 в мороз.
- Плавный нагрев. ТЭН и автоматика без резких качаний температуры вокруг уставки.
- Защита от конденсата. Обогрев с вентиляцией держит платы и клеммы сухими.
- Доступ к приборам. Окно или дверца для снятия показаний без потери тепла.
- Достаточный IP. Корпус держит дождь и пыль по месту установки.
Плавный обогрев точнее мощного рывками
Для приборов учёта скромный ТЭН, который держит температуру ровно, лучше мощного, который включается редкими рывками и раскачивает камеру. Дрейф показаний идёт от перепадов, а не от абсолютного значения. Поэтому обогрев для КИП подбирают под плавное поддержание, а не под быстрый разогрев — задача не прогреть, а стабилизировать.
Хватит ли одного обогрева, или нужна вентиляция?
Для счётчиков и КИП нужны оба. Обогрев держит температуру в зоне точности и выше точки росы, а вентиляция выводит влажный воздух, чтобы на контактах и плате не оседал конденсат. Влага для приборов учёта опаснее лёгкого холода: она даёт утечки, окисление и ложные срабатывания. Поэтому в шкафу для КИП обогрев и вентиляцию закладывают вместе, а во влажных местах добавляют влагопоглотитель.
Доступ к показаниям без потери тепла
У шкафа для учёта есть требование, которого нет у обычного термошкафа: к приборам регулярно подходят снимать показания или проверять их. Если для этого каждый раз распахивать дверцу, зимой в шкаф врывается морозный воздух, температура проваливается, а вместе с тёплым воздухом внутрь заходит влага, которая потом выпадет росой. Поэтому в шкафах для КИП закладывают смотровое окно или прозрачную вставку в дверце: показания видно снаружи, вскрывать корпус не нужно, тепло остаётся внутри. Там, где нужен и физический доступ, дверцу открывают быстро и не в самый мороз, а сам обогрев считают с запасом на такие короткие теплопотери.
Термошкаф для счётчиков и КИП решает задачу шире, чем «не замёрзнуть»: он держит приборы в зоне гарантированной точности и сухими весь год. Для этого нужен обогрев на +5…+10 с плавным поддержанием, вентиляция против конденсата и корпус с достаточной защитой. Мощность считают по региональному минимуму, а ТЭН подбирают под ровный нагрев — по образцу или чертежу, чтобы учёт оставался достоверным в любой мороз.
Собираете уличный шкаф под приборы учёта?
Посчитаем обогрев под точность ваших счётчиков и изготовим ТЭН с плавным нагревом — по образцу или чертежу, под нужную мощность и оболочку.
Частые вопросы
Какая температура нужна счётчикам в уличном шкафу?
Обычно +5…+10 °C — это зона гарантированной точности большинства приборов учёта. Просто «не замёрзнуть» мало: на морозе за пределами точного диапазона показания счётчика уплывают, и учёт становится недостоверным, хотя прибор продолжает работать.
Почему на морозе счётчик врёт, а не просто отключается?
У приборов учёта есть паспортный диапазон точности, который уже диапазона работы. За его нижней границей прибор функционирует, но считает с погрешностью. Обогрев держит счётчик в зоне точности, где показаниям можно верить.
Нужна ли вентиляция в шкафу с КИП, если есть обогрев?
Да. Обогрев держит температуру и уровень выше точки росы, а вентиляция выводит влажный воздух, чтобы на контактах и плате не оседал конденсат. Влага для приборов учёта опаснее лёгкого холода — даёт утечки и ложные срабатывания. Их закладывают вместе.
Какой обогрев лучше для приборов учёта — мощный или плавный?
Плавный. Дрейф показаний идёт от перепадов температуры, а не от абсолютного значения, поэтому ровное поддержание важнее быстрого разогрева. Скромный ТЭН, держащий температуру без качаний, для КИП лучше мощного, который включается рывками.
