Сервер, коммутатор или базовая станция вне помещения — задача сложнее обычного уличного шкафа. Такое оборудование само выделяет тепло и работает без остановки, поэтому у него две противоположные проблемы в один год: зимой оно мёрзнет на старте и от простоя вентиляторов, летом перегревается от собственного тепла плюс солнце. Обычного обогрева тут мало. Разберём, что учесть в термошкафу для активного IT-оборудования вне стен.
Коротко
Активному сетевому оборудованию вне помещения нужен климат-шкаф: обогрев на холодный старт зимой плюс отвод тепла летом, когда сервер греется сам. Главное — управление по датчику температуры, защита от конденсата, пылевые фильтры на вентиляции и корпус с достаточным IP. Обогрев считают по региону, охлаждение — по тепловыделению оборудования.
Две задачи в одном шкафу
Пассивная коммутация просто лежит в шкафу, и ей нужен только плюс зимой. Активное оборудование — сервер, коммутатор, роутер, базовая станция — само греется, крутит вентиляторы и работает круглосуточно. Поэтому у него противоположные проблемы по сезонам: зимой холодный старт и риск конденсата, летом перегрев от собственного тепла, усиленный солнцем на корпусе. Термошкаф для такого оборудования должен уметь и греть, и охлаждать, переключаясь по датчику температуры.
-
Обогрев для зимнего старта
После обесточивания или в мороз оборудованию нужно выйти на рабочую температуру, прежде чем стартовать. Обогрев поднимает шкаф до плюса и держит его на холодном пуске.
-
Отвод тепла летом
Работающий сервер выделяет тепло постоянно. Летом плюс солнце — и без отвода тепла шкаф превращается в духовку. Нужна вентиляция или активное охлаждение под тепловыделение техники.
-
Управление по датчику
Автоматика по температуре включает обогрев в мороз и охлаждение в жару, не давая им работать одновременно. Без термостата шкаф либо мёрзнет, либо перегревается.
Зачем серверу обогрев, если он греется сам?
Собственное тепло появляется только когда оборудование уже работает. Проблема — холодный старт: после отключения питания или в сильный мороз шкаф остывает, и оборудованию нужно выйти на рабочую температуру, прежде чем безопасно стартовать. Плюс на морозном пуске резко растёт риск конденсата, когда холодная техника контактирует с чуть более тёплым воздухом. Обогрев решает именно старт и переходные моменты, а не постоянный режим — в работе сервер греет себя сам, и тогда нужнее уже охлаждение.
Что учесть в климат-шкафу для IT
| Задача | Решение | Сезон |
|---|---|---|
| Холодный старт | обогрев по датчику | зима |
| Перегрев от техники | вентиляция / охлаждение | лето |
| Конденсат | обогрев + вентиляция | межсезонье |
| Пыль на вентиляции | фильтры | круглый год |
| Вода и пыль снаружи | IP54 и выше | круглый год |
- Обогрев под холодный старт. Мощность держит плюс в мороз и выводит шкаф на рабочую температуру.
- Отвод тепла. Вентиляция или активное охлаждение под тепловыделение оборудования летом.
- Термостат. Управление обогревом и охлаждением по датчику, чтобы они не спорили.
- Пылевые фильтры. Вентиляция активного оборудования тянет пыль, фильтры защищают платы.
- Защита от конденсата. Обогрев с вентиляцией держит электронику сухой в межсезонье.
Обогрев и охлаждение нельзя пускать вслепую
Без управления по датчику обогрев и охлаждение начинают мешать друг другу: нагрев борется с вентилятором, растёт расход, а температура всё равно не стоит на месте. В климат-шкафу для сервера всё завязано на термостат, который отдаёт команду только одному контуру в зависимости от того, что сейчас нужно — греть или отводить тепло.
Можно ли обойтись обычным уличным шкафом для сервера?
Для пассивной коммутации — да, ей хватает обогрева зимой. Для активного оборудования, которое само греется и работает круглосуточно, обычного термошкафа мало: летом оно перегреется от собственного тепла и солнца. Нужен климат-шкаф, где обогрев и отвод тепла управляются по датчику, есть пылевые фильтры и защита от конденсата. Разница в том, что сервер создаёт тепловую нагрузку сам, и её надо не только удерживать зимой, но и отводить летом.
Что происходит без климат-контроля
Если поставить активное оборудование в обычный уличный шкаф с одним обогревом, проблемы придут по сезонам. Зимой на холодном старте всё ещё терпимо: обогрев поднимет температуру. А вот летом начинается настоящее: работающий сервер выделяет тепло непрерывно, солнце нагревает металлический корпус снаружи, отвода тепла нет — и внутри быстро набирается температура выше рабочего предела оборудования. Дальше техника уходит в троттлинг, сбоит или отключается по перегреву, обычно в самый жаркий день, когда нагрузка максимальна. Пылевая проблема добавляется поверх: вентиляторы самого оборудования тянут неотфильтрованный воздух, платы и радиаторы забиваются, охлаждение падает ещё сильнее. Поэтому для активного оборудования климат-шкаф — не избыточность, а условие того, что техника доживёт до следующего лета.

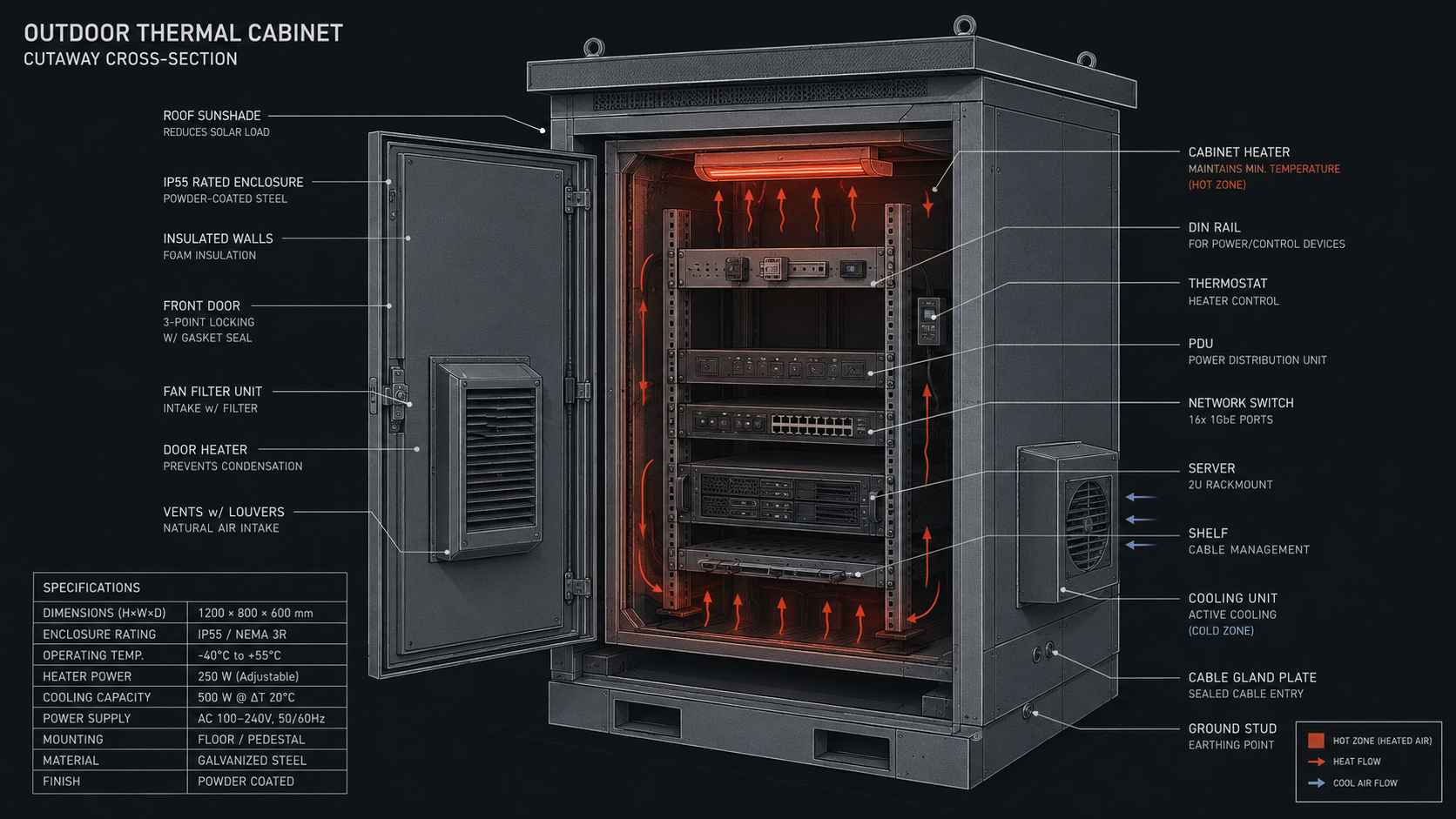

Термошкаф для сервера вне помещения — это климат-шкаф с двумя контурами: обогрев на холодный старт зимой и отвод тепла летом, когда оборудование греется само. Всё завязано на датчик температуры, дополнено пылевыми фильтрами и защитой от конденсата. Обогрев считают по региональному минимуму, охлаждение — по тепловыделению техники, а ТЭН обогрева подбирают под нужную мощность по образцу или чертежу.
Ставите активное оборудование в уличный шкаф?
Посчитаем обогрев под холодный старт вашей техники и изготовим ТЭН нужной мощности — по образцу или чертежу, под климат-шкаф с управлением по датчику.
Частые вопросы
Чем термошкаф для сервера отличается от обычного уличного?
Сервер и активное оборудование сами выделяют тепло и работают круглосуточно, поэтому им нужен климат-шкаф с двумя контурами: обогрев на зимний старт и отвод тепла летом. Обычному уличному шкафу для пассивной коммутации достаточно только обогрева.
Зачем серверу обогрев, если он сам греется?
Собственное тепло есть только в работе. Обогрев нужен для холодного старта: после обесточивания или в мороз шкаф остывает, и оборудованию надо выйти на рабочую температуру перед пуском. Плюс на морозном старте растёт риск конденсата, который обогрев тоже снимает.
Как в одном шкафу совместить нагрев и охлаждение?
Через управление по датчику температуры: термостат включает обогрев в мороз и охлаждение в жару, не давая им работать одновременно. Без такого управления контуры мешают друг другу, растёт расход, а температура не стабилизируется.
Нужны ли фильтры в шкафу с активным оборудованием?
Да. Вентиляция активной техники тянет наружный воздух с пылью, которая оседает на платах и вентиляторах, ухудшая охлаждение. Пылевые фильтры на вводе воздуха защищают электронику, их периодически чистят или меняют.
