Узел связи и система АСКУЭ на улице — это модем, контроллер, счётчики и часто резервное питание в одном шкафу. Всё это рассчитано на комнатную температуру, а стоит на опоре, стене трансформаторной или в поле. В мороз модем теряет связь, дисплей контроллера гаснет, аккумулятор резерва садится. Данные перестают уходить именно тогда, когда они нужнее всего. Разберём, что заложить в термошкаф под связное оборудование и учёт, чтобы система работала без зимних провалов.
Коротко
Связному оборудованию и АСКУЭ нужен стабильный плюс, а не выживание на грани. Закладывают утепление, обогрев с терморегулятором под мороз региона, вентиляцию против конденсата, тёплый отсек для резервных аккумуляторов и герметичные вводы. Обогрев и резерв проектируют вместе.
Почему связь и учёт отваливаются в мороз
Модем и контроллер уходят в минус
Промышленный модем и контроллер АСКУЭ имеют нижнюю границу рабочей температуры. За ней связь рвётся, устройство перезагружается или не стартует. На морозе без обогрева шкаф быстро уходит ниже этой границы, и данные перестают уходить на сервер.
Аккумулятор резерва садится
Резервное питание на аккумуляторе на холоде отдаёт малую долю ёмкости. При отключении сети в мороз резерв, которого летом хватало на часы, живёт минуты, и узел гаснет вместе с сетью.
Конденсат на платах
Перепады температуры и влага дают конденсат на клеммах счётчиков и платах контроллера. Отсюда ложные показания, окисление контактов и постепенный отказ. Учёт начинает врать до того, как совсем откажет.

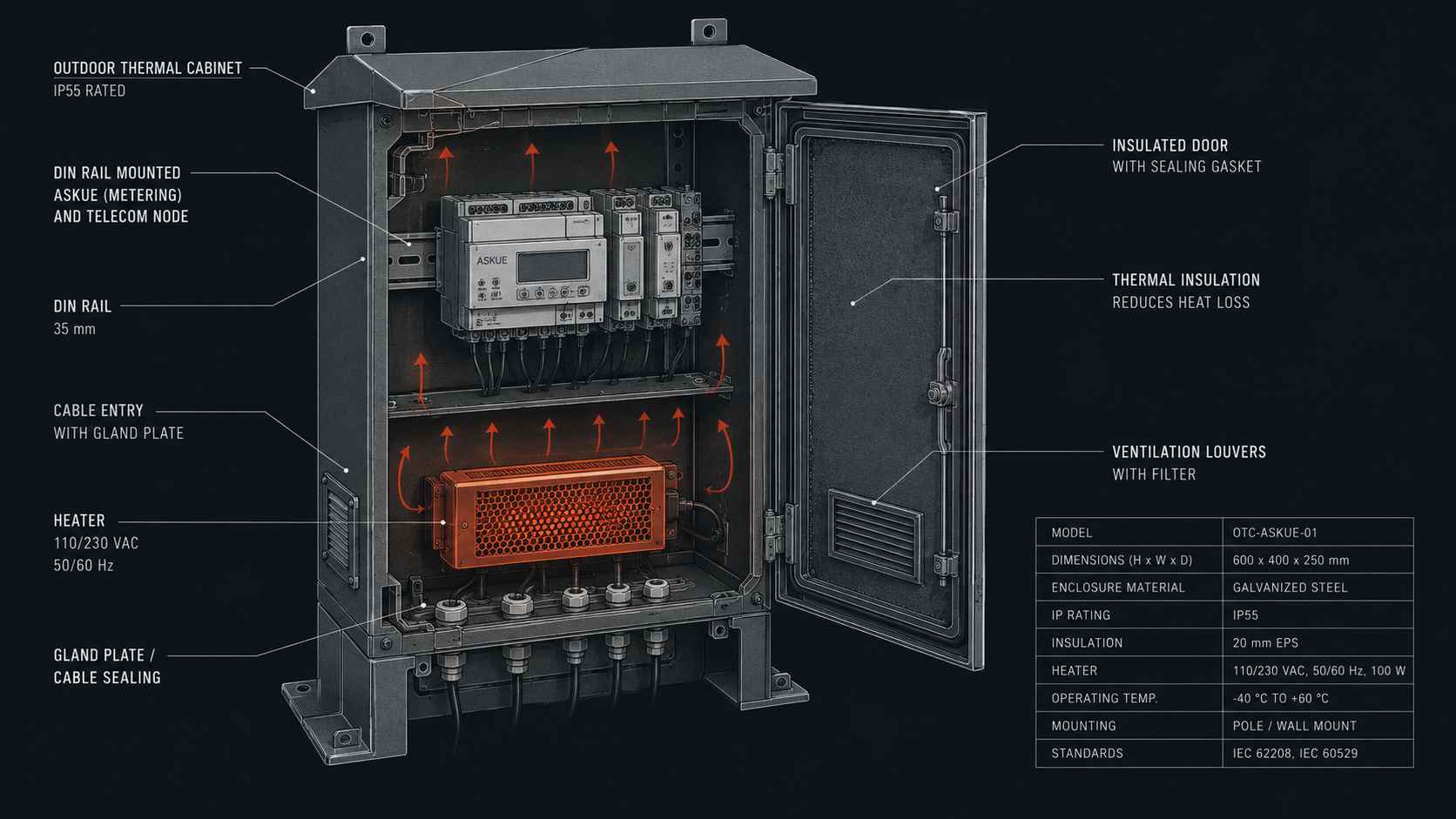

Что заложить в шкаф
- Стабильный плюс, а не минимум. Для связного оборудования держат уверенный плюс с запасом до нижней границы его рабочего диапазона, а не +1 °C на грани.
- Обогрев под мороз региона. Мощность ТЭН считают под минимальную температуру, утепление и объём, с запасом на ветер и холодный старт.
- Вентиляция против конденсата. Управляемый продув убирает влагу, но увязан с обогревом, чтобы зимой не выхолаживать шкаф и не морозить модем.
- Тёплый отсек для АКБ. Резервные аккумуляторы держат в тепле, иначе резерв в мороз бесполезен, а литий вообще нельзя заряжать при минусе.
- Герметичные вводы и антенна. Кабели питания, связи и антенный ввод герметизируют: по ним идёт и влага, и холод.
| Оборудование | Что критично | Решение в шкафу |
|---|---|---|
| Модем, роутер | Нижний порог температуры | Стабильный плюс обогревом |
| Контроллер АСКУЭ | Старт и стабильность | Плюс с запасом, без скачков |
| Счётчики | Точность, контакты | Без конденсата, вентиляция |
| Резерв АКБ | Ёмкость на морозе | Тёплый отсек, подогрев |
Обогрев не должен сажать резерв
При пропаже сети обогрев на полную мгновенно разрядит резервный аккумулятор, и узел связи погаснет вместе с теплом. Логику приоритетов задают заранее: на автономии питают связь и учёт, а тепло держат утеплением и подогревом только отсека батарей. Иначе резерв уходит на подогрев воздуха, а данные всё равно теряются.
Учитывайте тепло от самого оборудования
Работающие модем, контроллер и блоки питания греют шкаф изнутри. На объектах с постоянной нагрузкой это уменьшает потребность в обогреве. Но полагаться только на это нельзя: в простое или после перезагрузки тепловыделение падает, и без обогрева шкаф остынет. Тепло начинки учитывают как бонус, а не как основной источник.
Где такие шкафы обычно стоят
Условия сильно зависят от места установки, и это меняет расчёт. Шкаф на бетонной опоре в открытом поле продувается ветром со всех сторон — теплопотери выше, обогрев считают с запасом на ветровую нагрузку. Шкаф на стене трансформаторной подстанции частично прикрыт и рядом с источником тепла, ему нужно меньше. Узел на фасаде жилого дома чаще страдает не от мороза, а от перегрева летом на солнечной стороне, и там на первый план выходит вентиляция и козырёк от солнца. Одинаковый по начинке шкаф для этих трёх точек будет собран по-разному.
Важен и режим опроса. Если АСКУЭ отдаёт данные раз в сутки, узел большую часть времени в дежурном режиме и греется изнутри слабо — обогрев несёт почти всю нагрузку. Если идёт постоянная передача, тепло от модема и блоков питания заметно помогает, и обогрев можно взять скромнее. Эти детали выясняют до расчёта, иначе мощность ТЭН окажется либо избыточной, либо недостаточной.
Заложите доступ для обслуживания
Узел связи и АСКУЭ обслуживают в поле, часто в мороз и в перчатках. Клеммы счётчиков, антенный ввод и место замены аккумулятора должны быть под рукой, а не за монтажной панелью. Продуманная компоновка экономит часы на каждом выезде и снижает риск ошибки при работе на холоде.
Термошкаф под узел связи и АСКУЭ — это не просто утеплённый ящик, а согласованная климат-система под конкретный набор оборудования. Обогрев, вентиляцию и резерв считают вместе, под мороз региона и логику работы узла. ТЭН подбирают под объём шкафа и холодный старт, с оболочкой под уличную среду. Тогда данные уходят на сервер и в оттепель, и в сорокаградусный мороз, а не только летом.
Нужен термошкаф под узел связи или АСКУЭ?
Спроектируем климат-систему под ваше оборудование и регион и изготовим ТЭН нужной мощности под объём шкафа и холодный старт.
Частые вопросы
Почему узел связи и АСКУЭ отваливаются в мороз?
У модема и контроллера есть нижняя граница рабочей температуры. Без обогрева уличный шкаф уходит ниже неё, и оборудование теряет связь, перезагружается или не стартует. Плюс на морозе резко падает ёмкость резервного аккумулятора.
Какую температуру держать в шкафу со связным оборудованием?
Стабильный плюс с запасом до нижней границы рабочего диапазона оборудования, а не минимальные +1 °C на грани. Ровный режим без скачков важнее, чем просто отсутствие минуса: перепады дают конденсат и сбои.
Как быть с резервным питанием такого шкафа зимой?
Аккумуляторы держат в тёплом отсеке, иначе на морозе резерв отдаёт малую долю ёмкости. При пропаже сети обогрев на полную отключают, чтобы не разрядить батарею, и питают связь и учёт, а тепло держат утеплением и подогревом отсека АКБ.
Нужна ли вентиляция шкафу с электроникой и счётчиками?
Да, против конденсата. Влага и перепады температуры дают конденсат на платах контроллера и контактах счётчиков, что ведёт к ложным показаниям и окислению. Вентиляцию увязывают с обогревом, чтобы зимой не выхолаживать шкаф.
Можно ли обойтись теплом от самого оборудования?
Нет, только как дополнением. Работающие модем и блоки греют шкаф, но в простое или после перезагрузки тепловыделение падает, и без обогрева шкаф остынет ниже рабочего порога. Обогрев рассчитывают отдельно, а тепло начинки учитывают как бонус.
