Камеры на объекте работают, а записи за морозную ночь нет — регистратор ушёл в перезагрузку или жёсткий диск отказался писать на холоде. Видеорегистратор рассчитан на комнату, а его нередко вешают в бокс на улице рядом с камерами. Термошкаф с обогревом держит регистратор и диск в рабочем диапазоне, и архив не рвётся. Разберём, что мёрзнет в уличном NVR и как собрать под него правильный шкаф.
Что отказывает у регистратора на холоде
Видеорегистратор — это не только плата и порты, но и жёсткий диск, а диск к температуре чувствителен особенно. Обычные HDD имеют нижнюю границу рабочей температуры около нуля, и на морозе смазка в подшипниках густеет, диск не раскручивается или пишет с ошибками. Регистратор в этот момент либо не видит накопитель, либо уходит в циклическую перезагрузку, и запись прерывается. Добавьте к этому блок питания, у которого на холоде плывут параметры, и модуль связи, теряющий сеть, — и архив за холодную ночь оказывается пустым. Причём камеры при этом могут работать, а вот сердце системы, регистратор, встаёт.
- Жёсткий диск — самое слабое звено: на морозе густеет смазка, диск не стартует или пишет с ошибками, архив рвётся.
- Плата регистратора — при выходе за диапазон сбоит, уходит в перезагрузку, теряет настройки времени.
- Блок питания — на холоде плывут выходные параметры, возможны просадки под нагрузкой.
- Модуль связи / сеть — теряет соединение, удалённый просмотр и выгрузка архива отваливаются.
- Конденсат — при перепадах оседает на плате и разъёмах, ведёт к коррозии и замыканиям.
Диску одинаково вредны и холод, и перегрев

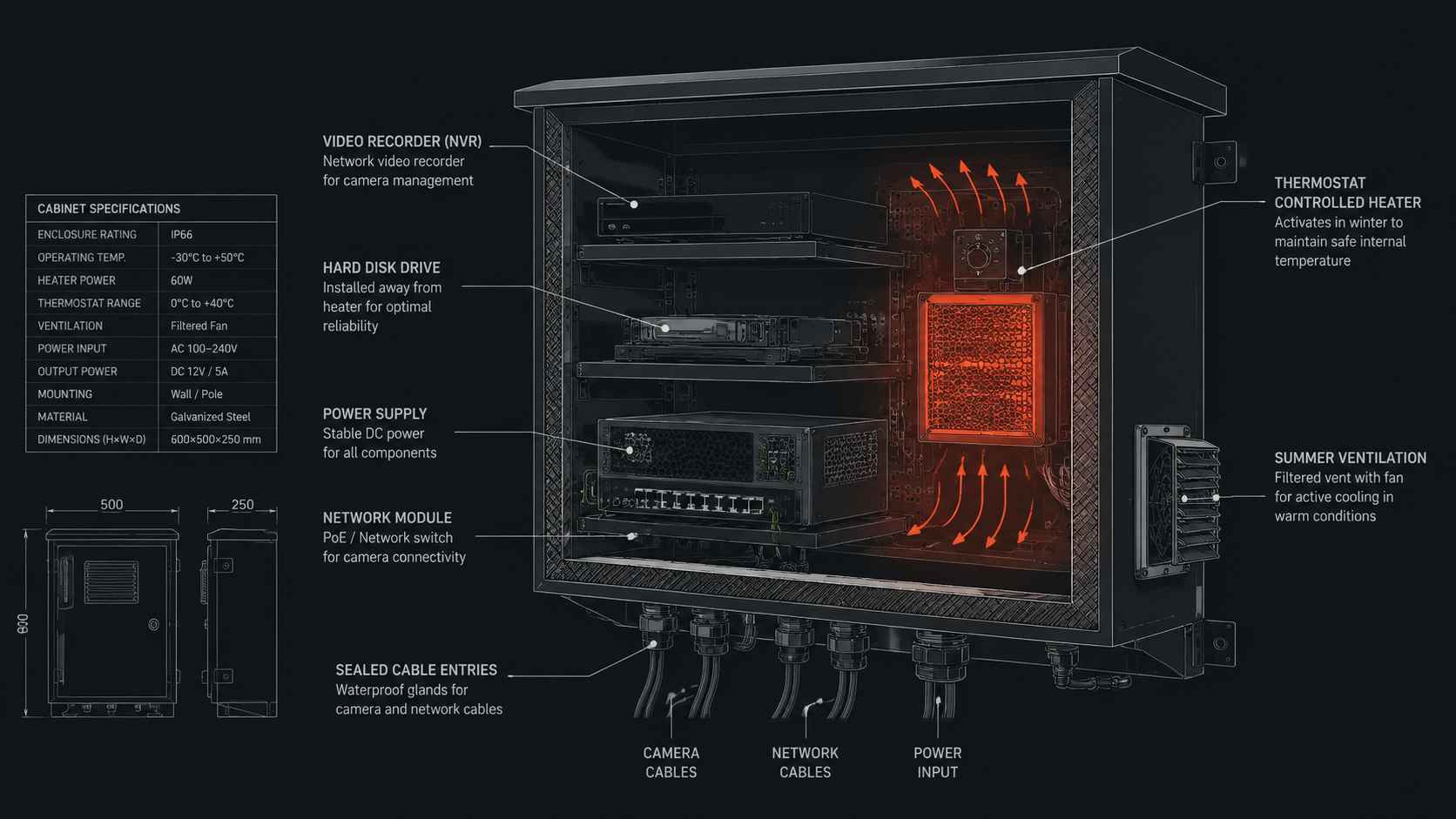

Жёсткий диск в уличном регистраторе — узел, который надо держать в узком комфортном коридоре. На морозе он не стартует, но и рядом с нагревателем ему не место: постоянный перегрев так же сокращает ресурс и ведёт к сбоям чтения-записи. Поэтому в термошкафу диск и регистратор располагают в стороне от ТЭН, а обогрев рассчитывают на мягкое поддержание плюсовой температуры по всему объёму, а не на локальный жар. Летом задача обратная — не дать перегреться: если шкаф стоит на солнце, диск может выйти за верхнюю границу, и тогда важнее вентиляция и защита от прямых лучей, чем обогрев. Хороший вариант — нагреватель на термостате зимой плюс продуманная вентиляция на лето, чтобы диск круглый год оставался в своём диапазоне и архив не терялся ни в мороз, ни в жару.
Как собрать шкаф под регистратор
Начинают с утепления и обогрева. Корпус берут утеплённый, нагреватель — на термостате, мощность считают по объёму шкафа и минимальной температуре в регионе: компактному утеплённому боксу под регистратор и диск обычно хватает 50–150 Вт. Диск и регистратор ставят так, чтобы к ним доходило тепло, но не било напрямую от ТЭН. Питание и коммутацию разводят аккуратно, с запасом провода и доступом к клеммам. Вводы кабелей от камер и сети делают через герметичные гермовводы, а не через открытые отверстия. И обязательно продумывают лето: вентиляцию с фильтром или термостатируемую вытяжку, чтобы на солнце регистратор и диск не перегрелись.
Какая температура нужна внутри термошкафа с видеорегистратором?
Ориентируются на жёсткий диск как на самое чувствительное звено, а у него узкий комфортный диапазон. Зимой задача — не дать температуре упасть к нулю и ниже, где диск перестаёт стартовать и пишет с ошибками; для этого держат уверенный плюс, не гонясь за комнатными двадцатью градусами, потому что это лишний расход энергии. Летом задача обратная — не дать перегреться выше верхней границы диска, особенно если шкаф стоит на солнце. То есть цель не конкретная цифра, а удержание диска в его рабочем коридоре круглый год: термостат включает обогрев в мороз, а вентиляция сбрасывает лишнее тепло в жару. Точные границы берут из паспорта конкретного регистратора и модели диска — у разных накопителей рабочий диапазон отличается, и ориентироваться надо на самый требовательный узел в шкафу.
Что предусмотреть заранее
Уличный шкаф под регистратор решает сразу несколько задач, и лучше заложить их на старте. Обогрев на термостате — против мороза. Вентиляция и защита от солнца — против летнего перегрева диска. Герметичные вводы и класс защиты корпуса — против воды и пыли. Запас по месту — чтобы диск и регистратор стояли в стороне от нагревателя, а провода не были в натяг. И резерв питания, если запись критична: аккумулятор тоже держат в тепле, но не вплотную к ТЭН. Собранный так шкаф превращает бытовой регистратор в узел, который переживает и морозную ночь, и жаркий полдень без потери архива.
Можно ли просто поставить регистратор в обычный уличный бокс без обогрева?
Можно, но зимой такой бокс не спасёт, и вот почему. Обычный герметичный бокс защищает от воды и пыли, но не от температуры: внутри будет ровно такой же мороз, как снаружи, только без осадков. Жёсткому диску от этого не легче — он всё равно окажется ниже рабочей границы, не стартует или начнёт писать с ошибками, и архив за холодную ночь пропадёт. Плюс в неотапливаемом боксе при перепадах температуры активно копится конденсат, который оседает на плате и разъёмах и со временем вызывает коррозию. То есть бокс без обогрева решает только половину задачи — защиту от осадков, — а вторую половину, температурную, оставляет открытой. Для круглогодичной работы регистратора на улице нужен именно термошкаф: утеплённый корпус, нагреватель на термостате против мороза и вентиляция против летнего перегрева. Тогда и вода снаружи, и температура внутри под контролем, и запись не прерывается.
Так что уличный видеорегистратор подводит не камерами, а собственным диском и платой на холоде. Соберите под него утеплённый термошкаф с нагревателем на термостате, разнесите диск и обогрев, сделайте герметичные вводы и заложите вентиляцию на лето — и архив перестанет обрываться в первый же мороз.
Нужен обогрев для шкафа с регистратором?
Подберём и изготовим ТЭН или нагреватель на термостате под ваш термошкаф с видеорегистратором и жёстким диском. Рассчитаем мощность по объёму бокса и морозам в регионе, учтём разнос диска и нагревателя — пришлите размеры шкафа.
Частые вопросы
Почему уличный видеорегистратор зимой теряет запись?
Из-за жёсткого диска и платы, которые не рассчитаны на мороз. У обычного HDD нижняя граница рабочей температуры около нуля: на холоде густеет смазка в подшипниках, диск не раскручивается или пишет с ошибками. Регистратор либо не видит накопитель, либо уходит в циклическую перезагрузку, и запись прерывается. Добавляют проблем блок питания, у которого плывут параметры, и модуль связи, теряющий сеть. При этом камеры могут работать, а вот регистратор как сердце системы встаёт, и архив за холодную ночь оказывается пустым. Решение — термошкаф с обогревом на термостате, который держит регистратор и диск в рабочем диапазоне.
Какой обогрев нужен для термошкафа с видеорегистратором?
Нагреватель на термостате, мощность которого считают по объёму шкафа и минимальной температуре в регионе. Для компактного утеплённого бокса под регистратор и диск обычно хватает 50–150 Вт. Важнее не задирать мощность, а утеплить корпус и поставить нормальный термостат, который включает обогрев только при похолодании. Диск и регистратор располагают так, чтобы к ним доходило тепло, но не било напрямую от нагревателя — перегрев диску так же вреден, как холод. Дополнительно закладывают вентиляцию на лето, чтобы на солнце диск не перегрелся. Точную мощность подбирают под объём и климат, а не берут наугад.
Можно ли поставить регистратор в обычный уличный бокс без обогрева?
Зимой такой бокс не спасёт. Герметичный бокс защищает от воды и пыли, но не от температуры — внутри будет тот же мороз, что снаружи. Жёсткий диск окажется ниже рабочей границы, не стартует или начнёт писать с ошибками, и архив за холодную ночь пропадёт. Плюс в неотапливаемом боксе при перепадах активно копится конденсат, оседает на плате и разъёмах и вызывает коррозию. То есть бокс без обогрева решает только защиту от осадков, а температурную задачу оставляет открытой. Для круглогодичной работы нужен термошкаф: утеплённый корпус, нагреватель на термостате против мороза и вентиляция против летнего перегрева.
Что вреднее жёсткому диску регистратора — холод или жара?
Вредны оба, диску нужен узкий комфортный коридор. На морозе густеет смазка в подшипниках, диск не стартует и пишет с ошибками. При перегреве, наоборот, сокращается ресурс и растёт число сбоев чтения-записи. Поэтому диск нельзя ни морозить, ни ставить вплотную к нагревателю. В термошкафу его размещают в стороне от ТЭН, обогрев рассчитывают на мягкое поддержание плюсовой температуры, а на лето закладывают вентиляцию и защиту от солнца. Точные границы берут из паспорта конкретной модели диска — у разных накопителей диапазон отличается. Цель одна: удержать диск в его рабочем коридоре круглый год, чтобы архив не терялся ни в мороз, ни в жару.
