В сушильном шкафу греет не «нагреватель вообще», а система из четырёх частей: ТЭН отдаёт тепло, конвекция разносит его по камере, датчик измеряет, регулятор держит уставку. Стоит выпасть одному звену — и шкаф либо не набирает температуру, либо греет пятнами. Понимание этой цепочки экономит часы диагностики: сразу видно, где искать причину.
Коротко
ТЭН — источник тепла, но равномерность в камере задаёт не он, а движение воздуха. В шкафу с естественной конвекцией тепло идёт вверх, и низ всегда холоднее. Принудительный обдув вентилятором выравнивает поле и ускоряет выход на режим. Датчик и регулятор замыкают контур: они держат температуру, а не создают её.

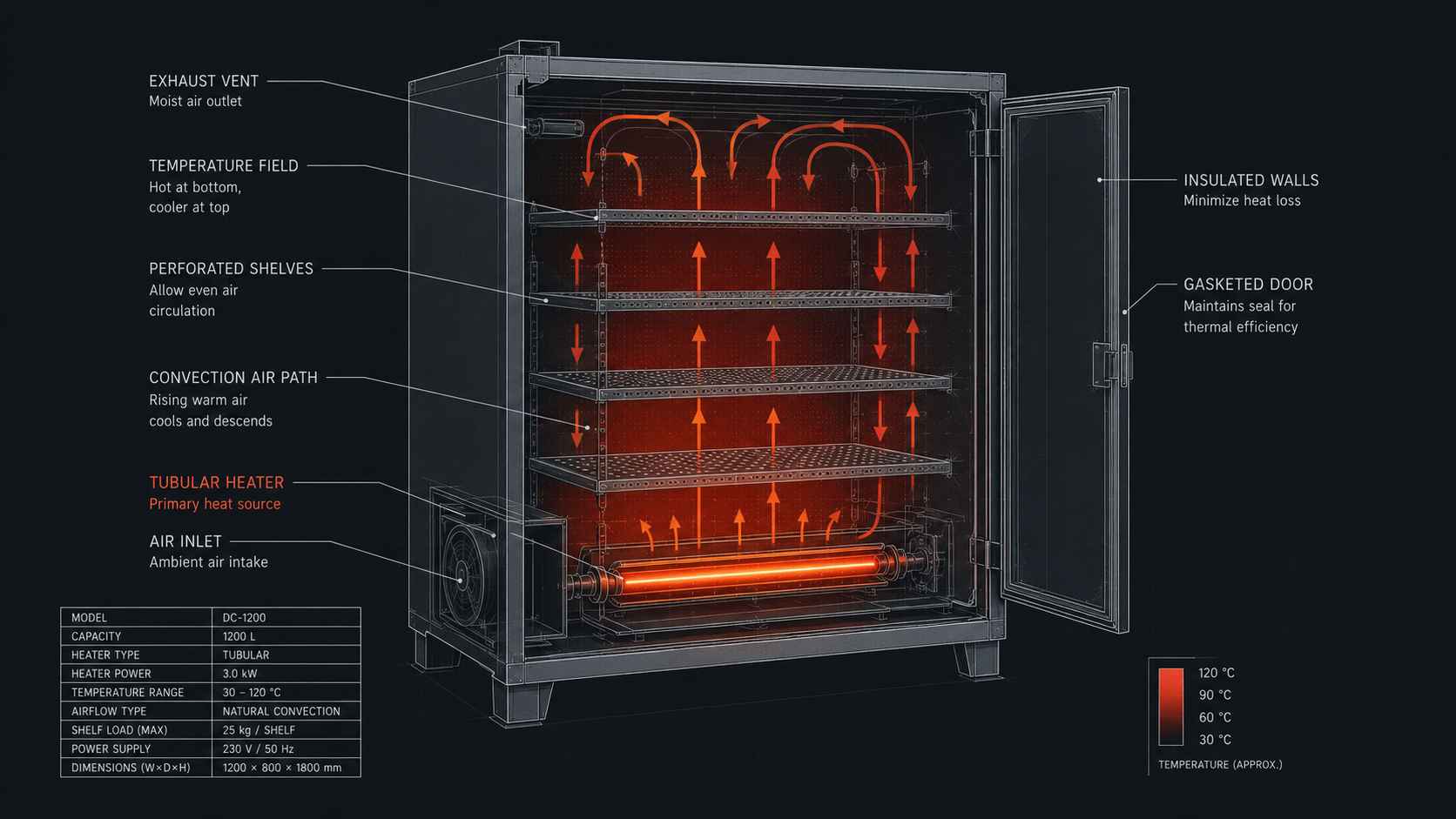

Путь тепла от спирали до образца
-
ТЭН отдаёт тепло
Внутри трубки нихромовая спираль, засыпанная периклазом. Ток разогревает спираль, тепло через наполнитель идёт на оболочку, а с неё — в воздух камеры. Мощность и площадь трубки подбирают так, чтобы поверхность не раскалялась докрасна: перегрев самой оболочки укорачивает жизнь нагревателя.
-
Воздух разносит тепло по камере
Дальше всё решает конвекция. Нагретый воздух легче, он поднимается; на его место снизу подтягивается холодный. Так возникает круговорот, который и прогревает садку. Без движения воздуха тепло висело бы вокруг ТЭН горячим карманом.
-
Датчик измеряет температуру
Термопара или термосопротивление стоит в одной точке камеры и меряет только её. Если датчик у стенки рядом с ТЭН, он покажет больше, чем в центре садки. Отсюда частая жалоба: «на дисплее 200, а образец недосушен».
-
Регулятор держит уставку
Терморегулятор сравнивает показания датчика с заданием и включает-выключает нагрев. Он не делает поле ровным — он лишь удерживает температуру в точке датчика. Равномерность — забота конвекции и расположения ТЭН.
Естественная или принудительная конвекция
| Параметр | Естественная конвекция | Принудительная (вентилятор) |
|---|---|---|
| Равномерность поля | перепад по высоте заметный | перепад в разы меньше |
| Выход на режим | медленнее | быстрее |
| Плотная загрузка | плохо прогревается низ и центр | прогревается ровно |
| Что сушим | лёгкие образцы, нежёсткие требования | партии, точные режимы, порошковая краска |
| Шум и цена | тихо, проще | вентилятор, чуть дороже |
Почему поле температур всегда неровное
Идеально ровной температуры в камере не бывает: у стенок теплопотери, у двери подсос холодного воздуха, а тёплый воздух всё равно копится под потолком. Задача конструкции — свести этот разброс к допустимому. Помогает грамотное расположение ТЭН (снизу и по бокам, а не одной точкой), обдув и зазоры между образцами, чтобы воздух проходил насквозь.
Мощнее ТЭН не значит равномернее
Если шкаф греет пятнами, добавлять мощность бесполезно: горячий угол станет ещё горячее. Работает другое — распределить нагрев по площади, наладить обдув и не забивать камеру вплотную.
Когда все четыре звена согласованы, шкаф выходит на режим за разумное время и держит его по всему объёму. Если что-то из цепочки выпадает, симптом обычно указывает на виновника: не набирает температуру — ТЭН или регулятор, греет пятнами — конвекция и раскладка ТЭН, скачет уставка — датчик и калибровка.
Нужен ТЭН под конкретную камеру?
Подберём и изготовим нагреватель под геометрию вашего шкафа — с расчётом мощности и расположения под равномерный прогрев.
Частые вопросы
Что важнее для равномерного прогрева — мощность ТЭН или конвекция?
Конвекция. Мощность задаёт, как быстро камера выходит на режим, а равномерность температуры определяется движением воздуха и расположением нагревателей. Мощный ТЭН в одной точке только усилит перепад.
Почему на дисплее нужная температура, а образец недосушен?
Датчик меряет температуру в своей точке, а не в центре садки. Если он стоит у стенки рядом с ТЭН, показания завышены относительно образца. Помогает вынос датчика в рабочую зону и обдув.
Зачем в сушильном шкафу вентилятор?
Он создаёт принудительную конвекцию: выравнивает температуру по объёму и ускоряет выход на режим. Для плотной загрузки и точных режимов вентилятор почти обязателен, для лёгких образцов хватает естественной конвекции.
Можно ли выровнять поле температур, не меняя шкаф?
Часто да: разложить образцы с зазорами, не забивать камеру вплотную, проверить положение датчика. Если этого мало, перераспределяют нагрев — добавляют или переставляют ТЭН по площади стенок.
Из чего состоит сам ТЭН?
Из металлической трубки-оболочки, внутри которой нихромовая спираль, засыпанная периклазом (оксидом магния). Периклаз передаёт тепло от спирали на оболочку и одновременно изолирует её электрически.
