В большом шкафу с одним ТЭНом внизу всегда получается одно и то же: у нагревателя температура заданная, а под потолком — на несколько градусов выше или ниже, смотря как ходит воздух. Один источник тепла в объёме на 300 литров физически не может прогреть камеру ровно. Отсюда и берутся два ТЭНа с раздельными зонами — не для маркетинга, а чтобы убрать градиент, который один нагреватель создаёт по определению.
Коротко
Два ТЭНа с раздельными зонами дают более ровное поле за счёт нагрева с разных сторон, запас мощности с частичным резервом и независимое поддержание температуры в верхней и нижней части камеры. Расплата — сложнее управление и выше цена. Для небольшого объёма с хорошей конвекцией хватает одного ТЭНа.
Почему один ТЭН в большой камере создаёт градиент
Нагреватель отдаёт тепло воздуху рядом с собой, а дальше оно расходится по камере конвекцией и обдувом. Пока камера небольшая, воздух успевает перемешаться и поле остаётся ровным. Но чем больше объём и выше камера, тем длиннее путь тепла от единственного ТЭНа до дальних углов. Горячий воздух поднимается вверх, у нагревателя внизу температура одна, под потолком — другая, и между ними устойчивый перепад. В шкафу на 300–500 литров с одним ТЭНом разница верх-низ легко доходит до 5–8 °C даже при работающем вентиляторе.

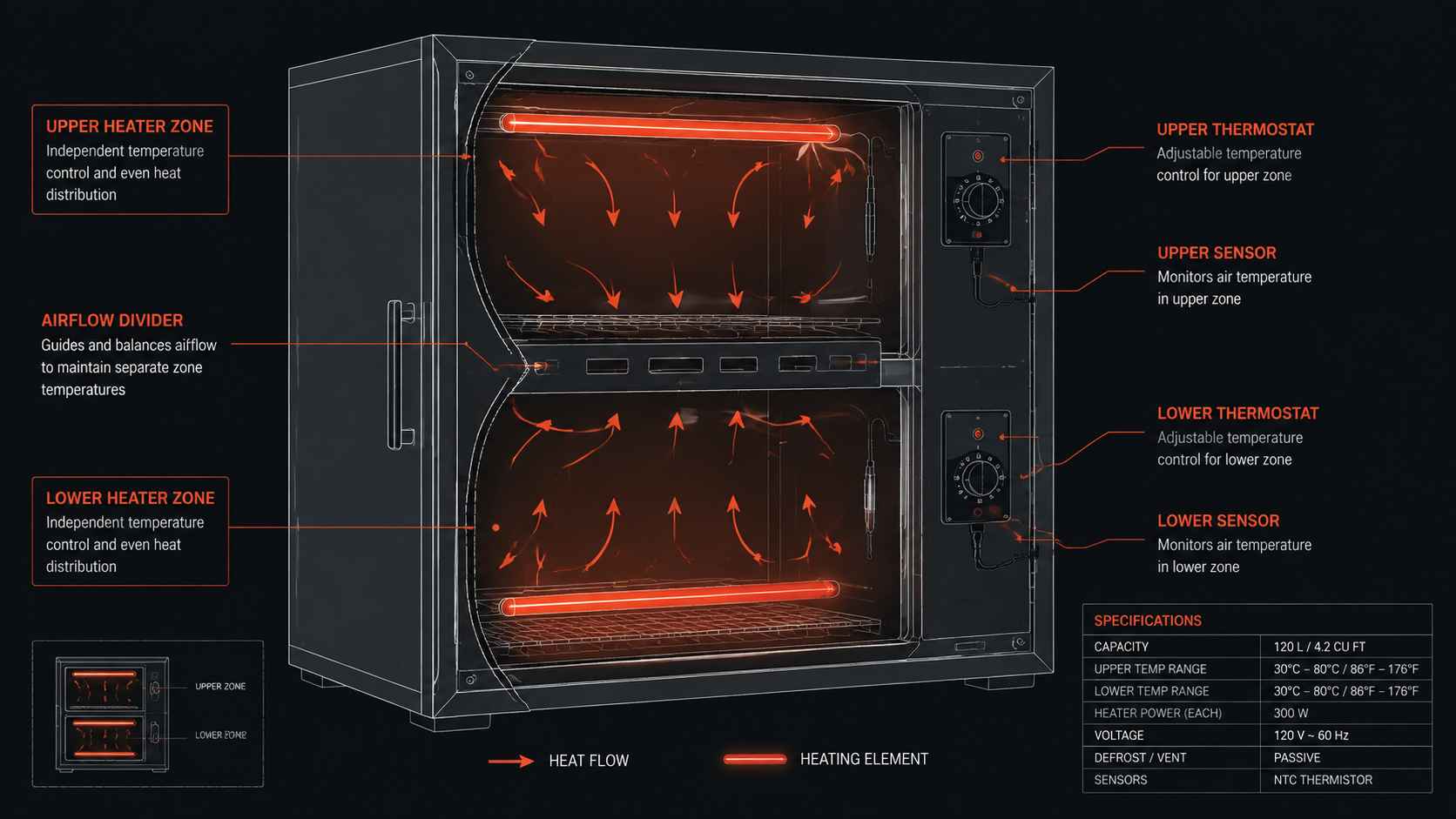

Два ТЭНа решают это геометрией. Нагрев идёт с разных сторон — например, снизу и сверху или по двум противоположным стенкам, — и тепло вливается в камеру сразу в нескольких местах. Путь от источника до любой точки короче, застойных холодных зон меньше, вертикальный градиент падает. Ровное поле — это не про мощность как таковую, а про то, откуда тепло приходит: два источника с разных сторон греют объём ровнее, чем один суммарной той же мощности.
Что ещё даёт вторая зона нагрева
Кроме равномерности, разделение на зоны приносит несколько практичных вещей. Первая — зонное регулирование: у верхней и нижней части камеры свой датчик и свой контур управления, и температуру в них поддерживают независимо. Если загрузка внизу тяжёлая и холодная, нижняя зона добавит мощности, не перегревая при этом верх. Один ТЭН на всю камеру так не умеет — он реагирует на один датчик и греет всё одинаково.
Вторая — запас мощности и быстрый выход на режим. Два ТЭНа при старте дают суммарную мощность, и холодная камера с холодной загрузкой прогревается быстрее, чем от одного нагревателя. Третья — частичный резерв. Если один ТЭН перегорит, второй позволит шкафу работать дальше, пусть медленнее и с меньшей равномерностью, — прогон не сорвётся посреди процесса, а замену можно спланировать. С единственным нагревателем его выход из строя останавливает работу полностью.
| Параметр | Один ТЭН | Два ТЭНа, зоны |
|---|---|---|
| Равномерность в большой камере | Градиент до 5–8 °C | Ровнее за счёт нагрева с разных сторон |
| Выход на режим | Медленнее | Быстрее, суммарная мощность на старте |
| Регулирование по высоте | Одно на всю камеру | Независимое для верха и низа |
| Резерв при отказе | Остановка работы | Работа на одном ТЭНе |
| Управление и цена | Проще и дешевле | Сложнее и дороже |
Два ТЭНа греют быстрее одного?
Да, при выходе на режим — если их суммарная мощность больше мощности одиночного нагревателя. Два ТЭНа при старте вливают в камеру больше киловатт одновременно, поэтому холодная камера с холодной загрузкой прогревается до рабочей температуры быстрее. Но выигрыш в скорости — это не главная причина ставить два ТЭНа, и он есть не всегда: если два нагревателя дают в сумме ту же мощность, что один, скорость прогрева будет примерно одинаковой. Основная польза двух ТЭНов в другом — они греют камеру с разных сторон, и это выравнивает температурное поле, убирая градиент верх-низ, который один нагреватель в большом объёме создаёт всегда. Плюс появляется зонное регулирование и частичный резерв на случай отказа одного из них. То есть скорость — приятный побочный эффект, а покупают два ТЭНа ради ровности поля и управляемости, особенно в камерах от 300 литров.
Смотрите на схему нагрева, а не только на число ТЭНов
Два ТЭНа сами по себе не дают ровное поле автоматически. Важно, как они расположены и как управляются. Два нагревателя, поставленные рядом внизу и подключённые к одному датчику, дадут почти ту же картину, что один ТЭН удвоенной мощности, — градиент верх-низ останется. Смысл появляется, когда они разнесены по камере и у каждой зоны свой контур регулирования с отдельным датчиком. Тогда работает и выравнивание поля, и независимое поддержание температуры. При подборе шкафа под точную задачу спрашивайте не «сколько ТЭНов», а «как устроен нагрев и регулирование по зонам».
Когда двух ТЭНов не нужно
Раздельные зоны — это ответ на проблему большого объёма. В небольшой камере такой проблемы нет, и второй ТЭН с отдельным контуром станет лишним усложнением и переплатой. Настольный или небольшой напольный шкаф до 100–150 литров с хорошей принудительной конвекцией держит ровное поле и на одном нагревателе: объём маленький, воздух успевает перемешаться, вентилятор снимает вертикальный градиент. Добавлять сюда вторую зону смысла нет — управление усложнится, а выигрыша по равномерности почти не будет.
Минусы двух ТЭНов реальны, их стоит взвесить. Схема управления сложнее: два контура, два датчика, больше точек, где что-то может сбоить или потребовать настройки. Цена выше — и за сами нагреватели, и за автоматику. Обслуживание и диагностика тоже чуть сложнее. Поэтому правило простое: чем больше и выше камера и чем жёстче требование по равномерности, тем оправданнее два ТЭНа с зонами; для небольшого объёма и нетребовательной сушки один ТЭН с нормальной конвекцией закрывает задачу дешевле и без лишних узлов.
- Большой объём от 300 л. Два ТЭНа с зонами убирают градиент, который один нагреватель создаёт всегда.
- Жёсткое требование по равномерности. Нагрев с разных сторон и зонное регулирование выравнивают поле.
- Важен быстрый выход на режим. Суммарная мощность на старте прогревает камеру быстрее.
- Нужен частичный резерв. При отказе одного ТЭНа второй позволяет доработать прогон.
- Небольшая камера до 150 л. Одного ТЭНа с хорошей конвекцией достаточно, вторая зона — лишнее.
Что даёт зонное регулирование в сушильном шкафу?
Зонное регулирование — это независимое поддержание температуры в разных частях камеры, чаще всего в верхней и нижней. У каждой зоны свой датчик и свой контур управления, поэтому они работают самостоятельно: если внизу стоит тяжёлая холодная загрузка, нижняя зона добавит мощности и вытянет температуру, не перегревая при этом верх камеры. Один ТЭН на всю камеру так не умеет — он ориентируется на единственный датчик и греет весь объём одинаково, поэтому неравномерная загрузка сразу разваливает поле. Практическая польза зонного регулирования особенно заметна в высоких камерах, где вертикальный градиент выражен сильнее всего, и при неравномерной загрузке, когда образцы разной массы и температуры стоят на разных полках. Расплата за это — усложнение: два контура и два датчика вместо одного, больше настроек и больше узлов, за которыми надо следить. Поэтому зонное регулирование ставят там, где ровность поля по высоте действительно критична, а для небольших камер с однородной загрузкой оно избыточно.
Нужен большой шкаф с ровным полем по всей высоте?
Подберём схему нагрева, число ТЭНов и зонное регулирование под объём камеры и требуемую равномерность. Соберём сушильный шкаф по чертежу под вашу загрузку и процесс.
Частые вопросы
Зачем сушильному шкафу два ТЭНа?
Прежде всего для ровного температурного поля в большой камере. Два нагревателя греют объём с разных сторон, и это убирает градиент верх-низ, который один ТЭН создаёт всегда: путь тепла до дальних углов короче, застойных холодных зон меньше. Кроме равномерности, два ТЭНа дают запас мощности и быстрый выход на режим, зонное регулирование и частичный резерв на случай отказа одного из них.
В камере какого объёма нужны два ТЭНа?
Ориентировочно от 300 литров и в высоких камерах, где вертикальный градиент выражен сильнее всего. Чем больше и выше объём и чем жёстче требование по равномерности, тем оправданнее два ТЭНа с раздельными зонами. Небольшой напольный или настольный шкаф до 100–150 литров с хорошей принудительной конвекцией держит ровное поле и на одном нагревателе.
Продолжит ли шкаф работать, если один из двух ТЭНов перегорит?
Да, частично. Второй ТЭН позволит камере работать дальше — медленнее и с меньшей равномерностью, но прогон не сорвётся посреди процесса, а замену можно спланировать. Это частичный резерв. С единственным нагревателем его выход из строя останавливает работу полностью, и загрузка простаивает до ремонта.
Всегда ли два ТЭНа лучше одного?
Нет. В небольшой камере с хорошей конвекцией второй ТЭН станет лишним усложнением и переплатой — объём маленький, воздух успевает перемешаться, вентилятор снимает градиент. Минусы двух ТЭНов реальны: сложнее управление с двумя контурами и датчиками, выше цена, чуть сложнее диагностика. Оправданы они там, где велик объём и жёстко требование по равномерности.
