ШС-80 — распространённый лабораторный шкаф на 80 литров с рабочей температурой примерно до 350 °C. ТЭН в нём — расходник: спираль работает в жёстком цикле нагрев-остывание и рано или поздно рвётся. Корпус при этом обычно ещё крепкий, поэтому менять весь шкаф из-за нагревателя незачем. Вопрос один: какой ТЭН встанет на штатное место без переделок.
Что нужно перед заказом
- Убедиться, что виноват ТЭН. Обесточьте шкаф, отсоедините выводы нагревателя и прозвоните. Обрыв или пробой на корпус — под замену. Сопротивление в норме — причина в другом, менять нагреватель рано.

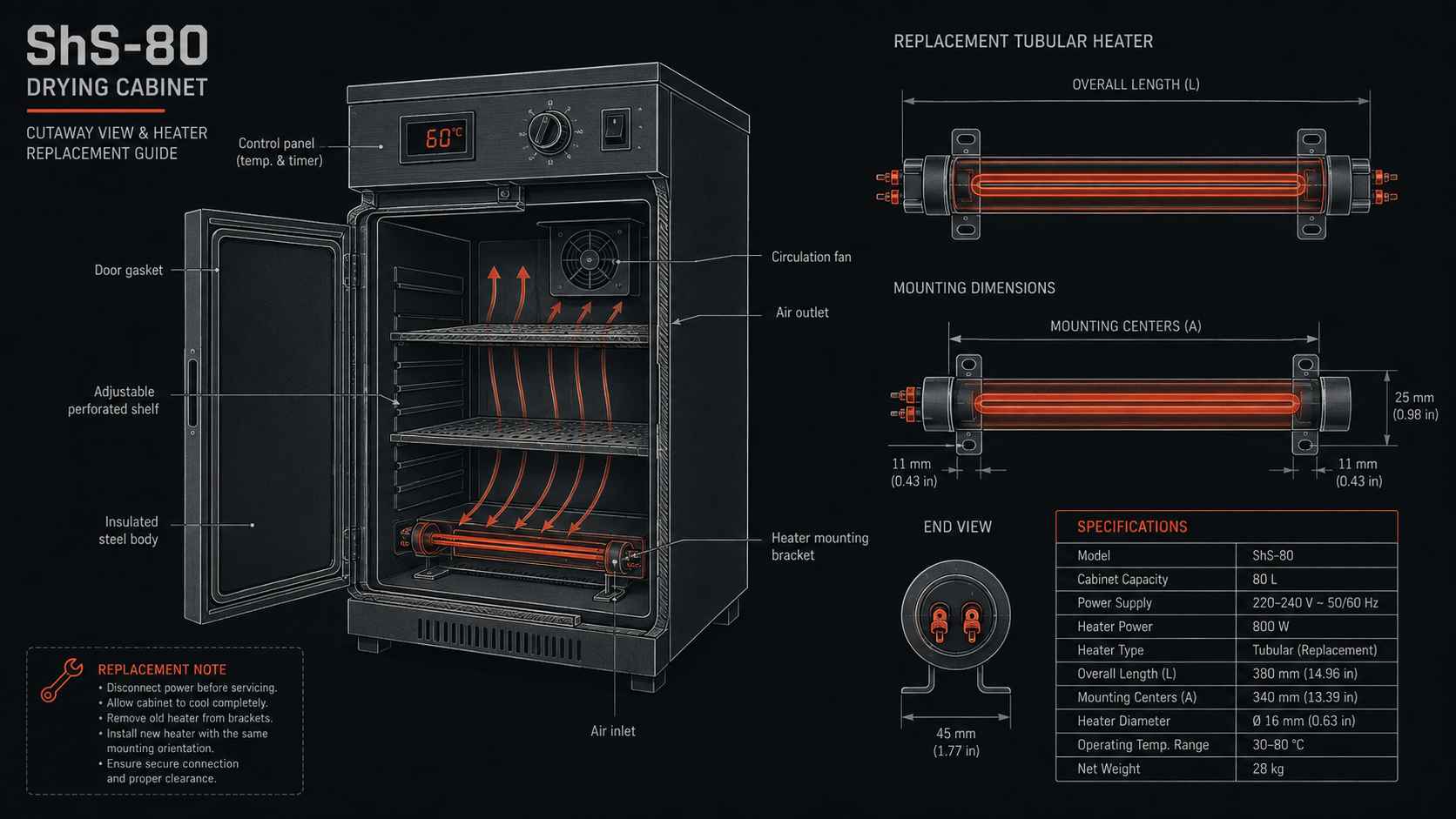

- Найти нагреватели. В ШС-80 ТЭНы обычно расположены по стенкам камеры или снизу, за металлическим экраном. Доступ — с задней или нижней панели. До того как что-то отсоединять, сфотографируйте расположение и подключение проводов.
- Снять размеры. Это главное. Замерьте штангенциркулем длину греющей части и общую длину, диаметр трубки, длину контактных стержней, тип и резьбу крепления, расстояние между выводами.
- Определить мощность и напряжение. Мощность берут из таблички шкафа или паспорта. Если данных нет — восстанавливают по сопротивлению исправного однотипного ТЭН.
Типовые параметры нагрева ШС-80
| Параметр | Типовое значение | Комментарий |
|---|---|---|
| Объём камеры | ≈ 80 л | отсюда и суммарная мощность |
| Рабочая температура | до ≈ 350 °C | требует жаростойкой оболочки |
| Суммарная мощность | ≈ 1,5–2,2 кВт | часто распределена на группу ТЭН |
| Напряжение | 220 В | однофазное подключение |
| Оболочка | нержавеющая сталь | под воздух и высокую температуру |
Меняйте группой, если ТЭНов несколько
Нагреватели одного возраста изнашиваются одновременно. Если один сдался, остальные на подходе. Заменить группу разом дешевле, чем вскрывать шкаф второй раз через месяц.
Почему по образцу, а не «аналог из наличия»
Ходовой ТЭН «по параметрам» почти никогда не садится как родной: то длиннее, то другое крепление, то выводы смотрят не в ту сторону. Приходится колхозить крепёж и удлинять провода — лишние соединения превращаются в новые точки нагрева и будущие отказы. Нагреватель, изготовленный по снятым размерам, встаёт на штатное место без переделок и повторяет мощность старого.
Не ставьте ТЭН мощнее «чтобы грел быстрее»
Нагреватель с завышенной мощностью перегревает камеру и уводит её за рабочую температуру: срабатывает защита или страдают образцы. Мощность подбирают ровно под шкаф, а скорость выхода на режим решается конвекцией.
После установки подключите провода по фото, плотно затяните клеммы и прогрейте шкаф на средней уставке под наблюдением. Ровный рост температуры без запаха гари и без срабатывания УЗО означает, что замена прошла корректно.
Нужен ТЭН для ШС-80 или другого лабораторного шкафа?
Пришлите размеры и фото нагревателя — изготовим точную замену по образцу под вашу камеру и мощность.
Частые вопросы
Какой мощности ТЭН стоит в ШС-80?
Суммарная мощность нагрева обычно около 1,5–2,2 кВт при напряжении 220 В, нередко распределённая на группу ТЭН. Точное значение смотрят по табличке шкафа или паспорту, а при их отсутствии восстанавливают по сопротивлению исправного нагревателя.
Можно ли заказать ТЭН для ШС-80, снятого с производства?
Да. Замена делается по образцу: нужны размеры старого нагревателя, мощность и напряжение, а не артикул. По этим данным изготавливаем ТЭН под вашу камеру.
Где в ШС-80 расположены нагреватели?
Как правило, по стенкам камеры или снизу, за металлическим экраном. Доступ к ним обычно с задней или нижней панели шкафа.
Какие размеры снять со старого ТЭН?
Длину греющей части и общую длину, диаметр трубки, длину контактных стержней, тип и резьбу крепления, расстояние между выводами. По этим данным нагреватель садится на штатное место без переделок.
Подойдёт ли ТЭН большей мощности, чтобы грел быстрее?
Нет. Завышенная мощность перегревает камеру и уводит её за рабочую температуру, срабатывает защита. Мощность подбирают ровно под шкаф, а скорость выхода на режим зависит от конвекции, а не от лишних ватт.
