Лампочка на 100 Вт в углу шкафа греется до 120–150 °C на колбе. Рядом — изоляция кабелей на 70–90 °C и пластиковые кабель-каналы, которые начинают плыть уже при 80 °C. Самодельный обогрев уличного шкафа опасен не тем, что он греет плохо, а тем, что он греет бесконтрольно и без единой защиты между источником тепла и всем остальным внутри.
Почему «просто поставить лампочку» — плохая идея
Логика понятна: зимой оборудование в уличном шкафу замерзает, надо чем-то греть, лампа накаливания дешёвая и греет. Проблема в том, что лампа не рассчитана на роль нагревателя. Она даёт точечный источник высокой температуры без корпуса и без ограничения по нагреву. Колба на 60–100 Вт разогревается до 120–150 °C, а если её случайно прижмёт кабелем или она упрётся в стенку — локально ещё выше. Изоляция проводов рассчитана обычно на 70 °C (ПВХ) или 90 °C (сшитый полиэтилен). Между этими цифрами и температурой колбы нет запаса, есть только время до того, как изоляция потеряет свойства.

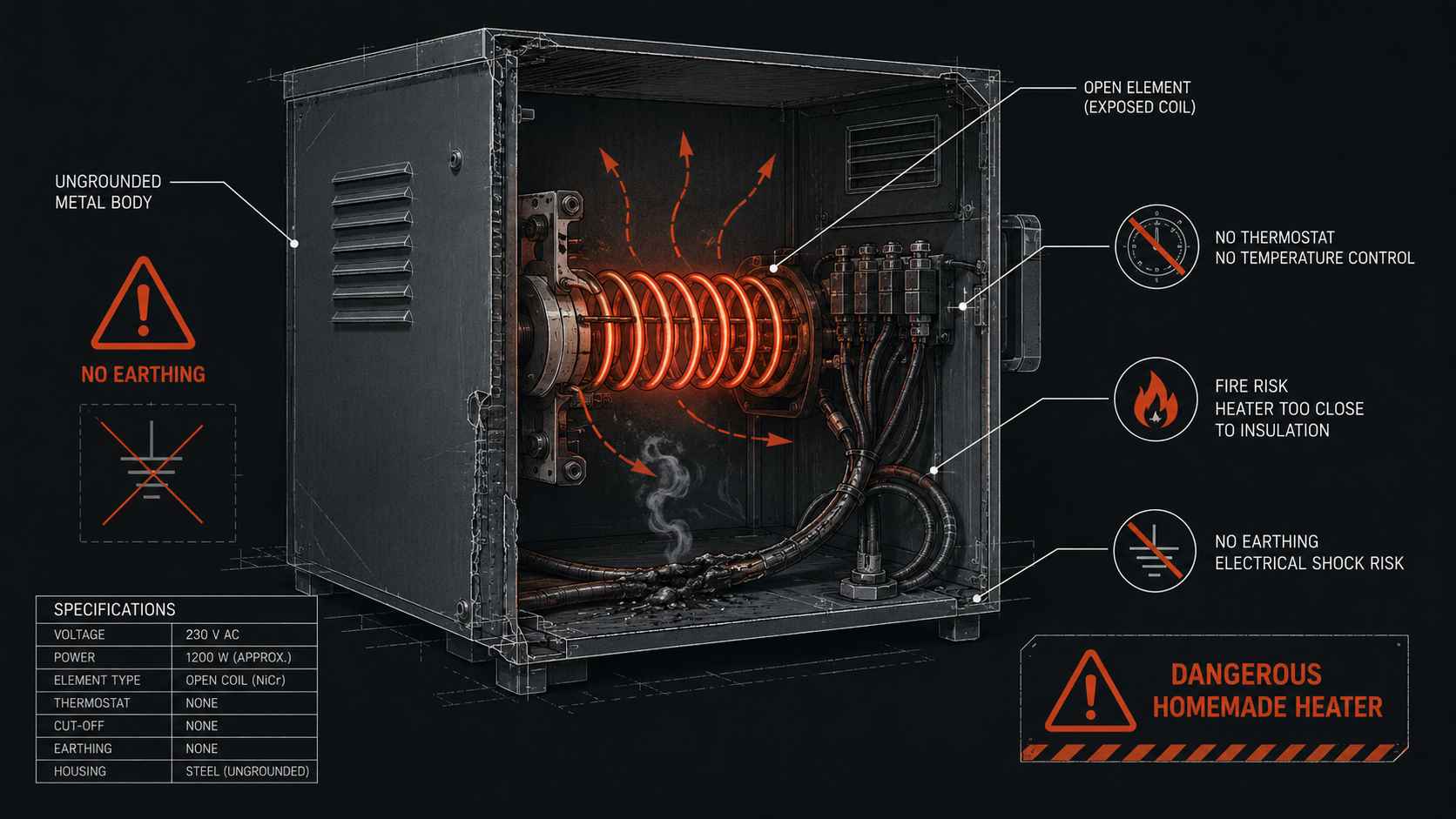

Открытая спираль ещё хуже. Нихромовая нить в открытом исполнении раскаляется до 400–700 °C, светится и выжигает вокруг себя воздух. В закрытом металлическом шкафу это прямой путь к возгоранию пыли, паутины и оплавлению всего, что оказалось в радиусе десятка сантиметров. Бытовой тепловентилятор или масляный радиатор без термозащиты, воткнутый в тесный шкаф, перегревается сам: его собственный термостат рассчитан на комнату объёмом в десятки кубометров, а не на замкнутый ящик, где горячий воздух некуда девать.
Влага и 220 В в одном корпусе — это удар током
Уличный шкаф зимой живёт в конденсате: тёплый влажный воздух внутри встречает холодные стенки, вода оседает на металле и стекает вниз. Если туда добавить бытовой обогреватель без герметичного исполнения, с открытыми клеммами и незащищённым патроном лампы, влага рано или поздно дойдёт до токоведущих частей. Дальше два сценария: пробой на корпус и удар током при касании дверцы, либо короткое замыкание. Оба опасны, и оба типичны именно для самоделок, где нет герметичного нагревателя, нет УЗО и нет заземления корпуса.
Что именно ломается в самодельной схеме
Разберём отказы по порядку, потому что они складываются друг с другом. Один недостаток сам по себе может годами не проявляться, а вместе они дают аварию при первом же совпадении обстоятельств — сильном морозе, скачке напряжения или отсыревшей проводке.
Нет термозащиты
Ни лампа, ни открытая спираль не отключаются при перегреве. Если обычный термостат залипнет в замкнутом состоянии, нагрев идёт на полную без ограничения. Аварийный термостат, который рвёт цепь при 90–110 °C независимо от основного, в самоделках почти никогда не ставят.
Нет УЗО
При пробое изоляции на влажный корпус ток утечки уходит в землю или в человека. УЗО на 30 мА отключает линию за десятки миллисекунд, самодельная схема без него — не отключает вообще. Пробой обнаруживается по удару током или по сгоревшему автомату, а не заранее.
Нет заземления корпуса
Металлический шкаф без заземления при пробое оказывается под напряжением целиком. Касание дверцы мокрой рукой на морозе — прямой контакт с фазой. Заземление уводит ток пробоя на землю и даёт УЗО сработать.
Перегрев и оплавление проводки
Точечный источник тепла у пучка кабелей греет изоляцию локально. ПВХ при длительном нагреве выше 70 °C твердеет, трескается, теряет изоляционные свойства. Дальше — межвитковое замыкание внутри жгута, которое видно только когда уже пахнет горелым.
Нестабильная температура
Лампа либо греет на полную, либо выключена. Плавного поддержания нет, поэтому оборудование то перегревается днём на солнце с включённым обогревом, то остывает ночью. Электроника не любит ни того, ни другого: перепады сокращают её срок службы сильнее ровного холода.
А если поставить лампочку через обычный комнатный термостат — этого достаточно?
Нет, комнатный термостат закрывает только одну проблему из пяти — плавность поддержания температуры, да и то плохо. Он не решает главного: сама лампа накаливания остаётся точечным источником со 120–150 °C на колбе без ограничения нагрева, без термозащиты на случай залипания контактов, без герметичного исполнения. Комнатный термостат рассчитан на воздух помещения и на нагрузку в сотни ватт, его собственная точность и гистерезис для тесного шкафа грубоваты. Но даже если он идеально держит уставку, при пробое лампы на влажный корпус он не отключит линию — это работа УЗО, которого в такой схеме нет. И не спасёт от возгорания, если колба упрётся в кабель. Термостат — это регулятор, а не защита. Безопасность даёт связка герметичного нагревателя, аварийной термозащиты, УЗО и заземления, а не один добавленный прибор.
Как сделать обогрев правильно
Правильная схема не сложнее самоделки по количеству деталей, просто каждая деталь стоит на своём месте и делает свою работу. Нагрев даёт ТЭН или специализированный нагреватель в закрытом металлическом корпусе — у него нет открытых раскалённых частей, температура оболочки ограничена конструкцией, и он рассчитан на работу во влажной среде. Мощность подбирают под объём шкафа и минимальную температуру региона, а не «на глаз».
| Узел | Самоделка | Как правильно |
|---|---|---|
| Источник тепла | Лампа, открытая спираль, бытовой обогреватель | ТЭН/нагреватель в защищённом корпусе |
| Регулирование | Вкл/выкл или комнатный термостат | Термостат с датчиком в камере, точная уставка |
| Аварийная защита | Нет | Термостат аварийного отключения 90–110 °C |
| Защита от утечки | Нет | УЗО 30 мА на линию обогрева |
| Корпус | Не заземлён | Заземление корпуса, PE к каждому металлическому узлу |
| Влагозащита | Открытые клеммы, обычный патрон | Герметичное исполнение, влагозащищённые вводы |
Дальше — многослойная защита. Основной термостат держит рабочую температуру, скажем плюс 5–10 °C, по датчику внутри камеры. Аварийный термостат стоит независимо и рвёт цепь при перегреве, если основной откажет. УЗО на 30 мА следит за токами утечки и отключает линию при первом же пробое на влажный корпус. Заземление уводит ток пробоя на землю и даёт УЗО сработать. Автомат защищает от перегрузки и короткого замыкания. Каждый элемент дублирует соседа по смыслу, поэтому единичный отказ не превращается в аварию.
Влагозащищённое исполнение — не опция, а условие
Всё перечисленное имеет смысл только в герметичном или влагозащищённом исполнении. Нагреватель с закрытой оболочкой, влагозащищённые вводы кабелей, уплотнение дверцы, отсутствие открытых клемм — без этого конденсат сведёт на нет и УЗО, и заземление, потому что утечки станут постоянными и защита начнёт ложно срабатывать. Уличный шкаф проектируют исходно под влагу и мороз, а не адаптируют комнатное оборудование к улице. Именно поэтому готовый термошкаф с обогревом безопаснее любой самоделки: там влагозащита, нагрев и автоматика согласованы между собой на этапе конструкции.
- Никаких ламп и открытых спиралей. Только нагреватель в закрытом корпусе с ограниченной температурой оболочки.
- Датчик температуры в камере. Термостат меряет воздух внутри, а не корпус нагревателя.
- Аварийный термостат отдельно. Рвёт цепь при 90–110 °C независимо от основного регулятора.
- УЗО 30 мА и заземление. Вместе они отключают линию при пробое на влажный корпус.
- Герметичное исполнение. Влагозащищённые вводы и уплотнение дверцы против конденсата.
Насколько реален риск пожара от самодельного обогрева, или это перестраховка?
Риск реален и подтверждается статистикой возгораний электрощитов и уличных шкафов. Механизм простой: точечный источник высокой температуры плюс горючая среда плюс отсутствие отключения при перегреве. Пыль, паутина, изоляция кабелей, пластиковые кабель-каналы — всё это горит, а лампа на 120–150 °C или открытая спираль на 400–700 °C даёт достаточную температуру для начала тления. Дальше играет роль время: самоделка работает месяцами без присмотра, и достаточно одного совпадения — колба упёрлась в кабель, спираль просела на пластик, термостат залип. В обычной квартире пожар заметят быстро, а уличный шкаф стоит на подстанции или площадке, где до него доедут не сразу. Перестраховкой это назвать нельзя: правильная схема с термозащитой и УЗО стоит недорого относительно оборудования внутри шкафа и полностью снимает этот класс аварий.
Нужен уличный термошкаф с безопасным обогревом?
Соберём шкаф под ваш регион и оборудование: ТЭН нужной мощности в защищённом корпусе, термостат с датчиком, аварийная термозащита, УЗО и заземление во влагозащищённом исполнении. Считаем мощность под минимальную температуру.
Частые вопросы
Можно ли греть уличный шкаф лампой накаливания, если другого нет под рукой?
Как временная мера на один вечер под присмотром — с большой натяжкой, но не как постоянное решение. Лампа даёт точечные 120–150 °C на колбе без ограничения нагрева, без термозащиты и без влагозащиты, а рядом изоляция кабелей на 70–90 °C. Оставлять такую схему работать месяцами в шкафу с конденсатом опасно: возможны оплавление проводки, пожар при контакте колбы с кабелем и удар током при пробое на влажный корпус. Правильнее сразу ставить нагреватель в защищённом корпусе с термостатом, УЗО и заземлением.
Зачем нужно УЗО, если стоит обычный автомат?
Автомат и УЗО защищают от разного. Автомат отключает линию при перегрузке и коротком замыкании, то есть при больших токах. УЗО реагирует на ток утечки — когда часть тока уходит мимо нормальной цепи, например через пробитую изоляцию на влажный корпус или через человека. Такой ток может быть смертельно опасен для человека, но слишком мал, чтобы автомат сработал. В уличном шкафу с конденсатом пробой на корпус — типичный сценарий, поэтому УЗО на 30 мА обязательно, а не взаимозаменяемо с автоматом.
Чем аварийный термостат отличается от основного регулятора?
Основной термостат поддерживает рабочую температуру: включает и выключает нагрев по датчику, чтобы держать, скажем, плюс 5–10 °C. Аварийный термостат ничего не поддерживает — он просто рвёт цепь, если температура превысила порог, например 90–110 °C. Он нужен на случай отказа основного: если контакты основного термостата залипнут и нагрев пойдёт без остановки, аварийный отключит линию до перегрева и возгорания. Это независимый второй рубеж, поэтому его ставят отдельно от основного регулятора.
Почему готовый термошкаф безопаснее самосборной схемы из тех же деталей?
Потому что в готовом шкафу нагрев, влагозащита и автоматика согласованы на этапе конструкции, а не собраны из того, что было. Мощность нагревателя подобрана под объём и минимальную температуру, датчик стоит в правильной точке камеры, аварийная термозащита, УЗО и заземление реализованы штатно, корпус исходно герметичный. В самоделке каждый из этих узлов легко упустить или сделать наполовину, и именно совпадение нескольких недоработок даёт аварию. Плюс у готового шкафа есть паспорт и гарантия, а собранная схема остаётся на вашей ответственности.
