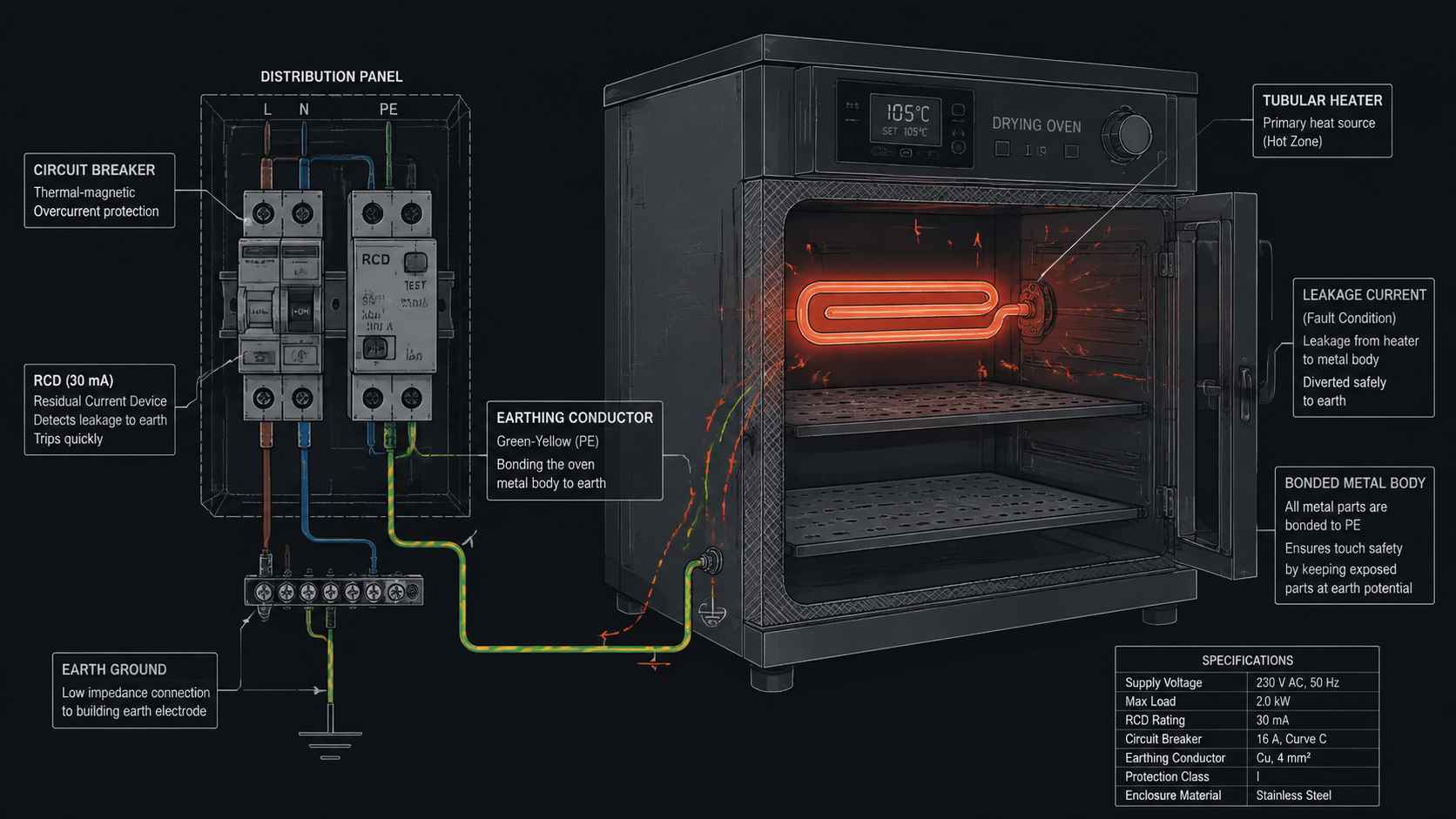

Сушильный шкаф — это мощный ТЭН в металлическом корпусе, который работает во влажном воздухе. Любая из этих трёх вещей по отдельности не страшна, а вместе они дают классическую ситуацию, ради которой и придумали заземление и УЗО: если изоляция нагревателя нарушится, ток пойдёт на корпус, а человек, коснувшийся шкафа, станет частью цепи. Заземление уводит этот ток в землю, а УЗО обесточивает шкаф раньше, чем удар успеет навредить.
Зачем шкафу и то, и другое
Автомат, заземление и УЗО решают разные задачи, и подменять одно другим нельзя. Автомат защищает провод от перегрузки и короткого замыкания — он срабатывает на большой ток, который течёт по цепи. Заземление соединяет металлический корпус шкафа с контуром земли, чтобы при пробое изоляции на корпусе не появился опасный потенциал. УЗО следит за разницей токов в фазе и нуле: как только часть тока утекает мимо, на корпус или через человека, оно отключает шкаф за доли секунды. В связке они закрывают разные аварии, а не дублируют друг друга.
| Устройство | На что реагирует | От чего спасает |
|---|---|---|
| Автомат | Перегрузка, КЗ | Перегрев и возгорание проводки |
| Заземление | Пробой на корпус | Опасный потенциал на металле |
| УЗО | Ток утечки | Удар током при касании |
Можно ли обойтись автоматом без УЗО и заземления?
Нет, и это принципиально. Автомат реагирует только на большой ток в цепи — перегрузку или короткое замыкание. Ток, который течёт через человека при касании пробитого корпуса, для автомата слишком мал: он не заметит утечки в десятки миллиампер, а для сердца этого хватает. Именно поэтому и нужны заземление и УЗО. Заземление даёт току утечки безопасный путь в землю, минуя человека, и одновременно создаёт условия, при которых защита сработает. УЗО ловит саму утечку — разницу между током, ушедшим по фазе, и вернувшимся по нулю — и отключает шкаф за доли секунды. Автомат в этой схеме нужен обязательно, но он закрывает совсем другую аварию. Ставить сушильный шкаф на один автомат без заземления и УЗО — значит оставить открытой самую опасную для человека ситуацию: пробой изоляции ТЭНа на влажный металлический корпус.
Влажная среда усиливает опасность утечки
Сушильный шкаф постоянно работает с испаряющейся влагой, а вода — проводник. Конденсат на стенках камеры, отсыревшая изоляция вводов, влажные руки оператора — всё это снижает сопротивление и повышает вероятность, что ток при пробое найдёт путь через человека. В сухом помещении та же утечка могла бы остаться незамеченной, а рядом с источником влаги она становится по-настоящему опасной. Поэтому для сушильного шкафа заземление и УЗО — не перестраховка, а обязательное условие безопасной работы. Отдельно следят за состоянием кабельных вводов и уплотнений: если через них внутрь попадает влага, изоляция стареет быстрее, и риск пробоя растёт с каждым месяцем эксплуатации.
Какой номинал УЗО выбирают
Для защиты человека ставят УЗО с током срабатывания 30 мА — это стандарт для розеточных групп и оборудования, которого касаются руками. УЗО на 100 или 300 мА защищает уже не человека, а проводку от токов утечки, которые ведут к пожару, и его ставят на вводе, а не вместо тридцатимиллиамперного. Номинал по току УЗО берут не меньше номинала автомата в той же цепи, чтобы оно не грелось. Тип выбирают по характеру нагрузки: для обычного ТЭНового шкафа без частотников хватает типа AC, но если в шкафу есть электроника с импульсным питанием, смотрят в сторону типа A. Точный подбор делают под конкретную схему подключения и мощность шкафа. Есть и практический нюанс: одно общее УЗО на несколько приборов собирает их естественные утечки, и на длинной линии сумма может подвести к порогу срабатывания даже без аварии — тогда шкаф с заметной мощностью выделяют на отдельное УЗО, а не вешают на общую группу, где оно будет ложно выбивать от соседей.
Что делать, если УЗО постоянно выбивает при включении шкафа?
Сначала отделить настоящую утечку от ложных срабатываний. Если УЗО выбивает сразу при включении, чаще всего это реальная утечка: отсыревший ТЭН, повреждённая изоляция или влага в вводах. Влажный нагреватель после простоя в сыром помещении может «набрать» утечку, которая уходит после просушки на пониженной мощности, но если она держится — ТЭН пора менять. Если выбивает не сразу, а через время под нагрузкой, причина может быть в старении изоляции при нагреве. Ложные срабатывания дают неподходящий тип УЗО, слишком чувствительный номинал на длинной линии с естественными утечками или общее УЗО, собравшее утечки нескольких приборов. Разбираются по шагам: отключают шкаф и проверяют, держит ли УЗО без него; замеряют сопротивление изоляции ТЭНа мегомметром; проверяют вводы на влагу. Просто поднимать номинал УЗО, чтобы «не выбивало», нельзя — так убирается не причина, а защита.
Нужен сушильный шкаф с правильным подключением?
Изготовим сушильный шкаф под ваши задачи и подскажем схему подключения: заземление, номинал автомата и УЗО под мощность шкафа. Опишите объём и режимы — подберём модель и дадим рекомендации по электрике под вашу лабораторию.
Частые вопросы
Обязательно ли заземлять сушильный шкаф?
Да, обязательно. Сушильный шкаф — прибор класса I с металлическим корпусом и мощным ТЭНом, и его корпус подлежит заземлению. Если изоляция нагревателя нарушится, ток пойдёт на корпус, и без заземления на металле появится опасный потенциал: человек, коснувшийся шкафа, окажется под напряжением. Заземление уводит этот ток в землю и создаёт условия, при которых защита отключит цепь. Работа во влажной среде делает заземление ещё важнее, потому что вода снижает сопротивление и повышает риск удара. Подключать сушильный шкаф в розетку без заземляющего контакта или к сети без защитного проводника нельзя. Заземление проверяют при монтаже и периодически в эксплуатации, потому что от его исправности напрямую зависит безопасность оператора.
Чем УЗО отличается от автомата простыми словами?
Автомат следит за величиной тока в цепи и отключает её при перегрузке или коротком замыкании, защищая провод от перегрева и пожара. УЗО следит за балансом токов: сколько ушло по фазе, столько должно вернуться по нулю. Если часть тока утекает мимо — на корпус или через человека, — баланс нарушается, и УЗО мгновенно обесточивает цепь. То есть автомат защищает проводку, а УЗО — человека от удара током. Они реагируют на разные аварии и не заменяют друг друга: автомат не заметит утечки, опасной для сердца, а УЗО не защитит провод от перегрузки. Поэтому в грамотной схеме стоят оба, плюс заземление корпуса. Для сушильного шкафа во влажной среде это стандартный минимальный набор защиты.
Какой ток утечки опасен для человека?
Опасность начинается уже с десятков миллиампер. Ток около 10 мА вызывает болезненное сокращение мышц, при котором человек не может разжать руку и отпустить прибор, а ток порядка 30 мА и выше при прохождении через тело способен нарушить работу сердца. Именно поэтому УЗО для защиты людей делают с порогом срабатывания 30 мА — оно отключает цепь раньше, чем утечка достигнет опасного для сердца уровня, и делает это за доли секунды. Для сравнения, автомат срабатывает на токи в единицы и десятки ампер, то есть в тысячи раз большие, и утечку через человека попросту не замечает. Отсюда правило: там, где прибора касаются руками, а тем более во влажной среде, ставят УЗО на 30 мА.
Нужно ли УЗО, если шкаф подключён через розетку с заземлением?
Заземляющий контакт в розетке и УЗО — не одно и то же, и одно не отменяет другого. Заземление уводит ток пробоя в землю, но само по себе не гарантирует, что защита отключится быстро и что человек не попадёт под опасный ток, особенно во влажной среде и при плохом контуре заземления. УЗО добавляет второй, независимый уровень защиты: оно реагирует именно на утечку и обесточивает шкаф за доли секунды, даже если заземление оказалось неидеальным. Поэтому для сушильного шкафа рекомендуют и исправное заземление, и УЗО на 30 мА в линии питания. Розетка с заземляющим контактом — необходимый минимум, но полноценную защиту человека даёт связка заземления, автомата и УЗО.
