Сушильный шкаф — это по сути мощный нагреватель, и подключают его не в первую попавшуюся розетку. От мощности зависит, хватит ли однофазных 220 В или нужно трёхфазное питание 380 В, какое сечение кабеля тянуть и какой автомат ставить. Ошибка здесь оборачивается не «не работает», а греющимися проводами, выбитыми автоматами и просадкой напряжения по всему помещению. Разберём, как подключить шкаф правильно.
Когда хватает 220 В, а когда нужно 380 В

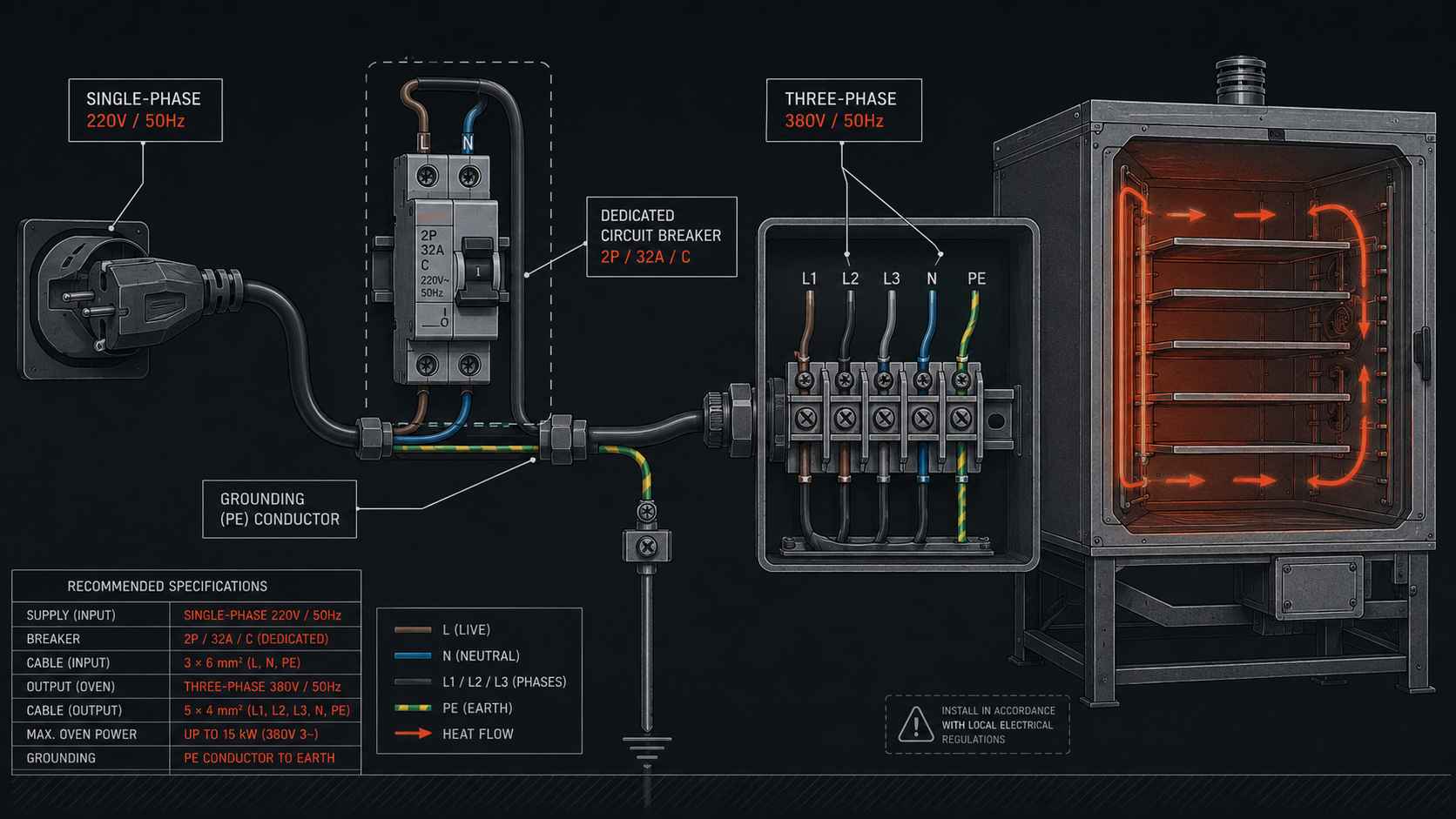

Решает мощность. Небольшие лабораторные и настольные шкафы обычно однофазные — они укладываются в разумный ток по 220 В и подключаются как обычный мощный прибор, но на своей линии. Чем больше камера и выше температура, тем больше мощность, и в какой-то момент однофазное питание становится невыгодным: ток растёт, кабель нужен толще, а нагрузка на одну фазу перекашивает сеть. Тогда переходят на трёхфазные 380 В — мощность распределяется по трём фазам, ток на каждую меньше, и питание получается ровнее. Поэтому мощные промышленные шкафы делают трёхфазными. Что именно нужно вашему шкафу, написано в паспорте: там указаны напряжение, число фаз и потребляемая мощность — от них и пляшут при подключении.
| Класс шкафа | Питание | На что смотреть |
|---|---|---|
| Настольный, лабораторный | 220 В, одна фаза | Отдельная линия, свой автомат |
| Напольный средний | 220 или 380 В | По мощности из паспорта |
| Промышленный большой | 380 В, три фазы | Кабель и автомат по расчёту |
Мощный шкаф — только на отдельную линию
Сушильный шкаф нельзя вешать на общую розеточную группу вместе с другими приборами. Он потребляет большой длительный ток, и если на той же линии сидят ещё нагрузки, провод будет перегреваться, автомат выбивать, а напряжение проседать, отчего страдает и сам шкаф, и соседнее оборудование. Правильно — тянуть отдельную линию от щита с кабелем нужного сечения и своим автоматом, рассчитанным под мощность шкафа. Для трёхфазного шкафа это отдельная трёхфазная линия. Экономия на отдельной линии — частая причина пожароопасных ситуаций: старая проводка просто не рассчитана на постоянную нагрузку от мощного нагревателя. Расчёт сечения и автомата, монтаж линии и подключение мощного шкафа должен выполнять квалифицированный электрик, а не «сосед, который умеет».
Как рассчитать сечение кабеля и номинал автомата для сушильного шкафа?
Отправная точка — потребляемая мощность и напряжение из паспорта шкафа. По ним считают рабочий ток: для однофазного шкафа ток равен мощности, делённой на напряжение сети, для трёхфазного расчёт ведут на три фазы, и ток на каждую получается меньше при той же мощности. Зная рабочий ток, подбирают автомат так, чтобы его номинал был выше рабочего тока с запасом, но при этом защищал линию, а не срабатывал впустую. Затем под этот ток и длину линии выбирают сечение кабеля: чем больше ток и длиннее линия, тем толще жила, чтобы провод не грелся и не было большой просадки напряжения. Тип кабеля берут с термостойкой изоляцией, а прокладку выполняют по правилам. Автомат и сечение всегда идут в паре: автомат должен защищать именно этот кабель, поэтому нельзя поставить мощный автомат на тонкий провод — тогда провод перегреется раньше, чем автомат сработает. Точный расчёт под конкретную мощность, длину линии и способ прокладки делает электрик, потому что тут важны детали монтажа, а не только формула.
- Питание из паспорта — напряжение, число фаз и мощность берут из документа, а не на глаз.
- Отдельная линия — мощный шкаф не вешают на общую розеточную группу.
- Автомат под мощность — номинал по рабочему току, защищает именно этот кабель.
- Сечение под ток и длину — толще жила при большем токе и длинной линии.
- Заземление обязательно — корпус мощного нагревателя заземляют, это вопрос безопасности.
Нужно ли заземление и УЗО для сушильного шкафа?
Заземление корпуса для сушильного шкафа обязательно — это мощный электронагревательный прибор с металлическим корпусом, и при повреждении изоляции на корпусе может оказаться опасное напряжение. Заземление уводит его в землю и защищает человека от удара током, поэтому шкаф подключают к линии с защитным проводником, а не «на две жилы». Устройство защитного отключения, реагирующее на утечку тока, тоже разумно и часто требуется по правилам: оно отключает питание, если ток начал утекать через изоляцию или через человека, и это дополнительный слой безопасности к заземлению. Конкретный набор защиты — тип и номинал автомата, применение УЗО или дифавтомата, параметры заземления — зависит от мощности шкафа, схемы питания и требований к электроустановке помещения. Определяет его электрик при проектировании линии, а не пользователь на месте. Но два принципа неизменны: заземление корпуса и защита линии должны быть, а мощный шкаф подключается через них, а не напрямую в бытовую розетку без земли.
Нужен сушильный шкаф под ваше питание?
Изготовим сушильный шкаф под 220 или 380 В под вашу мощность и объём, с паспортом, где указаны все параметры для подключения. Скажите доступное питание и задачу — подберём исполнение и подскажем требования к линии.
Частые вопросы
Сушильный шкаф работает от 220 или 380 В?
Зависит от мощности. Небольшие лабораторные и настольные шкафы обычно однофазные, на 220 В, и подключаются как мощный прибор на отдельной линии. Мощные напольные и промышленные шкафы делают трёхфазными, на 380 В, потому что при большой мощности однофазное питание даёт слишком большой ток на одну фазу, перекашивает сеть и требует толстого кабеля. Трёхфазное питание распределяет мощность по трём фазам, и ток на каждую меньше. Что нужно конкретному шкафу, указано в его паспорте: напряжение, число фаз и потребляемая мощность. От этих данных и отталкиваются при подключении, а не гадают по внешнему виду прибора.
Можно ли включить сушильный шкаф в обычную розетку?
Маломощный настольный шкаф технически можно, но и его правильнее питать с отдельной линии, а не с общей розеточной группы. Мощные шкафы в бытовую розетку включать нельзя: они потребляют большой длительный ток, от которого проводка и розетка перегреваются, автомат выбивает, а напряжение проседает. Для сушильного шкафа тянут отдельную линию от щита с кабелем нужного сечения, своим автоматом и заземлением, а для трёхфазного — отдельную трёхфазную линию. Старая розеточная проводка не рассчитана на постоянную нагрузку от мощного нагревателя, и попытка сэкономить на линии часто заканчивается перегревом провода. Поэтому подключение мощного шкафа поручают электрику.
Какой автомат и кабель нужны для сушильного шкафа?
Их подбирают под потребляемую мощность и напряжение из паспорта. По мощности и напряжению считают рабочий ток, под него выбирают автомат с номиналом выше рабочего тока, но защищающий линию, а затем под этот ток и длину линии подбирают сечение кабеля: больше ток и длиннее линия — толще жила. Автомат и сечение всегда идут в паре, потому что автомат должен защищать именно этот кабель: ставить мощный автомат на тонкий провод нельзя, иначе провод перегреется раньше срабатывания. Изоляцию кабеля берут термостойкую. Точный расчёт под конкретную мощность, длину и способ прокладки выполняет электрик, так как важны детали монтажа, а не только формула тока.
Обязательно ли заземлять сушильный шкаф?
Да, заземление корпуса обязательно. Сушильный шкаф — мощный электронагреватель с металлическим корпусом, и при повреждении изоляции на корпусе может появиться опасное напряжение. Заземление отводит его и защищает человека от удара током, поэтому шкаф подключают к линии с защитным проводником, а не на две жилы без земли. Вдобавок к заземлению часто применяют устройство защитного отключения или дифавтомат, которые обесточивают линию при утечке тока — это дополнительный слой безопасности. Конкретный набор защиты зависит от мощности шкафа и требований к электроустановке и определяется при проектировании линии. Но заземление корпуса и защита линии должны быть в любом случае, это не опция, а условие безопасной работы.
