Сушильный шкаф из лаборатории, где выдают протоколы испытаний, нельзя просто включить и работать. Как испытательное оборудование он проходит аттестацию на рабочем месте — с ним разбираются, действительно ли шкаф держит заявленную температуру там, где стоит, и с той загрузкой, с которой работает. Это не то же самое, что поверка встроенного термометра. Разберём, чем аттестация отличается от поверки, что в ней проверяют и что попадает в протокол.
Аттестация и поверка — это разное
Их постоянно путают, а суть разная. Поверка касается средства измерения — например, встроенного или контрольного термометра: проверяют, врёт прибор или нет. Аттестация касается самого шкафа как испытательного оборудования: проверяют, обеспечивает ли он заданные условия испытания — нужную температуру, её стабильность во времени и равномерность по камере. Поверенный термометр говорит, что вы правильно измеряете температуру. Аттестованный шкаф говорит, что он эту температуру реально создаёт и держит там, где стоит.
Аттестацию проводят на рабочем месте не случайно: одна и та же модель в разных условиях ведёт себя по-разному. Сквозняк от окна, близость к отоплению, напряжение в сети, привычная загрузка — всё это влияет на температурное поле. Поэтому шкаф аттестуют там, где он работает, и с типичной загрузкой, а не в идеальных условиях завода-изготовителя.
Подготовка и осмотр
Проверяют, что шкаф исправен: дверца закрывается плотно, уплотнитель целый, терморегулятор реагирует, ТЭН греет. Берут поверенный контрольный термометр или логгеры с действующим свидетельством. Записывают условия: температуру в помещении, где стоит шкаф, наличие сквозняков.

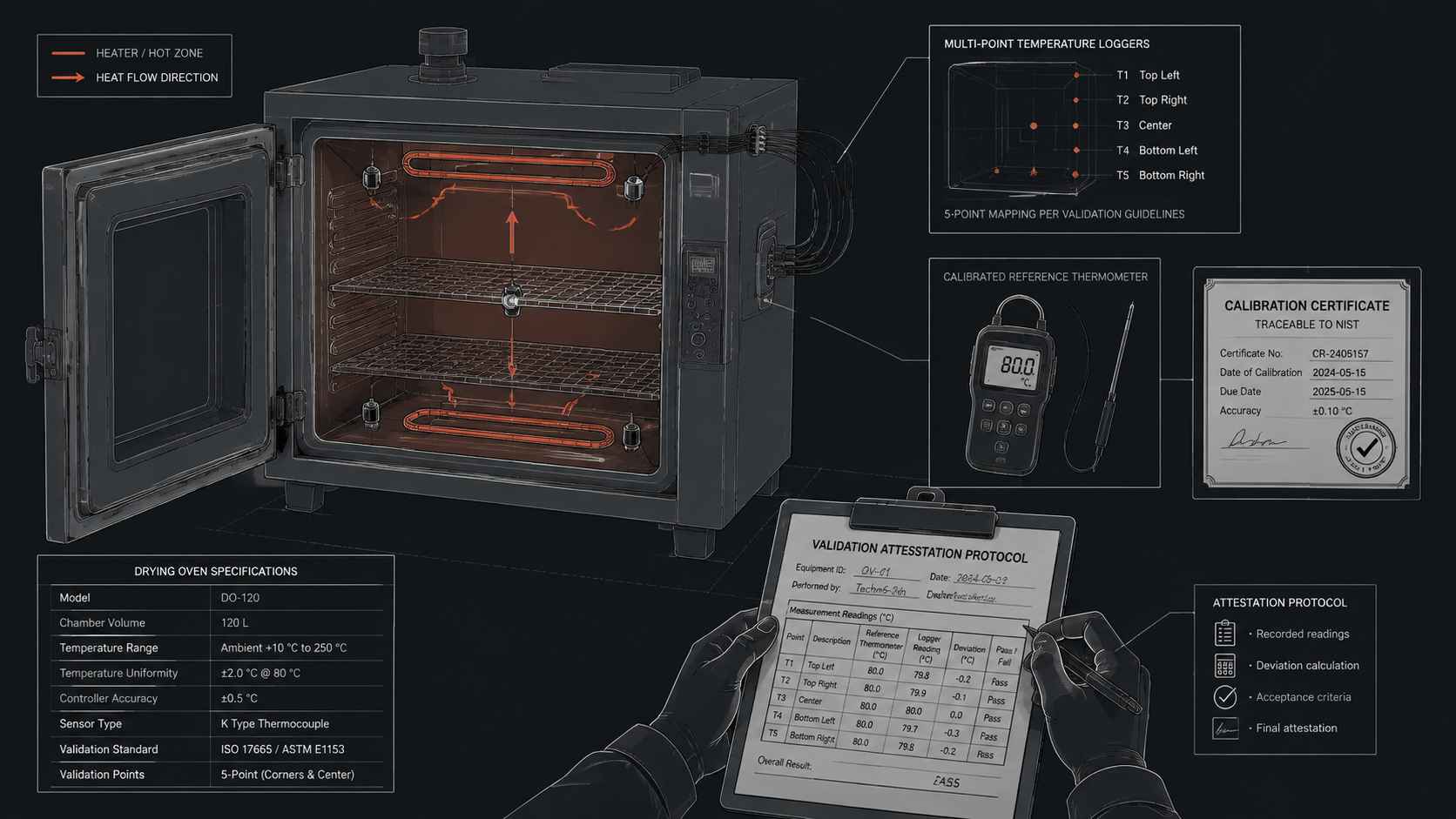

Расстановка датчиков по камере
Датчики размещают в нескольких точках рабочего объёма — по углам и в центре, обычно от пяти до девяти точек в зависимости от объёма. Это позволяет увидеть не одну цифру, а всё температурное поле и найти самую холодную и самую горячую зоны.
Выход на режим и выдержка
Задают рабочую температуру, ждут стабилизации и держат режим положенное время, фиксируя показания всех датчиков через равные промежутки. Оценивают три вещи: отклонение от заданной температуры, разброс между точками и колебания во времени.
Обработка и протокол
Считают фактическую погрешность и неравномерность, сравнивают с допуском вашей методики. Если укладывается — шкаф годен, оформляют протокол и присваивают срок следующей аттестации. Если нет — ищут причину: сквозняк, износ ТЭН, сбитый терморегулятор.
Аттестуйте с той загрузкой, с которой работаете
Пустой шкаф и шкаф с плотно составленными противнями греются по-разному: загрузка меняет циркуляцию воздуха и создаёт застойные зоны. Если аттестовать пустую камеру, а работать с полной, реальная температура в середине штабеля окажется ниже протокольной, и результаты испытаний поплывут. Поэтому при аттестации имитируют типичную загрузку: ставят такое же количество образцов или их массо-габаритные аналоги. Так протокол отражает не идеальную картинку, а те условия, в которых шкаф реально сушит пробы. Заодно это подсказывает, оставлять ли зазоры между образцами и не перегружаете ли вы камеру.
Как часто нужно повторять аттестацию сушильного шкафа?
Периодичность устанавливают в самой лаборатории и закрепляют в документах системы качества, обычно это раз в год. Но привязка не только к календарю. Внеочередную аттестацию проводят после ремонта, связанного с нагревом или циркуляцией: замены ТЭН, терморегулятора, вентилятора, уплотнителя дверцы. Также её делают, если шкаф переставили на новое место, потому что условия вокруг изменились — другой сквозняк, другое отопление, другая розетка. Ещё повод — сомнения в результатах: если пробы стабильно ведут себя не так, как должны, шкаф проверяют вне графика. Годичный интервал берут как разумный по умолчанию, но за реальным состоянием следят между аттестациями через контрольные замеры термометром.
Что попадает в протокол
Протокол аттестации фиксирует не просто «годен», а измеримые цифры. В нём указывают заданную температуру и фактическую по каждой точке, отклонение от уставки, неравномерность по камере, стабильность во времени, условия проведения и применённые эталонные приборы с их свидетельствами о поверке. Отдельно записывают вывод — соответствует шкаф требованиям методики или нет — и дату следующей аттестации. Именно на этот протокол потом смотрит проверяющий, когда оценивает, можно ли доверять результатам испытаний, полученным в этом шкафу.
Можно ли провести аттестацию своими силами или нужна сторонняя организация?
Зависит от того, как это прописано в вашей системе качества и от требований к области деятельности лаборатории. Внутреннюю аттестацию силами самой лаборатории проводят, если есть поверенные эталонные средства измерения, обученный персонал и утверждённая методика аттестации. Тогда процедуру делают штатные метрологи, а протокол оформляют по своему шаблону. Если же требований к независимости больше или своих поверенных эталонов нет, привлекают стороннюю метрологическую организацию. Главное в обоих случаях — не кто держит термометр, а чтобы термометр был поверен, точки замера охватывали весь объём, а условия соответствовали рабочим. Формально правильный протокол от некомпетентно проведённой процедуры пользы не даёт, поэтому важнее корректность замеров, чем исполнитель.
Так что аттестация — это не бумажка ради проверки, а способ убедиться, что шкаф создаёт заявленные условия именно на вашем месте и с вашей загрузкой. Снимайте температуру в нескольких точках, работайте с поверенными приборами, повторяйте после ремонта и переезда — и результаты испытаний будут стоять на твёрдой основе.
Шкаф не держит температуру или перестал греть?
Если при аттестации всплыла большая неравномерность или недогрев, часто дело в изношенном ТЭН. Изготовим нагреватель на замену по образцу или чертежу под ваш сушильный шкаф — подберём мощность и оболочку под рабочий режим.
Частые вопросы
Чем аттестация сушильного шкафа отличается от поверки?
Поверка относится к средству измерения — термометру: проверяют, точно ли он показывает температуру. Аттестация относится к самому шкафу как испытательному оборудованию: проверяют, действительно ли он создаёт и держит заданную температуру с нужной равномерностью и стабильностью. Поверенный термометр гарантирует правильность измерения, аттестованный шкаф — правильность условий испытания. Для лаборатории, выдающей протоколы, нужны оба: поверенные приборы, которыми меряют, и аттестованный шкаф, в котором проводят испытание. Путать их нельзя: свидетельство о поверке термометра не заменяет протокол аттестации шкафа и наоборот.
В скольких точках камеры снимают температуру при аттестации?
Обычно от пяти до девяти точек в зависимости от объёма камеры: по углам рабочего пространства и в центре. Одной точки мало — она не покажет неравномерность, а именно разброс между зонами чаще всего и подводит. Датчики расставляют по всему рабочему объёму, выводят шкаф на режим, выдерживают и фиксируют показания через равные промежутки времени. По этим данным считают отклонение от заданной температуры, неравномерность по камере и колебания во времени. Чем больше объём и чем жёстче допуск методики, тем плотнее сетка точек, чтобы не пропустить локальную холодную или горячую зону.
Как часто аттестуют сушильный шкаф?
Обычно раз в год — периодичность лаборатория закрепляет в своих документах по качеству. Но кроме планового интервала есть поводы для внеочередной аттестации: ремонт, связанный с нагревом или циркуляцией (замена ТЭН, терморегулятора, вентилятора, уплотнителя), перестановка шкафа на новое место и сомнения в результатах испытаний. После ремонта и переезда температурное поле меняется, поэтому старый протокол перестаёт отражать реальность. Между аттестациями за состоянием следят простыми контрольными замерами поверенным термометром, чтобы вовремя заметить дрейф и не дожидаться планового срока.
Нужна ли для аттестации сторонняя организация?
Не всегда. Внутреннюю аттестацию проводят силами лаборатории, если есть поверенные эталонные приборы, обученный персонал и утверждённая методика. Стороннюю организацию привлекают, когда нужна независимость или нет своих поверенных эталонов. Важно не то, кто проводит процедуру, а корректность: поверенные средства измерения, охват всего объёма точками замера и условия, соответствующие рабочим. Формально оформленный протокол при неправильно сделанных замерах ценности не имеет. Поэтому сначала обеспечивают правильную методику и поверенные приборы, а вопрос исполнителя решают по требованиям к конкретной лаборатории.
