Термошкаф на объекте выглядит рабочим: горит индикатор, дверь закрыта. А внутри при минус 20 на плате оборудования собирается иней, потому что обогрев давно не включается. Климатика уличного шкафа — это не одна коробка, а связка обогрева, вентиляции и датчиков, и каждый узел проверяется отдельно. Ниже — как за один выезд убедиться, что шкаф действительно держит режим, а не просто питается от сети.

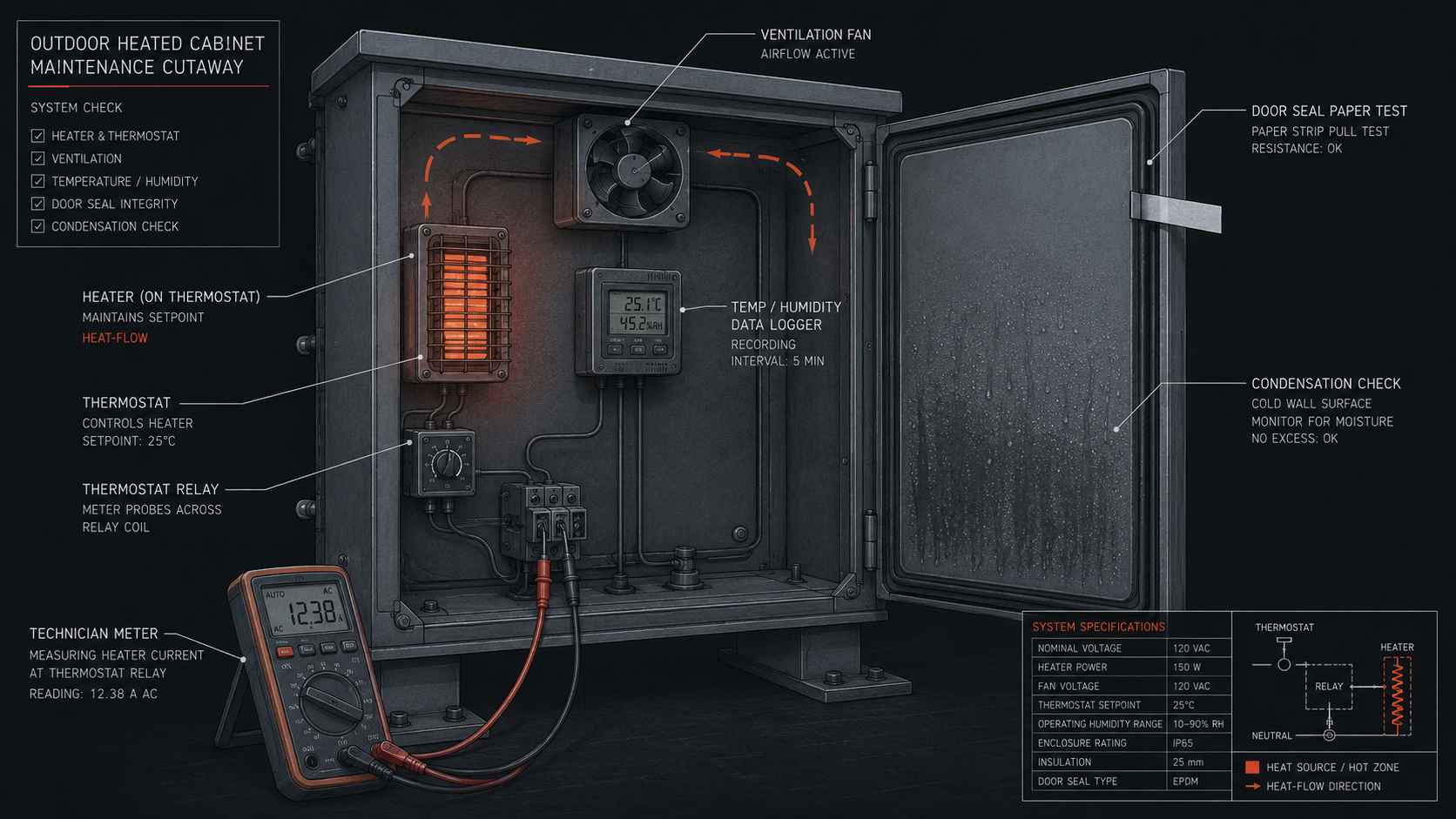

Из чего состоит климатика
Под климатикой понимают всё, что держит внутри шкафа заданный микроклимат независимо от погоды снаружи. В минимальном варианте это обогрев — ТЭН или нагреватель на термостате, который включается, когда температура падает ниже уставки. Дальше идёт вентиляция или принудительный обдув, чтобы тепло не собиралось в одном углу, а перемешивалось по объёму. В шкафах с чувствительной электроникой к этому добавляют осушитель против влаги и датчики температуры и влажности, по которым автоматика принимает решения. Проверять климатику — значит по очереди убедиться, что каждый из этих узлов работает, а не считать шкаф исправным по одному горящему светодиоду.
| Узел | Задача | Что проверяют |
|---|---|---|
| Обогрев (ТЭН) | Держать плюс внутри | Рост температуры, ток потребления |
| Термостат | Коммутировать нагрев | Порог включения, гистерезис, щелчок реле |
| Вентилятор | Перемешивать воздух | Вращение, залипание заслонок |
| Уплотнители | Держать тепло | Герметичность, бумажный тест |
| Датчики | Давать данные автоматике | Целость цепи, адекватность показаний |
Проверка обогрева и термостата
Самая частая ошибка — считать, что раз шкаф под напряжением, то он греется. Проверка простая: положите термометр или логгер внутрь и второй снаружи. При включённом обогреве и температуре на улице ниже уставки внутри должно держаться выше — на несколько градусов, а не вровень с улицей. Если разницы нет, обогрев не работает, как бы уверенно ни горел индикатор питания. Дальше убеждаемся, что термостат реально коммутирует нагреватель: при переходе через порог включения слышен щелчок реле, температура начинает расти, а токовые клещи на питающем проводе нагревателя показывают рост потребления. Нет щелчка и нет тока — либо термостат не срабатывает, либо ТЭН в обрыве.
Замерьте перепад температур
Термометр внутри и снаружи. При работающем обогреве внутри стабильно теплее уставки, а не равно улице.
Дождитесь коммутации термостата
Охладите датчик ниже порога: должен быть щелчок реле и начало роста температуры. Проверьте гистерезис — разницу между включением и выключением.
Померьте ток нагревателя
Токовые клещи на проводе ТЭНа. Есть ток при включении — нагреватель цел; нуля быть не должно.
Проверьте вентилятор и заслонки
Крыльчатка крутится, заслонки не залипли, воздух идёт. Замершая заслонка сводит обдув к нулю.
Как понять, что термостат исправен, а не просто стоит на месте?
Термостат считается исправным, если он реально коммутирует нагреватель по температуре, а не просто держит цепь замкнутой. Проверяют так: охлаждают датчик термостата ниже порога включения — например, подносят к нему что-то холодное или ждут, пока шкаф остынет на морозе. В момент перехода через уставку исправный термостат щёлкает реле, и это слышно, а по проводу нагревателя сразу идёт ток, который видно токовыми клещами. Затем шкаф прогревается выше верхнего порога, и термостат должен отключить нагрев обратным щелчком. Разница между температурой включения и выключения — это гистерезис, он не даёт реле дребезжать у самой уставки. Если щелчка нет ни на охлаждении, ни на нагреве, а ток на нагревателе либо всегда есть, либо всегда ноль, термостат неисправен: контакты залипли в одном положении или обмотка реле в обрыве. Отдельно проверяют сам порог: выставленная уставка должна совпадать с температурой, при которой реально включается обогрев, иначе шкаф будет мёрзнуть или перегреваться.
Конденсат, уплотнители и вводы
Косвенный, но честный показатель работы климатики — отсутствие конденсата и следов влаги внутри. Если стенки сухие, на плате нет капель, а на дне нет лужиц и потёков, значит обогрев и вентиляция вместе держат точку выше точки росы. Мокрые углы, ржавые подтёки, отсыревшая изоляция — сигнал, что климатика не справляется или вовсе стоит. Дальше проверяют герметичность: закрываете дверь на полоску бумаги и тянете — по всему периметру бумага должна держаться с одинаковым усилием, свободные места означают продув и потерю тепла. Кабельные вводы осматривают на целость гермовводов и наличие капельной петли, а фильтры вентиляции — на засорение: забитый фильтр глушит обдув и поднимает влажность.
Индикатор питания не равен работающему обогреву
Горящий светодиод говорит только о том, что на шкаф подано напряжение. Он не гарантирует, что ТЭН обогрева цел, что термостат коммутирует нагрев и что вентилятор крутится. Сгоревший нагреватель, залипшее реле или обрыв датчика оставляют индикатор гореть, пока внутри шкаф остывает до уличной температуры. Поэтому проверку всегда ведут по факту — по перепаду температур, току нагревателя и сухости внутри, а не по свечению панели. Один термометр и одни токовые клещи говорят о состоянии климатики больше, чем вся индикация на дверце.
Логгер на сутки — что он покажет
Разовый замер ловит только текущий момент, а климатика проверяется на суточном профиле. Логгер температуры и влажности, оставленный внутри на сутки, рисует реальную картину: как шкаф держит плюс ночью в самый холод, нет ли провалов температуры между включениями обогрева, как ведёт себя влажность после оттепели. По графику видно и слишком широкий гистерезис — когда температура гуляет большой пилой, — и недостаточную мощность обогрева, когда в мороз линия ползёт вниз и не возвращается. Такой профиль показывает то, что при выезде на час не поймать: короткие провалы и ночные минимумы, при которых на холодных платах и выпадает конденсат.
Что искать на суточном графике
Ровная линия температуры чуть выше уставки с небольшой пилой от гистерезиса — норма. Глубокие провалы ночью, когда обогрев не успевает добрать тепло, — нехватка мощности или продув через уплотнители. Плавный подъём влажности к точке росы после оттепели — сигнал, что вентиляции или осушителя не хватает. Если линия температуры вообще не реагирует на похолодание, обогрев не включается: причину ищут в термостате, датчике или самом нагревателе.
- Перепад температур есть. Внутри стабильно теплее улицы при работающем обогреве.
- Термостат щёлкает. Реле коммутирует нагрев, порог и гистерезис в норме.
- Ток нагревателя есть. Токовые клещи показывают потребление при включении.
- Вентилятор крутится. Заслонки свободны, воздух перемешивается.
- Внутри сухо. Нет конденсата, лужиц и ржавых подтёков.
- Уплотнители держат. Бумажный тест ровный по периметру, вводы целы, фильтр чист.
Типичные неисправности
Когда климатика не держит режим, причина почти всегда в коротком списке узлов. Сгоревший ТЭН обогрева — питание есть, тока нет, шкаф остывает до улицы. Залипшее реле термостата — либо нагрев не включается вовсе, либо не выключается и шкаф перегревается. Обрыв датчика температуры уводит автоматику в ошибку: она либо держит нагрев постоянно, либо не включает его никогда. Забитый фильтр глушит обдув, тепло собирается пятнами, а влажность растёт. И отдельно — разряженный аккумулятор резерва: при перебое питания обогрев отключается вместе с сетью, и шкаф промерзает именно в тот момент, когда защита нужнее всего. Проверку начинают с самого простого — перепада температур и тока нагревателя, — а уже по результату лезут в конкретный узел.
Зачем оставлять логгер на сутки, если можно замерить температуру сразу?
Разовый замер показывает температуру только в тот момент, когда вы стоите у шкафа, обычно днём и не в самый холод. А климатика проверяется на том, как шкаф ведёт себя в худшие часы — ночью, в мороз, после оттепели, при перебоях питания. Логгер температуры и влажности, оставленный внутри на сутки, записывает весь профиль и ловит то, что при коротком визите не увидеть: ночные провалы температуры между включениями обогрева, слишком широкий гистерезис, из-за которого режим гуляет большой пилой, медленное сползание температуры вниз в самый холод при нехватке мощности, подъём влажности к точке росы после потепления. Именно в этих провалах на холодных платах и выпадает конденсат, который днём уже испарился и следов не оставил. По суточному графику сразу понятно, действительно климатика держит режим или просто в момент замера повезло с погодой. Для ответственных объектов такой логгер оставляют не на сутки, а на несколько дней с разной погодой, чтобы захватить и мороз, и оттепель.
