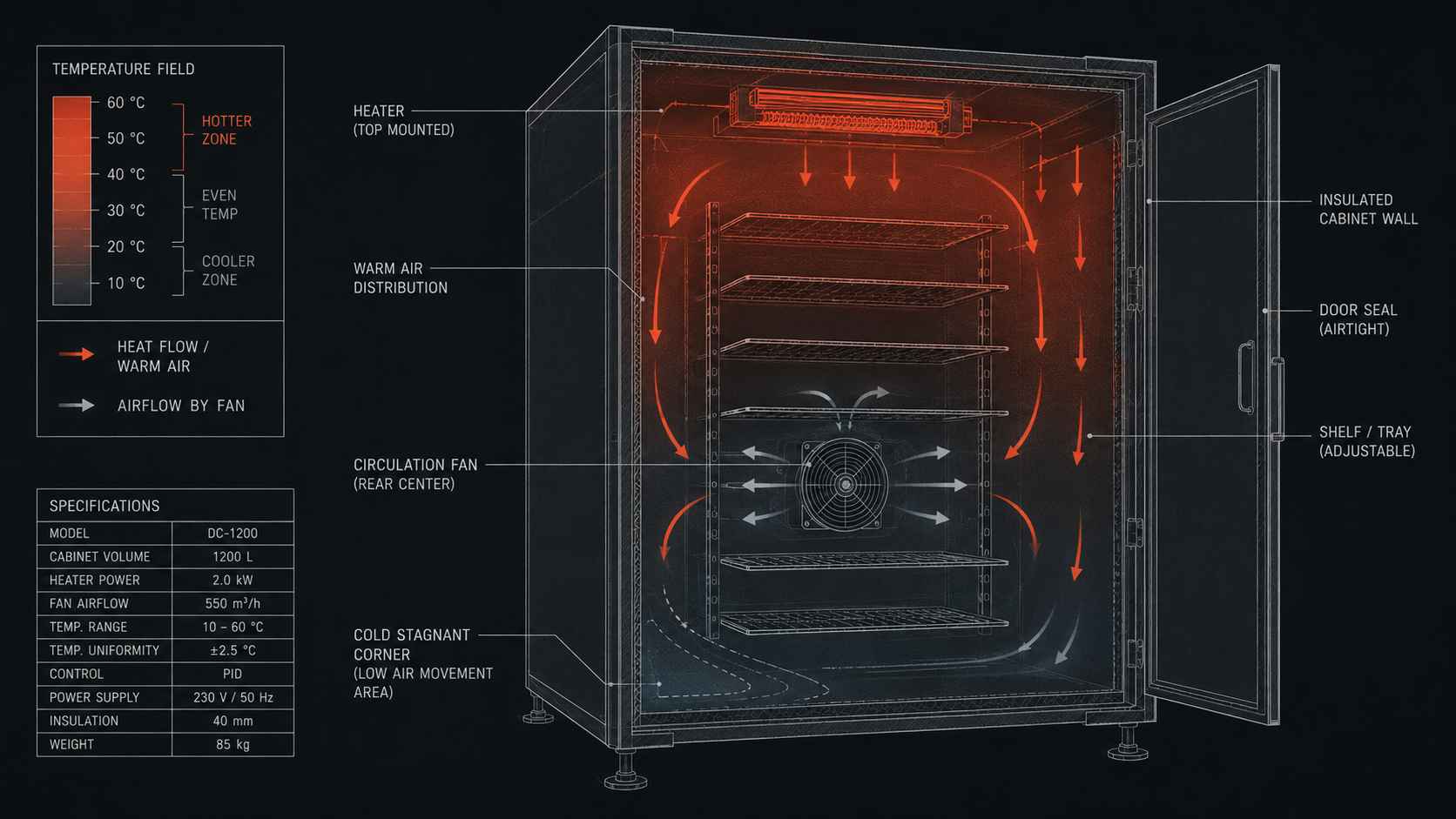

Регулятор держит одну точку — ту, где стоит датчик. А образцы лежат по всей камере, и между верхней полкой у ТЭН и нижней у дверцы может быть 20–30 °C разницы. Для сушки грунта это некритично, для полимеризации краски или поверки — брак. Разброс температуры по объёму называют неравномерностью поля, и он почти никогда не случаен: его задаёт геометрия нагрева и движение воздуха. Разберём, откуда берётся перекос, как его честно измерить и чем выровнять, не переделывая шкаф целиком.
Откуда берётся разница по камере
ТЭН греет соседнюю зону сильнее
Тепло от нагревателя идёт неравномерно: полка или стенка рядом с ним всегда горячее. Если ТЭН стоит снизу, низ камеры перегрет, верх недобирает; если сбоку — перекос вбок. Чем ближе образец к нагревателю, тем сильнее он ловит прямое излучение вдобавок к нагретому воздуху.
Горячий воздух собирается вверху
Без обдува работает естественная конвекция: нагретый воздух легче, он поднимается и копится под потолком. Верхняя полка оказывается теплее нижней просто по физике, даже если ТЭН внизу. Разница между верхом и низом в шкафу без вентилятора обычно и есть основной источник перекоса.
Загрузка перекрыла потоки
Плотно составленные противни и образцы у стенок мешают воздуху циркулировать. Возникают застойные зоны, куда тепло почти не доходит, и «продуваемые» коридоры, где горячо. Часто перекос создаёт не сам шкаф, а то, как в него сложили садку.
Как измерить неравномерность честно
Одного термометра мало — он покажет свою точку. Поле снимают по нескольким позициям одновременно или последовательно в стабильном режиме. Классическая схема — девять точек: центр и восемь по углам условного куба внутри камеры, отступив от стенок на 5–10% размера.
- Выход на режим. Дайте шкафу выйти на уставку и продержаться 20–30 минут, чтобы поле устоялось. Замеры на прогреве ничего не значат.
- Отступ от стенок и ТЭН. Датчики не прислоняют к металлу и не суют вплотную к нагревателю — иначе меряете стенку, а не воздух садки.
- Одновременность. Если термопар несколько, снимайте разом. Если одна — быстро по точкам, не открывая дверцу подолгу.
- Запись разброса. Разница между самой горячей и самой холодной точкой и есть неравномерность поля. По ГОСТ на сушильные шкафы для многих задач нормируют единицы градусов, для грубой сушки допуск шире.
| Где горячее | Вероятная причина | Первое действие |
|---|---|---|
| Верх камеры | Естественная конвекция без обдува | Добавить вентилятор или разнести ТЭН |
| Рядом с ТЭН | Прямое излучение нагревателя | Экран-рассекатель, перенос ТЭН |
| Одна сторона | ТЭН смещён вбок, перекос потоков | Симметрия нагрева, ревизия загрузки |
| Пятнами, без логики | Плотная загрузка, застой воздуха | Разредить садку, оставить зазоры |
Чем выровнять поле
Порядок — от дешёвого к сложному. Сначала меняют загрузку и режим, потом воздух, и только в крайнем случае лезут в нагрев.
-
Разредить и перераспределить садку
Зазоры между образцами и от стенок, противни без сплошного дна, загрузка не выше двух третей объёма. Часто это снимает половину разброса без всяких вложений.
-
Добавить принудительную конвекцию
Вентилятор гоняет воздух по камере и размывает верхне-нижний градиент. Для равномерной сушки и полимеризации это самый действенный шаг: перекос падает в разы. Отсюда и деление шкафов на естественную и принудительную конвекцию.
-
Пересмотреть расположение и форму ТЭН
Один компактный нагреватель в углу греет неравномерно по определению. Распределённый ТЭН по периметру или по низу камеры, с рассекателем воздуха, даёт куда более ровное поле. Здесь как раз работает изготовление нагревателя под геометрию конкретной камеры.
Датчик регулятора — в рабочую зону, не к стенке
Если датчик стоит у горячей стенки рядом с ТЭН, регулятор «видит» перегретую точку и рано отключает нагрев, а садка недобирает. Перенос датчика в зону образцов часто выравнивает не поле, но хотя бы приводит показания к реальности.
Что мешает выровнять поле насовсем
Иногда шкаф выравнивают, а через месяц перекос возвращается. Причина в том, что боролись со следствием, а не с источником. Проседающий уплотнитель со временем снова открывает утечку в одном углу, и тепло начинает уходить именно там. Забитая пылью крыльчатка вентилятора теряет напор, обдув слабеет, и градиент верх-низ восстанавливается. Сместившийся при чистке датчик опять начинает «видеть» не ту зону. Поэтому равномерность — это не разовая настройка, а состояние, которое поддерживают: раз в сезон проверяют притвор, чистоту вентилятора и положение датчика.
Ещё одна частая ловушка — менять режим загрузки от партии к партии. Сегодня сложили плотно, завтра разрежённо, и поле каждый раз ведёт себя иначе. Если процесс требует повторяемости, фиксируют и схему укладки садки, и уровень заполнения. Тогда однажды снятая карта поля остаётся достоверной, а не превращается в разовое измерение, которое больше ни о чём не говорит.
Полностью убрать разброс невозможно — поле всегда имеет градиент. Задача не в идеале, а в том, чтобы уложить неравномерность в допуск вашей задачи. Для этого сначала считают, сколько градусов вы готовы терпеть, а потом подбирают конвекцию и нагрев под эту цифру.
Нужно ровное поле под поверку или полимеризацию?
Спроектируем и изготовим ТЭН под геометрию камеры с расчётом на равномерный прогрев — распределённый нагрев, нужная оболочка и мощность под объём.
Частые вопросы
Какая разница температур по камере считается нормальной?
Зависит от задачи. Для грубой сушки допустим разброс в десяток и более градусов, для полимеризации и поверки нормируют единицы. Ориентируйтесь на требования вашего процесса и на ГОСТ для класса точности шкафа.
Почему верхняя полка всегда горячее нижней?
Из-за естественной конвекции: нагретый воздух легче и поднимается вверх, скапливаясь под потолком. Без принудительного обдува верх камеры почти всегда теплее низа, даже если ТЭН установлен снизу.
Как правильно измерить неравномерность поля?
По нескольким точкам в устоявшемся режиме, обычно по девяти: центр и углы условного куба с отступом от стенок. Замеры делают после выхода на уставку и выдержки, датчики не прислоняют к металлу.
Поможет ли вентилятор выровнять температуру?
Да, принудительная конвекция — самый действенный шаг. Обдув размывает верхне-нижний градиент и снижает разброс в разы, поэтому для равномерных процессов выбирают шкафы с вентилятором.
Можно ли выровнять поле, не меняя шкаф?
Часто да. Разреженная загрузка, зазоры от стенок, перенос датчика в рабочую зону и прикрытая вытяжка снимают заметную долю перекоса. К переделке нагрева переходят, когда простые меры не укладывают разброс в допуск.
