Терморегулятор управляет нагревом не «по камере», а по одной точке — там, где стоит датчик. Каким бы точным ни был регулятор, он держит ровно ту температуру, которую ему сообщает датчик. Поэтому от типа и состояния датчика зависит и точность режима, и то, совпадает ли цифра на дисплее с реальной температурой у ваших проб. Разберём, какие датчики ставят в сушильные шкафы и чем они отличаются на практике.
Коротко
В сушильных шкафах чаще всего стоят два типа датчиков: термосопротивление Pt100 и термопара. Pt100 точнее и стабильнее на умеренных температурах до нескольких сотен градусов — это рабочий вариант для большинства лабораторных шкафов. Термопара берёт более высокими температурами и прочностью, её ставят там, где режимы жарче. Оба измеряют не «воздух вообще», а точку установки, поэтому важно, где именно датчик размещён и в каком он состоянии.
| Тип | Сильная сторона | Где применяют |
|---|---|---|
| Термосопротивление Pt100 | Высокая точность и стабильность | Лабораторные шкафы до ~300 °C |
| Термопара | Высокие температуры, прочность | Промышленные и высокотемпературные |
| Полупроводниковый датчик | Дёшев, простой | Бытовые и грубые применения |
Чем Pt100 отличается от термопары на практике
Pt100 — это платиновое термосопротивление: его сопротивление меняется с температурой предсказуемо и стабильно, поэтому он даёт высокую точность и мало дрейфует со временем. Для лабораторного шкафа, где важно держать 105 °C именно 105, а не 108, это то, что нужно. Термопара измеряет по-другому — через термоэдс на спае двух разных металлов, она уступает Pt100 в точности на умеренных режимах, зато уверенно работает там, где Pt100 уже на пределе — на высоких температурах, и механически прочнее. Отсюда и разделение: лабораторные шкафы до нескольких сотен градусов чаще на Pt100, высокотемпературные и промышленные — на термопаре. Полупроводниковые датчики дёшевы, но по точности и стабильности уступают, поэтому в измерительных шкафах их обычно не ставят.
Что точнее для сушильного шкафа — Pt100 или термопара?
На рабочих температурах большинства сушильных шкафов точнее термосопротивление Pt100. Оно измеряет через изменение сопротивления платины, которое очень предсказуемо и стабильно, поэтому Pt100 даёт меньшую погрешность и слабее дрейфует со временем — это важно, когда нужно держать, скажем, 105 °C с точностью до градуса и получать один и тот же результат месяцами. Термопара по природе измерения уступает Pt100 в точности на умеренных режимах и сильнее подвержена дрейфу, зато выигрывает на высоких температурах, где Pt100 подходит к своему пределу, и механически прочнее. Поэтому выбор не «что лучше вообще», а «что лучше под ваш диапазон»: для лабораторной сушки до нескольких сотен градусов берут Pt100 ради точности, а для высокотемпературных промышленных задач — термопару ради диапазона и стойкости. Если у вас точные измерения влажности или аналитика, ориентир на Pt100; если жёсткая высокотемпературная сушка или прокаливание — термопара уместнее.

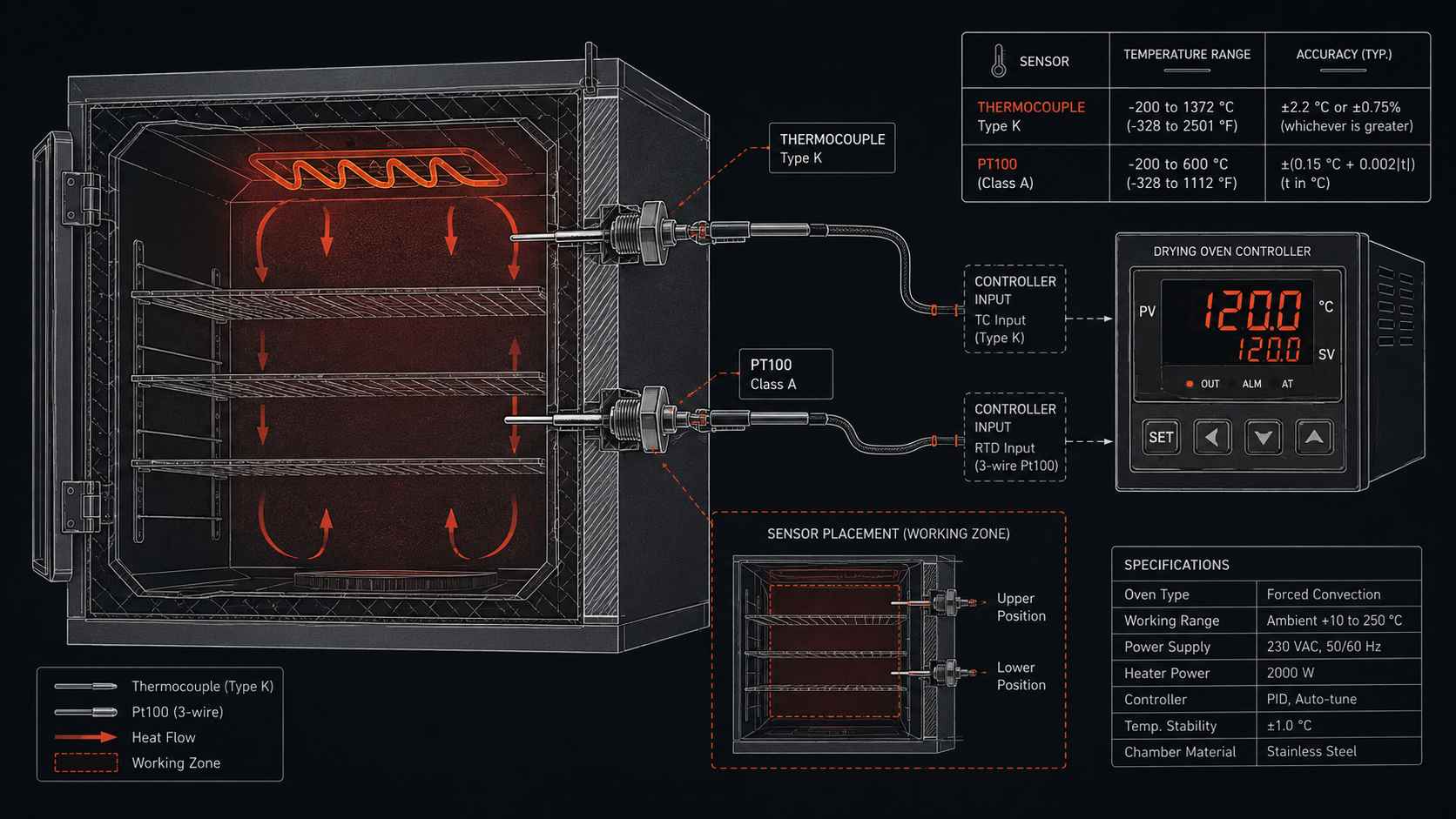

Датчик меряет свою точку, а не всю камеру
Важный момент, который часто упускают: и Pt100, и термопара показывают температуру ровно там, где установлен спай или чувствительный элемент. Терморегулятор держит уставку в этой точке, а в другом углу камеры может быть на пару градусов иначе из-за неравномерности поля. Поэтому цифра на дисплее — это температура у датчика, а не гарантированно у ваших проб. Отсюда два следствия. Первое: положение датчика в камере влияет на то, как распределяется температура, и его не стоит переставлять произвольно. Второе: для ответственных задач температуру у проб проверяют независимым калиброванным термометром и при необходимости снимают карту температурного поля. Так вы понимаете реальную разницу между показаниями регулятора и температурой в рабочей зоне, а не слепо доверяете дисплею.
Как понять, что датчик температуры вышел из строя или врёт?
Признаки бывают явные и скрытые. Явный отказ датчика или обрыв его цепи обычно виден сразу: терморегулятор показывает ошибку, крайние значения или ведёт себя неадекватно — например, не включает нагрев или, наоборот, гонит температуру вверх без остановки. Скрытая беда опаснее — это дрейф, когда датчик исправен, но врёт: показывает 105, а в камере на самом деле 110 или 100. Внешне всё выглядит нормально, а режим потихоньку уходит из допуска, и результаты по пробам портятся незаметно. Ловят дрейф сверкой с независимым калиброванным термометром: ставят его рядом с датчиком и сравнивают показания. Если расхождение больше допустимого, датчик или весь измерительный тракт нужно калибровать или менять. Именно поэтому в лабораториях датчик не оставляют без присмотра между поверками, а периодически контролируют. Если же шкаф явно не держит температуру или регулятор выдаёт ошибку, диагностику начинают с проверки датчика и его цепи, потому что причина сбоя режима часто именно в нём, а не в ТЭН.
Нужен подбор датчика или ремонт нагрева шкафа?
Поможем разобраться с датчиком и терморегулятором и изготовим ТЭН на замену под вашу модель. Опишите шкаф и что показывает регулятор — подскажем, что проверить: датчик, цепь или нагреватель.
Частые вопросы
Какой датчик температуры стоит в сушильном шкафу?
Чаще всего термосопротивление Pt100 или термопара. Pt100 — платиновое термосопротивление, точное и стабильное, его ставят в лабораторные шкафы до нескольких сотен градусов, где важна точность режима. Термопара работает на более высоких температурах и механически прочнее, поэтому её применяют в высокотемпературных и промышленных шкафах. В бытовых и грубых применениях иногда встречаются полупроводниковые датчики — они дешевле, но по точности и стабильности уступают, и в измерительных шкафах их обычно не используют. Какой именно датчик в вашем шкафу, смотрят по паспорту или по маркировке на самом датчике и терморегуляторе — от этого зависит и точность, и подбор запчасти при замене.
Что лучше для точных измерений — Pt100 или термопара?
Для точных измерений на умеренных температурах лучше Pt100. Он измеряет через изменение сопротивления платины, что даёт высокую точность и малый дрейф со временем — именно то, что нужно, когда режим надо держать до градуса и воспроизводить месяцами. Термопара на таких температурах уступает Pt100 в точности и сильнее дрейфует, её преимущество проявляется на высоких температурах и в стойкости. Поэтому для аналитики, определения влажности и других задач, где важна точность, ориентируются на Pt100. Для высокотемпературной промышленной сушки или прокаливания, где нужен большой диапазон, уместнее термопара. Выбор зависит от вашего рабочего диапазона, а не от того, что какой-то тип «лучше вообще».
Почему температура на дисплее не совпадает с температурой у проб?
Потому что датчик меряет свою точку, а не всю камеру. Терморегулятор держит уставку там, где стоит чувствительный элемент датчика, а в другом углу камеры температура может отличаться на пару градусов из-за неравномерности поля. Плюс сам датчик со временем дрейфует и начинает врать: показывает одно, а в камере другое. Поэтому цифра на дисплее — это температура у датчика, а не гарантированно у ваших проб. Чтобы знать реальную разницу, температуру в рабочей зоне проверяют независимым калиброванным термометром, а при необходимости снимают карту температурного поля. Если расхождение большое и растёт, проверяют датчик на дрейф и равномерность камеры, а не просто доверяют показаниям регулятора.
Можно ли заменить датчик температуры в сушильном шкафу?
Да, датчик заменяем, но новый должен соответствовать типу и параметрам старого и подходить к терморегулятору. Нельзя произвольно поставить термопару вместо Pt100 или наоборот: регулятор рассчитан на конкретный тип датчика и его характеристику, иначе показания будут неверными. При замене важно поставить датчик в штатное положение, потому что от места установки зависит распределение температуры и корректность работы регулятора. После замены измерительный тракт калибруют или проверяют сверкой с калиброванным термометром, чтобы убедиться, что показания верны. Поэтому замену датчика в измерительном шкафу лучше делать со знанием его типа и с последующей проверкой точности, а не просто «воткнуть похожий».
