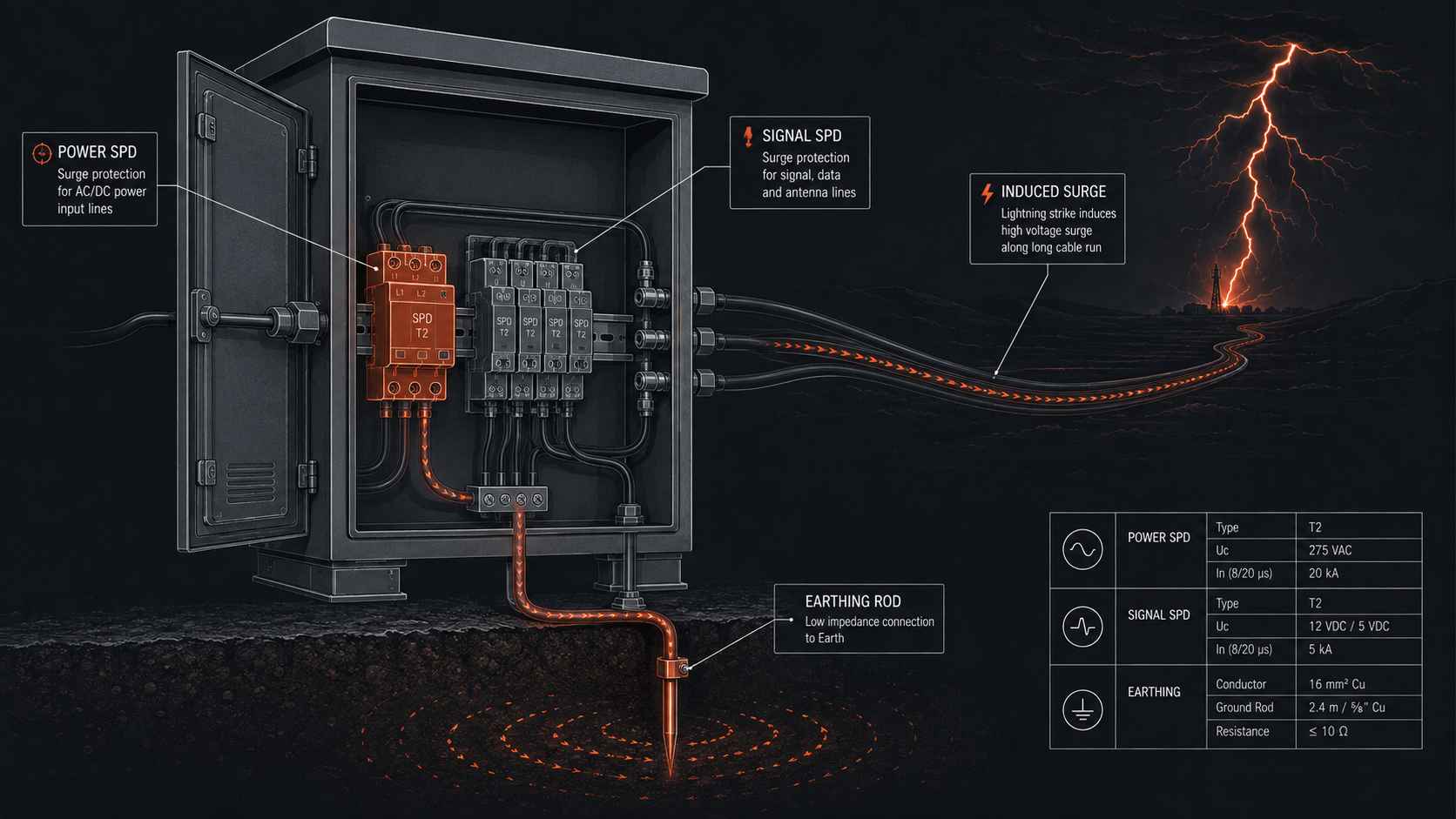

Оборудование в уличных шкафах на трассах, вышках и в поле выгорает после гроз чаще, чем кажется, и почти никогда — от прямого попадания молнии. Убивает электронику наведённый импульс: молния бьёт где-то рядом, а по длинным кабелям питания и связи в шкаф приходит короткий скачок в сотни и тысячи вольт. Защита от этого — не громоотвод над шкафом, а заземление и устройства защиты от импульсных перенапряжений на вводах.
От чего на самом деле защищаемся
Прямое попадание молнии в конкретный шкаф — событие редкое, и защита от него нужна только на особо высоких и открытых объектах. Настоящая массовая угроза — вторичные проявления грозы: наведённые импульсы. Когда молния бьёт в землю, дерево или опору рядом, она создаёт мощный электромагнитный импульс, который наводит напряжение в любых длинных проводниках поблизости — кабелях питания, линиях связи, витой паре видеонаблюдения. Этот импульс короткий, но с амплитудой в сотни и тысячи вольт, и он приходит в шкаф по кабелям, минуя обычные автоматы, которым он слишком быстр. Для входов оборудования, рассчитанных на штатные напряжения, такой скачок губителен: выгорают порты, блоки питания, интерфейсы связи. Поэтому защищаются не столько от самой молнии, сколько от того, что она наводит в подходящих к шкафу линиях.
Заземлите шкаф
Металлический корпус и монтажную панель подключают к контуру заземления — это основа, без которой защита не работает.
Поставьте УЗИП на питание
На вводе питания ставят устройство защиты от импульсных перенапряжений — оно сбрасывает скачок в землю.
Защитите линии связи
На кабели связи, витую пару, антенные вводы ставят сигнальные УЗИП под нужный интерфейс.
Сократите петли
Длинные и закольцованные трассы кабелей наводят больше — прокладывают короче и без лишних петель.
Проверяйте после гроз
УЗИП изнашиваются, приняв импульсы. После сильных гроз проверяют их индикацию и заземление.
УЗИП без заземления не работает
Устройство защиты от импульсных перенапряжений сбрасывает опасный скачок напряжения в землю — в этом его принцип. Если контур заземления отсутствует, оборван или сделан плохо, УЗИП физически некуда отвести импульс, и оно превращается в бесполезную деталь: скачок проходит дальше в оборудование, как будто защиты нет. Поэтому молниезащита начинается не с покупки УЗИП, а с исправного заземления шкафа и нормального заземляющего контура на объекте. Это же заземление работает и на электробезопасность, и на отвод статики. Частая ошибка на дальних объектах — поставить УЗИП «для галочки», прикрутив его к незаземлённому или формально заземлённому корпусу: после первой же серьёзной грозы оборудование выгорает, а владелец недоумевает, ведь защита стояла. Сначала земля, потом УЗИП — порядок именно такой.
Почему оборудование выгорает, хотя молния била далеко?
Потому что убивает не сам разряд, а наведённое им напряжение. Молния — это мощный импульс тока, и вокруг него возникает быстро меняющееся электромагнитное поле. Любой длинный проводник, оказавшийся в этом поле, работает как антенна: в нём наводится напряжение, тем большее, чем длиннее кабель и чем ближе разряд. Удар в землю или опору за десятки, а иногда и сотни метров от шкафа наводит в подходящих кабелях импульс в сотни и тысячи вольт. Он короткий — микросекунды — но этого достаточно, чтобы пробить входные цепи электроники, рассчитанные на штатные напряжения. Обычные автоматы такой импульс не ловят, он для них слишком быстрый и уходит раньше, чем автомат успеет среагировать. Именно поэтому объекты в чистом поле, на трассах и вышках, с длинными кабельными трассами, страдают от гроз особенно часто, даже без единого прямого попадания. Защита от этого — заземление плюс УЗИП на всех вводах, силовых и сигнальных, чтобы импульс сбрасывался в землю, не доходя до оборудования.
Силовые и сигнальные вводы
Ошибка, которая сводит защиту на нет, — прикрыть УЗИП только питание и забыть про линии связи. Наведённый импульс приходит по любым проводникам, и часто именно кабель связи или витая пара видеонаблюдения оказывается длиннее силового и наводит больше. Поэтому защищают все вводы: на питание ставят силовой УЗИП, на линии связи, антенные и сигнальные кабели — сигнальные устройства под конкретный интерфейс и уровень сигнала. Сигнальный УЗИП подбирают так, чтобы он срезал импульс, но не мешал полезному сигналу проходить. Комплект защиты собирают под то, что реально заходит в шкаф: питание, Ethernet, антенна, датчики. Оставленный без защиты один длинный кабель становится той дверью, через которую грозовой импульс войдёт в оборудование, несмотря на защиту остальных вводов.
Нужна ли молниезащита, если рядом нет высоких объектов?
Да, и как раз отсутствие высоких объектов часто повышает риск, а не снижает его. На открытой местности — в поле, на трассе, на невысоком холме — шкаф и его опора могут оказаться одной из самых заметных точек для разряда, а длинные кабельные трассы к нему собирают наводки со всей округи. Отсутствие рядом деревьев, вышек и зданий означает, что рассеивать грозовую активность нечему, и импульсы свободно наводятся в подходящих линиях. Кроме того, наведённый импульс, от которого страдает оборудование в первую очередь, вообще не требует близких высоких объектов — ему достаточно разряда где-то в радиусе и длинных проводников, которые сработают как антенна. Поэтому объекты в чистом поле защищают заземлением и УЗИП даже тщательнее, чем в плотной застройке. Исключить молниезащиту можно разве что там, где кабельные трассы очень короткие, объект защищён окружением и грозовая активность минимальна, но и тогда базовое заземление корпуса делают всегда. В сомнительных случаях защиту закладывают: УЗИП несопоставимо дешевле выгоревшего комплекта оборудования и простоя.
Нужен уличный термошкаф с молниезащитой?
Изготовим уличный термошкаф и укомплектуем его защитой от импульсных перенапряжений под ваши вводы: питание, связь, антенна. Скажите, что заходит в шкаф и где стоит объект, — подберём заземление и УЗИП под грозовые риски вашей площадки.
Частые вопросы
Нужна ли уличному термошкафу молниезащита?
В большинстве случаев да, особенно на открытых и удалённых объектах — трассах, вышках, в поле. Но защищаются в первую очередь не от прямого попадания молнии, которое редко, а от наведённых импульсов: молния бьёт рядом, а по длинным кабелям питания и связи в шкаф приходит скачок в сотни и тысячи вольт, губительный для электроники. Защита от этого — исправное заземление шкафа плюс устройства защиты от импульсных перенапряжений на всех вводах. Обойтись без неё можно разве что при очень коротких кабельных трассах, защищённом окружении и минимальной грозовой активности, но базовое заземление корпуса делают в любом случае. Учитывая, что УЗИП стоит несопоставимо дешевле выгоревшего оборудования и простоя, на сомнительных объектах защиту закладывают.
Что такое УЗИП и как оно защищает шкаф?
УЗИП — устройство защиты от импульсных перенапряжений. Оно ставится на вводах кабелей в шкаф и срабатывает на короткий скачок напряжения, который наводит гроза: в момент импульса УЗИП резко открывается и сбрасывает избыточную энергию в контур заземления, не давая ей дойти до оборудования, а после импульса возвращается в исходное состояние. Именно поэтому УЗИП работает только при исправном заземлении — без него импульсу некуда уходить. Ставят силовые УЗИП на питание и сигнальные на линии связи, антенны и датчики, подбирая их под интерфейс. Обычные автоматы такую защиту не заменяют: импульс слишком быстрый, автомат его не ловит. УЗИП изнашиваются, принимая разряды, поэтому после сильных гроз их состояние проверяют по индикации.
Почему оборудование выгорает, если молния била не в шкаф?
Потому что основной вред наносит не прямой разряд, а наведённое им напряжение. Вокруг молнии возникает быстро меняющееся электромагнитное поле, и любой длинный кабель поблизости работает как антенна — в нём наводится импульс в сотни и тысячи вольт. Удар в землю или опору за десятки и сотни метров от шкафа наводит в подходящих кабелях скачок, которого хватает, чтобы пробить входные цепи электроники. Импульс короткий, микросекунды, и обычные автоматы его не ловят — он уходит раньше, чем они сработают. Поэтому объекты с длинными кабельными трассами в открытой местности страдают от гроз даже без прямых попаданий. Защита — заземление и УЗИП на всех вводах, чтобы импульс сбрасывался в землю, не доходя до оборудования.
Достаточно ли защитить только питание шкафа?
Нет, защищать нужно все вводы, а не только силовой. Наведённый грозовой импульс приходит по любым длинным проводникам, и часто кабель связи или витая пара видеонаблюдения оказывается длиннее силового кабеля и наводит больше. Если прикрыть УЗИП только питание, оставленная без защиты линия связи станет той дверью, через которую импульс войдёт в оборудование. Поэтому на питание ставят силовой УЗИП, а на линии связи, антенные и сигнальные вводы — сигнальные устройства под конкретный интерфейс, которые срезают импульс, не мешая полезному сигналу. Комплект защиты собирают под то, что реально заходит в шкаф: питание, Ethernet, антенна, датчики. Защита считается полной, только когда прикрыты все вводы и всё это опирается на исправное заземление.
