Нефтегазовая площадка собирает в одном месте почти все сложности сразу. Здесь и мороз до минус пятидесяти на северных месторождениях, и взрывоопасные зоны рядом с технологическим оборудованием, и агрессивный воздух, и удалённость от нормальной электросети. Обычный уличный шкаф в таких условиях долго не проживёт. Разберём, что именно меняется в требованиях к обогреву, корпусу и питанию, когда шкаф ставят на объект нефтегаза.
Коротко

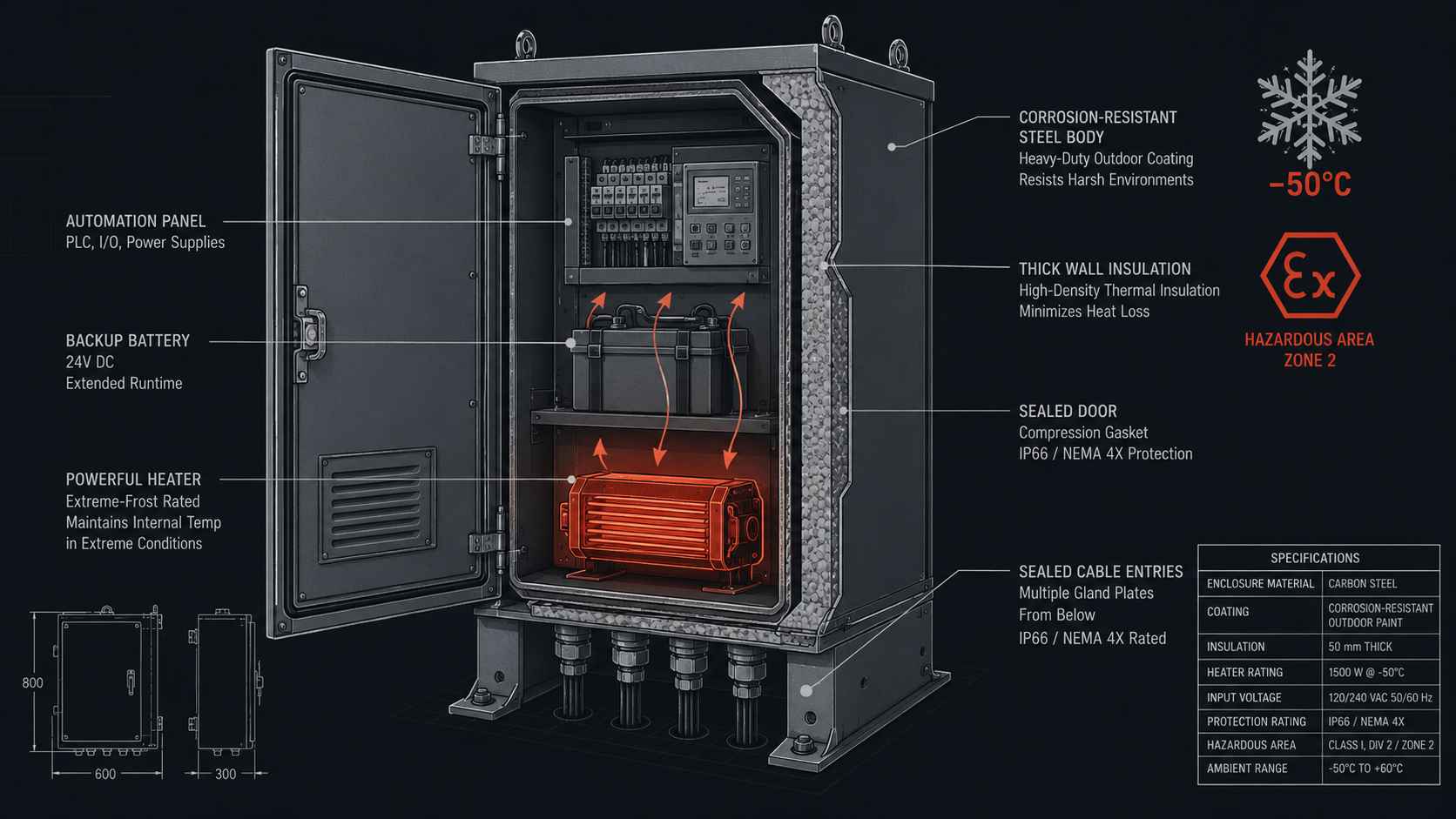

Термошкаф для нефтегаза считают по четырём осям сразу: экстремальный холод (обогрев и утепление под минимум региона, часто ниже минус сорока), взрывобезопасность (расположение вне взрывоопасной зоны либо оборудование в соответствующем исполнении), стойкость к агрессивной среде (материал корпуса и покрытие против коррозии) и автономность (резерв питания, чтобы обогрев не встал при пропадании сети). Пропуск любой из осей превращает шкаф в слабое звено на объекте, где отказ электроники стоит дорого.
Четыре угрозы, а не одна
Разница между бытовым уличным шкафом и шкафом для нефтегаза в том, что здесь угрозы складываются. Мороз сам по себе решается обогревом и утеплением. Но к нему добавляется взрывоопасная среда, где нельзя ставить что попало рядом с источниками искры. Сверху накладывается коррозия: солёный воздух на морских платформах и химически активная атмосфера рядом с установками съедают обычную оцинковку. И всё это на объекте, куда сложно быстро приехать при отказе, а сеть бывает нестабильной. Поэтому шкаф проектируют не под одну проблему, а под их сумму.
Можно ли поставить обычный уличный термошкаф на объект нефтегаза?
Зависит от зоны и среды. Если место установки вне взрывоопасной зоны, воздух не агрессивный, а морозы умеренные, подойдёт качественный уличный шкаф с обогревом и нужным классом защиты. Но на северных месторождениях, у моря или рядом с технологическими установками требования жёстче: обогрев под экстремальный минимум, стойкий к коррозии корпус, а при работе во взрывоопасной зоне — соответствующее исполнение оборудования и грамотное размещение. Поэтому шкаф подбирают под конкретную точку установки и её паспорт по зонам, а не по общему описанию «уличный».
Как условия превращаются в требования
Ниже — как каждая угроза объекта нефтегаза диктует конкретное решение по шкафу.
| Условие | Что даёт | Требование к шкафу |
|---|---|---|
| Мороз до −50 и ниже | Отказ электроники и АКБ, конденсат | Мощный обогрев под минимум + толстое утепление |
| Взрывоопасная зона | Риск воспламенения от искры | Размещение вне зоны либо оборудование в соответствующем исполнении |
| Агрессивный / солёный воздух | Коррозия корпуса и узлов | Стойкий материал, качественное покрытие, герметичные вводы |
| Нестабильная сеть, удалённость | Пропадание питания обогрева | Резерв на АКБ или ИБП, чтобы обогрев не вставал |
Взрывобезопасность — не то, что додумывают на месте
Если шкаф попадает во взрывоопасную зону, вопрос исполнения и размещения решают заранее, по классификации зон объекта, а не по факту монтажа. Обычный обогреватель — это источник тепла и потенциально искры, и ставить его во взрывоопасной зоне без соответствующего исполнения нельзя. Чаще всего шкаф стараются вынести за границу зоны, где действуют обычные требования, либо применяют оборудование в исполнении, допустимом для конкретного класса зоны. Это проектное решение, и его согласуют до заказа шкафа.
Что важнее на нефтегазовом объекте — обогрев или защита корпуса?
Они закрывают разные отказы и нужны вместе. Обогрев спасает электронику и аккумуляторы от мороза и конденсата: без него оборудование просто не заработает зимой. Защита корпуса и стойкость к коррозии отвечают за срок службы: проржавевший или разгерметизированный шкаф теряет и класс защиты, и способность держать климат. На удалённом объекте, куда трудно быстро приехать, к обоим добавляют резерв питания, чтобы обогрев не встал при пропадании сети. Расставлять их по важности бессмысленно — на нефтегазе экономия на любой из осей всплывает в первый же сложный сезон.
Что уточнить до заказа
Чтобы шкаф считали правильно, поставщику дают паспорт точки: абсолютный минимум температуры региона, классификацию взрывоопасной зоны в месте установки, характер атмосферы (солёный воздух, химически активная среда, пыль), стабильность сети и допустимое время простоя при её пропадании. По этим данным считают мощность обогрева и толщину утепления, выбирают исполнение оборудования и материал корпуса, определяют ёмкость резерва питания. Если хоть одна из этих цифр неизвестна, шкаф подбирают с запасом или рискуют промахнуться. Поэтому сбор исходных данных — это не формальность, а первая часть расчёта.
Так что термошкаф для нефтегаза — это не «уличный шкаф покрепче», а решение под сумму жёстких условий конкретной точки: минимум температуры региона, класс взрывоопасной зоны, характер среды и стабильность питания. Эти данные собирают до заказа, и уже по ним считают обогрев, исполнение и корпус.
Нужен термошкаф под объект нефтегаза?
Пришлите минимальную температуру региона, классификацию зоны на точке установки и характер среды — подберём обогрев, исполнение корпуса и резерв питания под ваши условия.
Частые вопросы
Какой термошкаф нужен для нефтегазового объекта?
Тот, что рассчитан сразу под несколько условий точки установки: экстремальный минимум температуры региона (обогрев и утепление), класс взрывоопасной зоны (размещение вне зоны или оборудование в соответствующем исполнении), характер среды (стойкость к коррозии и герметичные вводы) и стабильность питания (резерв на случай пропадания сети). Универсального ответа нет — шкаф считают по паспорту объекта: где стоит, при каком морозе работает, что за атмосфера вокруг и насколько стабильна сеть.
Нужно ли взрывозащищённое исполнение для шкафа на нефтегазе?
Только если шкаф попадает во взрывоопасную зону. Вопрос решают по классификации зон объекта до монтажа. Чаще шкаф стараются разместить за границей взрывоопасной зоны, где действуют обычные требования, либо применяют оборудование в исполнении, допустимом для конкретного класса зоны. Обычный обогреватель — источник тепла и возможной искры, поэтому ставить его во взрывоопасной зоне без соответствующего исполнения недопустимо. Это проектное решение, а не то, что определяют на месте.
Как защитить шкаф от коррозии на морской платформе или химическом объекте?
Соль в воздухе и агрессивная атмосфера съедают обычную оцинковку, поэтому берут стойкий к коррозии материал корпуса и качественное покрытие, а все вводы делают герметичными, чтобы влага и агрессивная среда не попадали внутрь. Разгерметизированный или проржавевший корпус теряет класс защиты и перестаёт держать климат. Материал и покрытие подбирают под конкретную среду объекта — то, что годится для умеренного климата, у моря прослужит заметно меньше.
Что будет, если на удалённом объекте пропадёт питание обогрева?
Без резерва обогрев встанет, и при сильном морозе электроника и аккумуляторы быстро уйдут в отказ, а на стенках осядет конденсат. На удалённых точках, куда трудно быстро приехать, это оборачивается дорогим простоем. Поэтому для нефтегаза закладывают резервное питание обогрева — АКБ или ИБП, рассчитанные на время до восстановления сети. Ёмкость резерва считают под минимальную температуру и потребление обогрева, чтобы шкаф пережил отключение без потери оборудования.
