На корпусе уличного шкафа стоит маркировка вроде IP54 или IP65, и от неё зависит, доживёт ли оборудование внутри до весны или зальётся первым же косым дождём. Но выше не всегда значит лучше: полностью герметичный шкаф на улице может страдать от конденсата сильнее, чем тот, что немного дышит. Разберём, что означают цифры IP, какой уровень реально нужен уличному шкафу и как обогрев с вентиляцией меняют требования.
Коротко
В маркировке IP первая цифра — защита от пыли и касаний, вторая — от воды. Для уличного шкафа обычно берут IP54 как минимум, IP55 при косом дожде и ветре, IP65 для запылённых и открытых мест. Но полностью герметичный корпус усиливает конденсат внутри, поэтому высокий IP всегда идёт в паре с продуманным обогревом и вентиляцией.
Что означают цифры IP
Маркировка IP состоит из двух цифр. Первая — защита от твёрдых частиц и доступа: от крупных предметов до полной пыленепроницаемости. Вторая — защита от воды: от капель сверху до струй под давлением. Чем выше цифра, тем плотнее корпус. Для уличного шкафа значимы обе, но по-разному: пыль важна в открытом поле и у дорог, вода — везде, где есть дождь и снег.
| IP | Пыль | Вода | Где применимо |
|---|---|---|---|
| IP44 | частицы от 1 мм | брызги со всех сторон | под навесом, защищённое место |
| IP54 | пыль частично | брызги со всех сторон | базовый уличный минимум |
| IP55 | пыль частично | струи воды | косой дождь, ветер |
| IP65 | полная пыленепроницаемость | струи воды | открытые запылённые места |
Чем IP54 отличается от IP65 на практике?
IP54 частично защищает от пыли и от брызг со всех сторон — этого хватает для большинства уличных мест с обычным дождём и снегом. IP65 даёт полную пыленепроницаемость и защиту от струй воды под давлением — это нужно у дорог с грязью, в поле с ветровой пылью и там, где на шкаф может попасть направленная струя. Для защищённого места переплачивать за IP65 не всегда нужно, но у открытой трассы разница ощутима.
Какой IP реально нужен на улице
-
Защищённое место, под навесом
Если шкаф стоит под козырьком или у стены с защитой от прямого дождя, базового IP54 обычно достаточно. Прямых струй и сильной пыли здесь нет.
-
Открыто, дождь и ветер
На открытой площадке с косым дождём берут IP55: защита от струй воды закрывает ситуацию, когда дождь бьёт под углом и заливает щели обычного корпуса.
-
Трасса, поле, стройка
У дороги и в открытом поле к воде добавляется пыль и грязь под давлением. Здесь целятся в IP65 — полную пыленепроницаемость и стойкость к струям.
Высокий IP не отменяет конденсат
Чем плотнее корпус, тем меньше он дышит — и тем сильнее внутри копится влага, которая уже попала внутрь с тёплым воздухом при монтаже. Полностью герметичный шкаф без обогрева и вентиляции нередко страдает от конденсата больше, чем корпус попроще. Поэтому высокий IP всегда идёт в паре с обогревом, который держит плюс и не даёт влаге выпадать росой.

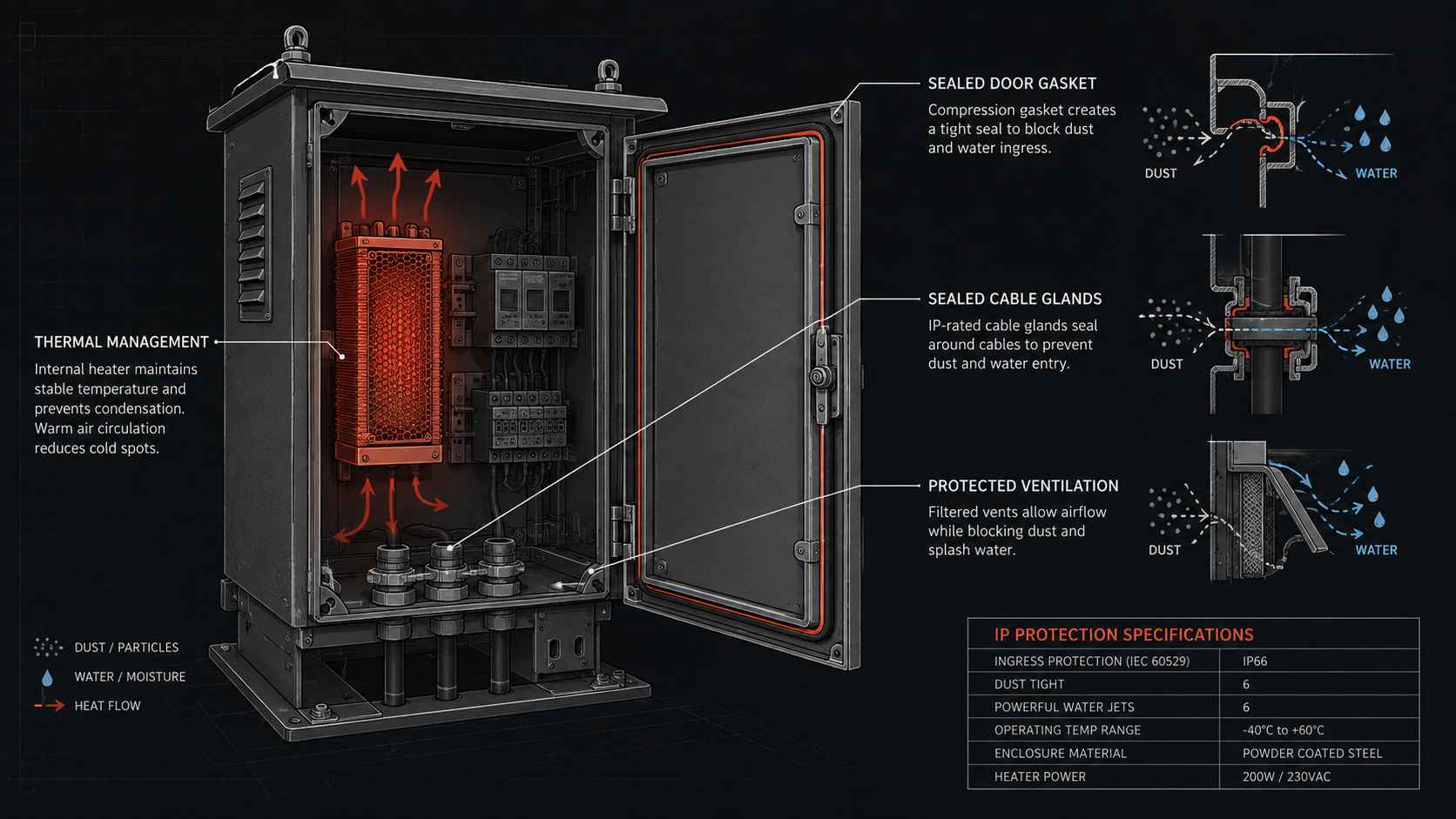

Что учесть при выборе защиты
- Место установки. Под навесом или открыто, есть ли рядом дорога, пыль, ветер с водой.
- Обе цифры IP. Не только защита от воды, но и от пыли — в поле и у трассы первая цифра важна.
- Обогрев внутри. Плотный корпус без обогрева — риск конденсата, защиту и нагрев считают вместе.
- Вентиляция и сальники. Вводы кабелей и клапаны должны держать тот же IP, что и корпус, иначе защита формальна.
- Уплотнение дверцы. Реальный IP держится, пока цел уплотнитель по периметру дверцы.
Нужен ли самый высокий IP, если внутри есть обогрев?
Не обязательно. Обогрев решает задачу влаги и холода изнутри, а IP защищает от воды и пыли снаружи — это разные задачи. Для защищённого места с обогревом хватает IP54, и гнаться за IP65 нет смысла. А вот на открытой трассе высокий IP нужен независимо от обогрева, потому что струи воды и пыль он изнутри не остановит. IP и обогрев подбирают вместе, но один другой не заменяет.
Где реально теряется защита
Заявленный на корпусе IP — это защита нового, правильно собранного шкафа. В жизни она чаще всего теряется не через стенку, а через слабые места, которые к самой цифре отношения не имеют. Первое — вводы кабелей: если кабель заходит через открытое отверстие или дешёвый сальник, вода и пыль пойдут прямо туда, и корпус с честным IP65 будет заливаться, как дырявое ведро. Второе — уплотнение дверцы: резинка по периметру со временем дубеет и трескается, и защита падает до уровня обычного ящика. Третье — расположение самого шкафа: если он стоит в луже или в месте, где с крыши здания стекает вода, никакой IP не рассчитан на постоянное стояние в воде. Поэтому степень защиты корпуса имеет смысл ровно настолько, насколько ей соответствуют вводы, уплотнения и место установки.
Степень защиты уличного шкафа выбирают по месту, а не по принципу «чем выше, тем лучше»: IP54 под навесом, IP55 на открытом ветру с дождём, IP65 у трассы и в поле. При этом высокий IP без обогрева и вентиляции оборачивается конденсатом, поэтому защиту от внешней воды и внутренний обогрев считают в связке. Если шкаф собирают под конкретное место, IP корпуса, обогрев и вводы согласуют между собой, а ТЭН обогрева подбирают под нужную мощность.
Собираете уличный шкаф под конкретное место?
Поможем согласовать степень защиты с обогревом и изготовим ТЭН нужной мощности под ваш корпус — по образцу или чертежу.
Частые вопросы
Что означают цифры в маркировке IP?
Первая цифра — защита от твёрдых частиц и пыли, от крупных предметов до полной пыленепроницаемости. Вторая — защита от воды, от капель сверху до струй под давлением. Чем выше цифра, тем плотнее корпус защищён от соответствующего воздействия.
Какой IP нужен уличному термошкафу?
Обычно IP54 как базовый уличный минимум, IP55 при косом дожде и ветре, IP65 для открытых запылённых мест у дорог и в поле. Под навесом хватает IP54, на открытой площадке берут выше.
Почему высокий IP не спасает от конденсата?
Плотный герметичный корпус хуже дышит, и влага, попавшая внутрь с тёплым воздухом, копится и выпадает росой при остывании. Поэтому высокий IP всегда сочетают с обогревом и вентиляцией, которые держат плюс и убирают влагу изнутри.
Влияет ли уплотнение дверцы на реальный IP?
Да, напрямую. Заявленная степень защиты держится, только пока цел уплотнитель по периметру дверцы и сальники на вводах кабелей. Изношенное уплотнение или незакрытый ввод сводят высокий IP на нет — вода и пыль пойдут через щели.
