Термошкаф, собранный на коленке, обычно валится на одних и тех же граблях: слабое утепление, датчик не там, где надо, нет обдува и нет аварийной защиты. Каждая из этих ошибок по отдельности терпима, но вместе они дают шкаф, который не держит режим, бьёт током и рано или поздно горит. Собрал список того, что ломает самоделки чаще всего, и как это обойти.
Утепление — фундамент, на котором стоит режим
Самая частая ошибка — недооценка утепления. Кажется, что раз ТЭН греет, стенки не так важны. На деле тонкий неутеплённый корпус отдаёт тепло наружу быстрее, чем ТЭН успевает его добавлять: шкаф либо не выходит на нужную температуру, либо держит её на пределе мощности, гоняя нагрев без остановки. Зимой в уличном исполнении такой шкаф просто не удержит плюсовую температуру внутри.
Считать надо не только толщину, но и мостики холода. Металлический каркас, проходящий сквозь утеплитель насквозь, работает как радиатор — тепло уходит по металлу, и в этом месте снаружи выпадает конденсат. Дверь без утеплителя и с щелями по периметру сводит на нет утепление стенок. Утеплитель кладут слоем без разрывов, дверь уплотняют по всему контуру, а металл каркаса стараются разорвать термовставками.
| Ошибка | Как проявляется | Что делать |
|---|---|---|
| Слабое утепление | Не держит режим, нагрев работает без пауз | Толще слой без разрывов, термовставки в каркас |
| Датчик не в рабочей зоне | Регулятор мерит не ту температуру, перегрев или недогрев | Датчик в зону загрузки, не у ТЭН и не у стенки |
| Нет конвекции | Верх горячий, низ холодный, большой градиент | Поставить вентилятор для обдува камеры |
| Перегрев ТЭН | Оболочка раскаляется, ТЭН горит за месяцы | Запас мощности, оребрение, умеренная нагрузка, обдув |
| Негерметичные вводы | Влага и конденсат внутри клеммника, замыкания | Гермовводы, ввод кабеля снизу петлёй |
Датчик и конвекция: почему шкаф греет неровно
Регулятор управляет тем, что видит его датчик. Если датчик закреплён у самого ТЭН, он раньше времени решит, что в камере жарко, и отключит нагрев — загрузка при этом останется недогретой. Если датчик прижат к холодной стенке, наоборот, регулятор будет перегревать камеру. Датчик ставят в рабочей зоне, где стоят образцы, на некотором отдалении от нагревателя и стенок, чтобы он мерил температуру, которая нужна загрузке.
Вторая беда — отсутствие принудительной конвекции. Без вентилятора тёплый воздух копится вверху, а низ камеры остаётся холодным: градиент между полками достигает десятков градусов. Никаким расположением ТЭН эту разницу полностью не убрать — нужен вентилятор, который перемешивает воздух и выравнивает поле. В шкафу с обдувом разброс по камере падает в разы, и датчик наконец начинает мерить представительную температуру.
Нет аварийной термозащиты — шкаф превращается в источник пожара
Терморегулятор — электронный прибор, и он отказывает: симистор пробивает, реле залипает в замкнутом состоянии, датчик отваливается. Если это единственное, что управляет нагревом, при отказе ТЭН останется под напряжением и будет греть до тех пор, пока что-нибудь не загорится. Поэтому в схему ставят независимую аварийную защиту — отдельный термостат или термопредохранитель на температуру выше рабочей, который обесточит нагрев при отказе основного контура. Он не участвует в регулировании, а только страхует. Экономия на этом узле — самая опасная из всех ошибок сборки, потому что её цена не сгоревший ТЭН, а пожар.
Обязательно ли ставить вентилятор, если ТЭН уже стоит внизу камеры?
Расположение ТЭН внизу помогает естественной конвекции, но не заменяет вентилятор. Без принудительного обдува тёплый воздух поднимается вверх и там задерживается, а низ и дальние углы камеры прогреваются медленно — градиент между верхом и низом легко достигает 15–30 °C в зависимости от объёма и мощности. Для термошкафа, где важно держать одинаковую температуру по всей камере, такой разброс недопустим: часть загрузки перегрета, часть недогрета, а датчик регулятора мерит температуру только в своей точке и не видит остального поля. Вентилятор перемешивает воздух, снимает тепло с оболочки ТЭН и разносит его по полкам, за счёт чего разброс падает до нескольких градусов. Плюс обдув снижает локальный перегрев самой оболочки нагревателя, продлевая его ресурс. Так что вентилятор ставят даже при удачном расположении ТЭН — это не дублирование, а разные функции: расположение задаёт направление потока, а вентилятор его создаёт и усиливает.
Электрика: то, на чём нельзя экономить

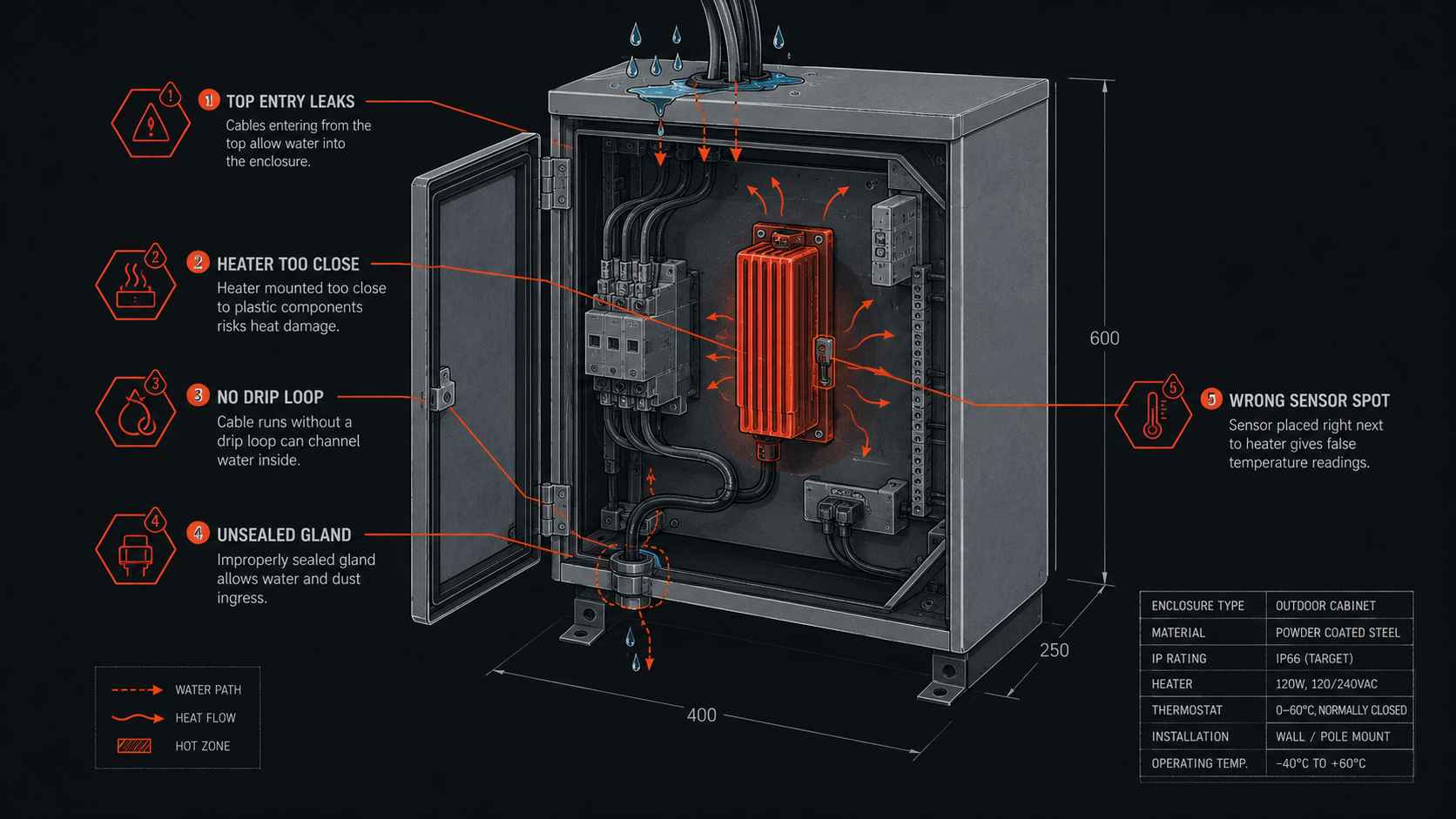

Кабельные вводы в самоделках часто делают через обычное отверстие в стенке — кабель просто продет и всё. В отапливаемом шкафу с перепадами температуры это прямой путь к конденсату внутри клеммника и к замыканию. Ввод делают через гермоввод, а сам кабель заводят снизу петлёй, чтобы вода стекала вниз, а не по проводу внутрь. Металлический корпус обязательно заземляют: без заземления пробой изоляции ТЭН на корпус превращает шкаф в предмет под напряжением, и человек, коснувшийся его, получает удар током. УЗО добавляет вторую линию защиты — оно отключит питание при утечке тока раньше, чем ток пойдёт через человека.
Отдельная частая недоработка — грубый терморегулятор с большим гистерезисом. Дешёвый капиллярный термостат может иметь разброс включения-выключения в 10–15 °C: камера то перегревается, то остывает ниже нормы, и режим гуляет. Для термошкафа, где нужна стабильная температура, берут регулятор с узким гистерезисом или ПИД-регулирование — тогда уставка держится в пределах пары градусов.
Проверьте заземление
Корпус соединён с защитным проводником, контакт плотный и без окислов. Без этого пробой ТЭН на корпус смертельно опасен.
Поставьте УЗО
Дифзащита отключит питание при утечке тока — вторая линия защиты после заземления.
Загерметизируйте вводы
Гермовводы, кабель петлёй снизу, чтобы влага не шла внутрь клеммника.
Добавьте аварийный термостат
Независимая защита от перегрева на случай отказа основного регулятора.
Выберите точный регулятор
Узкий гистерезис или ПИД вместо грубого термостата с разбросом в 10–15 °C.
Влага и точка росы
Термошкаф часто собирают под задачу, где выделяется влага: сушка, поддержание плюсовой температуры на улице зимой, хранение оборудования от конденсата. И тут всплывает ошибка, которую новички не видят, пока не столкнутся, — неучёт точки росы. Тёплый влажный воздух внутри при контакте с холодной стенкой или на остывании отдаёт влагу конденсатом. Капли оседают на электронике, стенках, оборудовании, и шкаф, задуманный как защита от сырости, сам её создаёт.
Лечится это вентиляцией с выводом влаги наружу. В шкафу делают приток и вытяжку с шибером (заслонкой), через которую влажный воздух уходит, а сухой подсасывается. Полностью герметичный термошкаф без вентиляции копит влагу внутри, и никакой обогрев её оттуда не выгонит — он лишь гоняет её по кругу. Баланс тут тонкий: слишком открытая вентиляция сливает тепло наружу, слишком закрытая копит влагу. Шибер позволяет этот баланс подстроить под режим.
Обогрев не сушит воздух, он только повышает его влагоёмкость
Распространённое заблуждение: раз ТЭН греет, значит внутри сухо. Нагрев поднимает температуру, и относительная влажность падает — воздух кажется суше. Но абсолютное количество влаги в шкафу при этом не меняется: как только шкаф остынет или тёплый воздух коснётся холодной поверхности, эта влага снова выпадет конденсатом. Убрать влагу может только вывод её наружу — через вентиляцию и шибер — или поглощение осушителем. Поэтому в схему термошкафа под влажную задачу закладывают путь для выхода влаги, а не рассчитывают, что её испарит нагрев. Обогрев и вентиляция работают в паре: первый держит температуру, вторая уводит влагу.
- Утепление без разрывов. Толстый слой, уплотнённая дверь, термовставки против мостиков холода.
- Датчик в рабочей зоне. Не у ТЭН и не у стенки — там, где стоит загрузка.
- Принудительная конвекция. Вентилятор выравнивает поле и убирает градиент верх-низ.
- ТЭН с запасом мощности. Оребрённая оболочка, умеренная удельная нагрузка, обдув.
- Заземление и УЗО. Корпус на землю, дифзащита на утечку.
- Аварийная термозащита. Независимый термостат на случай отказа регулятора.
- Точный регулятор. Узкий гистерезис или ПИД вместо грубого термостата.
- Вентиляция с шибером. Вывод влаги наружу, учёт точки росы.
Можно ли собрать термошкаф полностью герметичным, чтобы внутрь не попадала влага?
Полная герметичность решает только половину задачи и часто создаёт вторую проблему. Да, герметичный корпус не пускает влагу снаружи — это плюс, если задача уберечь оборудование от дождя и сырости. Но влага появляется и внутри: её вносит загрузка, её несёт воздух, который был внутри при закрытии, а при уличной эксплуатации перепады температуры между днём и ночью гоняют точку росы. В наглухо закрытом шкафу этой влаге некуда деться — она копит внутри и при каждом остывании выпадает конденсатом на стенках и электронике. Обогрев её не уберёт, он лишь временно повышает влагоёмкость воздуха. Поэтому под влажную задачу термошкаф делают не герметичным, а с управляемой вентиляцией: приток и вытяжка с шибером выводят влажный воздух наружу и подсасывают более сухой. Герметичность оставляют для сухих сред или дополняют осушителем, который поглощает влагу изнутри. Если корпус должен защищать от внешней воды, добиваются защиты по классу IP на вводах и стыках, но при этом закладывают контролируемый воздухообмен для влаги — это не противоречие, а разные вещи: защита от струй воды снаружи и вывод пара изнутри.
Собираете термошкаф и хотите свериться по узлам?
Подскажем по мощности ТЭН, обдуву, термозащите и вентиляции влаги, а при необходимости соберём термошкаф по вашему чертежу — с утеплением, климатикой и защитой под задачу.
Частые вопросы
Почему термошкаф не держит заданную температуру?
Чаще всего причина в утеплении. Тонкий неутеплённый корпус отдаёт тепло наружу быстрее, чем ТЭН его добавляет, поэтому шкаф либо не выходит на режим, либо держит температуру на пределе мощности без пауз в нагреве. Добавляют сюда мостики холода по металлу каркаса и щели по периметру двери. Лечится толстым слоем утеплителя без разрывов, уплотнением двери по контуру и термовставками, разрывающими металл каркаса.
Куда ставить датчик температуры в термошкафу?
В рабочую зону, где стоит загрузка, на отдалении от ТЭН и от стенок. Регулятор управляет тем, что видит датчик: у самого нагревателя он раньше времени решит, что жарко, и недогреет загрузку, а у холодной стенки, наоборот, будет перегревать камеру. Датчик, установленный в зоне образцов, мерит ту температуру, которая реально нужна, и регулятор держит именно её.
Нужна ли термошкафу аварийная защита от перегрева, если уже есть терморегулятор?
Нужна обязательно. Терморегулятор отказывает — симистор пробивает, реле залипает замкнутым, датчик отваливается. Если он единственный управляет нагревом, при отказе ТЭН останется под напряжением и будет греть до возгорания. Независимый аварийный термостат или термопредохранитель на температуру выше рабочей обесточит нагрев при отказе основного контура. Это самый важный узел безопасности, экономить на нём нельзя.
Почему в термошкафу появляется конденсат, если он греется?
Потому что нагрев не убирает влагу, он только повышает влагоёмкость воздуха. Абсолютное количество влаги внутри не меняется, и как только шкаф остынет или тёплый воздух коснётся холодной поверхности, влага выпадет конденсатом. Убрать её можно только выводом наружу через вентиляцию с шибером или поглощением осушителем. Полностью герметичный шкаф без вентиляции копит влагу и сам создаёт конденсат.
