Тут заложено противоречие. Высокий класс защиты IP66 означает, что внутрь не проходят ни пыль, ни струи воды — корпус запечатан. Но обогреваемому уличному шкафу нужно куда-то девать лишнее тепло летом и влагу зимой, а для этого нужен воздухообмен. Как только вы делаете отверстие под вентиляцию, герметичность падает, и заявленный IP уже не держится. Разберём, откуда берётся этот конфликт и какими способами шкаф получает и проветривание, и защиту одновременно.
Коротко

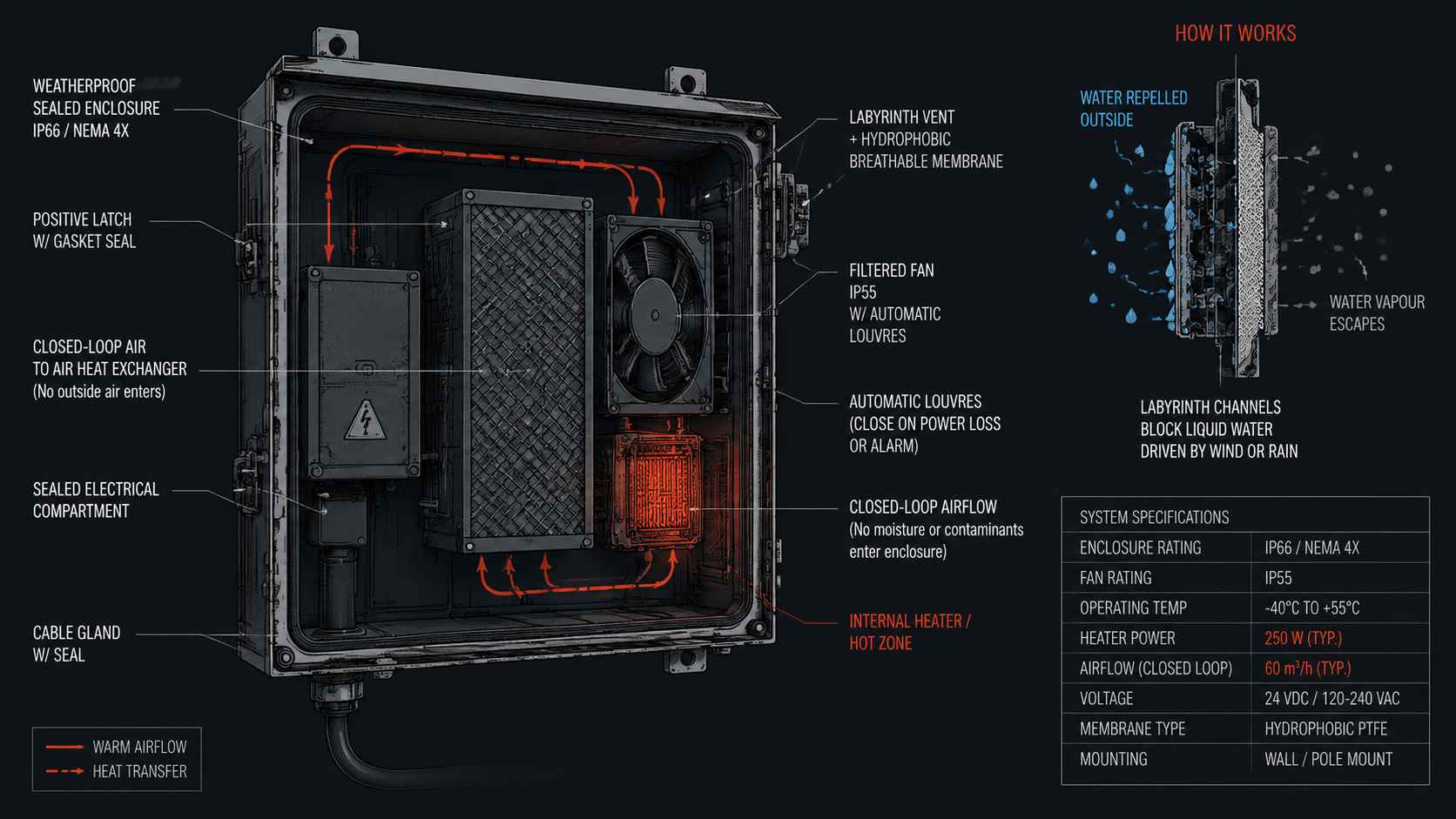

Класс защиты IP описывает, насколько корпус закрыт от пыли и воды. Обычное вентиляционное отверстие пробивает эту защиту насквозь. Решают конфликт тремя путями: пассивная вентиляция через лабиринтные вводы и гидрофобные мембраны, которые пропускают воздух, но держат воду; принудительная вентиляция с фильтрами и IP-исполнением вентиляторов; и полностью закрытый контур, когда воздух внутри не смешивается с наружным, а тепло уходит через теплообменник или элемент Пельтье. Выбор зависит от того, что важнее — сухость электроники или отвод большого тепловыделения.
Откуда берётся конфликт
Индекс IP состоит из двух цифр. Первая — защита от твёрдых частиц и пыли, вторая — от воды. Чтобы получить, скажем, IP66, корпус должен полностью не пропускать пыль и выдерживать сильные струи воды. Достигается это уплотнениями по периметру дверцы, герметичными вводами кабеля и глухими стенками. Любое сквозное отверстие ломает эту логику: через него внутрь пойдёт и пыль, и вода при косом дожде. Поэтому «дышащий» шкаф и герметичный шкаф — это по умолчанию две разные вещи, и совместить их напрямую нельзя.
При этом обогреваемому шкафу воздухообмен нужен по двум причинам. Летом под солнцем и от работающей электроники внутри копится тепло, которое надо сбрасывать. Зимой при перепадах температуры на холодных стенках оседает конденсат, и без движения воздуха влага не уходит. Полностью запаять шкаф — значит перегреть его летом и залить конденсатом зимой. Значит, нужно не отказаться от вентиляции, а сделать её такой, чтобы она не пробивала защиту.
Можно ли просто взять шкаф IP66 и не думать о вентиляции?
Если внутри стоит греющееся оборудование или шкаф работает на улице с перепадами температуры — нет. Полностью герметичный корпус летом перегревается, потому что теплу некуда деться, а зимой набирает конденсат на холодных стенках. IP66 защищает от воды снаружи, но никак не помогает с влагой, которая образуется внутри из-за перепадов, и с теплом от аппаратуры. Поэтому герметичность дополняют либо контролируемой вентиляцией через мембраны и фильтры, либо закрытым контуром охлаждения с теплообменником. Голый высокий IP без продуманного климата внутри — это половина решения.
Три способа совместить защиту и воздухообмен
Каждый способ решает свою задачу, и стоят они по-разному. Ниже — сравнение подходов, чтобы было видно, где что уместно.
| Решение | Как работает | Где уместно |
|---|---|---|
| Лабиринтные вводы + мембрана | Воздух проходит извилистым каналом, гидрофобная мембрана пропускает пар, но держит воду | Шкафы с небольшим тепловыделением, где важна сухость |
| Фильтр-вентилятор в IP-исполнении | Вентилятор с фильтром и жалюзи, закрывающимися при остановке | Заметное тепловыделение, нужен активный сброс тепла |
| Закрытый контур (теплообменник) | Внутренний воздух циркулирует отдельно, тепло уходит через воздухо-воздушный обменник | Пыльная или влажная среда, электроника не должна контактировать с улицей |
| Элемент Пельтье / кондиционер | Активное охлаждение без забора наружного воздуха | Высокое тепловыделение в жарком климате, герметичный корпус |
Частая ошибка
Сверлят в готовом IP66-шкафу отверстия под обычный вентилятор «чтобы не грелось» — и теряют весь класс защиты. Через такие отверстия при косом дожде вода попадает прямо на оборудование, а пыль забивает электронику за один сезон. Если тепловыделение большое, ставьте штатный фильтр-вентилятор с IP-жалюзи или закрытый контур, а не самодельное отверстие. Иначе вы платите за герметичный корпус, а по факту получаете шкаф с открытыми дырами.
Что выбрать: мембрану, фильтр-вентилятор или закрытый контур?
Смотрите на тепловыделение и среду. Если внутри маломощная аппаратура и главная проблема — конденсат, хватит лабиринтных вводов с гидрофобной мембраной: они выравнивают давление и выпускают пар, не пуская воду. Если оборудование заметно греется, нужен активный отвод — фильтр-вентилятор в IP-исполнении с жалюзи, которые закрываются при остановке. А если среда пыльная или солёная и внутренний воздух вообще не должен смешиваться с наружным, берут закрытый контур с теплообменником или активное охлаждение. Точный подбор идёт от мощности оборудования, климата региона и требуемого IP.
Так что вентиляция и класс защиты не исключают друг друга — их просто нельзя совмещать «в лоб». Отверстие под обычный вентилятор убивает IP, а глухой корпус перегревается и потеет. Рабочий шкаф проектируют так, чтобы воздух двигался через мембраны, фильтры или замкнутый контур, и тогда и защита держится, и климат внутри остаётся управляемым.
Нужен уличный шкаф с правильным климатом внутри?
Опишите оборудование, его тепловыделение и регион — подберём вентиляцию и класс защиты так, чтобы не было ни перегрева, ни конденсата.
Частые вопросы
Почему нельзя сделать шкаф и герметичным, и вентилируемым одновременно?
Потому что это физически противоположные требования. Высокий IP означает запечатанный корпус без сквозных отверстий, а вентиляция — это как раз отверстия для движения воздуха. Совмещают их не напрямую, а через промежуточные решения: гидрофобные мембраны и лабиринтные вводы пропускают пар, но держат воду; фильтр-вентиляторы в IP-исполнении закрываются жалюзи при остановке; закрытый контур вообще не смешивает внутренний воздух с наружным. Каждый способ сохраняет защиту, при этом позволяя отводить тепло или влагу.
Какой класс защиты нужен уличному термошкафу?
Зависит от условий установки. Для защищённого места под навесом обычно достаточно IP54–IP55, для открытой площадки с косым дождём и пылью берут IP66. Но одного высокого IP мало: если внутри греется оборудование или бывают сильные перепады температуры, к герметичности добавляют контролируемую вентиляцию или закрытый контур охлаждения, иначе шкаф перегреется летом и наберёт конденсат зимой. Класс защиты подбирают вместе с системой климата, а не отдельно.
Помогает ли высокий IP от конденсата внутри шкафа?
Нет. IP описывает защиту от воды и пыли снаружи, а конденсат образуется внутри, когда тёплый влажный воздух встречает холодные стенки. Полностью герметичный шкаф без вентиляции и обогрева, наоборот, склонен копить влагу при перепадах температуры. С конденсатом борются обогревом, движением воздуха через мембраны и правильной вентиляцией, а не только высоким классом защиты. Поэтому герметичность и борьбу с конденсатом решают разными средствами.
Можно ли поставить вентилятор в готовый IP66-шкаф?
Только штатным способом — через фильтр-вентилятор в IP-исполнении с жалюзи, которые закрываются при остановке, или через закрытый контур с теплообменником. Просверлить обычное отверстие под бытовой вентилятор нельзя: это сразу обнуляет класс защиты, внутрь пойдут вода при косом дожде и пыль. Если оборудование греется и штатной пассивной вентиляции не хватает, подбирают активное решение под нужное тепловыделение, сохраняя герметичность корпуса.
