Самая частая причина, по которой краска вздувается и слезает, — вода под ней. После мойки, обезжиривания или фосфатирования на детали остаётся влага: в швах, в резьбе, в глухих полостях, в порах металла. Покрасили по мокрому — краска легла на воду, а не на металл, и через время отошла пузырями. Поэтому сушка перед покраской не формальность, а этап, от которого зависит, продержится покрытие или отвалится.
Коротко
Перед покраской деталь сушат, чтобы убрать влагу после мойки и обезжиривания — особенно из швов, резьбы и глухих полостей, где вода держится дольше всего. Обычно достаточно прогрева при 60–120 °C с обдувом. Важно красить, пока деталь тёплая и сухая: остывшая на воздухе она снова собирает конденсат, и проблема возвращается.
Откуда берётся влага и почему она опасна
Перед покраской деталь проходит мокрые операции: моют, обезжиривают, иногда фосфатируют. После них поверхность визуально может казаться сухой, но вода остаётся там, где её не видно: в сварных швах, в резьбовых отверстиях, под кромками, в порах литья. Когда сверху ложится краска, эта влага оказывается между металлом и покрытием. Дальше она либо мешает адгезии сразу, либо при нагреве на полимеризации вскипает и вспучивает краску. Результат один — покрытие отходит.
Почему краска вздулась пузырями после сушки или полимеризации?
Под краской осталась влага. При нагреве вода в швах, порах или полостях детали превращается в пар, расширяется и приподнимает плёнку краски пузырями. Лечится сушкой детали до покраски: прогрев с обдувом убирает воду из скрытых мест, и красить нужно по сухому и ещё тёплому металлу, а не по остывшему с новым конденсатом.

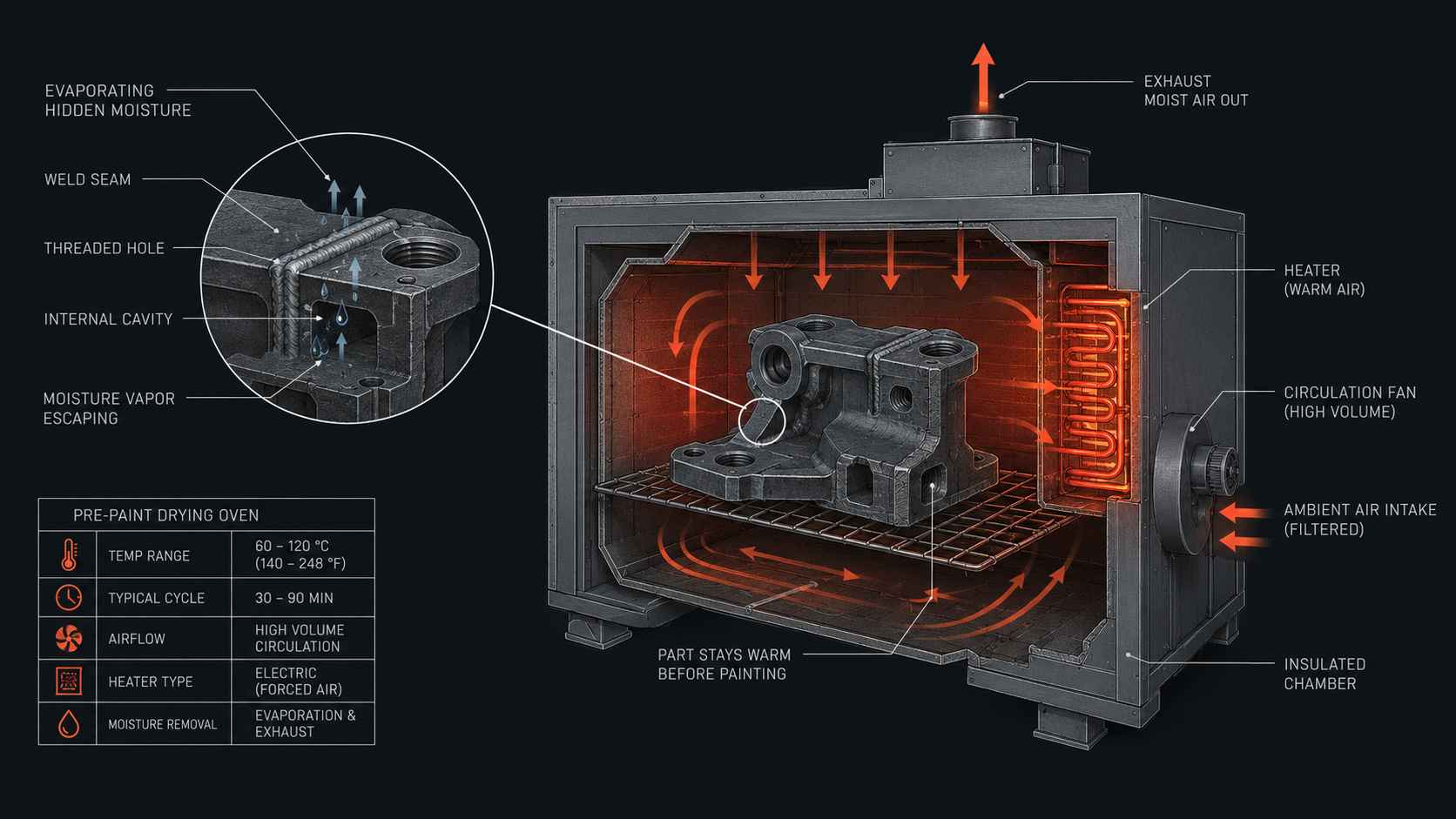

Куда прячется вода
-
Сварные швы и стыки
В шве и под кромкой вода задерживается дольше, чем на гладкой поверхности. Прогрев с обдувом выгоняет её оттуда.
-
Резьба и глухие отверстия
В резьбе и глухих полостях вода держится каплей. Без направленного обдува и достаточного времени она остаётся.
-
Поры литья и стыки узлов
Пористый металл и собранные узлы прячут влагу внутри. Им нужен более долгий прогрев, чтобы вода вышла полностью.
Режим сушки
| Деталь | Температура | Замечание |
|---|---|---|
| Тонкий лист, простые формы | 60–90 °C | сохнет быстро |
| Со швами и резьбой | 90–120 °C | дольше, влага в скрытых местах |
| Массив, литьё, узлы | 100–120 °C | долгий прогрев насквозь |
| После фосфатирования | по техпроцессу | сушка часть подготовки |
Почему нельзя дать детали остыть на воздухе
Высушили деталь, достали, оставили полежать — и на остывающем металле из воздуха оседает конденсат, особенно во влажном цеху. Получается, что сушка прошла зря: перед покраской деталь снова влажная. Поэтому цепочку строят без разрыва: деталь идёт на покраску тёплой и сухой, сразу после сушки. Тёплый металл к тому же помогает краске лечь и растечься ровнее. Если между сушкой и покраской неизбежна пауза, деталь держат в тепле, а не на сквозняке.
Сухо на вид ≠ сухо внутри
Поверхность высыхает первой, а вода в швах и полостях остаётся. Не ориентируйтесь на внешний вид: закладывайте время прогрева на скрытую влагу, особенно для деталей со сваркой, резьбой и литьём.
Что учесть
- Скрытая влага. Швы, резьба, полости, поры — им нужно больше времени, чем гладкой поверхности.
- Обдув. Направленный поток выгоняет воду из отверстий и стыков.
- Прогрев насквозь. Массив и узлы сушат до прогрева всего тела, а не поверхности.
- Без остывания на воздухе. Красить тёплой и сухой, пока не осел новый конденсат.
- Мощность под загрузку. Холодные детали проседают температуру, нагрев должен её вернуть.
Сушка в общем цикле окраски
Сушка перед покраской редко стоит особняком — она встроена в цепочку: мойка, обезжиривание, сушка, нанесение, полимеризация. Если любое звено проседает, страдает результат. Часто один и тот же шкаф или камера используются и для сушки перед покраской, и для полимеризации после неё, просто на разных температурах. Это разумно, если камера держит оба режима и хватает мощности под загрузку холодного металла, который проседает температуру.
Планируя участок, считают не отдельную операцию, а такт всей линии. Сколько деталей проходит за смену, какая у них масса, сколько времени занимает прогрев самой тяжёлой — из этого складывается требование к объёму камеры и мощности нагрева. Недооценённый шкаф тормозит всю линию: детали ждут очереди на сушку, а покрасочная простаивает. Поэтому нагрев считают под пиковую загрузку и такт, а не под среднюю деталь.
Сколько сушить деталь перед покраской?
Зависит от массы и геометрии: тонкий лист — минуты, массив со швами и литьём — заметно дольше, пока прогреется насквозь и выйдет влага из скрытых мест. Ориентир — 60–120 °C с обдувом до полного удаления воды. Точное время подбирают по самой массивной детали в загрузке, а не по средней.
Сушке перед покраской нужны прогрев насквозь, направленный обдув в швы и полости и мощность, которая держит режим под массу загрузки. Если детали крупные или их много, шкаф и нагрев считают под конкретную загрузку и цикл, чтобы деталь выходила сухой и тёплой прямо на покраску.
Краска отходит из-за влаги под ней?
Подберём шкаф под сушку ваших деталей перед покраской: объём под загрузку, обдув в швы и полости и мощность ТЭН, которая держит режим под массу металла.
Частые вопросы
Зачем сушить детали перед покраской?
Чтобы убрать влагу после мойки и обезжиривания, особенно из швов, резьбы и полостей. Если покрасить по мокрому, вода окажется между металлом и краской: покрытие плохо ляжет или вспучится при нагреве. Сушка обеспечивает адгезию и то, что краска держится.
При какой температуре сушить детали перед покраской?
Обычно 60–120 °C с обдувом. Тонкий лист сохнет при 60–90, детали со швами и литьём — при 100–120 и дольше, потому что влага прячется в скрытых местах. Точный режим зависит от массы детали и техпроцесса подготовки поверхности.
Почему краска вздулась после покраски?
Под ней осталась влага. При нагреве или со временем вода в швах и порах превращается в пар и приподнимает краску пузырями. Причина — недосушенная деталь или конденсат, осевший на остывший металл до покраски. Помогает прогрев насквозь и покраска по тёплому сухому металлу.
Можно ли дать детали остыть после сушки?
Нежелательно. На остывающем металле во влажном цеху оседает конденсат, и деталь снова становится влажной. Красить нужно тёплой и сухой сразу после сушки. Если пауза неизбежна, деталь держат в тепле, а не на сквозняке, чтобы влага не вернулась.
