Свежесформованное глиняное изделие содержит 18–25% воды по массе, а в печь его можно ставить только при влажности ниже 2–3%. При испарении глина усаживается на 5–8% линейно, и если внешний слой сохнет быстрее внутреннего, поверхность стягивается вокруг ещё влажного объёма и рвётся. Почти все трещины керамики закладываются не в обжиге, а на сушке — и лечатся не температурой, а её плавностью.
Коротко
Сырую керамику сушат медленно и ступенчато: сначала провяливают в мягком режиме, потом досушивают при нарастающей температуре до влажности 2–3% перед обжигом. Резкая сушка даёт разную усадку снаружи и внутри — отсюда трещины. Сушильный шкаф с плавным нагревом и контролем температуры решает главную проблему: равномерность испарения по всему объёму.
Почему керамика трескается на сушке, а не в печи
Глина сохнет неравномерно по толщине. Вода уходит с поверхности, а из глубины подтягивается к поверхности медленно. Пока изделие теряет влагу, оно усаживается — объём уменьшается вслед за уходящей водой. И вот тут начинается проблема: наружный слой высох, усадился и стал жёстким, а внутри глина ещё влажная и в полном объёме. Сухая корка стягивается вокруг влажного ядра, напряжение растёт, и в самом слабом месте — на углу, у ручки, в переходе толщины — поверхность лопается.
Чем быстрее сушка, тем сильнее разница влажности между поверхностью и центром, тем выше напряжение. Медленная сушка даёт воде время подтянуться из глубины к поверхности, и усадка идёт равномерно по всему объёму — тогда трещин нет. Поэтому опытные керамисты говорят, что изделие «должно уйти» само, без спешки. Толстостенные вещи, изделия с резкими переходами толщины и с приклеенными деталями (ручки, носики) трескаются охотнее всего: там разница в скорости высыхания между частями максимальна.
Быстрая сушка — главный источник брака керамики
Соблазн понятен: поставить сырое изделие сразу на 100 °C и высушить за час-два. На тонких плоских вещах иногда проходит, но на всём остальном — почти гарантированная трещина или коробление. Наружный слой при резком нагреве теряет воду за минуты, стягивается, а внутренний объём ещё полон влаги и распирает корку изнутри. Даже если трещина не пошла сразу, в изделии остаются внутренние напряжения, и оно лопнет уже в печи на этапе досушки, когда остатки воды вскипят. Восстановить треснувшую сырую керамику нельзя — только размочить и переформовать. Поэтому режим сушки строят от медленного к быстрому, а не наоборот.

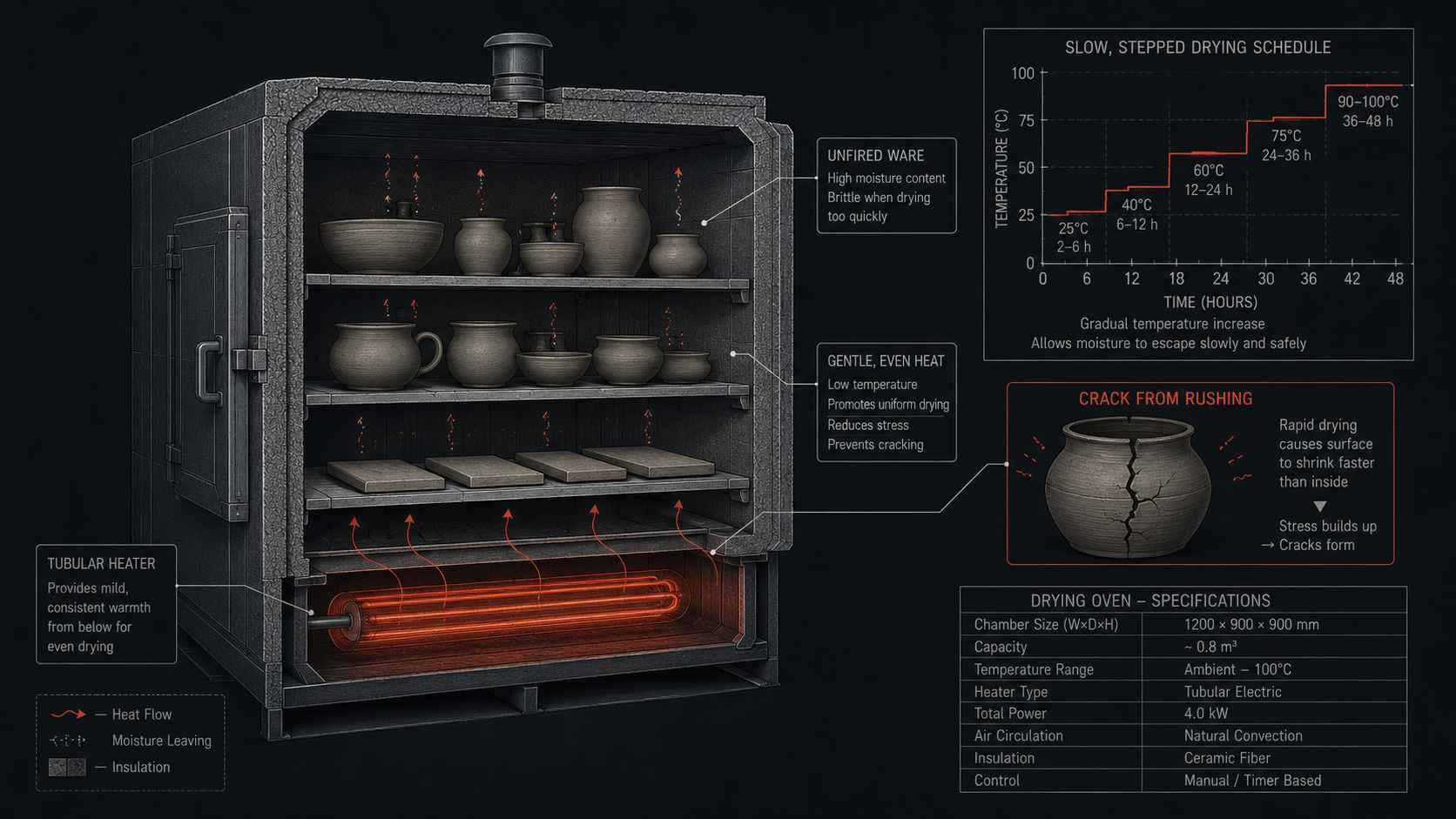

Ступенчатый режим: от провяливания к досушке
Правильная сушка — это не «включил нагрев и ждёшь», а несколько ступеней с нарастающей температурой. Логика простая: пока в изделии много воды и усадка активна, греть нельзя почти совсем; когда основная влага ушла и усадка закончилась, температуру можно поднимать без риска.
Провяливание
Изделие подсыхает в естественных условиях или в шкафу при комнатной температуре с лёгким движением воздуха. Уходит свободная вода, идёт основная усадка. Это самый долгий и самый ответственный этап — от нескольких часов до нескольких суток в зависимости от толщины.
Мягкий нагрев
Когда изделие «встало» и усадка почти закончилась, поднимают температуру до 40–50 °C. Уходит часть связанной воды, скорость испарения растёт, но напряжений уже мало — основной объём воды позади.
Досушка
Температуру доводят до 80–110 °C и держат до остаточной влажности 2–3%. На этом этапе усадка уже завершена, изделие жёсткое, и быстрый нагрев ему не страшен. Задача — выгнать последнюю влагу перед печью.
Контроль перед обжигом
Изделие должно быть сухим на ощупь, не холодить руку (холод — признак испаряющейся влаги), одного цвета по всей поверхности. Тёмные пятна — сырые места, в печь такое нельзя.
| Этап | Температура | Что происходит | Риск при нарушении |
|---|---|---|---|
| Провяливание | 18–25 °C | Уходит свободная вода, основная усадка | Трещины от резкого старта |
| Мягкий нагрев | 40–50 °C | Уходит часть связанной воды | Коробление тонких деталей |
| Досушка | 80–110 °C | Удаление остаточной влаги до 2–3% | Вскипание влаги в печи |
| Перед обжигом | — | Контроль сухости и цвета | Взрыв изделия при обжиге |
Зачем вообще сушить в шкафу, если керамика сохнет и на воздухе сама?
На воздухе изделие действительно высыхает, и многие керамисты провяливают именно так — накрыв плёнкой или тканью, чтобы замедлить испарение. Но у естественной сушки два слабых места. Первое — она зависит от погоды и влажности в помещении: летом в жару верх изделия пересыхает и трескается, зимой у батареи одна сторона сохнет быстрее другой, изделие ведёт. Второе — на воздухе почти невозможно гарантированно дойти до влажности 2–3%, при комнатной влажности глина останавливается на равновесных 4–8%, и остаточная вода вскипает уже в печи, разрывая изделие. Сушильный шкаф решает оба: он держит заданную температуру независимо от погоды, даёт равномерное поле по всей камере, а на этапе досушки при 80–110 °C выгоняет ту остаточную влагу, которую воздух убрать не может. Плюс контроль: вы задаёте ступени и температуру, а не полагаетесь на «вроде подсохло». Для единичных изделий воздуха хватает, для серии, толстостенных вещей и стабильного результата шкаф с плавным нагревом убирает главный источник непредсказуемого брака.
Провялить или пересушить — где граница
Кажется, что чем суше, тем лучше, но с керамикой это не так однозначно. Есть два состояния, которые путают: недосушенное изделие с остаточной влагой и пересушенное, из которого выгнали больше, чем нужно, слишком резко. Оба дают брак, но по-разному.
- Провялить — довести до кожетвёрдого состояния: изделие держит форму, не липнет, но ещё чуть влажное внутри. На этой стадии дорабатывают детали, заглаживают, приклеивают ручки — глина ещё пластична в глубине.
- Досушить правильно — довести до влажности 2–3% плавно, через ступени. Изделие сухое, одного цвета, тёплое или комнатное на ощупь, готово к обжигу.
- Пересушить — выгнать влагу слишком быстро и резко на раннем этапе. Возникают те же трещины от разной усадки, только причина не «мало сушили», а «сушили неправильно».
- Недосушить — поставить в печь с влажностью выше 3%. Остаточная вода при нагреве вскипает, пар распирает изделие изнутри, оно трескается или взрывается, осыпая осколками соседние вещи в печи.
Плавность важнее скорости
Главное в сушке керамики — не низкая температура сама по себе, а плавность её нарастания и равномерность поля в камере. Можно довести изделие до 110 °C без единой трещины, если идти к этой температуре постепенно и дать усадке завершиться на низких ступенях. И можно расколоть изделие на 50 °C, если выйти на них рывком с сырого старта. Сушильный шкаф с плавным нагревом и точным термостатом позволяет задать именно такой профиль: медленный старт, выдержка, плавный подъём. Равномерное температурное поле важно не меньше — если одна стенка камеры горячее другой, изделия у неё пересохнут и потрескаются, пока дальние ещё сырые. Вентилятор и продуманное расположение нагрева выравнивают поле, и тогда вся загрузка сохнет в одном режиме.
Как понять, что керамика досохла и её можно ставить в печь?
Вернее всего — по нескольким признакам сразу, потому что один может обмануть. Первый признак — температура на ощупь: приложите изделие к щеке или тыльной стороне запястья. Сухая керамика ощущается комнатной или чуть тёплой, а влажная холодит — это испаряющаяся вода забирает тепло, и холод означает, что влага ещё уходит. Второй признак — цвет: сухая глина светлее и однородна по всей поверхности, а сырые места остаются темнее, особенно в толстых частях, у дна, в углах. Тёмное пятно — сырость, в печь нельзя. Третий, для точности, — взвешивание: сухое изделие перестаёт терять массу. Взвесили, подержали ещё, взвесили снова — если вес не меняется, влага ушла, это тот же принцип постоянной массы, что в лабораторной сушке. Для ответственных или толстостенных вещей лучше перестраховаться и додержать в шкафу лишний час на досушке при 100–110 °C, чем поймать взрыв в печи, который погубит не только это изделие, но и осыплет осколками соседние. Спешка на последнем этапе не оправдана: досушка дешевле переделки всей партии.
Нужен сушильный шкаф для керамики с плавным нагревом?
Соберём шкаф под сушку керамики и глины: плавный ступенчатый нагрев до 110 °C, точный термостат, равномерное поле по камере, принудительная конвекция. Подберём объём под ваши изделия и режим под состав глины.
Частые вопросы
До какой влажности надо высушить керамику перед обжигом?
Перед обжигом остаточная влажность изделия должна быть не выше 2–3%. Свежесформованная глина содержит 18–25% воды, и почти всю её надо выгнать до печи. Если поставить в печь изделие с влажностью выше 3%, остаточная вода при нагреве вскипает, пар распирает изделие изнутри и оно трескается или взрывается. При комнатной сушке глина сама останавливается на равновесных 4–8%, поэтому последнюю влагу выгоняют нагревом при 80–110 °C — на воздухе до нужных 2–3% дойти трудно. Контролируют сухость по температуре на ощупь, цвету и по прекращению потери массы.
Почему нельзя сушить керамику сразу на высокой температуре?
Потому что глина сохнет неравномерно по толщине: поверхность теряет воду быстро, а из глубины влага подтягивается медленно. При резком нагреве наружный слой высыхает и усаживается за минуты, становится жёстким, а внутренний объём ещё полон воды. Сухая корка стягивается вокруг влажного ядра, напряжение растёт и поверхность лопается. Медленный старт даёт воде время подтянуться из глубины, усадка идёт равномерно, и трещин нет. Поэтому режим строят от низкой температуры к высокой: провяливание при комнатной, потом 40–50 °C, и только под конец 80–110 °C, когда усадка уже завершилась.
Что такое кожетвёрдое состояние и зачем оно нужно?
Кожетвёрдое — это промежуточная стадия сушки, когда изделие уже держит форму и не липнет, но ещё чуть влажное и пластичное внутри. На этой стадии удобно дорабатывать: заглаживать поверхность, вырезать декор, приклеивать ручки и носики — глина в глубине ещё податлива и детали хорошо схватываются между собой. Если приклеивать к полностью сухому изделию, соединение будет слабым и треснет при обжиге из-за разной усадки. Кожетвёрдое состояние достигается на этапе провяливания, до мягкого нагрева. После доработки изделие досушивают до 2–3% влажности перед печью.
Можно ли сушить керамику разной толщины в одной загрузке?
Можно, но с оговоркой: тонкие изделия высыхают быстрее толстых, и в общем режиме тонкие рискуют пересохнуть и потрескаться, пока толстые ещё сырые. Если разброс толщины большой, тонкие вещи либо провяливают отдельно, либо накрывают, чтобы замедлить их испарение и выровнять со скоростью толстых. Помогает и равномерное температурное поле в камере — без него изделия у горячей стенки пересохнут раньше дальних независимо от толщины. Идеально — группировать загрузку по толщине и задавать режим по самым толстым изделиям, потому что именно они трескаются от спешки, а недосушенный толстостенный черепок взрывается в печи.
