Один процент влаги в целлюлозной изоляции трансформатора сокращает её срок службы в разы: вода ускоряет старение бумаги и роняет электрическую прочность. Трансформатор, простоявший на складе без масла или хлебнувший воды при транспортировке, перед вводом сушат — и сушат медленно, потому что перегреть изоляцию тут даже опаснее, чем недосушить.
Коротко
Влагу из изоляции трансформатора выводят ступенчатым нагревом с контролем tg δ и сопротивления изоляции. Крупные силовые машины сушат под вакуумом, сухие и небольшие — конвекцией в шкафу. Перегрев изоляции недопустим: греют ниже предела класса, поднимают температуру по шагам, критерий окончания — стабилизация параметров, а не время.
Чем влага опасна именно для трансформатора
В трансформаторе изоляция — это целлюлозная бумага и картон, пропитанные маслом (у масляных) или лаком и компаундом (у сухих). Целлюлоза гигроскопична и тянет влагу отовсюду: из воздуха при хранении, из масла, при разгерметизации бака. Вода в изоляции делает две скверные вещи. Первая — роняет электрическую прочность, и пробой становится вопросом времени под рабочим напряжением. Вторая — резко ускоряет старение бумаги: увлажнённая целлюлоза деполимеризуется быстрее, теряет механическую прочность, и обмотка становится хрупкой. Поэтому влажность изоляции — это не просто «подсушим перед пуском», а фактор, определяющий, сколько трансформатор проживёт.
Отдельная беда — вода в самом трансформаторном масле. Она снижает пробивное напряжение масла и мигрирует в бумагу и обратно в зависимости от температуры. Поэтому у масляных трансформаторов сушат не только твёрдую изоляцию, но и обрабатывают масло, а часто заливают уже сухое дегазированное масло после сушки активной части.
Вакуумная и конвекционная сушка
Два основных подхода отличаются тем, как заставляют воду покинуть изоляцию. У каждого своя область применения, и путать их не стоит.
| Параметр | Вакуумная | Конвекционная |
|---|---|---|
| Принцип | Снижение давления — вода кипит при низкой температуре | Нагрев и обдув, влага уходит с воздухом |
| Температура изоляции | Ниже, вода уходит мягче | Выше, ограничена классом |
| Оборудование | Вакуумная камера, насосы | Сушильный шкаф, печь с вентиляцией |
| Применение | Крупные силовые трансформаторы | Сухие, малые, обмотки, катушки |
| Скорость и глубина | Быстрее, глубже, дороже | Медленнее, проще, дешевле |
Вакуум хорош тем, что вода начинает кипеть и испаряться при температуре заметно ниже 100 °C — чем глубже разрежение, тем ниже точка кипения. Это позволяет вывести влагу из толщи изоляции, не нагревая бумагу до опасных температур. Для крупных силовых трансформаторов это основной метод. Конвекционная сушка проще и дешевле: изоляцию греют горячим воздухом в шкафу или печи, влага испаряется с поверхности и выносится вентиляцией. Она отлично подходит для сухих трансформаторов, отдельных обмоток и катушек, где нет масла и нет смысла городить вакуумную установку.
Перегрев изоляции — главная ошибка
Соблазн поднять температуру повыше, чтобы высушить быстрее, губит трансформатор. Целлюлозная изоляция при перегреве стареет необратимо: бумага темнеет, деполимеризуется, теряет прочность. То, что должно было прослужить десятки лет, получает ускоренный износ за один неаккуратный цикл сушки. Поэтому температуру держат ниже предела класса нагревостойкости изоляции и поднимают её ступенчато. Резкий нагрев мокрой изоляции вдобавок опасен паровым разрывом: вода в глубине вскипает и рвёт слои бумаги изнутри. Медленно и с контролем — единственный правильный темп.

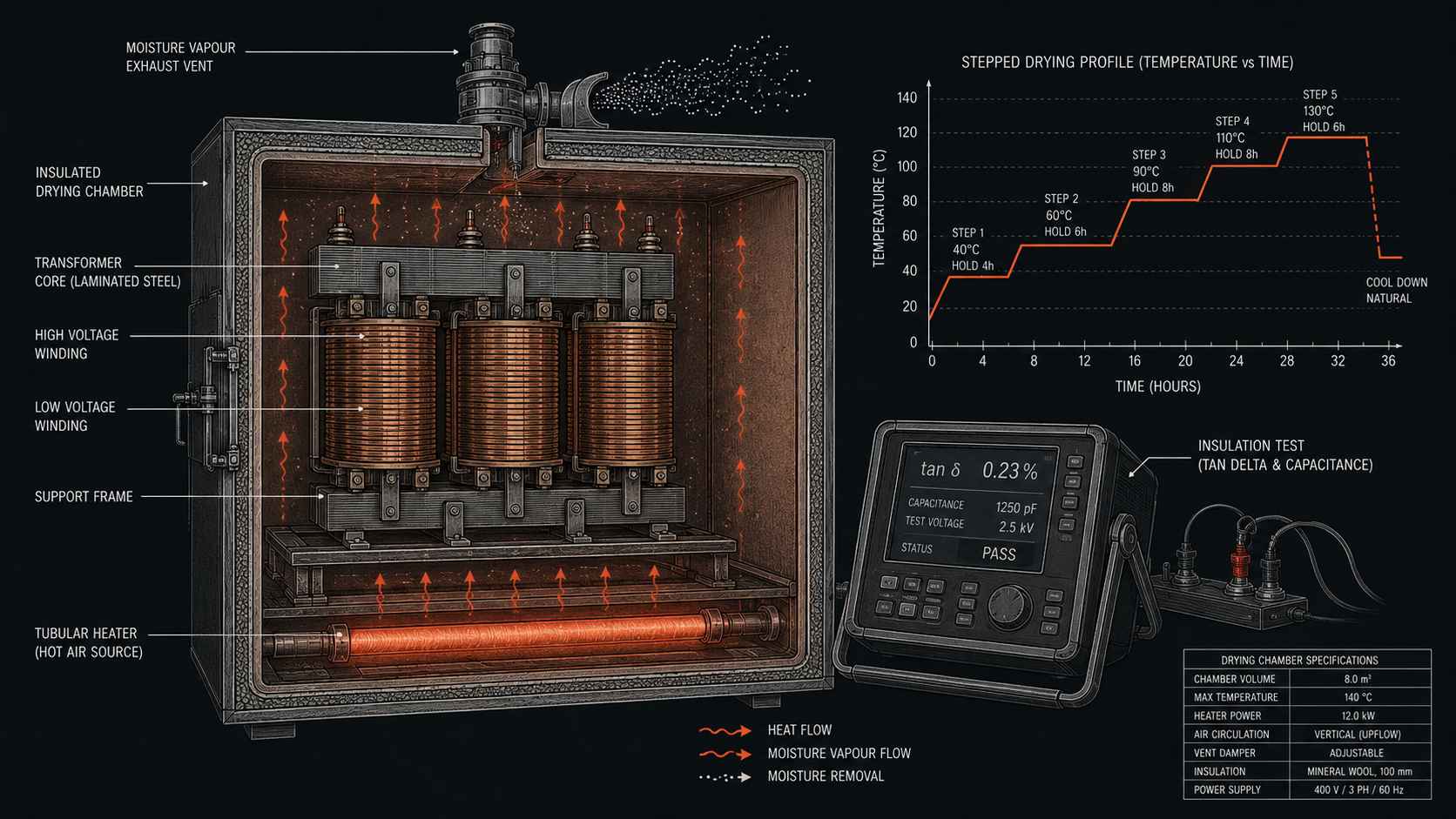

Ступенчатый режим и вывод влаги
Сушку ведут не выходом сразу на максимум, а шагами. Логика в том, чтобы влага выходила равномерно из всей толщи, а не только с поверхности.
Прогрев на низкой ступени
Начинают с умеренной температуры, около 60–80 °C, и выдерживают. На этом этапе уходит поверхностная и слабосвязанная влага, изоляция прогревается по всей толщине без парового удара.
Подъём до рабочей ступени
Плавно поднимают температуру к рабочему уровню под класс изоляции. Для конвекции это обычно 90–110 °C, под вакуумом можно ниже. Здесь идёт основной вывод связанной влаги.
Выдержка и контроль
Держат температуру и периодически меряют сопротивление изоляции и tg δ. Пока параметры улучшаются, влага ещё выходит, процесс продолжают.
Стабилизация
Когда сопротивление перестало расти, а tg δ — падать, и несколько замеров подряд совпадают, влага выведена. Дальше греть — только вредить изоляции.
Остывание и финальный замер
Дают остыть и делают контрольные измерения на холодную. Для масляных трансформаторов после сушки заливают сухое дегазированное масло.
Что контролируют при сушке трансформатора — сопротивление изоляции или tg δ?
И то, и другое, потому что они показывают разные стороны состояния изоляции и дополняют друг друга. Сопротивление изоляции, измеренное мегомметром, реагирует на общую влажность и загрязнение: по мере выхода влаги оно растёт, а его стабилизация говорит, что сушить дальше смысла нет. Тангенс угла диэлектрических потерь, tg δ, чувствительнее к состоянию именно диэлектрика: увлажнённая изоляция даёт повышенные потери, и по мере сушки tg δ снижается. Смотреть только на сопротивление недостаточно — оно может выйти на плато, пока в глубине ещё остаётся влага, которую ловит tg δ. Поэтому на ответственных трансформаторах ведут оба параметра плюс, для масляных, контролируют влагосодержание и пробивное напряжение масла. Критерий окончания сушки — совместная стабилизация: сопротивление перестало расти, tg δ перестал падать, и несколько замеров при одной температуре дают близкие значения. Пока хоть один параметр продолжает меняться в лучшую сторону, влага ещё выходит и процесс не завершён.
Роль сушильного шкафа для сухих трансформаторов и обмоток
Для сухих трансформаторов, отдельных обмоток, катушек и трансформаторов малой мощности вакуумная установка избыточна — их сушат конвекцией. И здесь всё упирается в равномерность и контроль, а это как раз то, что даёт сушильный шкаф, а не самодельный обогрев.
- Равномерное поле. Принудительная конвекция выравнивает температуру по камере, разброс — единицы градусов, вся изоляция сохнет в одном темпе.
- Вентиляция. Влажный воздух выводится наружу, иначе испарившаяся вода осядет обратно на обмотку при остывании и сушка пойдёт по кругу.
- Ступенчатый регулятор. Программируемый терморегулятор ведёт режим по шагам — выдержка на 60–80 °C, потом подъём до рабочей ступени — без ручного вмешательства.
- Стабильная уставка. Температура держится без скачков, поэтому замеры сопротивления и tg δ при одной температуре сопоставимы между собой.
- Запас по объёму. Шкаф под габариты трансформатора, чтобы воздух свободно обтекал активную часть со всех сторон.
Почему равномерность решает всё
При сушке обдувом или лампами температура по обмотке гуляет на десятки градусов: где-то перегрев и старение бумаги, где-то недосушка и запертая влага. Мегомметр на выводах при этом легко покажет норму, а в холодной зоне изоляции останется вода, которая под рабочим напряжением станет очагом пробоя. Шкаф с равномерным полем и вентиляцией снимает этот риск: сушится вся масса изоляции разом, а контроль tg δ и сопротивления отражает реальное состояние, а не одну удачную точку.
Обязательно ли сушить трансформатор под вакуумом, или хватит обычного шкафа?
Зависит от типа и размера трансформатора. Крупные силовые масляные трансформаторы сушат под вакуумом не из прихоти: вакуум позволяет вывести влагу из большой толщи изоляции, заставляя воду кипеть при низкой температуре, и не перегреть при этом бумагу. Заменить его конвекцией на большой машине трудно — либо не выведете глубокую влагу, либо перегреете изоляцию, пытаясь это сделать температурой. А вот сухие трансформаторы, трансформаторы малой мощности, отдельные обмотки и катушки прекрасно сушатся конвекцией в обычном сушильном шкафу, потому что толщина изоляции меньше и влаге не так далеко выходить. Здесь вакуумная установка была бы неоправданно дорогой. Главное для конвекционной сушки — равномерное температурное поле, вентиляция для вывода влаги и точный терморегулятор со ступенчатым режимом, чтобы вести процесс без перегрева. Так что ответ такой: для крупных силовых — вакуум, для сухих и малых — грамотно организованный шкаф с контролем сопротивления изоляции и tg δ. Метод выбирают под трансформатор, а не наоборот.
Нужен сушильный шкаф для трансформаторов и обмоток?
Соберём сушильный шкаф под габариты сухих трансформаторов и обмоток: равномерное поле с принудительной конвекцией, вентиляция для вывода влаги, программируемый терморегулятор со ступенчатым режимом и уставкой под класс изоляции. Считаем мощность ТЭН под объём камеры.
Частые вопросы
Чем сушка масляного трансформатора отличается от сушки сухого?
Масштабом и методом. Крупные масляные силовые трансформаторы сушат под вакуумом: разрежение заставляет воду кипеть при низкой температуре и выводит влагу из толстой изоляции, не перегревая бумагу. Плюс у масляных обрабатывают само масло — удаляют из него воду и газы, а после сушки активной части заливают сухое дегазированное масло. Сухие трансформаторы и обмотки без масла сушат конвекцией в шкафу или печи: изоляция тоньше, влаге не так далеко выходить, и вакуумная установка тут избыточна. В обоих случаях греют ниже предела класса изоляции и ведут режим ступенчато.
До какой температуры можно греть трансформатор при сушке?
Температуру держат ниже предела нагревостойкости класса изоляции трансформатора, указанного в паспорте. Для конвекционной сушки сухих трансформаторов и обмоток рабочий диапазон обычно 90–110 °C, под вакуумом можно заметно ниже за счёт пониженного давления. Превышать предел класса нельзя категорически: целлюлозная изоляция при перегреве необратимо стареет, бумага деполимеризуется и теряет прочность. Начинают с низкой ступени 60–80 °C для равномерного прогрева и вывода поверхностной влаги, потом плавно поднимают до рабочей температуры.
Сколько времени сушат трансформатор?
От нескольких часов для небольшой сухой обмотки до нескольких суток для крупного силового трансформатора. Точного срока по календарю нет, потому что время зависит от степени увлажнения, массы и толщины изоляции, метода и температуры. Ориентироваться надо не на часы, а на параметры: сушка закончена, когда сопротивление изоляции перестало расти, tg δ перестал падать, а несколько замеров подряд при одной температуре совпадают. Гнать процесс температурой ради скорости нельзя — перегреете изоляцию и сократите срок службы трансформатора.
Можно ли сушить обмотку трансформатора в обычном сушильном шкафу?
Да, для сухих трансформаторов, отдельных обмоток и катушек это штатный способ. Нужен шкаф с равномерным температурным полем за счёт принудительной конвекции, с вентиляцией для вывода влажного воздуха и с точным терморегулятором, желательно программируемым для ступенчатого режима. Равномерность тут решает всё: при обдуве или лампах температура гуляет на десятки градусов, часть изоляции перегревается, а в холодной зоне остаётся запертая влага. Шкаф сушит всю массу изоляции разом, и контроль сопротивления и tg δ отражает реальное состояние, а не одну точку.
