Больше половины зимних вызовов по автоматике ворот — это не поломка привода, а отказ электроники в блоке управления от холода и конденсата. Плата с процессором и реле паспортно работает обычно от 0 или минус 20 °C, а на воротах бывает минус 30…40. При этом греть такой блок надо смешной мощностью — на плату в тесном шкафу хватает 20–60 Вт по термостату, лишь бы держать плюс и убирать конденсат.
Что ломается в блоке управления на морозе
Автоматика ворот, шлагбаумов и приводов — это плата управления, реле, иногда частотник или контроллер доступа. Все они рассчитаны на плюсовую или умеренно минусовую температуру, а стоят при этом на улице у самого въезда, где зимой минус 30, а летом на солнце плюс 50. Отсюда типичный набор зимних отказов, из-за которых створка не открывается, шлагбаум зависает в среднем положении, а брелоки и панель доступа перестают отвечать.
Разберём механику. Электролитические конденсаторы на плате при сильном морозе теряют ёмкость, и питание контроллера проседает — плата уходит в перезагрузку или вообще не стартует. Кварцевый генератор и процессор на холоде работают на грани, отсюда сбои логики и зависания. Реле щёлкает вяло, контакты не смыкаются как надо, привод получает команду с задержкой или не получает вовсе. Жидкокристаллические индикаторы на панелях доступа при минусе гаснут и тормозят. Ни одна из этих деталей не сломана окончательно — они просто вышли из рабочего диапазона, и достаточно вернуть плюс, чтобы всё заработало.
Конденсат опаснее самого мороза
Самый коварный отказ даёт не холод, а конденсат. Днём солнце и работа привода нагревают шкаф, воздух внутри набирает влагу. Ночью металл остывает быстрее воздуха, и влага оседает на плате и клеммах. Утром на дорожках появляется испарина, между близкими контактами возникают токи утечки, реле и входы начинают ложно срабатывать или залипать. Со временем это коррозия дорожек и выгорание контактных групп. Поэтому задача обогрева не столько «нагреть», сколько держать температуру внутри чуть выше точки росы, чтобы влага не выпадала на электронику. Малой мощности по термостату для этого достаточно, если шкаф сам по себе закрытый и с уплотнением.
Сколько мощности нужно на самом деле
Здесь частая ошибка в обе стороны: либо вообще без обогрева, либо ставят киловаттный обогреватель «чтоб точно грело». Для одной-двух плат автоматики в небольшом шкафу нужна именно малая мощность, потому что задача — не отопить объём, а компенсировать теплопотери корпуса и не дать упасть ниже плюс 5. Ориентиры ниже.
| Объём шкафа | Минимум на улице | Мощность обогрева |
|---|---|---|
| Малый, под 1 плату | до минус 20 °C | 15–30 Вт по термостату |
| Малый, под 1 плату | до минус 40 °C | 30–60 Вт по термостату |
| Средний, 1–2 платы + реле | до минус 20 °C | 30–60 Вт |
| Средний, 1–2 платы + реле | до минус 40 °C | 60–100 Вт |
| С панелью доступа/дисплеем | до минус 30 °C | 60–120 Вт, датчик у платы |
Цифры ориентировочные: точная мощность зависит от толщины утеплителя, качества уплотнения дверцы и того, сколько тепла даёт сама электроника под нагрузкой. Смысл в том, что речь про десятки ватт, а не про киловатты. Обогрев включается по термостату при падении до порога, скажем плюс 5, и выключается при плюс 10–15. За зиму такой шкаф съедает немного электроэнергии, потому что греет не постоянно, а только когда нужно удержать плюс.
Какой мощности обогреватель ставить в шкаф автоматики ворот — хватит ли 50 Вт?
Для одной-двух плат управления в небольшом закрытом шкафу 50 Вт по термостату чаще всего хватает, и это не случайная цифра. Задача обогрева здесь — не отопить объём, как комнату, а компенсировать теплопотери утеплённого корпуса и удержать внутри плюс, не дав температуре упасть ниже плюс 5 и не позволив влаге выпасть конденсатом на плату. Реальная потребная мощность зависит от трёх вещей: объёма шкафа, толщины и качества утеплителя, минимальной температуры вашего региона. Для малого шкафа под одну плату при морозах до минус 20 обычно достаточно 15–30 Вт, до минус 40 — 30–60 Вт. Если внутри две платы, реле и панель доступа с дисплеем, объём больше и берут 60–120 Вт. Важнее самой цифры два момента. Первый: обогрев должен идти по термостату с датчиком у платы, а не постоянно — тогда он включается только при падении до порога и почти не расходует электроэнергию. Второй: ставить киловаттный обогреватель «чтоб точно грело» вредно — он даёт скачки температуры, гоняет конденсат циклами нагрев-остывание и жжёт лишний киловатт-час без пользы. Так что 50 Вт — разумный ориентир для типичного случая, а точное число берут из расчёта под конкретный шкаф и регион.
Каким должен быть шкаф под автоматику
Требования складываются из трёх сезонных сценариев: мороз, конденсат и летняя жара. Плюс к этому — как завести кабели и как вписать 1–2 платы в компактный корпус, не раздувая его до размеров щитовой.
Держать плюс зимой

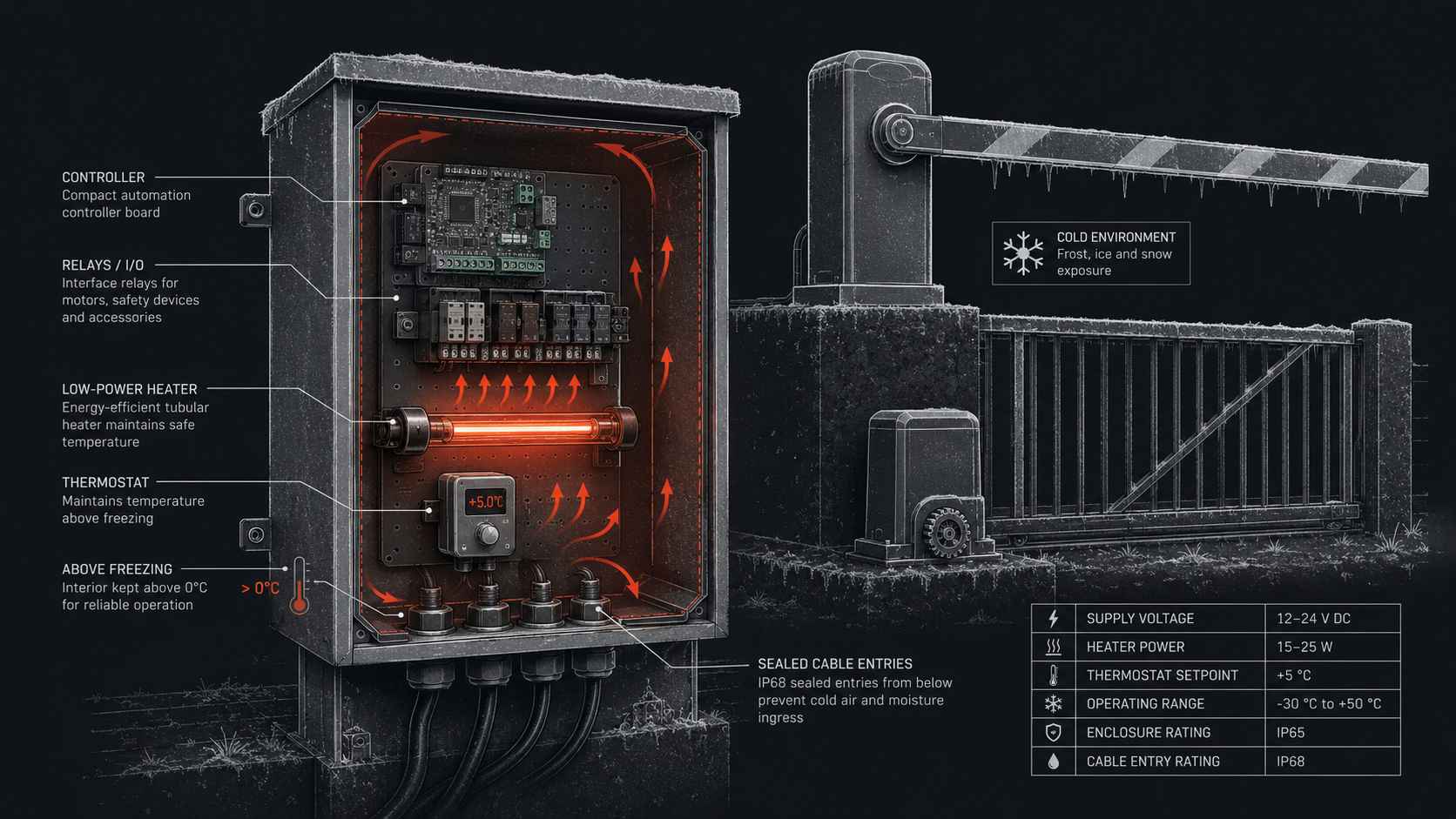

Нагреватель малой мощности в защищённой оболочке плюс термостат с датчиком у платы. Порог включения плюс 5, выключения плюс 10–15. Датчик ставят рядом с электроникой, а не у нагревателя.
Убирать конденсат
Уплотнённая дверца, утеплитель и лёгкий постоянный подогрев по термостату держат температуру выше точки росы. Иногда добавляют антиконденсатный нагреватель или осушающий элемент, если объекту свойственна высокая влажность.
Не перегреться летом
На солнце металл уходит за плюс 50, а плата не любит длительный перегрев. Помогают светлая окраска, козырёк, вентиляционные жалюзи с фильтром или маленький вентилятор по верхнему порогу термостата.
Правильный ввод кабелей
Силовой, управляющий и слаботочный кабели заводят через гермовводы снизу, чтобы вода не затекала по кабелю внутрь. Разнесённые вводы, запас на петлю для стекания влаги, герметизация каждого прохода.
Компактность под 1–2 платы
Размер подбирают под фактические платы плюс место для термостата, автомата и вводов, без лишнего объёма — чем меньше камера, тем меньше мощности на обогрев и меньше места для конденсата.
Летом обогрев не выключают, а перенастраивают
Соблазн на лето обесточить обогрев понятен — жарко же. Но именно летними ночами после жаркого дня влажный воздух внутри встречает остывший металл, и конденсат выпадает не хуже, чем зимой. Поэтому термостат обычно оставляют работать с низким порогом круглый год: летом он почти не включается, но при ночном перепаде даст лёгкий подогрев и не даст влаге осесть на плату. Параллельно летом важнее защита от жары — верхний порог с вентиляцией. Правильно настроенный шкаф автоматики работает без ручного переключения между сезонами: термостат сам решает, греть или проветривать.
Почему автоматика ворот отказывает именно зимой, ведь летом та же плата работает нормально?
Потому что зимой на плату действуют сразу два фактора, которых летом нет: низкая температура и конденсат. По температуре большинство блоков управления рассчитаны на работу примерно от 0 или минус 20 °C, а на воротах зимой бывает минус 30…40 — то есть плата просто выходит за свой паспортный диапазон. При этом ничего не ломается окончательно: электролитические конденсаторы теряют ёмкость и питание проседает, процессор и кварц работают на грани и дают сбои логики, реле щёлкает вяло и контакты смыкаются плохо, ЖК-панель гаснет и тормозит. Достаточно вернуть плюс — и всё оживает. Второй фактор, конденсат, часто важнее самого мороза: за день привод и солнце нагревают шкаф, воздух набирает влагу, ночью металл остывает быстрее воздуха, и влага оседает прямо на дорожках и клеммах. Появляются токи утечки между близкими контактами, реле ложно срабатывают, со временем идёт коррозия и выгорание. Летом оба фактора отсутствуют, поэтому та же плата спокойно работает. Лечится это не заменой электроники, а термошкафом: обогрев малой мощности по термостату держит плюс и температуру выше точки росы, конденсат не выпадает, плата остаётся в рабочем диапазоне. По опыту это убирает большую часть зимних вызовов по автоматике въезда.
Нужен термошкаф под автоматику ворот или шлагбаума?
Соберём компактный уличный шкаф под ваши платы управления: обогрев малой мощности с термостатом против мороза и конденсата, защита от жары летом, герметичные вводы кабелей. Подберём размер под 1–2 платы и мощность под ваш регион.
Частые вопросы
Почему контроллер ворот зависает и перезагружается зимой?
Из-за выхода за рабочий диапазон и конденсата. На морозе электролитические конденсаторы на плате теряют ёмкость, питание контроллера проседает, и он уходит в перезагрузку или не стартует. Процессор и кварцевый генератор на холоде работают на грани, отсюда сбои логики и зависания. Добавляется конденсат: ночью влага оседает на дорожках, между контактами возникают токи утечки и ложные срабатывания. Ничего не сломано окончательно — плата просто вне своего диапазона. Обогрев малой мощности по термостату держит плюс, и зависания прекращаются.
Сколько ватт обогрева нужно на шкаф с автоматикой шлагбаума?
Обычно десятки ватт, а не киловатты. Для одной-двух плат в небольшом закрытом утеплённом шкафу при морозах до минус 20 хватает 15–30 Вт, до минус 40 — 30–60 Вт. Если добавляется панель доступа с дисплеем и объём больше, берут 60–120 Вт. Точная цифра зависит от объёма шкафа, толщины утеплителя и минимальной температуры региона. Обогрев работает по термостату: включается при падении до плюс 5, выключается при плюс 10–15, поэтому расход электроэнергии за зиму небольшой.
Нужно ли отключать обогрев шкафа автоматики на лето?
Обесточивать полностью не стоит. Летними ночами после жаркого дня влажный воздух внутри встречает остывший металл, и конденсат выпадает так же, как зимой. Термостат с низким порогом оставляют работать круглый год: летом он почти не включается, но при ночном перепаде даёт лёгкий подогрев и не даёт влаге осесть на плату. Параллельно летом важнее защита от жары — верхний порог с вентиляцией или вентилятором. Правильно настроенный шкаф сам решает, греть или проветривать, без ручного переключения между сезонами.
Какого размера брать термошкаф под блок управления воротами?
Под фактические платы плюс место для термостата, автомата защиты и вводов кабелей, без лишнего объёма. Обычно это компактный корпус под 1–2 платы. Чем меньше камера, тем меньше мощности нужно на обогрев и тем меньше места для скопления конденсата. Важно оставить запас на аккуратную разводку и петли кабелей у гермовводов, но раздувать шкаф до размеров щитовой смысла нет — это лишние теплопотери и лишний расход на нагрев. Размер подбирают под конкретную автоматику.
