У литий-ионной АКБ на морозе минус 20 отдаваемая ёмкость падает наполовину, а заряжать её ниже 0 °C нельзя вообще — идёт осаждение металлического лития и деградация. Радиомодуль BTS греется сам и летом на солнце в закрытом металлическом ящике легко уходит за 60–70 °C, при которых снижается мощность и растёт число ошибок. Термошкаф базовой станции живёт между этими двумя крайностями: зимой не дать замёрзнуть, летом не дать перегреться, и круглый год бороться с конденсатом.
Что стоит внутри и чего оно боится

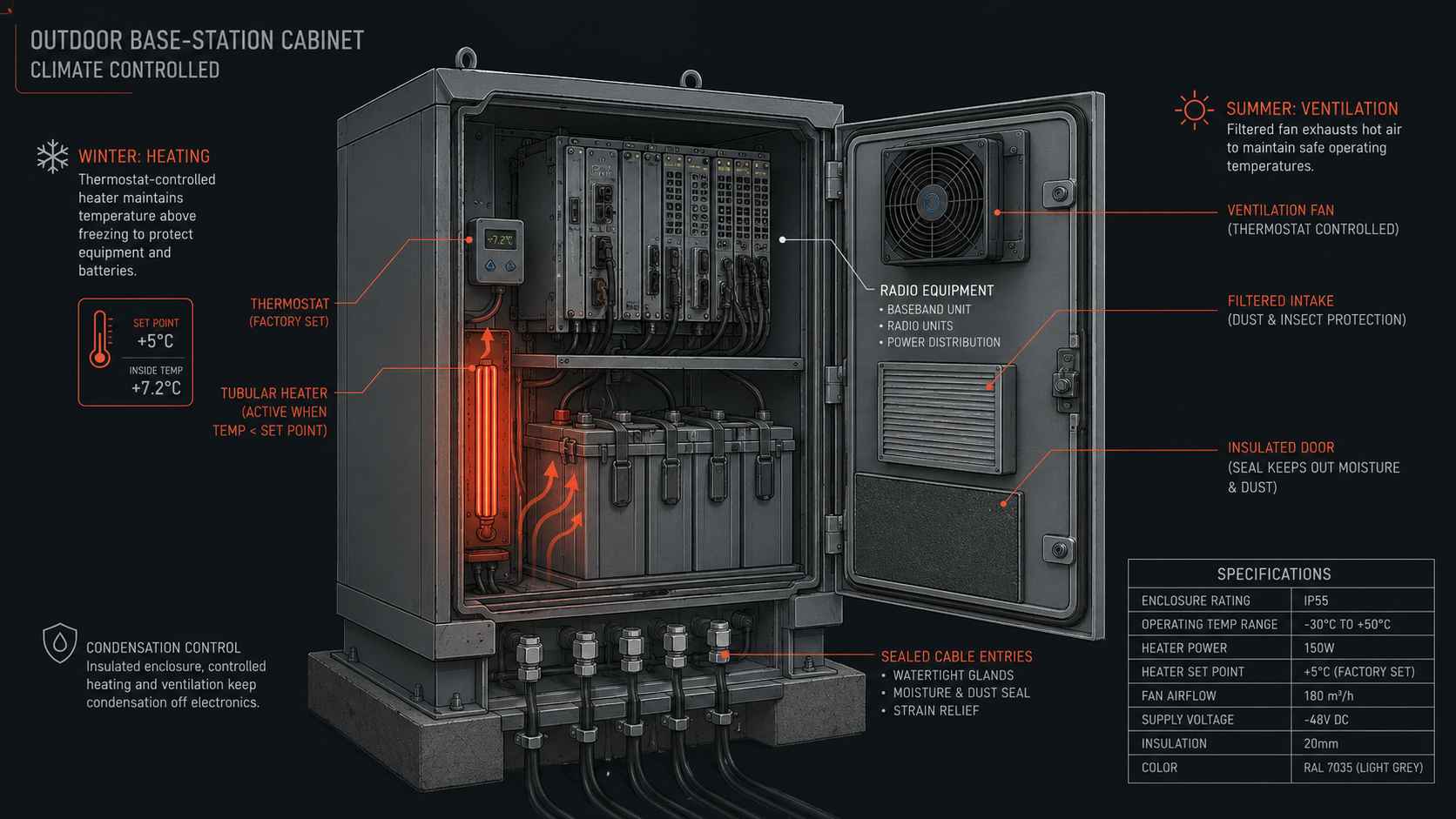

В шкафу базовой станции обычно три группы оборудования, и у каждой свой температурный характер. Радиомодули и блок обработки сигнала — активная электроника, она сама выделяет тепло и боится перегрева: при высокой температуре растёт число ошибок, срабатывает тепловая защита, падает мощность передатчика. Аккумуляторы резервного питания — наоборот, боятся и холода, и жары, но по-разному: на морозе теряют ёмкость и деградируют при заряде, на жаре стареют ускоренно. Коммутация, вводные автоматы, клеммники — им нужна защита от конденсата, иначе окисление контактов и утечки.
Отсюда конфликт, вокруг которого крутится вся конструкция. Электронике зимой достаточно, чтобы было выше нуля, а сама она греется. Аккумуляторам хочется 15–25 °C и точно не ниже нуля при заряде. Летом всё это надо охлаждать, потому что собственное тепловыделение радиомодулей плюс солнце дают перегрев. То есть шкаф должен одновременно уметь греть зимой и охлаждать летом, и делать это, не разводя внутри сырость.
Холод бьёт по аккумуляторам сильнее, чем кажется
Про батареи резерва часто думают в последнюю очередь, а именно они определяют, переживёт ли станция зимнее отключение сети. У свинцово-кислотных АКБ на морозе минус 20 доступная ёмкость падает до половины от номинала, у литиевых картина похожая. Хуже другое: заряжать литиевую батарею при температуре ниже 0 °C нельзя — на аноде осаждается металлический литий, ёмкость падает необратимо, в пределе растут дендриты и растёт риск замыкания. Свинцовые при заряде на морозе тоже деградируют и хуже принимают заряд. Поэтому отсек с АКБ надо держать в плюсе не только чтобы батарея отдала ёмкость в мороз, но и чтобы её вообще можно было безопасно дозаряжать. Если обогрев в шкафу рассчитан только на электронику, а батареи стоят у холодной стенки, они деградируют за одну-две зимы.
Температурный режим по сезонам
Разложим требования по сезонам и группам оборудования, потому что универсального «держать 20 °C» тут нет — есть коридор, в который надо попасть с минимальными затратами энергии.
| Ситуация | Что нужно | Чем обеспечить |
|---|---|---|
| Зима, электроника | Не ниже 0…+5 °C | Обогрев ТЭН по термостату, утепление |
| Зима, отсек АКБ | Держать плюс, не заряжать в минус | Отдельный обогрев зоны батарей, датчик в отсеке |
| Лето, радиомодули | Не выше 40–45 °C у оборудования | Обдув вентилятором, при жаре — кондиционер |
| Лето, корпус на солнце | Снять солнечную нагрузку | Козырёк, светлый корпус, вентзазор |
| Круглый год | Без конденсата на электронике | Управление точкой росы, вентиляция или осушение |
Зимой задача обогрева двойная: поднять температуру электроники выше нуля и отдельно позаботиться об аккумуляторах. Часто отсек АКБ выделяют и греют независимо, с собственным датчиком, потому что его целевая температура выше, чем у электроники. Обогрев даёт ТЭН в защищённом корпусе, включаемый термостатом по датчику в камере: набрали уставку — выключились, остыли до нижнего порога — включились. Мощность считают от объёма, толщины утепления и минимальной температуры региона: для минус 30–40 разница с минус 15 по требуемой мощности кратная.
Почему нельзя обойтись только обогревом, зачем ещё и охлаждение летом?
Потому что оборудование базовой станции само по себе источник тепла, и летом проблема не в том, чтобы согреть шкаф, а в том, чтобы отвести избыток тепла. Радиомодули и блок обработки сигнала работают постоянно и выделяют сотни ватт, а то и киловатты тепла. Зимой это тепло помогает — иногда электронике зимой обогрев почти не нужен, она греет себя сама, и обогрев работает в основном на отсек АКБ. Но летом то же тепловыделение складывается с солнечной нагрузкой на металлический корпус, и температура внутри уходит далеко за уличную. В закрытом ящике на солнце легко получить плюс 60–70 °C, при которых радиомодуль снижает мощность, растёт число ошибок в эфире, срабатывает тепловая защита, а аккумуляторы стареют вдвое быстрее — срок службы литиевой батареи примерно вдвое сокращается на каждые 10 °C сверх нормы. Поэтому шкаф проектируют на весь годовой диапазон: зимой греть, летом активно охлаждать обдувом или кондиционером. Шкаф только с обогревом переживёт зиму и убьёт оборудование летом. Полноценная климатика — это управление температурой в обе стороны, а не один нагреватель.
Конденсат — отдельная головная боль
Конденсат в шкафу связи опаснее мороза, потому что действует незаметно и постоянно. Механизм такой: тёплый влажный воздух внутри встречает холодную стенку или холодную плату, и на ней выпадает роса. Особенно это заметно в межсезонье и при суточных перепадах, когда днём тепло, ночью холодно. Вода на плате — это утечки, окисление контактов, коррозия дорожек, в пределе замыкание. При этом сам обогрев конденсату помогает косвенно: если стенки холодные, а внутри влажно, роса выпадет.
Держать точку росы ниже температуры поверхностей
Пока самая холодная поверхность внутри теплее точки росы воздуха, роса не выпадает. Обогрев поднимает температуру стенок, поэтому умеренный подогрев работает и против конденсата, а не только против замерзания.
Управляемая вентиляция
Приток и вытяжка выравнивают влажность внутри с наружной и не дают копиться сырости. Минус в том, что вентиляция снижает IP: любое отверстие — путь для влаги и пыли, поэтому его защищают фильтрами и лабиринтными вводами.
Осушение вместо проветривания
Там, где нельзя снижать IP, вместо вентиляции ставят осушитель или работают подогревом: воздух держат тёплым и сухим в герметичном корпусе. Выбор между вентиляцией и герметичностью зависит от требований к защите.
Гермовводы кабелей
Кабели заходят через сальники и гермовводы, а не через дыру с монтажной пеной. Плохой ввод — главный путь влаги внутрь, и никакая климатика его не компенсирует. Ввод снизу лучше, чем сверху: вода не стекает по кабелю в шкаф.
С IP-классом баланс тонкий. Оборудованию связи на улице хочется высокий IP — IP54 и выше, чтобы не пускать пыль и воду. Но полностью герметичный шкаф без вентиляции копит внутри влагу и тепло, поэтому либо делают вентиляцию с фильтрами, жертвуя частью защиты, либо держат герметичность и решают влагу и тепло активной климатикой — кондиционером или теплообменником, которые не сообщают внутренний объём с наружным. Второй путь дороже, но чище по защите, и на ответственных объектах связи обычно выбирают его.
Резерв питания для самого обогрева
Отдельный момент, о котором забывают: обогрев шкафа сам питается от сети. Если станция стоит на резервном питании от АКБ во время отключения сети, а на улице мороз, то обогрев либо сажает те же батареи, которые должен спасать, либо отключается и шкаф промерзает. Это надо считать заранее: какой ток потребляет обогрев, на сколько хватит резерва с учётом обогрева, нужен ли приоритет — сначала питать оборудование, потом обогрев, или наоборот держать плюс любой ценой. Иногда отсек АКБ утепляют настолько, что в короткое отключение он держит плюс за счёт собственного остаточного тепла без активного обогрева. Правильный ответ зависит от климата и требований к времени автономной работы, но игнорировать эту связку нельзя — иначе резерв, рассчитанный на восемь часов при плюсе, разрядится за два на морозе.
Коротко
Термошкаф базовой станции решает три задачи разом: зимой держит плюс для электроники и особенно для АКБ, летом снимает перегрев от собственного тепла оборудования и солнца, круглый год не даёт выпадать конденсату. Обогрев — ТЭН с термостатом, отдельный датчик в отсеке батарей, летом обдув или кондиционер, гермовводы кабелей снизу, продуманный баланс IP и вентиляции, и расчёт резерва питания с учётом самого обогрева.
- Плюс для АКБ зимой. Отдельный обогрев отсека батарей с датчиком, заряд не ниже 0 °C.
- Охлаждение летом. Обдув или кондиционер против тепла оборудования и солнца.
- Контроль конденсата. Подогрев поверхностей, вентиляция с фильтрами или осушение.
- Гермовводы снизу. Сальники под кабель, а не отверстие с пеной.
- Расчёт резерва с обогревом. Учесть потребление нагрева в автономном режиме.
Почему обычный металлический шкаф с обогревателем не годится для базовой станции?
Потому что базовая станция ставит сразу несколько требований, которых обычный шкаф с добавленным обогревателем не закрывает. Первое — двусторонняя климатика: летом оборудование само греется и перегревается, обычный шкаф это только усугубляет, а нужен активный отвод тепла. Второе — отдельный режим для аккумуляторов, которым нужна температура выше, чем электронике, и запрет заряда в минус, иначе батареи резерва деградируют за одну-две зимы, и станция останется без резерва в самый нужный момент. Третье — конденсат: в обычном шкафу с обогревателем без управления точкой росы и вентиляцией влага выпадает на платы и клеммы, что даёт утечки и коррозию. Четвёртое — гермовводы и продуманный IP: связное оборудование на улице должно быть защищено от пыли и воды, а самодельный ввод кабелей через дыру всё это пускает внутрь. Пятое — расчёт резервного питания с учётом самого обогрева, иначе автономность на морозе окажется втрое меньше расчётной. Термошкаф под базовую станцию проектируют сразу под весь этот набор: мощность обогрева под минимальную температуру региона, отдельная зона АКБ, летнее охлаждение, борьба с конденсатом, гермовводы и автоматика согласованы между собой. Обычный шкаф с обогревателем закрывает в лучшем случае одну задачу из пяти.
Нужен термошкаф под базовую станцию связи?
Соберём уличный термошкаф под BTS, радиомодули и АКБ: обогрев ТЭН с термостатом на нужный минимум региона, отдельная тёплая зона для батарей, летнее охлаждение, контроль конденсата, гермовводы и нужный IP. Считаем мощность и резерв под ваш объект.
Частые вопросы
Какую температуру держать в термошкафу базовой станции зимой?
Электронике достаточно оставаться выше нуля, обычно целятся в плюс 0…+5 °C, тем более что радиомодули греют себя сами. Отсек аккумуляторов нужно держать теплее и точно в плюсе: заряжать литиевую батарею ниже 0 °C нельзя из-за осаждения лития и необратимой деградации, а свинцовые в минус хуже принимают заряд и стареют. Поэтому зону АКБ часто греют отдельно, с собственным датчиком, до 10–20 °C. Единой цифры на весь шкаф нет: у электроники и батарей разные требования, и правильнее задавать режим по зонам.
Зачем базовой станции охлаждение, если проблема обычно в морозе?
Потому что летом проблема обратная. Радиомодули и блок обработки сигнала работают постоянно и выделяют сотни ватт тепла, которое летом складывается с солнечной нагрузкой на металлический корпус. В закрытом шкафу на солнце легко получить плюс 60–70 °C: радиомодуль снижает мощность, растёт число ошибок в эфире, срабатывает тепловая защита, а аккумуляторы стареют примерно вдвое быстрее на каждые 10 °C сверх нормы. Поэтому шкаф должен уметь и греть зимой, и активно охлаждать летом обдувом или кондиционером. Шкаф только с обогревом переживёт зиму, но погубит оборудование летом.
Как бороться с конденсатом внутри шкафа связи?
Конденсат выпадает, когда тёплый влажный воздух встречает поверхность холоднее точки росы. Работают в трёх направлениях: держат поверхности теплее точки росы умеренным подогревом, применяют управляемую вентиляцию с фильтрами, чтобы не копить сырость, либо, где нельзя снижать IP, ставят осушитель и держат воздух тёплым и сухим в герметичном корпусе. Плюс правильные гермовводы кабелей снизу, чтобы влага не заходила по кабелю. Конденсат опаснее мороза, потому что действует незаметно: даёт утечки, окисление контактов и коррозию дорожек.
Какой IP-класс нужен термошкафу базовой станции?
Для уличного оборудования связи ориентируются на IP54 и выше — защита от пыли и брызг воды с любого направления. Но тут есть баланс: чем выше IP и герметичность, тем сложнее с теплом и конденсатом внутри, потому что герметичный корпус копит влагу и тепло. Поэтому либо делают вентиляцию с фильтрами, сознательно жертвуя частью защиты, либо держат высокий IP и решают влагу и тепло активной климатикой — кондиционером или теплообменником, не сообщающими внутренний объём с наружным. На ответственных объектах чаще выбирают второй путь: он дороже, но чище по защите.
