Большинство промышленных газоанализаторов паспортно работают в диапазоне плюс 5…плюс 40 °C, а измерительная ячейка нередко требует ещё уже — плюс 10…плюс 35 °C. Зимой на площадке котельной или очистных бывает минус 30, летом на солнце металлический шкаф прогревается до плюс 60. Между этими цифрами и рабочим диапазоном аналитики нет запаса — его создаёт термошкаф с обогревом, вентиляцией и правильно заведённой пробоотборной линией.
Почему газоанализатору мало «просто корпуса»
Газоаналитическое оборудование на промплощадке, котельной или очистных ставят близко к точке отбора — иначе проба искажается по дороге. Точка отбора почти всегда на улице или в неотапливаемом помещении, и обычный металлический шкаф там оборудование не спасает. У анализаторов две болевые точки: измерительная ячейка и электроника хотят стабильной плюсовой температуры, а сама проба газа не должна остывать по пути в прибор, иначе влага из неё выпадает конденсатом и уносит с собой часть измеряемых компонентов.
Разберём по порядку. Электрохимические и оптические ячейки при минусе просто перестают измерять корректно: у электрохимии падает чувствительность и ползёт ноль, у оптики меняется характеристика источника и приёмника. При жаре наоборот — ускоряется деградация ячейки и растёт собственный дрейф. Производитель пишет рабочий диапазон не для красоты: за его границами показания недостоверны, а гарантия снимается. Поэтому задача термошкафа не «чтобы не замёрзло», а «чтобы аналитика весь год жила в своём паспортном коридоре температур».
Конденсат в пробоотборной линии — отдельная проблема
Проба газа несёт влагу. Пока она горячая от источника, влага в паре. Как только трубка отбора выходит на холодную улицу, газ остывает, и на стенках линии выпадает конденсат. Это не только капли, которые попадут в прибор и собьют измерение, — вместе с водой из пробы уходят растворимые компоненты, и анализатор показывает заниженную концентрацию. Поэтому пробоотборную линию греют или термостатируют по всей длине до входа в прибор, а внутри шкафа держат температуру выше точки росы пробы. Обогрев одного корпуса без обогрева линии проблему не закрывает.

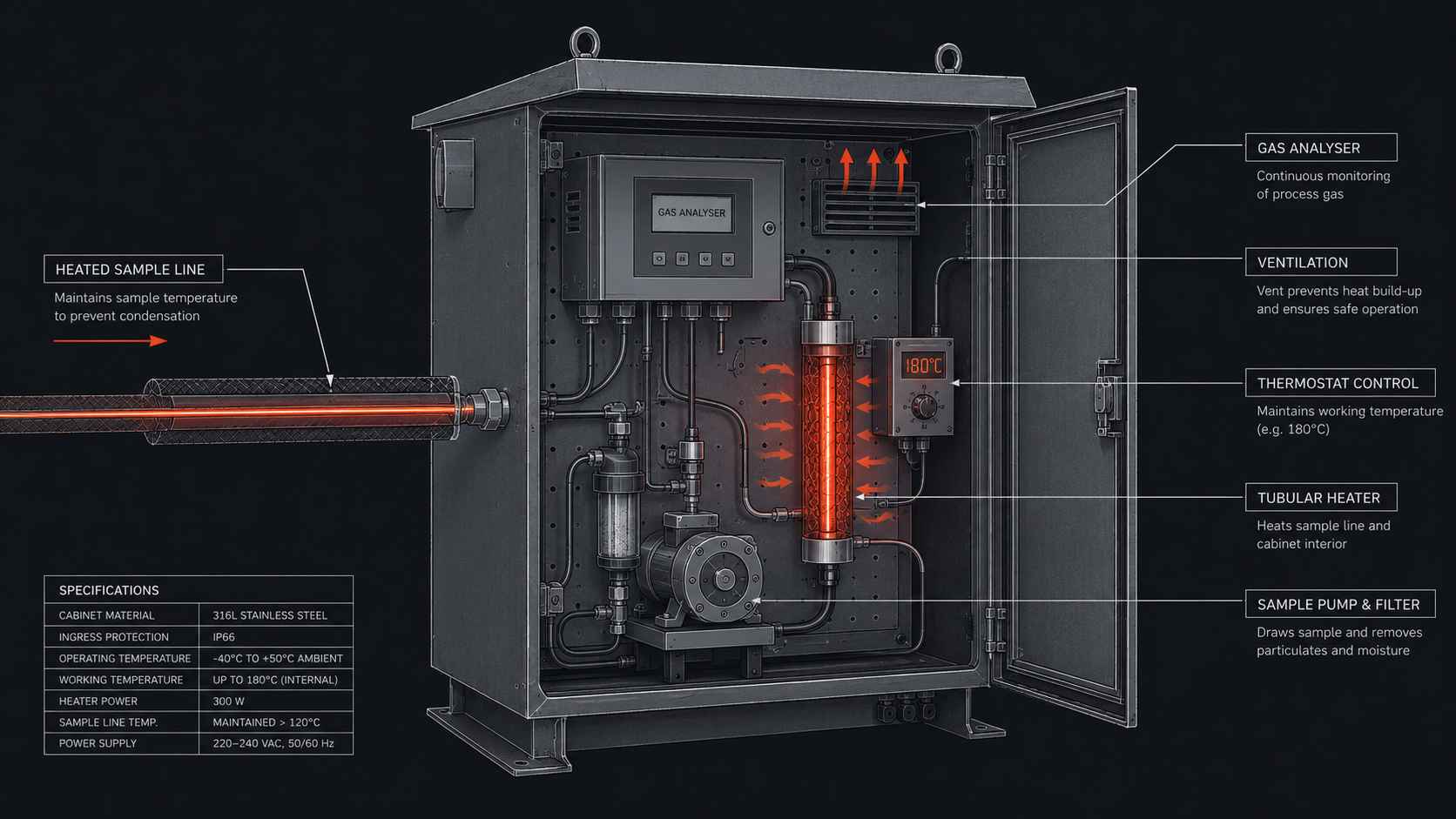

Что должен обеспечить шкаф
Соберём требования в список, потому что они завязаны друг на друга. Убери одно — остальные начинают работать вхолостую. Логика простая: держим плюсовую температуру, не даём перегреться летом, боремся с конденсатом и делаем это безопасно.
Плюсовая температура зимой
ТЭН в защищённой оболочке плюс термостат с датчиком в камере держат воздух в рабочем диапазоне аналитики, например плюс 10…плюс 20 °C. Мощность считают от объёма шкафа, толщины утеплителя и минимальной температуры площадки, а не «на глаз».
Защита от жары летом
Тёмный металл на солнце уходит за плюс 50…плюс 60 °C, а ячейке нужно не выше плюс 35. Помогают теплоизоляция, козырёк или окраска в светлый, а в тяжёлых случаях — активный отвод тепла вентилятором или холодильным модулем по термостату.
Обогрев пробоотборной линии
Линия отбора греется отдельно — саморегулирующимся кабелем или термостатированным трактом — по всей длине от точки отбора до входа в прибор, чтобы проба не остывала и не отдавала конденсат.
Вентиляция без потери герметичности
Электроника и часть анализаторов выделяют тепло, а некоторые пробы требуют сброса. Вентиляция нужна, но каждое отверстие снижает IP. Решают фильтр-вентиляторами с защитой, а не открытой дырой в стенке.
Взрывоопасные зоны — корректно
Если шкаф стоит в зоне с возможным присутствием горючих газов, применимость обычного электрообогрева ограничена, а исполнение оборудования и монтаж должны соответствовать классу зоны. Это определяет проектировщик по документации на объект, а не подбирается по картинке из каталога.
Достаточно ли обогреть сам шкаф, если анализатор внутри, или линию отбора тоже надо греть?
Обогрева одного шкафа почти всегда мало. Проба остывает не внутри тёплого корпуса, а по дороге к нему — в трубке отбора, которая идёт по холодной улице от точки отбора до входа в прибор. Как только газ на этом участке опускается ниже точки росы, на стенках линии выпадает конденсат: это капли, которые исказят или испортят измерение, плюс потеря растворимых компонентов пробы вместе с водой, из-за чего анализатор занижает концентрацию. Поэтому греют оба тракта. Внутри шкафа ТЭН с термостатом держит воздух выше точки росы пробы и в рабочем диапазоне аналитики, а саму линию отбора термостатируют по всей длине — обычно саморегулирующимся греющим кабелем с теплоизоляцией поверх. Если греть только корпус, конденсат образуется до входа в прибор, и никакой обогрев внутри его уже не уберёт. Температуру линии выбирают выше ожидаемой точки росы пробы с запасом, а на входе в анализатор иногда ставят влагоотделитель как дополнительный рубеж. Так что правильный ответ: шкаф и линия греются как единый термостатируемый тракт, а не по отдельности.
Как связать нагрев, климат и IP
Три требования — тепло зимой, прохлада летом, герметичность — тянут в разные стороны. Нагрев хочет замкнутого объёма, вентиляция хочет отверстий, IP хочет глухого корпуса. Смысл проектирования в том, чтобы они не мешали друг другу. Ниже — как это выглядит в цифрах и решениях.
| Что нужно аналитике | Угроза на улице | Решение в шкафу |
|---|---|---|
| Рабочий диапазон плюс 5…плюс 40 °C | Мороз до минус 30…40 | ТЭН в оболочке + термостат, датчик в камере |
| Не выше плюс 35…40 для ячейки | Солнце, нагрев корпуса до +60 | Утепление, светлый цвет, вентилятор/охлаждение по термостату |
| Проба без конденсата | Остывание линии ниже точки росы | Обогрев пробоотборной линии по всей длине |
| Отвод тепла и сброс | Перегрев электроники, застой | Фильтр-вентилятор, продуманный воздухообмен |
| Защита от воды и пыли | Дождь, снег, конденсат | IP54…IP66 по условиям, гермовводы кабелей |
| Безопасность питания | Пробой на влажный корпус | УЗО 30 мА, заземление, аварийный термостат |
Про IP отдельно. Для площадки под навесом хватает IP54, для открытой установки под дождём и снегом берут IP65…IP66. Но чистый IP66 несовместим с открытой вентиляцией, поэтому воздухообмен делают через фильтр-вентиляторы с защитными жалюзи или через замкнутый контур с теплообменником. Каждый ввод кабеля и трубки отбора — потенциальная течь, поэтому все вводы герметичные, а не «через просверленную дырку с монтажной пеной». Точку росы внутри шкафа держат ниже рабочей температуры за счёт лёгкого подогрева даже летом ночью, когда влажный воздух встречает остывший металл.
Вентиляция и обогрев должны работать согласованно
Частая ошибка — поставить и обогрев, и вытяжной вентилятор, не связав их логикой. Тогда зимой вентилятор выдувает тепло, которое только что дал ТЭН, а термостат гоняет нагрев вхолостую и жжёт лишний киловатт-час. Правильно, когда вентиляция включается по своему условию — по температуре или влажности, — а не постоянно, и когда обогрев и климатика управляются согласованно, чтобы не тянуть шкаф в разные стороны. Для газоанализа это важно вдвойне: резкие колебания температуры внутри сбивают ноль ячейки не хуже выхода за диапазон.
- Рабочий диапазон аналитики — исходные данные. Сначала паспорт прибора и ячейки, потом расчёт мощности и климата.
- Линия отбора греется отдельно. По всей длине до входа в прибор, выше точки росы пробы.
- Вентиляция — по условию, не постоянно. Фильтр-вентилятор, а не открытое отверстие в стенке.
- IP под условия установки. IP54 под навесом, IP65…IP66 под открытым небом, все вводы герметичные.
- Взрывозащита — по классу зоны. Исполнение и монтаж определяет проектировщик по документации на объект.
Что учитывать по взрывоопасным зонам, если шкаф с газоанализатором стоит рядом с источником газа?
Если оборудование размещается в зоне, где возможно присутствие горючих газов или паров, обычный электрообогрев и стандартное исполнение шкафа применимы не всегда — всё зависит от класса взрывоопасной зоны на конкретной точке. Класс зоны определяется проектом на объект: он зависит от того, какой газ, в какой концентрации и как часто может присутствовать в этой точке площадки. От класса зоны зависит требуемое исполнение всего электрооборудования внутри шкафа и на линии отбора, способ обогрева, тип вводов и правила монтажа. Здесь нельзя действовать по аналогии или по картинке из каталога: подбор исполнения и согласование делает проектировщик и специалист по промышленной безопасности на основании документации на объект и действующих норм. Часто газоанализатор физически ставят вне взрывоопасной зоны, а в опасную зону выносят только точку и линию отбора — тогда требования к шкафу мягче, а к линии жёстче. Наша задача при изготовлении термошкафа — сделать корпус, обогрев, вентиляцию и вводы под уже определённые проектом требования и класс зоны, а не назначить их самостоятельно. Поэтому корректный порядок такой: сначала проект и класс зоны, потом изготовление шкафа под эти условия, а не наоборот.
Нужен уличный термошкаф под газоанализатор?
Соберём шкаф под ваш прибор и площадку: ТЭН нужной мощности с термостатом, обогрев пробоотборной линии, вентиляция и климат под рабочий диапазон аналитики, IP под условия установки. Учтём требования проекта по классу зоны.
Частые вопросы
Какую температуру держать в термошкафу с газоанализатором?
Ориентир — рабочий диапазон конкретного прибора и измерительной ячейки из паспорта. У большинства промышленных анализаторов это плюс 5…плюс 40 °C, а у ячейки нередко ещё уже, плюс 10…плюс 35 °C. Практично держать внутри стабильные плюс 10…плюс 20 °C: это внутри рабочего диапазона, выше точки росы пробы и с запасом от мороза. Важнее не конкретная цифра, а стабильность — резкие колебания сбивают ноль ячейки не хуже выхода за диапазон, поэтому термостат подбирают с небольшим гистерезисом и датчиком в камере.
Почему газоанализатор нельзя просто поставить в обычный уличный шкаф?
Потому что обычный шкаф не решает три задачи сразу: держать плюсовую температуру зимой, не давать перегреться летом и не допускать конденсата в пробе. При минусе ячейка теряет чувствительность и врёт, при жаре быстрее деградирует, а проба, остывая в холодной линии, отдаёт влагу конденсатом и занижает показания. Термошкаф с ТЭН, термостатом, вентиляцией и обогревом линии отбора удерживает аналитику в паспортном коридоре круглый год, а обычный корпус — нет.
Как бороться с конденсатом в пробоотборной линии зимой?
Греть линию по всей длине от точки отбора до входа в прибор — обычно саморегулирующимся греющим кабелем с теплоизоляцией поверх, чтобы проба нигде не опускалась ниже точки росы. Внутри шкафа держать температуру выше точки росы пробы. На входе в анализатор иногда ставят влагоотделитель как дополнительный рубеж. Обогрев одного шкафа без обогрева линии проблему не закрывает: конденсат образуется раньше, до входа в прибор.
Нужна ли вентиляция, если шкаф и так герметичный по IP?
Обычно да, но не постоянная и не в ущерб IP. Электроника и часть анализаторов греются, летом добавляется солнце, поэтому тепло надо отводить, а иногда сбрасывать пробу. Делают это фильтр-вентиляторами с защитными жалюзи или замкнутым контуром с теплообменником, чтобы не терять степень защиты. Вентиляцию включают по температуре или влажности, а не держат открытой всё время, и согласуют с обогревом, чтобы зимой не выдувать тепло, которое только что дал ТЭН.
