У автономной или резервной солнечной станции самое уязвимое звено — не панели, а инвертор и аккумуляторы. На морозе ёмкость батарей падает, а заряжать их в минус вредно; летом инвертор греется сам и в закрытом ящике перегревается. Если поставить это оборудование в обычный уличный шкаф, зимой оно недодаст, а летом уйдёт в защиту по температуре. Термошкаф под СЭС решает обе задачи сразу: держит плюс для батарей и отводит тепло от инвертора. Разберём, что он должен уметь.
Коротко
Термошкаф для солнечной станции совмещает два противоположных требования: зимой держать плюс, чтобы аккумуляторы не мёрзли и корректно заряжались, летом отводить тепло от инвертора, который греется под нагрузкой. Поэтому в нём есть и обогрев с термостатом, и вентиляция от перегрева, а корпус двустенный с утеплением и защитой от влаги и пыли. Аккумуляторы боятся холода, инвертор боится жары, и один ящик без климат-контроля их вместе не устроит. Мощность обогрева и схему вентиляции считают под конкретный набор оборудования и климат объекта.
Почему инвертору и батареям нужен климат
Аккумуляторы теряют ёмкость на морозе, а заряд в минус сокращает их срок службы, поэтому батарейному блоку зимой нужен плюс. Инвертор при работе выделяет тепло, и в закрытом объёме без отвода он перегревается и снижает мощность или отключается по защите. Плюс уличная установка означает дождь, снег, пыль и конденсат при перепадах. Термошкаф под СЭС закрывает всё это разом: утепление и обогрев для зимы, вентиляция для лета, герметичный корпус от влаги. Обычный шкаф без этих узлов оставит станцию либо мёрзнуть, либо перегреваться.
| Узел | Зачем нужен | Если упустить |
|---|---|---|
| Обогрев с термостатом | Держать плюс для аккумуляторов зимой | Падение ёмкости, вред заряду в минус |
| Вентиляция | Отвод тепла от инвертора летом | Перегрев инвертора, уход в защиту |
| Утепление корпуса | Снизить теплопотери и расход обогрева | Промерзание, большой счёт за обогрев |
| Защита от влаги и пыли | Уличная установка, дождь и снег | Коррозия, конденсат на плате |
| Ввод кабелей снизу | Силовые линии от панелей и к нагрузке | Вода по кабелю внутрь шкафа |
Можно ли ставить аккумуляторы СЭС в необогреваемый шкаф?
В регионе с морозной зимой — нежелательно. На холоде ёмкость аккумуляторов падает, станция зимой отдаёт меньше запасённого, а заряд батарей при отрицательной температуре сокращает их срок службы. В необогреваемом шкафу батареи живут в уличном температурном режиме со всеми последствиями. Если зимы мягкие и до минуса доходит редко, можно обойтись хорошим утеплением, которое сгладит перепады. Но там, где держатся устойчивые морозы, батарейному блоку нужен обогрев с термостатом, чтобы держать плюс. Инвертор при этом требует обратного — отвода тепла летом, поэтому шкаф под СЭС делают с климат-контролем в обе стороны, а не просто утеплённым.
Как совместить обогрев и охлаждение

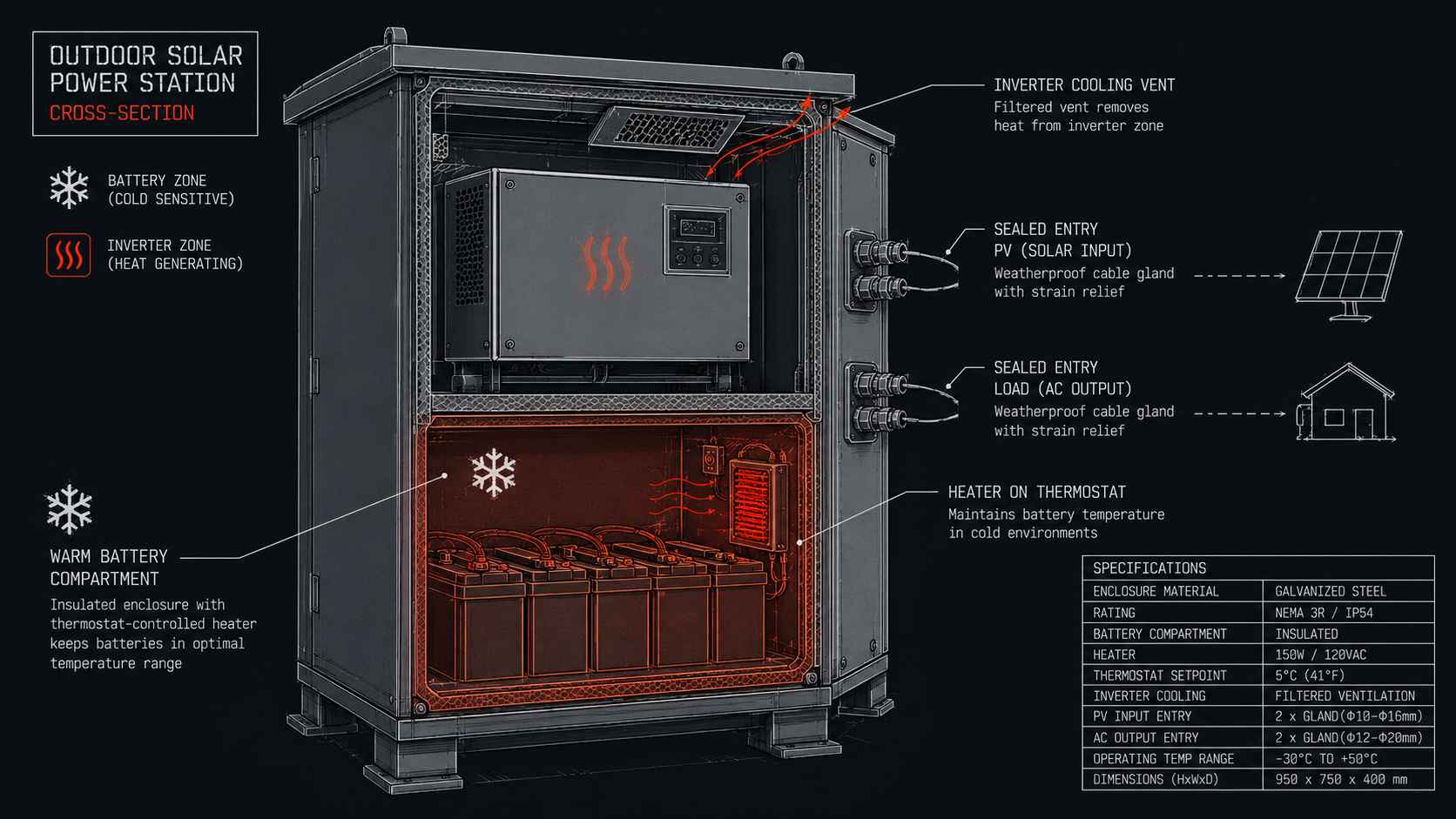

Кажется, что обогрев и вентиляция противоречат друг другу, но работают они в разное время и по разным датчикам. Зимой при похолодании термостат включает обогрев и держит плюс для батарей. Летом при нагреве от инвертора срабатывает вентиляция и отводит тепло. Между ними мёртвая зона, когда не нужно ни то, ни другое. Иногда батарейный отсек и инвертор разносят, чтобы тепло инвертора не мешало режиму батарей. Конкретную схему собирают под набор оборудования: мощность инвертора, тип и количество аккумуляторов, климат объекта.
Батареи и инвертор любят разное
Главная особенность шкафа под солнечную станцию в том, что его содержимое предъявляет противоположные требования к температуре. Аккумуляторам вредит холод, инвертору — жара. Поэтому нельзя просто утеплить ящик и поставить обогрев: летом инвертор в таком шкафу перегреется. И нельзя ограничиться вентиляцией: зимой батареи замёрзнут. Рабочее решение держит оба режима — обогрев по одному порогу, вентиляцию по другому, а иногда с разделением отсеков. Именно поэтому термошкаф под СЭС считают под конкретный комплект, а не берут универсальный уличный корпус.
Нужна ли вентиляция, если шкаф уже утеплён?
Для солнечной станции — да. Утепление решает зимнюю задачу: удержать тепло и снизить расход обогрева. Но инвертор греется сам, и летом утеплённый герметичный шкаф без отвода тепла превращается в термос, где температура растёт до срабатывания защиты инвертора. Поэтому помимо утепления нужен канал отвода тепла: фильтруемая вентиляция или управляемый вентилятор, включающийся по нагреву. Утепление и вентиляция здесь не противоречат, а дополняют друг друга и работают в разные сезоны. Шкаф, рассчитанный только на зиму, летом подведёт именно на инверторе, поэтому под СЭС закладывают обе функции.
Так что термошкаф под солнечную электростанцию — это не утеплённый ящик, а корпус с климат-контролем в обе стороны: обогрев для батарей зимой, вентиляция для инвертора летом, утепление и защита от влаги в основе. Собирают его под конкретный комплект оборудования и климат объекта, тогда станция работает круглый год без потерь ёмкости и перегрева.
Ставите солнечную станцию на улице?
Напишите мощность инвертора, тип и количество аккумуляторов и регион — подскажем, какой термошкаф нужен, чтобы батареи не мёрзли, а инвертор не перегревался. Поможем с расчётом обогрева и вентиляции.
Частые вопросы
Зачем солнечной станции термошкаф, а не обычный уличный шкаф?
Потому что инвертор и аккумуляторы предъявляют противоположные требования к температуре, и обычный шкаф их не устроит. Аккумуляторам вредит холод: на морозе падает ёмкость, а заряд в минус сокращает срок службы. Инвертор греется под нагрузкой и в закрытом объёме перегревается. Термошкаф под СЭС держит плюс зимой обогревом с термостатом и отводит тепло летом вентиляцией, а корпус утеплён и защищён от влаги. Обычный уличный шкаф без обогрева и вентиляции оставит станцию либо мёрзнуть, либо уходить в защиту по температуре.
Нужен ли обогрев аккумуляторам солнечной станции?
В морозном климате — да. На холоде ёмкость аккумуляторов падает, и станция зимой отдаёт меньше запасённого, а заряд батарей при отрицательной температуре вреден и сокращает их срок службы. Обогрев с термостатом держит в батарейном отсеке плюс и снимает эти проблемы. В мягком климате, где морозы редки, иногда хватает хорошего утепления, которое сглаживает перепады. Но там, где зимой держится устойчивый минус, батарейному блоку нужен именно обогрев. При этом инвертор требует обратного — отвода тепла летом, поэтому шкаф делают с климат-контролем в обе стороны.
Не перегреется ли инвертор в утеплённом шкафу?
Перегреется, если в шкафу только утепление и нет отвода тепла. Инвертор выделяет тепло под нагрузкой, и в утеплённом герметичном корпусе оно накапливается, температура растёт, инвертор снижает мощность или отключается по защите. Поэтому под солнечную станцию шкаф делают не просто утеплённым, а с вентиляцией: фильтруемые решётки или управляемый вентилятор отводят тепло летом. Утепление и вентиляция работают в разные сезоны и не мешают друг другу. Схему отвода тепла считают под мощность инвертора, чтобы летом он оставался в рабочем диапазоне температур.
Как в одном шкафу совместить обогрев и охлаждение?
Они работают в разное время и по разным порогам. Зимой при похолодании термостат включает обогрев и держит плюс для батарей. Летом при нагреве от инвертора срабатывает вентиляция и отводит тепло. Между этими режимами есть зона, где не нужно ни то, ни другое. Иногда батарейный отсек и инвертор разносят, чтобы тепло инвертора не сбивало режим батарей. Конкретную схему собирают под комплект: мощность инвертора, тип и количество аккумуляторов, климат объекта. Так один шкаф закрывает и зимнюю, и летнюю задачу без конфликта режимов.
