Напольный уличный термошкаф нельзя просто поставить на землю: снизу пойдёт влага, зимой основание промёрзнет, а талая вода подтопит нижнюю часть с оборудованием. Поэтому шкаф всегда поднимают над грунтом — либо на бетонный фундамент, либо на металлическую стойку-подставку. Выбор между ними определяет и стоимость монтажа, и то, как заводят кабели, и насколько шкаф защищён от подтопления.
Коротко
Фундамент — капитальное основание для тяжёлого шкафа и постоянного объекта: устойчиво, поднимает шкаф над снегом и водой, удобно для ввода кабелей снизу через закладную. Стойка — быстрый и дешёвый вариант для лёгкого шкафа и временной или некапитальной установки. Фундамент дороже и требует земляных работ, стойка ставится быстро, но держит меньший вес и хуже поднимает шкаф над подтоплением. Выбор зависит от веса, срока службы объекта и уровня грунтовых и талых вод.

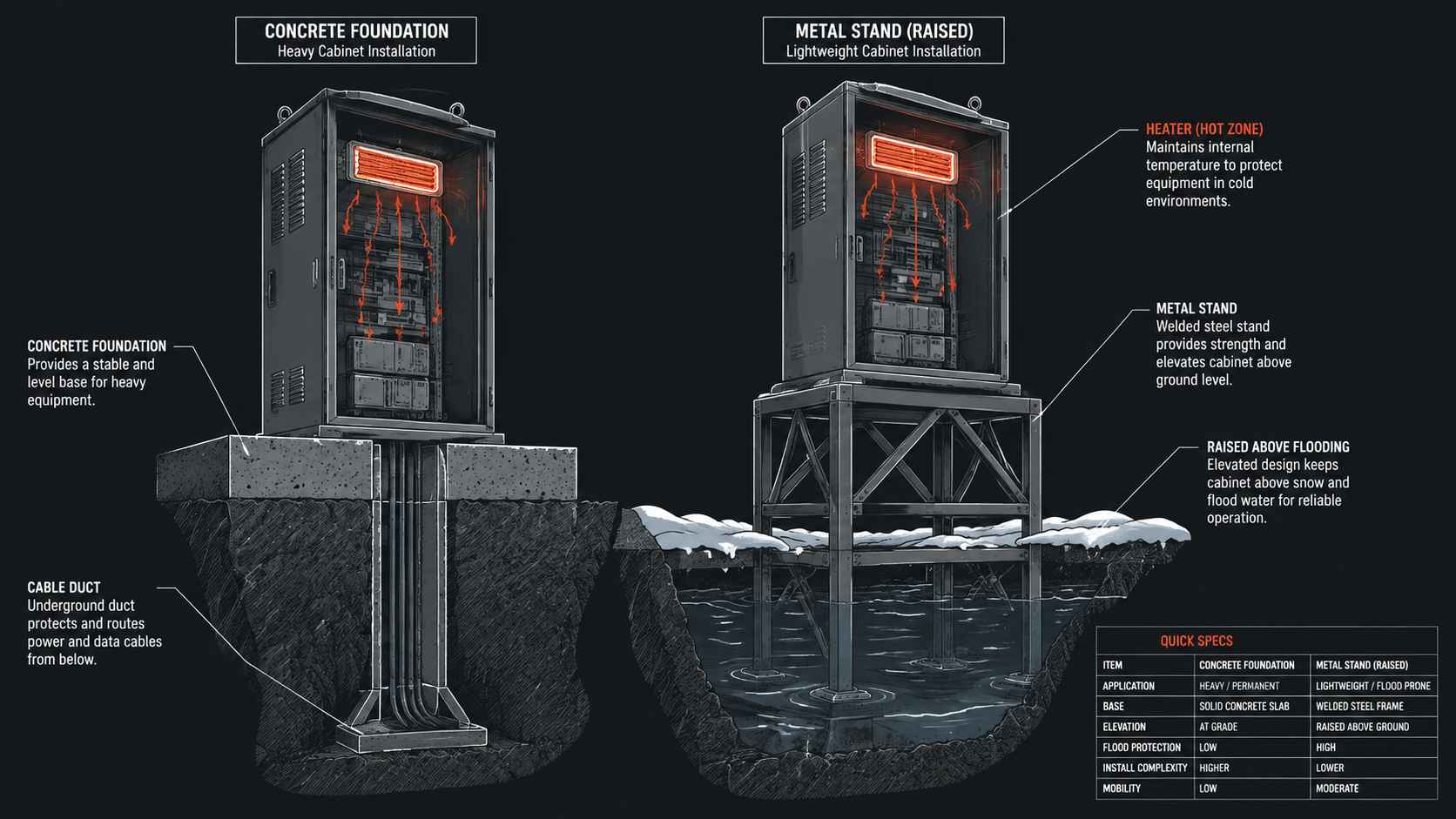

| Критерий | Фундамент | Стойка |
|---|---|---|
| Монтаж | Земляные работы, бетон | Быстро, без бетона |
| Вес шкафа | Тяжёлый, крупный | Лёгкий, средний |
| Защита от воды | Хорошо поднимает | Зависит от высоты |
| Ввод кабелей | Снизу через закладную | Снизу или сбоку |
| Стоимость | Выше | Ниже |
Когда обязательно нужен фундамент, а не стойка?
Фундамент выбирают, когда шкаф тяжёлый и крупный, объект капитальный и рассчитан на долгие годы, а место склонно к подтоплению. Большой напольный термошкаф с полной начинкой — источниками питания, аккумуляторами, контроллерами — имеет заметный вес и высокий центр тяжести, и лёгкая стойка на таком объекте со временем расшатается или накренится от пучения грунта. Бетонный фундамент даёт устойчивое основание, которое не ведёт при промерзании и оттаивании, и поднимает шкаф на нужную высоту над снегом и талой водой. Через закладную трубу в фундаменте удобно и сухо заводить кабели снизу. Если же грунтовые воды высокие или весной место затапливает, фундамент с достаточным возвышением — практически безальтернативный вариант, потому что стойка нужной высоты для тяжёлого шкафа теряет устойчивость. Стойку оставляют для лёгких шкафов на непритопляемых площадках и там, где установка временная или объект некапитальный.
Пучение грунта поднимает и кренит основание
Зимой влажный грунт замерзает и расширяется, а весной оттаивает — этот цикл называют морозным пучением, и он способен поднять и перекосить неправильно устроенное основание. Лёгкую стойку, забитую неглубоко, пучение постепенно выдавливает и кренит, а вместе с ней уходит из вертикали и шкаф — дверь перестаёт нормально закрываться, уплотнитель прилегает неравномерно, внутрь идёт влага. Фундамент под уличный шкаф закладывают с учётом пучения: либо заглубляют ниже глубины промерзания, либо делают его так, чтобы силы пучения не поднимали конструкцию. Поэтому «поставить шкаф на пару блоков» — плохая идея для постоянного объекта в пучинистом грунте: через сезон-другой шкаф встанет криво. Основание проектируют под конкретный грунт и климат, а не по остаточному принципу.
Что важнее основания
Каким бы ни было основание, две вещи решают судьбу шкафа сильнее выбора «фундамент или стойка». Первая — возвышение над грунтом: нижнюю стенку с вводами поднимают так, чтобы её не заливало талой и дождевой водой и не засыпало снегом. Вторая — ввод кабелей снизу через сухой канал с петлёй-каплеотбойником и загерметизированными вводами, чтобы влага не шла внутрь по кабелям и не поднималась из грунта. Ошибка здесь сводит на нет любое основание: капитальный фундамент не спасёт, если кабели заведены сверху прямой линией, а вода стекает в шкаф. Поэтому при монтаже сначала решают, как шкаф стоит над водой и как в него сухо заходят кабели, а уже потом спорят про бетон и металл.
Можно ли перенести шкаф со стойки на фундамент позже?
Технически да, но это отдельная работа, и лучше выбрать основание сразу под задачу. Перенос означает демонтаж шкафа, отключение и переразделку кабелей, устройство фундамента и повторный монтаж — то есть простой оборудования и повторные затраты, часто сопоставимые с тем, чтобы сразу сделать фундамент. Кроме того, кабельные трассы, заведённые под стойку, могут не подойти по длине и расположению под новый фундамент, и их придётся переделывать или наращивать, что добавляет соединений и точек возможного отказа. Поэтому если заранее понятно, что объект капитальный, шкаф тяжёлый, а место склонно к подтоплению, разумнее сразу заложить фундамент, а не экономить на стойке с прицелом «потом переделаем». Стойку осознанно выбирают там, где установка действительно временная или лёгкая и переноса не планируется. Смена основания задним числом почти всегда выходит дороже и хлопотнее, чем правильный выбор на старте.
Нужен напольный термошкаф с основанием под ваш объект?
Изготовим напольный уличный термошкаф и подскажем основание — фундамент или стойку — под вес, климат и уровень воды на площадке. Опишите объект и грунт, что размещаете и на сколько лет, — подберём размер шкафа и вариант установки.
Частые вопросы
Что лучше для напольного термошкафа — фундамент или стойка?
Зависит от веса шкафа, капитальности объекта и уровня воды на площадке. Фундамент выбирают для тяжёлых крупных шкафов на постоянных объектах и там, где место подтапливается: он даёт устойчивое основание, не ведёт при промерзании и поднимает шкаф над снегом и водой, а через закладную удобно заводить кабели снизу. Стойка — быстрый и недорогой вариант для лёгких и средних шкафов на непритопляемых площадках и при временной установке. Универсального ответа нет: для капитального узла связи с тяжёлой начинкой берут фундамент, для лёгкого шкафа на сухом месте достаточно стойки. Решение принимают под конкретный объект, учитывая грунт, климат и планируемый срок службы.
Почему нельзя ставить уличный шкаф прямо на землю?
Потому что снизу шкаф получит всё сразу: влагу из грунта, промерзание основания зимой и подтопление талой и дождевой водой весной. Нижняя стенка с кабельными вводами окажется в самой уязвимой зоне, влага пойдёт внутрь, а оборудование — под удар. Кроме того, шкаф на грунте засыпает снегом, и дверь перестаёт открываться. Поэтому напольный термошкаф всегда поднимают над землёй — на фундамент или стойку — так, чтобы нижняя стенка была выше уровня снега и воды, а кабели заводились через сухой канал. Возвышение над грунтом важнее самого выбора между бетоном и металлом: без него не спасёт никакое основание.
Как пучение грунта влияет на основание шкафа?
Морозное пучение зимой поднимает и расширяет влажный грунт, а весной он оттаивает — этот цикл способен выдавить и перекосить неправильно устроенное основание. Лёгкую неглубокую стойку пучение постепенно кренит, вместе с ней уходит из вертикали шкаф, дверь перестаёт плотно закрываться, и внутрь идёт влага. Поэтому фундамент под уличный шкаф в пучинистом грунте закладывают с учётом промерзания — либо заглубляют ниже глубины промерзания, либо делают устойчивым к силам пучения. Ставить шкаф на пару блоков на поверхности в таком грунте нельзя: через сезон-другой он встанет криво. Основание проектируют под конкретный грунт и климат площадки, а не по остаточному принципу.
Как правильно завести кабели в напольный шкаф на фундаменте?
Кабели заводят снизу через закладную трубу в фундаменте — это сухой и защищённый канал. Перед вводом в шкаф на кабеле делают провисающую петлю-каплеотбойник, чтобы стекающая вода капала вниз, а не шла внутрь. Сами гермовводы располагают в нижней части шкафа и подбирают по диаметру кабеля, а неиспользуемые отверстия закрывают заглушками. Важно, чтобы закладная не работала как канал для подъёма влаги из грунта: её устраивают так, чтобы вода не собиралась и не поднималась по трубе. Правильный сухой ввод снизу решает судьбу шкафа не меньше самого фундамента: даже капитальное основание не спасёт, если кабели заведены наспех и по ним внутрь течёт вода.
