Конденсат внутри шкафа появляется не из ниоткуда. Воздух всегда содержит влагу, и когда поверхность остывает ниже определённой температуры, влага из воздуха выпадает на неё каплями. Эта температура и есть точка росы. Плата, клемма или стенка, охлаждённые ниже неё, покрываются влагой — а дальше коррозия, утечки и отказы. Понимание точки росы объясняет, почему один шкаф стоит сухим, а другой заливает, и как этим управлять обогревом и вентиляцией.
Коротко
Точка росы — температура, при которой влага из воздуха выпадает конденсатом. Если поверхность в шкафу холоднее точки росы, на ней осядет вода. Держат оборудование сухим двумя рычагами: не дают поверхностям остыть ниже точки росы обогревом и снижают влажность внутри вентиляцией.
Что такое точка росы простыми словами
Тёплый воздух удерживает больше влаги, холодный — меньше. Когда тёплый влажный воздух касается холодной поверхности, он у неё остывает, и лишняя влага, которую холодный воздух удержать уже не может, выпадает каплями. Точка росы — это порог: температура, ниже которой на поверхности начинается конденсат. Чем выше влажность воздуха, тем выше точка росы и тем легче поймать конденсат.
Если температура платы или стенки опустилась ниже точки росы окружающего воздуха, на ней осядет вода. Задача климат-системы шкафа — не допустить этого неравенства.

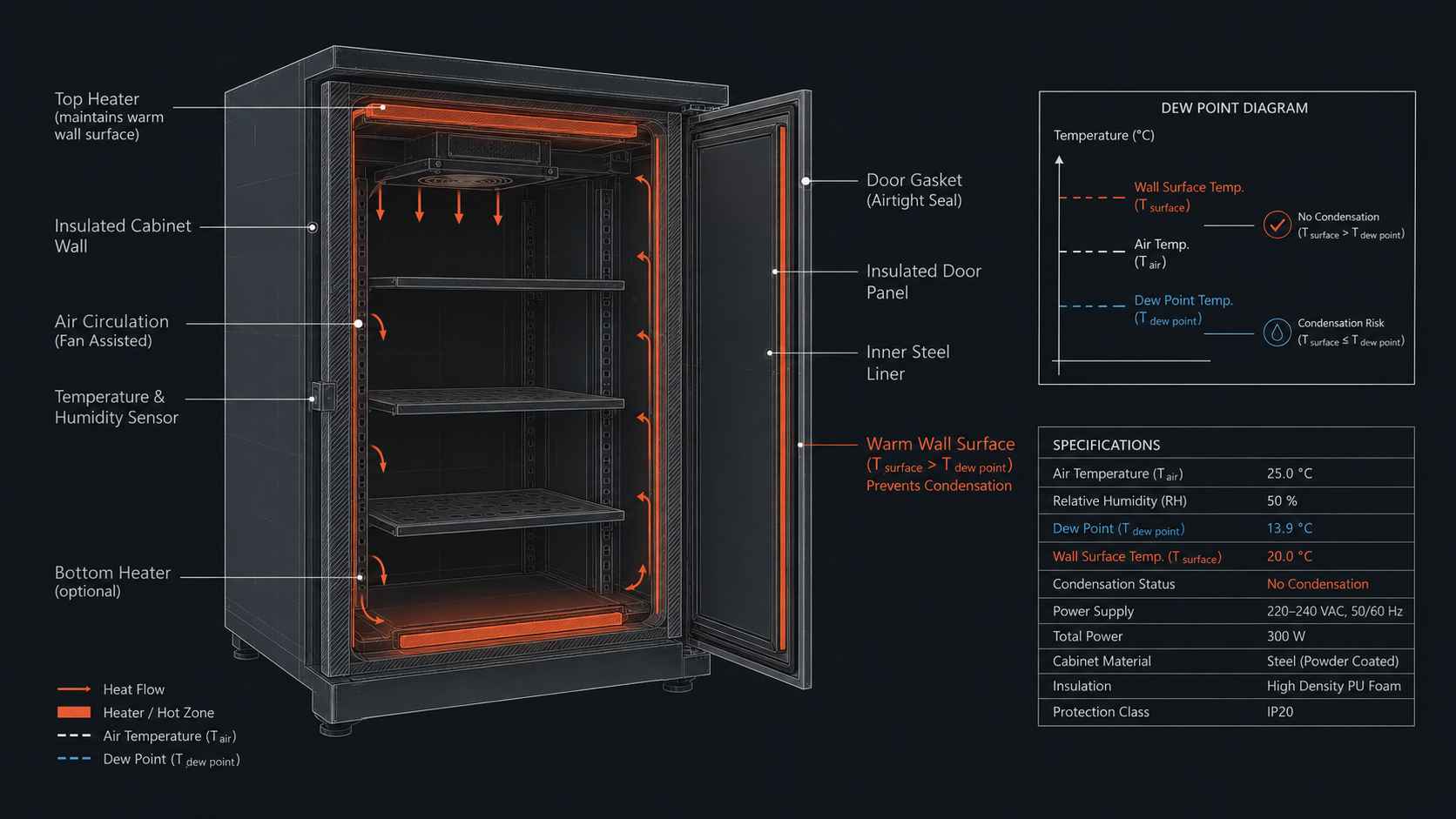

Держим поверхности теплее точки росы — конденсата нетОткуда в шкафу берётся влага и холод
Ночное остывание
Днём шкаф прогрелся, воздух внутри влажный. Ночью металл быстро остывает, стенки уходят ниже точки росы, и на них выпадает конденсат. Утром внутренние поверхности мокрые, хотя дождя не было.
Тёплый влажный воздух снаружи
В оттепель или туман внутрь через вентиляцию и вводы заходит тёплый влажный воздух. Он касается холодного после ночи оборудования, и влага садится прямо на платы. Осень и весна опаснее зимы именно этим.
Запертая влага
Глухой герметичный шкаф без вентиляции копит влагу, попавшую внутрь при монтаже и через микронеплотности. Выходить ей некуда, и на каждом перепаде температуры она снова и снова выпадает конденсатом внутри.
Два рычага против конденсата
- Обогрев держит поверхности тёплыми. Маломощный подогрев не даёт стенкам и оборудованию остыть ниже точки росы. Даже небольшой плюс относительно улицы уводит поверхности из опасной зоны.
- Вентиляция снижает влажность. Продув выносит влажный воздух и заменяет его на менее влажный, опуская саму точку росы. Чем суше воздух в шкафу, тем ниже порог конденсата.
- Герметизация вводов. Через негерметичный ввод кабеля внутрь тянет влажный уличный воздух. Гермовводы отсекают этот приток.
- Силикагель как добавка. Влагопоглотитель помогает в малых закрытых объёмах, но его надо менять. Это дополнение к обогреву и вентиляции, а не замена им.
Герметичность без осушения не спасает
Частая ошибка — закрыть шкаф наглухо по максимальному IP и считать, что влага не пройдёт. Но влага уже внутри: попала при монтаже, вошла с воздухом. В запертом объёме ей некуда деться, и на каждом ночном остывании она выпадает конденсатом. Поэтому влагой управляют, а не пытаются запереть.
Небольшой постоянный подогрев эффективнее сильного эпизодического
Чтобы не гонять поверхности через точку росы, выгоднее держать ровный небольшой плюс, чем резко греть после того, как всё уже отпотело. Ровный режим не даёт стенкам нырять в опасную зону, а значит конденсат просто не образуется.
Почему межсезонье опаснее зимы
Кажется, что главная угроза — мороз. На деле самые злые для конденсата месяцы это осень и весна. Зимой воздух сухой и холодный, влаги в нём мало, точка росы низкая. А в оттепель, туман или после дождя тёплый влажный воздух заходит в шкаф, где оборудование ещё холодное после ночи, — и влага садится на платы моментально. Резкие суточные перепады, когда днём плюс, а ночью минус, гоняют поверхности через точку росы туда-обратно, и каждый переход это новая порция конденсата. Поэтому шкаф, спокойно переживший январь, может отпотеть в апреле.
Отсюда вывод, который часто удивляет: обогрев в межсезонье нужен не меньше, чем зимой, хотя на улице плюс. Задача не нагреть воздух, а не дать поверхностям остыть ниже точки росы влажного воздуха вокруг. Небольшой ровный подогрев в такие дни решает проблему лучше, чем мощный нагрев по факту уже выпавшей влаги.
Точка росы зависит от влажности, а не только от температуры
При 80 % влажности и +5 °C точка росы около +2 °C — конденсат близко даже в плюс. Снизьте влажность вентиляцией до 50 %, и точка росы падает ниже минуса, поверхности в безопасности. Вот почему сухой воздух в шкафу ценнее просто тёплого.
Точка росы — это не абстракция из учебника, а рабочий параметр, по которому настраивают климат шкафа. Обогрев и вентиляцию подбирают так, чтобы поверхности оставались теплее точки росы, а влажность внутри не росла. Под конкретный объект это считают вместе с мощностью обогрева, а нагреватель подбирают под объём и режим — тогда оборудование стоит сухим и зимой, и в коварное межсезонье.
Оборудование в шкафу заливает конденсатом?
Посчитаем обогрев и вентиляцию под ваш шкаф и климат и изготовим ТЭН нужной мощности, чтобы поверхности держались выше точки росы круглый год.
Частые вопросы
Что такое точка росы в термошкафу простыми словами?
Это температура, при которой влага из воздуха начинает выпадать каплями на поверхность. Если плата или стенка холоднее точки росы окружающего воздуха, на ней осядет конденсат. Чем выше влажность, тем выше точка росы.
Почему конденсат появляется даже в закрытом шкафу?
Потому что влага уже внутри: попала при монтаже и через микронеплотности и вводы. В герметичном шкафу без вентиляции ей некуда деться, и на каждом ночном остывании она снова выпадает конденсатом на холодных поверхностях.
Как обогрев помогает против конденсата?
Он держит поверхности теплее точки росы. Даже небольшой плюс относительно улицы уводит стенки и оборудование из зоны, где влага выпадает. Ровный небольшой подогрев работает лучше, чем сильный после того, как всё уже отпотело.
Зачем вентиляция, если шкаф и так утеплён?
Вентиляция снижает влажность внутри, вынося влажный воздух и опуская саму точку росы. Утепление замедляет остывание, но не убирает влагу. Против конденсата нужны оба рычага: обогрев и вентиляция вместе.
Помогает ли силикагель от конденсата?
В малых закрытых объёмах помогает, но его нужно периодически менять или сушить. Это дополнение к обогреву и вентиляции, а не их замена: в большом уличном шкафу влагопоглотитель быстро насыщается и перестаёт работать.
