Заявленная степень защиты IP на табличке — это про новый шкаф с правильным монтажом. В эксплуатации герметичность теряется незаметно: задубел уплотнитель, ослаб замок, кто-то не затянул гермоввод или оставил лишнее отверстие открытым. Снаружи шкаф выглядит закрытым, а внутри после каждого дождя прибавляется воды. Проверить герметичность можно простыми приёмами, не имея лаборатории, — и делать это стоит регулярно.
Коротко
Герметичность проверяют по нескольким точкам: прилегание двери и состояние уплотнителя, затяжка и подбор гермовводов, закрыты ли неиспользуемые отверстия, цела ли окраска. Прилегание двери проверяют бумажным тестом, протечки ищут осмотром после дождя и по следам подтёков и коррозии внутри. Большинство потерь IP — это мелочи монтажа и износа, а не брак корпуса, и устраняются они на месте.
Осмотрите уплотнитель
Проверьте, не задубел ли он, нет ли разрывов и деформаций, прижимается ли равномерно по всему контуру двери.

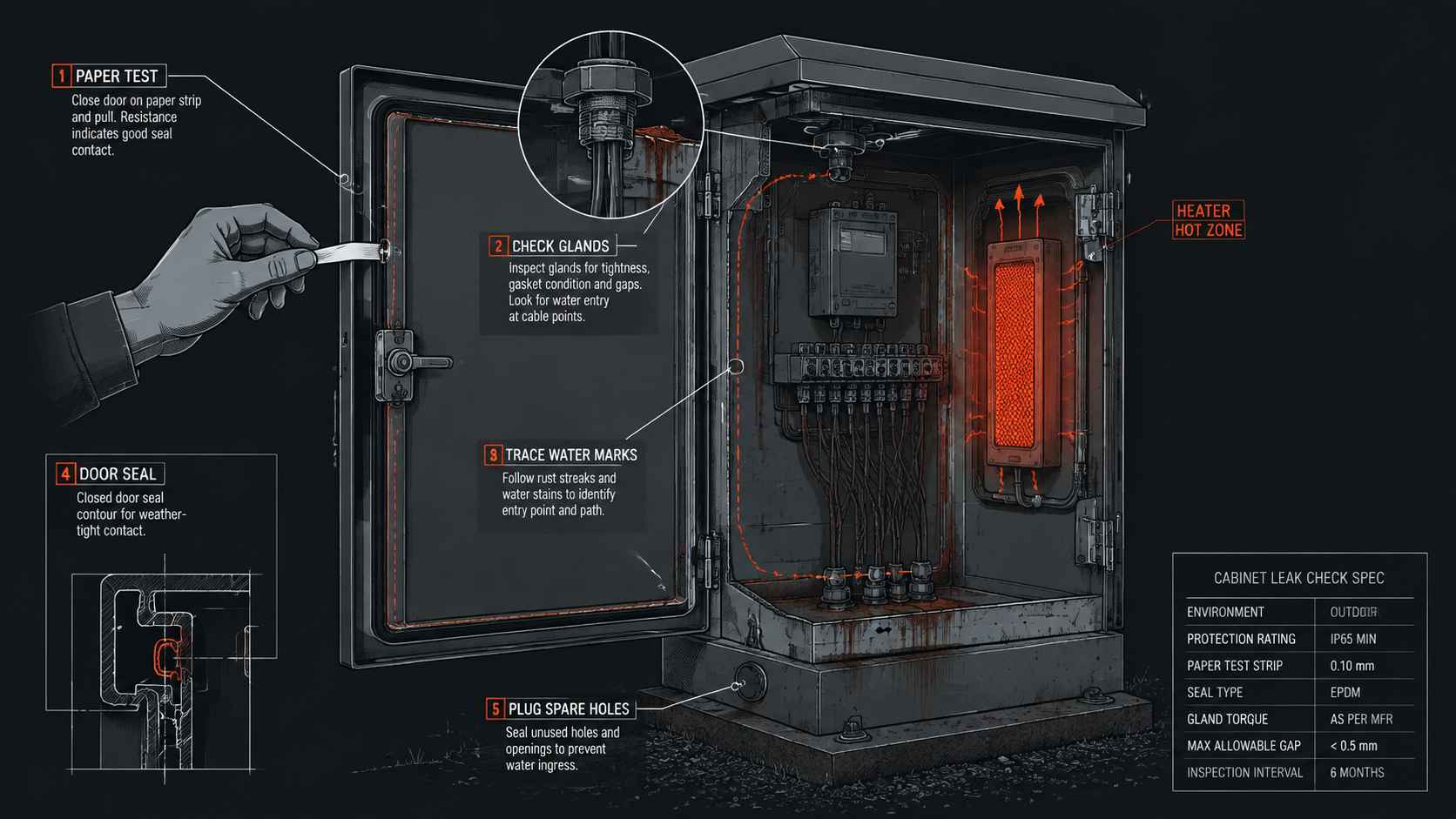

Сделайте бумажный тест
Зажмите лист бумаги дверью и потяните. Если легко выходит — в этом месте дверь не прилегает.
Проверьте гермовводы
Затянуты ли по диаметру кабеля, нет ли болтающихся. Неиспользуемые отверстия должны быть закрыты заглушками.
Осмотрите после дождя
Ищите внутри воду, свежие подтёки, влажный утеплитель. Следы коррозии и подтёков выдают старые протечки.
Проверьте окраску и стыки
Сколы, царапины и незагерметизированные стыки — точки, где влага заходит помимо двери и вводов.
Как проверить прилегание двери без приборов?
Самый простой и показательный способ — бумажный тест. Возьмите обычный лист бумаги, вложите его между уплотнителем и корпусом в закрытой двери и попробуйте вытянуть. Там, где дверь прилегает плотно, бумага держится и рвётся или выходит с заметным усилием; там, где прилегание слабое, лист выскальзывает свободно. Пройдите так по всему периметру двери — сверху, снизу, по бокам и особенно по углам и у замка, — и вы найдёте участки, где уплотнитель не работает. Обычно слабые места собираются в углах, напротив петель, если дверь повело, и у замка, если он ослаб и не дожимает дверь. Дополнительно осматривают сам уплотнитель: задубевший, потрескавшийся или деформированный он не прилегает, даже если геометрически всё сходится. Ещё один признак — характер закрывания: если дверь закрывается слишком легко, без ощущения обжатия уплотнителя, прижим потерян. Бумажный тест ничего не стоит, делается за пару минут и точно показывает, держит дверь или нет. По его результатам решают, чего хватит — подрегулировать замок и петли или менять уплотнитель.
Ищите не воду, а следы воды
Поймать протечку в момент дождя удаётся не всегда, зато следы прошлых протечек шкаф хранит долго, и по ним диагностируют герметичность точнее, чем по разовому осмотру. Загляните внутрь и ищите характерные признаки: подтёки и разводы на стенках, ржавые дорожки, идущие от конкретной точки вниз, влажный или потемневший утеплитель, налёт и коррозия вокруг вводов или в нижней части. Каждый такой след показывает, откуда именно заходит вода: дорожка ржавчины от верхнего угла двери — уплотнитель или перекос, коррозия вокруг ввода — негерметичный гермоввод, мокрый низ — вода снаружи или конденсат. Это удобнее, чем ждать ливня: следы уже собрали статистику протечек за сезон и показывают точку входа. Обнаружив след, устраняют причину и потом контролируют, появляется ли влага снова. Такой осмотр по следам — основной рабочий способ проверять герметичность эксплуатируемого шкафа.
Почему IP теряется от мелочей
Степень защиты IP на табличке относится к шкафу в заводском состоянии с корректным монтажом, и в реальной эксплуатации её роняют именно мелочи, а не поломка корпуса. Самые частые — незатянутый или неподходящий по диаметру гермоввод, через который вода идёт и по кабелю, и вокруг него; оставленное открытым неиспользуемое отверстие без заглушки; задубевший уплотнитель, переставший прилегать; ослабший замок, не дожимающий дверь; скол окраски, откуда пошла коррозия; повреждённый при монтаже уплотнитель. Каждая из этих мелочей превращает шкаф с высоким классом защиты в шкаф, который течёт, хотя на табличке всё осталось прежним. Отсюда практический вывод: заявленный IP надо не только выбрать при покупке, но и поддерживать в эксплуатации — проверять вводы, заглушки, уплотнитель и окраску. Герметичность шкафа — это не разовое свойство, а состояние, которое держится ровно до тех пор, пока за ним следят.
Как часто проверять герметичность шкафа?
Периодичность привязывают к условиям объекта и к событиям, а не к календарю ради календаря. Базово герметичность имеет смысл проверять сезонно: перед зимой, чтобы шкаф встретил морозы сухим и с целым уплотнителем, и после зимы, когда перепады и обледенение могли повредить уплотнитель и покрытие. Дополнительно внеплановые проверки делают после событий, которые бьют по герметичности: сильных ливней и ветра, града, любых работ со шкафом, когда открывали дверь, заводили кабели, что-то монтировали, — потому что именно после вмешательства часто остаётся незатянутый ввод или открытое отверстие. Чем суровее климат и агрессивнее среда, тем чаще осмотры. На ответственных объектах, где отказ дорог, проверяют чаще и внимательнее, на простых — реже. Сама проверка недолгая: осмотр уплотнителя и вводов, бумажный тест двери, взгляд внутрь на следы влаги — это минуты, а предотвращает она дорогую цепочку конденсат — коррозия — отказ оборудования. Дешевле потратить эти минуты по графику, чем искать причину залитого оборудования постфактум. Удобно совмещать проверку герметичности с общим обслуживанием шкафа, заодно проверяя климатику, аккумуляторы и замки.
Нужен герметичный уличный термошкаф или проверка старого?
Изготовим уличный термошкаф с нужной степенью защиты IP и правильными вводами или поможем разобраться, почему течёт существующий. Опишите шкаф и где скапливается влага — подскажем, что проверить, и предложим решение под ваши условия.
Частые вопросы
Как проверить, что уличный термошкаф не пропускает воду?
Проверяют по нескольким точкам без всякой лаборатории. Осматривают уплотнитель двери — не задубел ли, нет ли разрывов, прилегает ли равномерно; прилегание проверяют бумажным тестом, вкладывая лист под уплотнитель и пробуя вытянуть. Проверяют гермовводы: затянуты ли по диаметру кабеля, нет ли болтающихся, закрыты ли заглушками неиспользуемые отверстия. Осматривают окраску и стыки на сколы и незагерметизированные места. Внутри ищут следы воды — подтёки, ржавые дорожки, влажный утеплитель, — которые точно показывают точку входа. Дополнительно осматривают шкаф после дождя. Большинство потерь герметичности — это мелочи монтажа и износа, которые видны при осмотре и устраняются на месте, а не брак корпуса.
Что означает степень защиты IP на шкафу?
IP — это класс защиты корпуса от проникновения твёрдых предметов и пыли и от воды, и указывается он для шкафа в заводском состоянии с правильным монтажом. Первая цифра отвечает за пыль, вторая — за воду: чем они выше, тем лучше защита. Но важно понимать, что заявленный IP держится, только пока цел уплотнитель, затянуты и подобраны вводы, закрыты лишние отверстия и не нарушена окраска. В эксплуатации любая из этих мелочей роняет фактическую защиту ниже таблички, хотя маркировка остаётся прежней. Поэтому IP выбирают под условия объекта при покупке и поддерживают обслуживанием. Высокий класс на новом шкафу не гарантирует герметичность через год, если за вводами и уплотнителем не следят.
Почему шкаф с высоким IP всё равно течёт?
Потому что фактическая герметичность теряется от мелочей, которых нет на табличке. Самые частые причины — незатянутый или неподходящий по диаметру гермоввод, через который вода идёт по кабелю и вокруг него; оставленное без заглушки неиспользуемое отверстие; задубевший уплотнитель, переставший прилегать; ослабший замок, не дожимающий дверь; скол окраски с очагом коррозии; повреждённый при монтаже уплотнитель. Каждая мелочь превращает шкаф с высоким классом защиты в текущий, при том что маркировка осталась прежней. Плюс отдельная история — конденсат, который образуется внутри и не связан с протечкой снаружи. Поэтому при жалобе «шкаф с высоким IP, а внутри вода» первым делом проверяют вводы, заглушки, уплотнитель и окраску, а затем разбираются, вода это снаружи или конденсат изнутри.
Вода в шкафу — это протечка или конденсат?
Это две разные проблемы, и их важно различать, потому что лечатся они по-разному. Протечка — вода снаружи, заходящая через негерметичность: неплотную дверь, незатянутый ввод, открытое отверстие, скол окраски. Её выдают следы от конкретной точки — ржавые дорожки от угла двери или от ввода, подтёки сверху вниз, влага именно у мест входа. Конденсат — влага, выпадающая изнутри, когда тёплый влажный воздух встречает холодную стенку ниже точки росы; он появляется равномерно по холодным поверхностям, без привязки к одной точке входа, часто на стенке со стороны улицы по утрам. Если вода привязана к конкретному месту и есть след от него — ищут негерметичность и устраняют. Если влага выпадает равномерно на холодных стенках без явного входа — это конденсат, и решают его подогревом, вентиляцией или осушителем. Нередко присутствует и то, и другое: сначала устраняют протечки, а потом отдельно борются с конденсатом.
